WQ型圓柱蝸桿減速器的特點及型號標記
該型
減速器結構緊湊、安裝方便、工作平穩(wěn)可靠、噪聲低，并有自鎖作用。適用于冶金、礦山、起重、運輸、化工、建筑等各種機械設備的減速傳動。

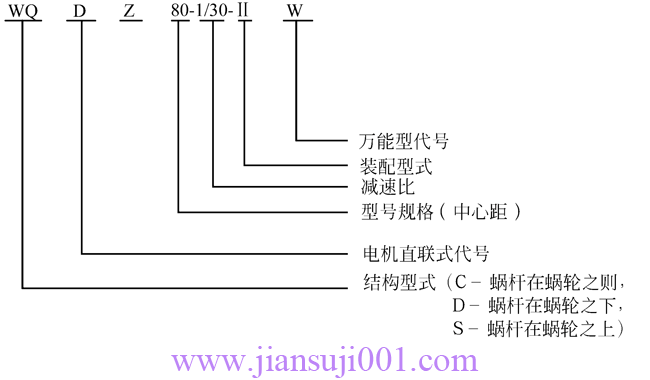

1. 型號與標記
（1） 型號
（2） 標記
WQC型減速器外形及安裝尺寸
|
減速比i |
1/10～1/30 |
1/40～1/60 |
A |
AB |
B |
BB |
BC |
CC |
E1 |
E2 |
F |
M |
N |
G |
φZ |
輸入軸 |
輸出軸 |
質量m/kg |
|
型號 |
功率／kW4極 |
HS |
φU |
T×V |
LS |
φS |
W×Y |
|
50 |
0.18 |
0.09 |
175 |
105 |
145 |
95 |
50 |
50 |
93 |
102 |
90 |
220 |
116 |
14 |
11 |
30 |
12 |
4×2.5 |
40 |
17 |
5×3 |
6.5 |
|
60 |
0.37 |
0.18 |
195 |
120 |
165 |
110 |
55 |
60 |
105 |
120 |
100 |
260 |
126 |
15 |
11 |
40 |
15 |
5×3 |
50 |
22 |
7×4 |
9 |
|
70 |
0.75 |
0.37 |
234 |
140 |
195 |
130 |
65 |
70 |
120 |
135 |
120 |
295 |
156 |
20 |
15 |
40 |
18 |
5×3 |
60 |
28 |
7×4 |
14 |
|
80 |
1.5 |
0.75 |
264 |
160 |
210 |
140 |
70 |
80 |
130 |
150 |
140 |
320 |
176 |
20 |
15 |
50 |
22 |
7×4 |
65 |
32 |
10×4.5 |
21 |
|
100 |
2.2 |
1.5 |
322 |
190 |
245 |
155 |
90 |
100 |
155 |
180 |
190 |
375 |
226 |
30 |
15 |
50 |
25 |
7×485 |
75 |
38 |
10×4.5 |
33 |
|
120 |
4 |
2.2 |
385 |
230 |
285 |
185 |
100 |
120 |
185 |
215 |
220 |
450 |
266 |
30 |
18 |
65 |
30 |
7×4 |
85 |
45 |
12×4.5 |
51 |
|
135 |
5.5 |
4 |
435 |
260 |
320 |
210 |
110 |
135 |
210 |
235 |
260 |
495 |
306 |
35 |
18 |
75 |
35 |
10×4.5 |
95 |
55 |
15×5 |
75 |
|
155 |
7.5 |
5.5 |
507 |
302 |
392 |
252 |
140 |
155 |
245 |
295 |
290 |
590 |
350 |
45 |
20 |
85 |
40 |
10×4.5 |
110 |
60 |
15×5 |
115 |
|
175 |
11 |
7.5 |
550 |
325 |
412 |
262 |
150 |
175 |
267 |
323 |
320 |
640 |
394 |
45 |
20 |
85 |
45 |
12×4.5 |
110 |
65 |
18×6 |
143 |
|
200 |
15 |
11 |
590 |
350 |
480 |
305 |
175 |
200 |
290 |
360 |
370 |
710 |
440 |
45 |
22 |
95 |
50 |
12×4.5 |
125 |
70 |
20×7 |
200 |
|
250 |
18.5 |
15 |
710 |
420 |
560 |
360 |
200 |
250 |
350 |
440 |
440 |
860 |
510 |
46 |
27 |
110 |
60 |
15×5 |
155 |
90 |
24×8 |
345 |

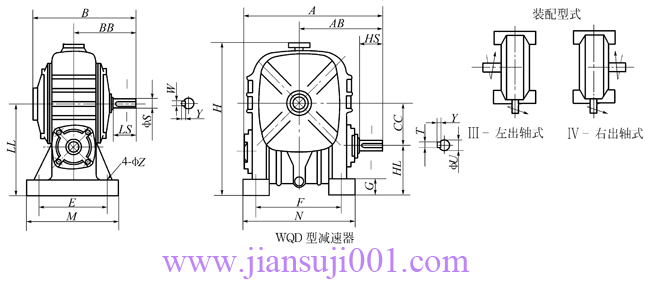

WQD型減速器主要尺寸
|
減速比i |
1/10～1/30 |
1/40～1/60 |
A |
AB |
B |
BB |
CC |
E |
F |
H |
HL |
LL |
M |
N |
G |
φZ |
輸入軸 |
輸出軸 |
質量m/kg |
|
型號 |
功率/kW4極 |
HS |
φU |
T×Y |
LS |
φS |
W×Y |
|
40 |
0.09 |
0.04 |
142 |
85 |
112 |
74 |
40 |
70 |
80 |
135 |
40 |
80 |
90 |
100 |
12 |
10 |
25 |
12 |
4×2.5 |
28 |
14 |
5×3 |
5 |
|
50 |
0.18 |
0.09 |
175 |
105 |
145 |
95 |
50 |
95 |
110 |
180 |
50 |
100 |
120 |
140 |
15 |
11 |
30 |
12 |
4×2.5 |
40 |
17 |
5×3 |
7 |
|
60 |
0.37 |
0.18 |
195 |
120 |
165 |
110 |
60 |
105 |
120 |
210 |
60 |
120 |
130 |
150 |
20 |
11 |
40 |
15 |
5×3 |
50 |
22 |
7×4 |
11 |
|
70 |
0.75 |
0.37 |
234 |
140 |
195 |
130 |
70 |
115 |
150 |
243 |
70 |
140 |
150 |
190 |
20 |
15 |
40 |
18 |
5×3 |
60 |
28 |
7×4 |
15 |
|
80 |
1.5 |
0.75 |
264 |
160 |
210 |
140 |
80 |
135 |
180 |
273 |
80 |
160 |
170 |
220 |
20 |
15 |
50 |
22 |
7×4 |
65 |
32 |
104.5 |
22 |
|
100 |
2.2 |
1.5 |
322 |
190 |
260 |
155 |
100 |
155 |
220 |
340 |
100 |
200 |
190 |
260 |
25 |
15 |
50 |
25 |
7×4 |
75 |
38 |
10×4.5 |
36 |
|
120 |
4 |
2.2 |
385 |
230 |
290 |
185 |
120 |
180 |
260 |
405 |
120 |
240 |
230 |
320 |
30 |
18 |
65 |
30 |
7×4 |
85 |
45 |
12×4.5 |
63 |
|
135 |
5.5 |
4 |
435 |
260 |
320 |
210 |
135 |
200 |
290 |
455 |
135 |
270 |
250 |
350 |
30 |
18 |
75 |
35 |
10×4.5 |
95 |
55 |
15×5 |
80 |
|
155 |
7.5 |
5.5 |
507 |
302 |
387 |
252 |
155 |
220 |
320 |
490 |
135 |
290 |
280 |
390 |
38 |
20 |
85 |
40 |
10×4.5 |
110 |
60 |
15×5 |
114 |
|
175 |
11 |
7.5 |
550 |
325 |
407 |
262 |
175 |
250 |
350 |
565 |
160 |
335 |
310 |
430 |
40 |
20 |
85 |
45 |
12×4.5 |
110 |
65 |
18×6 |
150 |
|
200 |
15 |
11 |
670 |
350 |
480 |
305 |
200 |
290 |
390 |
625 |
175 |
375 |
360 |
480 |
42 |
22 |
95 |
50 |
12×4.5 |
125 |
70 |
20×7 |
218 |
|
250 |
18.5 |
15 |
810 |
420 |
560 |
360 |
250 |
380 |
480 |
730 |
200 |
450 |
460 |
560 |
42 |
27 |
110 |
60 |
15×5 |
155 |
90 |
24×8 |
363 |

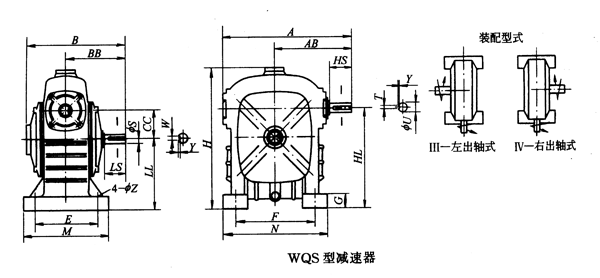

WQS型減速器主要尺寸
|
減速比i |
1/10～1/30 |
1/40～1/60 |
A |
AB |
B |
BB |
CC |
E |
F |
H |
HL |
LL |
M |
N |
G |
φZ |
輸入軸 |
輸出軸 |
質量m/kg |
|
型號 |
功率/kW4極 |
HS |
φU |
T×Y |
LS |
φS |
W×Y |
|
40 |
0.09 |
0.04 |
142 |
85 |
112 |
74 |
40 |
70 |
80 |
135 |
100 |
60 |
90 |
100 |
12 |
10 |
25 |
12 |
4×2.5 |
28 |
14 |
5×3 |
4 |
|
50 |
0.18 |
0.09 |
175 |
105 |
145 |
95 |
50 |
95 |
110 |
180 |
130 |
80 |
120 |
140 |
15 |
11 |
30 |
12 |
4×2.5 |
40 |
17 |
5×3 |
7 |
|
60 |
0.37 |
0.18 |
195 |
120 |
165 |
110 |
60 |
105 |
120 |
205 |
150 |
90 |
130 |
150 |
20 |
11 |
40 |
15 |
5×3 |
50 |
22 |
7×4 |
11 |
|
70 |
0.75 |
0.37 |
234 |
140 |
195 |
130 |
70 |
115 |
150 |
235 |
175 |
105 |
150 |
190 |
25 |
15 |
40 |
18 |
5×3 |
60 |
28 |
7×4 |
15 |
|
80 |
1.5 |
0.75 |
264 |
160 |
210 |
140 |
80 |
135 |
180 |
265 |
200 |
120 |
170 |
220 |
25 |
15 |
50 |
22 |
7×4 |
65 |
32 |
10×4.5 |
22 |
|
100 |
2.2 |
1.5 |
322 |
190 |
230 |
155 |
100 |
155 |
220 |
327 |
250 |
150 |
190 |
260 |
25 |
15 |
50 |
25 |
7×4 |
75 |
38 |
10×4.5 |
36 |
|
120 |
4 |
2.2 |
385 |
230 |
285 |
185 |
120 |
180 |
260 |
388 |
300 |
180 |
230 |
320 |
30 |
18 |
65 |
30 |
7×4 |
85 |
45 |
12×4.5 |
63 |
|
135 |
5.5 |
4 |
435 |
260 |
320 |
210 |
135 |
200 |
290 |
445 |
350 |
215 |
250 |
350 |
30 |
18 |
75 |
35 |
10×4.5 |
95 |
55 |
15×5 |
80 |
|
155 |
7.5 |
5.5 |
507 |
302 |
387 |
252 |
155 |
220 |
320 |
483 |
390 |
235 |
280 |
390 |
38 |
20 |
85 |
40 |
10×4.5 |
110 |
60 |
15×5 |
114 |
|
175 |
11 |
7.5 |
550 |
325 |
407 |
262 |
175 |
250 |
350 |
540 |
435 |
260 |
310 |
430 |
40 |
20 |
85 |
45 |
12×4.5 |
110 |
65 |
18×6 |
150 |
|
200 |
15 |
11 |
670 |
350 |
480 |
305 |
200 |
290 |
390 |
610 |
490 |
290 |
360 |
480 |
42 |
22 |
95 |
50 |
12×4.5 |
125 |
70 |
20×7 |
218 |
|
250 |
18.5 |
15 |
810 |
420 |
560 |
360 |
250 |
380 |
480 |
755 |
600 |
350 |
460 |
560 |
48 |
27 |
110 |
60 |
15×5 |
155 |
90 |
24×8 |
363 |

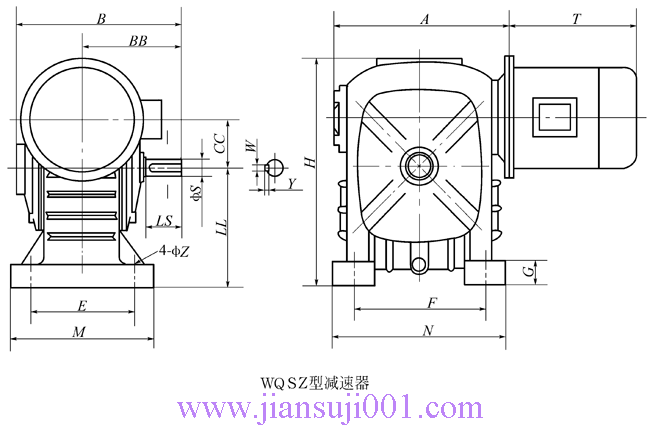

WQSZ型減速器主要尺寸
|
減速比i |
1/10～1/30 |
1/40～1/60 |
1/10～1/30 |
1/40～1/60 |
A |
T |
B |
BB |
CC |
E |
F |
H |
LL |
M |
N |
G |
φZ |
輸出軸 |
質量m/kg(不含電機) |
|
型號 |
4極電機 |
功率/kW質量/kg |
6極電機 |
功率/kW質量／kg |
LS |
φS |
W×Y |
|
50 |
0.09/9 |
0.04 |
－ |
－ |
165 |
所配電機大小計入高 |
175 |
95 |
50 |
95 |
110 |
180 |
80 |
120 |
140 |
15 |
11 |
40 |
17 |
5×3 |
7 |
|
60 |
0.18/10 |
0.09 |
－ |
－ |
185 |
190 |
110 |
60 |
105 |
120 |
205 |
90 |
130 |
150 |
20 |
11 |
50 |
22 |
7×4 |
11 |
|
70 |
0.37/12 |
0.18 |
0.18/12 |
0.09 |
209 |
210、230 |
130 |
70 |
115 |
150 |
235 |
105 |
150 |
190 |
25 |
15 |
60 |
28 |
7×4 |
14 |
|
80 |
0.75/18 |
0.37 |
0.37/15 |
0.18 |
242 |
240 |
140 |
80 |
135 |
180 |
265 |
120 |
170 |
220 |
25 |
15 |
65 |
32 |
10×4.5 |
23 |
|
100 |
1.5/27 |
.75 |
0.75/23 |
0.37 |
310 |
255 |
155 |
100 |
155 |
220 |
327 |
150 |
190 |
270 |
25 |
15 |
75 |
38 |
10×4.5 |
38 |
|
120 |
2.2/34 |
1.5 |
1.5/35 |
0.75 |
361 |
310 |
185 |
120 |
180 |
260 |
445 |
180 |
230 |
320 |
30 |
18 |
85 |
45 |
12×4.5 |
65 |
|
135 |
4/43 |
2.2 |
2.2/45 |
1.5 |
412 |
335 |
210 |
135 |
200 |
295 |
483 |
215 |
250 |
350 |
30 |
18 |
95 |
55 |
15×5 |
84 |
|
155 |
5.5/68 |
4 |
4/75 |
2.2 |
442 |
402 |
252 |
155 |
220 |
320 |
536 |
235 |
280 |
390 |
32 |
20 |
110 |
60 |
15×5 |
120 |
