概述
PM型漸開線圓柱齒輪
減速器。適用于建材、起重、運輸、冶金、化工和輕工等行業。高速軸轉速不超過1500r/min，齒輪圓周速度不大于12m/s，效率不低于0.94，工作環境為-40℃—＋40℃，可正反轉運行。
1、規格：
PM系列機型按中心距分為：250、350、400、500、650、750、850、1000共8種

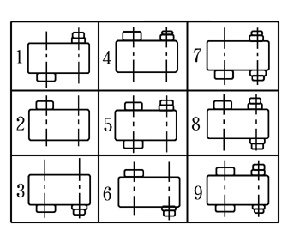

裝配形式有9種

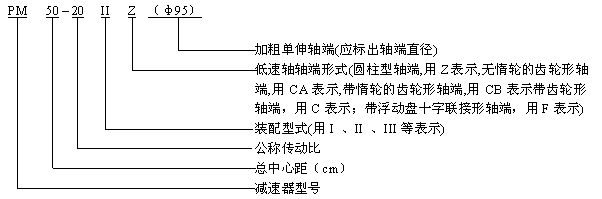

2、表示方法：
|
型號 |
傳動比代號 |
I |
II |
III |
IV |
V |
VI |
VII |
VIII |
IX |
|
公稱傳動比 |
50 |
40 |
31.5 |
25 |
20 |
16 |
12.5 |
10 |
8 |
|
PM250—PM1000 |
48.57 |
40.17 |
31.50 |
23.34 |
20.49 |
15.75 |
12.64 |
10.35 |
8.230 |
|
型號 |
中心距 |
中心高
H0 |
最大外形尺寸 |
軸端尺寸 |
L |
L2 |
L3 |
|
a |
a1 |
a2 |
L |
B |
H |
高速軸 |
低速軸 |
|
B1 |
B2 |
B3 |
|
PM |
250 |
250 |
100 |
150 |
160-1 |
540 |
230 |
325 |
200 |
220 |
164.5 |
345 |
101 |
- |
|
350 |
350 |
150 |
200 |
200-1 |
730 |
290 |
405 |
260 |
250 |
214 |
470 |
132 |
- |
|
400 |
400 |
150 |
250 |
250-1 |
826 |
310 |
490 |
270 |
300 |
234 |
490 |
133 |
- |
|
500 |
500 |
200 |
300 |
300-1.5 |
986 |
350 |
590 |
330 |
325 |
270 |
620 |
148 |
- |
|
650 |
650 |
250 |
400 |
320-1.5 |
1278 |
470 |
700 |
430 |
140 |
342 |
830 |
183 |
495 |
|
750 |
750 |
300 |
450 |
320-1.5 |
1448 |
510 |
745 |
450 |
450 |
362 |
1020 |
207 |
620 |
|
850 |
850 |
350 |
500 |
400-1.5 |
1632 |
580 |
875 |
510 |
525 |
403 |
1100 |
236 |
610 |
|
1000 |
1000 |
400 |
600 |
400-1.5 |
1896 |
660 |
965 |
550 |
605 |
507 |
1350 |
257 |
870 |
|
型號 |
B4 |
H1 |
g |
安裝尺寸 |
惰輪部分 |
最大
重量
Kg |
|
C |
C1 |
孔距 |
孔徑 |
孔數 |
ad |
hd |
md |
Zd2 |
|
S1 |
S2 |
|
PM |
250 |
— |
— |
20 |
60 |
28 |
235 |
190 |
17 |
4 |
— |
— |
— |
— |
— |
|
350 |
— |
— |
25 |
100 |
40 |
310 |
250 |
17 |
4 |
— |
— |
— |
— |
— |
|
400 |
— |
— |
25 |
110 |
80 |
370 |
270 |
17 |
4 |
— |
— |
— |
— |
— |
|
500 |
— |
— |
25 |
130 |
80 |
240 |
310 |
17 |
6 |
216 |
30 |
4 |
68 |
|
|
650 |
318 |
95 |
35 |
160 |
85 |
215 |
410 |
25 |
8 |
276 |
50 |
4 |
69 |
|
|
750 |
362 |
130 |
35 |
155 |
55 |
275 |
450 |
25 |
8 |
— |
— |
— |
— |
— |
|
850 |
418 |
105 |
40 |
155 |
75 |
300 |
520 |
32 |
8 |
272 |
30 |
4 |
73 |
|
|
1000 |
478 |
200 |
40 |
200 |
100 |
350 |
590 |
32 |
8 |
— |
— |
— |
— |
— |

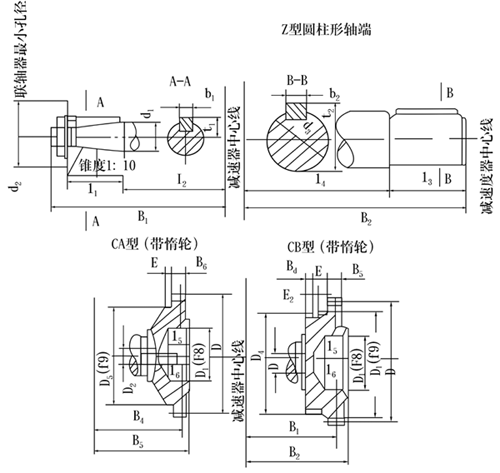

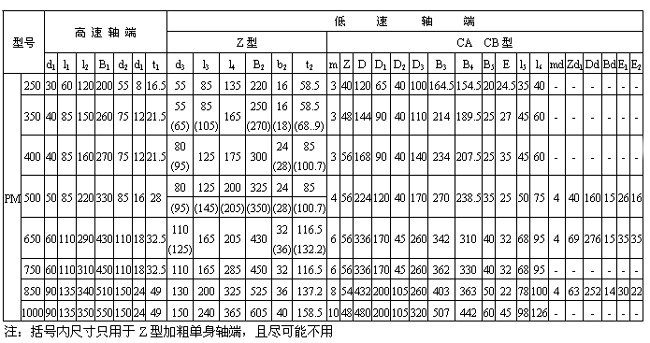

PM型圓柱齒輪減速機輸入輸出軸端尺寸
|
型號 |
低速軸軸端 |
|
F型 |
|
D |
D1 |
D2 |
D3 |
Dd |
L5 |
L6 |
L7 |
E |
B3 |
B4 |
B5 |
B6 |
b |
|
PM |
250 |
100 |
50 |
25 |
40 |
85 |
25 |
50 |
55 |
27 |
140 |
47 |
25 |
11 |
25 |
|
350 |
120 |
60 |
40 |
45 |
85 |
36 |
66 |
71 |
22 |
186 |
58 |
36 |
14 |
30 |
|
400 |
150 |
60 |
40 |
45 |
100 |
45 |
75 |
80 |
22 |
205 |
67 |
45 |
17 |
35 |
|
500 |
200 |
80 |
40 |
50 |
115 |
55 |
95 |
100 |
22 |
235 |
77 |
55 |
22 |
50 |
|
650 |
250 |
110 |
40 |
70 |
145 |
60 |
105 |
115 |
37.5 |
300 |
97.5 |
70 |
27 |
60 |
|
750 |
275 |
110 |
40 |
75 |
145 |
70 |
120 |
130 |
36 |
330 |
106 |
80 |
27 |
75 |
|
850 |
300 |
120 |
60 |
75 |
165 |
90 |
140 |
150 |
37.5 |
390 |
127.5 |
90 |
27 |
75 |
|
1000 |
325 |
130 |
60 |
80 |
205 |
80 |
140 |
150 |
29 |
415 |
109 |
80 |
32 |
80 |
|

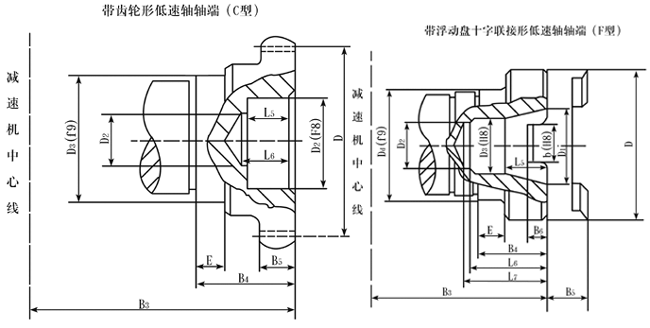

型號 |
低速軸軸端 |
|
C型 |
|
mm |
Z |
D |
D1 |
D2 |
D3 |
B3 |
B4 |
B5 |
E |
L5 |
L6 |
|
PM |
250 |
3 |
40 |
120 |
65 |
40 |
85 |
164.5 |
66.5 |
20 |
27 |
35 |
40 |
|
350 |
3 |
48 |
144 |
65 |
40 |
90 |
202 |
74 |
25 |
22 |
35 |
40 |
|
400 |
3 |
56 |
168 |
80 |
50 |
100 |
220 |
82 |
25 |
22 |
40 |
50 |
|
500 |
4 |
56 |
224 |
100 |
65 |
115 |
256 |
98 |
35 |
22 |
45 |
58 |
|
650 |
6 |
56 |
336 |
140 |
85 |
145 |
330 |
127.5 |
40 |
37.5 |
55 |
68 |
|
750 |
6 |
56 |
336 |
140 |
85 |
145 |
350 |
126 |
40 |
36 |
55 |
68 |
|
850 |
8 |
54 |
432 |
170 |
100 |
165 |
388 |
127.5 |
50 |
37.5 |
65 |
80 |
|
1000 |
10 |
48 |
480 |
180 |
100 |
205 |
430 |
126 |
60 |
31 |
75 |
100 |
