    GH型滾柱活齒減速器(JB/T6137—1992)是在諧波減速器和擺線針輪減速器的基礎上設計出的新型減速器，其特點：無一般諧波減速器難以制造并要發生周期性變形的柔輪，也無擺線少齒差行星減速器必不可少的等角速度ω輸出機構，結構比其他任何減速器都要簡單，緊湊；由于是多齒嚙合，因此運轉平穩，噪聲小，承載能力高；傳動比i=14～53為其最佳傳動比范圍，在齒輪傳動與諧波傳動中間；偏心軸承尺寸因無ω機構限制，可提高減速器承載能力和壽命；加工簡單方便，成本低。適用于紡織、輕工、化工等行業的機械傳動，以及能源、水泥、建工、冶金等設備的中小功率輔機的機械傳動。

    工作條件:輸入軸轉速不大于1500r/min；工作環境溫度為-40～45℃，低于0℃時，啟動前潤滑油應預熱。

    型號與標記

    1.型號

    GH型─滾柱活齒減速器。

    2.標記

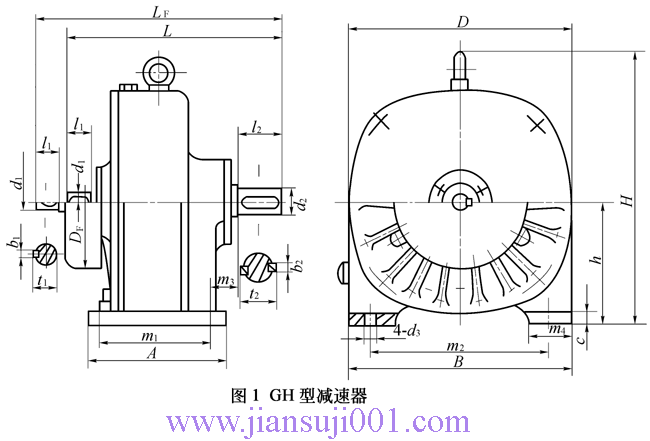

GH型減速器主要尺寸                /mm

規格	A	B	L	H	D	LF	DF	h	d1	l1	b1	t1
100	170	172	261	188	168	—	—	90	16j6	28	5	18
120	180	195	286	221	190	—	—	112	18jk6	28	6	20.5
150	215	240	350	290	236	410	175	140	20j6	36	6	22.5
180	230	300	354	346	290	391	175	160	24j6	35	8	27
220	287	325	414	391	320	474	205	180	28j6	42	8	31
270	310	400	480	440	380	530	240	225	32k6	58	10	35

規格	d2	l2	b2	t2	m1	m2	m3	m4	c	d3	質量m/kg
100	25j6	42	8	28	140	141	46	30	12	9	14
120	30k6	58	8	33	150	150	40	45	16	11	25
150	38k6	58	10	43	175	190	78	50	20	13.5	50
180	45k6	82	14	48.5	185	240	45	60	22	17.5	76
220	50k6	82	14	53.5	227	245	60	80	25	17.5	100
270	65m6	105	18	69	260	310	76	100	30	22	135

    1.公稱直徑

GH型減速器活齒中心圓公稱直徑D_F               /mm

中心圓直徑DF

100

120

150

180

220

270

    2.傳動比

GH型減速器傳動比i

傳動比iN

14

17

20

24

29

35

43

53

    3.偏心距

GH型減速器的偏心距a             /mm

1．25	1．37	1．50	1．63	1．75	1．87	2．00	2．25
2．37	2．50	2．75	3．00	3．25	3．50	3．75	4．00
4．25	4．75	5．00	5．50	6．00	7．00	—	—

GH型減速器額定輸出轉矩T₂

傳動比iN	型號
	GH100	GH120	GH150	GH180	GH220	GH270
	額定輸出轉距T2/N·m
14	61	99	216	332	—	—
17	67	92	199	375	623	1258
20	63	116	239	356	596	1207
24	70	110	225	407	658	1286
29	68	106	268	387	631	1389
35	77	102	258	375	764	1344
43	—	113	304	434	734	1465
53	—	—	296	424	720	1427

GH型減速器額定輸入功率P_1N

傳動比iN	輸入轉速n1/r·min-1	型號
		GH100	GH120	GH150	GH180	GH220	GH270
		額定輸入功率P1N/kW
14	1500	0.77	1.3	2.7	4.2	—	—
	1000	0.52	0.84	1.8	2.8	—	—
	750	0.39	0.63	1.4	2.1	—	—
17	1500	0.72	0.99	2.1	4.0	6.7	13.5
	1000	0.48	0.66	1.4	2.7	4.5	9.0
	750	0.36	0.49	1.1	2.0	3.3	6.7
20	1500	0.59	1.1	2.2	3.3	5.6	11.0
	1000	0.39	0.72	1.5	2.2	3.7	7.3
	750	0.29	0.54	1.1	1.7	2.8	5.5
24	1500	0.56	0.89	1.8	3.3	5.3	10.4
	1000	0.38	0.59	1.2	2.2	3.5	6.9
	750	0.28	0.44	0.91	1.6	2.6	5.2
29	1500	0.47	0.74	1.9	2.7	4.4	9.6
	1000	0.31	0.49	1.2	1.8	2.9	6.4
	750	0.24	0.37	0.93	1.3	2.2	4.8
35	1500	0.46	0.61	1.6	2.3	4.6	8.1
	1000	0.31	0.41	1.0	1.5	3.1	5.4
	750	0.23	0.31	0.78	1.1	2.3	4.1
43	1500	—	0.59	1.6	2.3	3.8	7.6
	1000	—	0.39	1.1	1.5	2.5	5.1
	750	—	0.29	0.79	1.1	1.9	3.8
53	1500	—	—	1.3	1.9	3.2	6.4
	1000	—	—	0.89	1.3	2.2	4.3
	750	—	—	0.67	0.95	1.6	3.2
