ZJW系列鍋爐爐排調速器

 是鏈條爐排鍋爐的必備輔機，該調速器采用圓柱齒輪傳動，主要零件均采用優質鋼材，并經過多種熱處理工藝，使其具有較高的強度和剛度；
整機傳動效率高、運行可靠平穩、噪音低、使用壽命長、安裝方便、保養維護簡單；設置超載安全保護裝置—銷釘安全離合器，該保護裝置動作準確
、恢復簡單快捷；采用直流可控硅無級調速裝置、電磁調速電機或異步調速電機，進行平滑無級調速，可視化操作觀測方便、調速范圍廣�？梢愿鶕�(jù)
用戶要求，設置微機接口電路，與微機組成全自動燃燒控制系統。

產品代號	額定轉矩	總傳動比	常規配用電機		變速型式	適用鍋爐
	N.m		型號	功率KW		t/h
ZJ2A-1	2500	11714-16457	雙速YD90S-8/4	0.37/0.55	塔輪變速2檔4速	1-2
ZJ4WE	5000	6000	滑差YCT112-4C	0.55	無級	4
ZJ6WE-1	7500	6000	滑差YCT112-4C	0.55	無級	6
ZJ10WD-1	10000	9043	滑差YCT112-4B	0.75	無級	8-10
ZJ15W	15000	8912	滑差YCT132-4A	1.1	無級	15
ZJ20WA-1	20000	6717	滑差YCT132-4B	1.5	無級	20
ZJ25W-1	26500	6717	滑差YCT132-4B	1.5	無級	25澳爐
ZJ40W-1	30000	6274	滑差YCT160-4B	3.0	無級	30-40
ZJ50W-1	50000	6493	滑差YCT180-4A	4.0	無級	50-65
ZJ60W	60000	6493	滑差YCT180-4A	4.0	無級	65-90
ZJ80W	70000	6080	滑差YCT200-4A	5.5	無級	80-100
ZJ40W-2	36000	6274	滑差YCT160-4B	3.0	無級	35-40
ZJ45W	40000	6274	滑差YCT160-4B	3.0	無級	40-45



ZJ25A-1型鍋爐爐排調速器

適用于額定輸出轉矩2500N.m(建議用于1-2噸/小時蒸發量)的鏈條爐排鍋爐；也可用在要求速比大、能在適當范圍內調速，輸出轉矩相當?shù)钠渌�設備上。配用YD90S-8/4（0.37/0.55 kW）雙速電機，并通過皮帶變速可得到（0.043、0.060、0.088、0.123r/min）四種輸出速度。整機重量220kg。

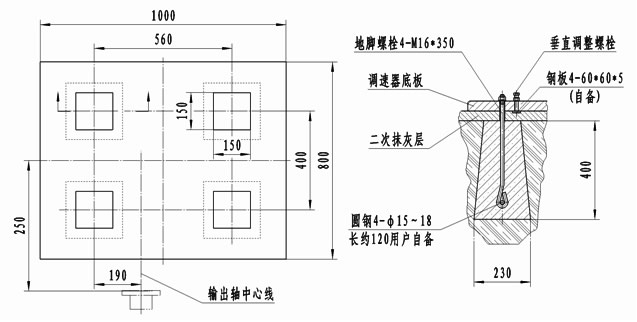

ZJ4VE型鍋爐爐排調速器

適用于額定負載轉矩不大于5000 N.m(建議用于2-4噸/小時蒸發量)的鏈條爐排鍋爐；也可用在要求速比大、能在適當范圍內調速，負載轉矩相當?shù)钠渌�設備上。配用YCT112-4C（0.55 kW）電磁調速電機，輸出轉速0.0208-0.208 r/min。整機重量350kg。

ZJ6WE-1型鍋爐爐排調速器

 適用于額定輸出轉矩7500N.m(建議用于6噸/小時蒸發量)的鏈條爐排鍋爐；也可用在要求速比大、能在適當范圍內調速，輸出轉矩相當?shù)钠渌�設備上。配用YCT112-4C（0.55 kW）電磁調速電機，輸出速度0.0208-0.2083r/min。整機重量420kg。

ZJ10WD-1型鍋爐爐排調速器

 適用于額定負載轉矩不大于10000 N.m(建議用于8-10噸/小時蒸發量)的鏈條爐排鍋爐；也可用在要求速比大、能在適當范圍內調速，負載轉矩相當?shù)钠渌�設備上。配用YCT112-4B（0.75 kW）電磁調速電機，輸出轉速為0.014-0.140 r/min，整機重量520kg。



ZJ25W-1型鍋爐爐排調速器

適用于額定負載轉矩不大于26500 N.m(建議用于25噸/小時蒸發量)的鏈條爐排鍋爐；也可用在要求速比大、能在適當范圍內調速，負載轉矩相當?shù)钠渌�設備上。配用YCT132-4B（1.5 kW）電磁調速電機，輸出轉速0.0193-0.1930 r/min。整機重量1300kg。

ZJ40W-1型鍋爐爐排調速器

  適用于額定負載轉矩不大于30000N.m的鏈條爐排(建議用于30噸/小時蒸發量鍋爐或40噸/小時蒸發量輕型爐排鍋爐)；也可用在要求速比大、能在適當范圍內調速，負載轉矩相當?shù)钠渌�設備上。配用YCT160-4B（3.0kW）電磁調速電機，輸出速轉0.0199-0.1992r/min。整機重量2300kg。

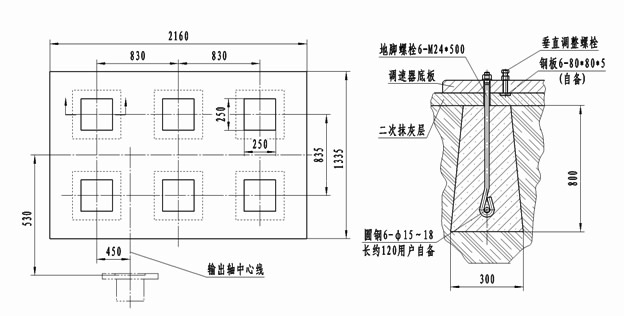

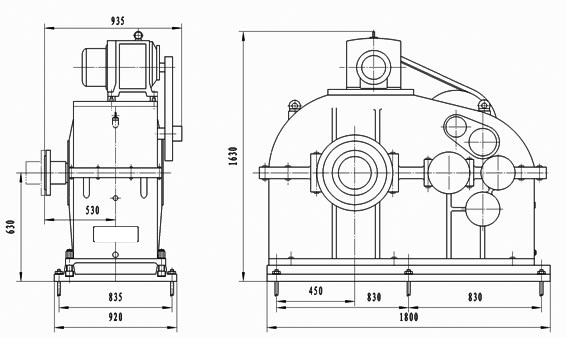

ZJ50W-1型鍋爐爐排調速器

 適用于額定負載轉矩不大于50000 N.m(建議用于50噸/小時蒸發量)的鏈條爐排鍋爐；也適配于50-65噸/小時蒸發量的輕型爐排鍋爐。還可用在要求速比大、能在適當范圍內調速，負載轉矩相當?shù)钠渌�設備上。配用YCT180-4A（4.0 kW）電磁調速電機，輸出轉速0.0222-0.2218 r/min。整機重量3800kg。

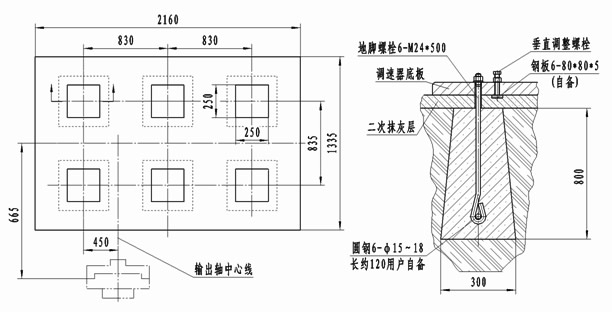

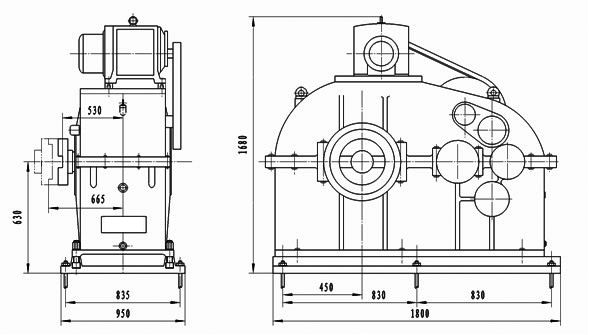

ZJ60W型鍋爐爐排調速器

適用于額定負載轉矩不大于60000 N.m(建議用于60-80噸/小時蒸發量)的鏈條爐排鍋爐；也適配于65-90噸/小時蒸發量的輕型爐排鍋爐，還可用在要求速比大、能在適當范圍內調速，負載轉矩相當?shù)钠渌�設備上。配用YCT180-4A（4.0 kW）電磁調速電機，輸出轉速為0.01925-0.1925r/min。整機重量3880kg。
