GY型高速圓弧圓柱齒輪增（減）速器的簡介
GYD系列 中心距200～400mm，單斜齒；

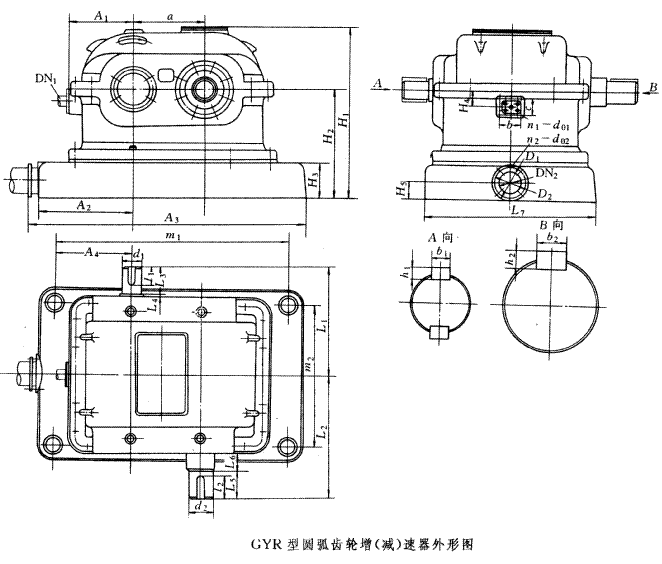

GYR系列 中心距450～650mm，人字齒。
G—高速；Y—圓��；D—單斜齒；R—人字齒，分別為漢語拼音的第一字母。
GY系列增（減）速器是單圓弧齒輪轉動，采用JB929—67單圓弧齒輪滾刀法面齒形。小齒輪為凸齒，大齒輪為凹齒。
GY型高速圓弧圓柱齒輪增（減）速器標記示例及適用范圍

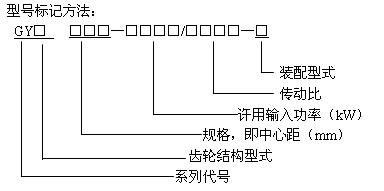

標記示例：
GYD300-1170/5.304-Ⅰ
上例所示為：高速圓弧單斜齒輪，中心距300mm，許用輸入功率1170kW，傳動比5.304，裝配型式：第Ⅰ種。
GY系列高速圓弧齒輪增（減）速器，適用于中小功率的鼓風機、離心壓縮機和汽輪機等高速旋轉機械的增速或減速傳動。
工作條件：齒輪線速度不高于100m/s，高速軸轉速不高于16000r/min，工作環境溫度：-20～40℃
GY型高速圓弧圓柱齒輪增（減）速器的結構特征
1）齒輪箱由箱體和底座組成。箱體對垂直于軸的中分面為對稱布置，水平剖分為箱座與箱蓋，箱座與箱蓋均設有起重吊鉤。箱蓋上設有透明的窺視窗，便于觀察齒輪嚙合與潤滑情況。箱體安裝在底座上，在高速軸下方設有兩個定位銷，將箱體正確定位在底座上。箱體用優質鑄鐵鑄造或鋼材焊接。
2）采用滑動軸承。軸承襯里采用錫基軸承合金ZSnSb11Cu6（GB/T1174—92）。軸承壓蓋與箱蓋分開，制造、安裝很方便。
增速器采用集中強制潤滑系統，符合美國石油學會標準API-613規定。只需接一根進油管與增（減）速器進油法蘭聯結，通過箱壁預先加工的油路分別流至各個軸承及齒輪嚙合噴油區域。在進油法蘭內設有帶孔節油螺絲，改變其孔徑可以調節各處所需油量。增（減）速器回油是經箱座底部回油孔漏至底座流回油.
GY型高速圓弧圓柱齒輪增（減）速器的結構圖
1）
大齒輪由齒環與輪軸組成，齒環與輪軸采用過盈配合和鍵聯接，聯合作用傳遞轉矩。
大齒輪的非軸伸端加工有十字半接頭，可供聯接主油泵用。GYD系列的大齒輪在其外圓兩端面磨削2°錐面，與小齒輪推力盤接觸，用以平衡軸向力。
2）
小齒輪非軸伸端加工有方頭，供手動盤車用。GYR系列的小齒輪為一軸齒輪。GYD系列的小齒輪由軸齒輪與推力盤組成。推力盤采用過盈配合套裝于靠齒輪兩端的軸徑上，并鉸孔用銷釘予以定位。2°錐面與大齒輪配磨。推力盤結構是本系列的特色。

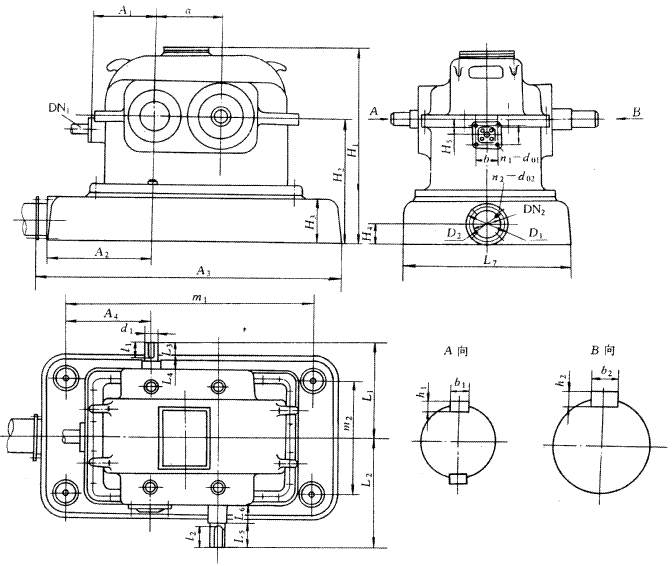

GYD型高速圓弧圓柱齒輪增（減）速器的安裝尺寸
GYD系列外形尺寸 （mm）
|
規格 |
a |
A1 |
A2 |
A3 |
A4 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
H1 |
H2 |
H3 |
m1 |
m2 |
|
200 |
200 |
253.5 |
455 |
1180 |
335 |
355 |
370 |
80 |
45 |
135 |
105 |
580 |
687 |
450 |
200 |
900 |
360 |
|
250 |
250 |
283.5 |
475 |
1291 |
355 |
380 |
530 |
80 |
45 |
160 |
105 |
580 |
778 |
500 |
200 |
1000 |
450 |
|
300 |
300 |
308.5 |
485 |
1381 |
370 |
465 |
575 |
90 |
65 |
160 |
105 |
770 |
887 |
570 |
220 |
1100 |
550 |
|
350 |
350 |
358.5 |
555 |
1581 |
440 |
515 |
655 |
90 |
65 |
190 |
105 |
870 |
987 |
620 |
220 |
1300 |
650 |
|
400 |
400 |
403 |
595 |
1701 |
480 |
545 |
710 |
90 |
40 |
190 |
105 |
970 |
1074 |
670 |
220 |
1420 |
750 |
GYD系列進、回油管法蘭尺寸 （mm）
|
規格 |
H4 |
H5 |
進油管法蘭 |
回油管法蘭 |
地腳螺栓孔徑 |
重量/kg |
|
DN1/in |
b×c |
n1- d01 |
DN2/in |
D1 |
D2 |
n2- d02 |
|
200 |
60 |
105 |
11/4 |
90×80 |
4-M12 |
3 |
185 |
90.5 |
4-M16 |
4-φ42 |
997 |
|
250 |
70 |
92.5 |
11/4 |
90×80 |
4-M12 |
3 |
185 |
90.5 |
4-M16 |
4-φ42 |
1432 |
|
300 |
75 |
102.5 |
11/2 |
90×80 |
4-M12 |
4 |
205 |
116 |
4-M16 |
4-φ42 |
1843 |
|
350 |
75 |
102.5 |
11/4 |
90×80 |
4-M12 |
4 |
205 |
116 |
4-M16 |
4-φ42 |
2683 |
|
400 |
90 |
102 |
11/2 |
150×110 |
8-M12 |
4 |
205 |
116 |
4-M16 |
4-φ42 |
2745 |
GYD系列小齒輪、大齒輪軸端尺寸 （mm）
|
規格 |
傳動比 |
小齒輪軸端尺寸 |
大齒輪軸端尺寸 |
|
d1 |
l1 |
b1 |
h1 |
d2 |
l2 |
b2 |
h2 |
|
200 |
1.137～3.537 |
60 |
80 |
12 |
8 |
80 |
160 |
18 |
11 |
|
3.741～5.4 |
45 |
50 |
10 |
8 |
|
250 |
1.492～3.5 |
65 |
60 |
14 |
9 |
100 |
160 |
25 |
14 |
|
3.628～6.363 |
50 |
50 |
10 |
8 |
|
300 |
1.5～3.266 |
70 |
63 |
16 |
10 |
110 |
160 |
28 |
16 |
|
3.394～5.905 |
60 |
56 |
14 |
9 |
|
350 |
1.434～3.275 |
80 |
70 |
18 |
11 |
120 |
190 |
32 |
18 |
|
3.384～4.875 |
70 |
63 |
14 |
9 |
|
400 |
1.437～3.105 |
90 |
101 |
22 |
14 |
140 |
190 |
32 |
18 |
|
3.216～5.000 |
80 |
70 |
16 |
10 |
