TC系列減速器型號規格及機型表示方法
本系列減速器的型號規格有：TC2、TC4、TC6、TC7、TC8、TC10、TC12等7種
本系列減速器的公稱減速比分別有：1:1、1:1.5、1:2、1:2.5、1:3、1:4、1:5等7種。
本系列減速器通過聯軸器、鏈輪、皮帶輪等聯接件，電機功率可分別配置0.18-90KW。
記.gif)

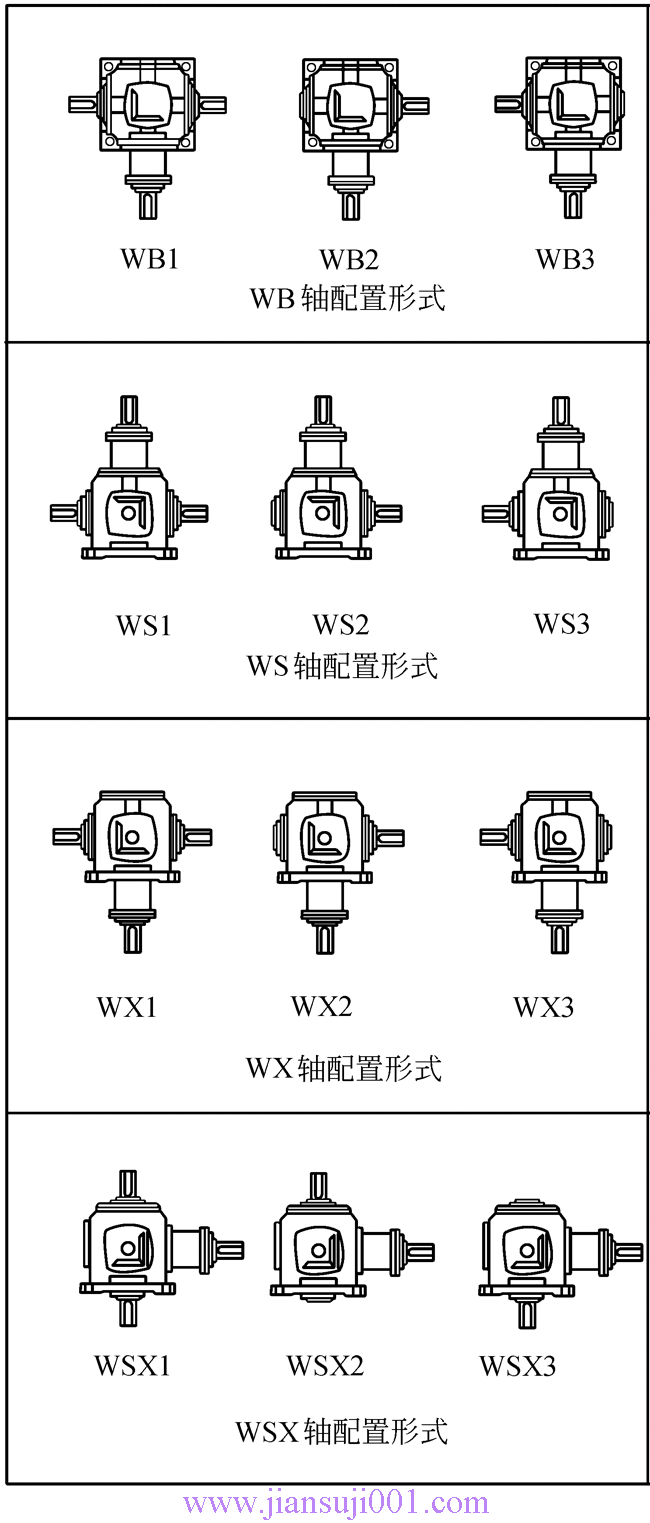

TC十字螺旋錐齒輪換向減速器軸配置形式
TC十字螺旋錐齒輪換向減速器安裝尺寸

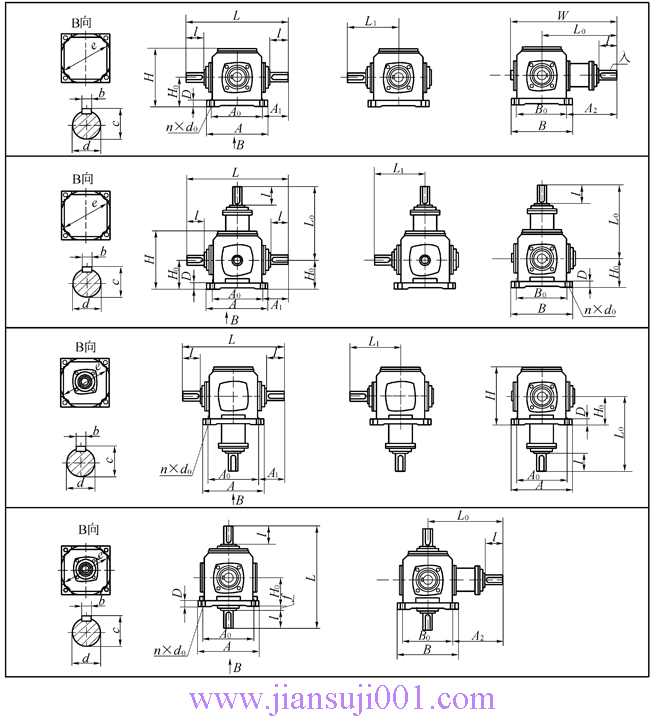

TC系列外型及安裝尺寸
|
型號 |
安裝尺寸 |
軸伸尺寸 |
外型尺寸 | ||||||||||||||||||
|
Ho |
Ao |
Bo |
A1 |
A2 |
Lo |
n×do |
d |
b |
c |
l |
S |
L |
L1 |
H |
A |
B |
W |
D |
f |
e×深 | |
|
TC2 |
52 |
84 |
84 |
48 |
82 |
124 |
4×9 |
15 |
5 |
17 |
33 |
M4 |
180 |
90 |
104 |
100 |
100 |
174 |
10 |
5 |
94×3 |
|
TC4 |
76 |
125 |
125 |
53.5 |
117.5 |
180 |
4×10.5 |
19 |
6 |
21.5 |
38 |
M5 |
232 |
116 |
152 |
155 |
155 |
257.5 |
17 |
2 |
155×5 |
|
TC6 |
90 |
152 |
152 |
81 |
146 |
222 |
4×14 |
25 |
8 |
28 |
50 |
M6 |
314 |
157 |
177 |
190 |
190 |
317 |
17 |
17 |
190×5 |
|
TC7 |
100 |
174 |
174 |
88 |
178 |
265 |
4×14 |
32 |
10 |
35 |
62 |
M8 |
350 |
175 |
199 |
210 |
210 |
370 |
20 |
13 |
220×5 |
|
TC8 |
115 |
195 |
195 |
110.5 |
210.5 |
308 |
4×14 |
40 |
12 |
43 |
75 |
M10 |
416 |
208 |
229.5 |
235 |
235 |
425.5 |
23 |
18 |
250×5 |
|
TC10 |
140 |
240 |
240 |
120 |
240 |
360 |
4×16 |
45 |
14 |
48.5 |
90 |
M12 |
480 |
240 |
273 |
285 |
285 |
502.5 |
25 |
10 |
305×5 |
|
TC12 |
175 |
290 |
290 |
130 |
270 |
415 |
4×21 |
50 |
14 |
53.5 |
100 |
M16 |
550 |
275 |
335 |
340 |
340 |
585 |
32 |
0 |
370×5 |

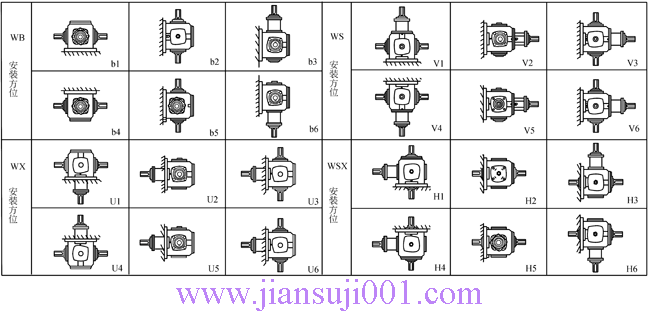

TC十字螺旋錐齒輪換向減速器安裝方位示圖
TC系列傳動能力參數表
|
機型號 |
輸入
轉數
(n1) |
減速比 | |||
|
1：1 |
1：2 | ||||
|
傳遞功率(KW) |
輸出轉矩(KW) |
傳遞功率(KW) |
輸出轉矩(KW) | ||
|
TC2 |
1450 |
1.75 |
14.9 |
1.10 |
14.1 |
|
1150 |
1.50 |
12.7 |
0.75 |
12.2 | |
|
850 |
1.10 |
12.1 |
0.55 |
16.5 | |
|
600 |
0.75 |
11.6 |
0.37 |
11.5 | |
|
400 |
0.55 |
12.8 |
0.25 |
11.7 | |
|
300 |
0.37 |
11.5 |
0.18 |
11.2 | |
|
200 |
0.25 |
11.6 |
0.12 |
11.2 | |
|
100 |
0.12 |
11.2 |
0.06 |
11.2 | |
|
50 |
0.06 |
11.2 |
0.04 |
14.9 | |
|
機型號 |
輸入
轉數
(n1) |
減速比 | |||
|
1：1 |
1：2 | ||||
|
傳遞功率(KW) |
輸出轉矩(KW) |
傳遞功率(KW) |
輸出轉矩(KW) | ||
|
TC4 |
1450 |
5.50 |
35.4 |
4.00 |
51.6 |
|
1150 |
4.00 |
32.5 |
3.00 |
48.8 | |
|
850 |
3.00 |
33.0 |
2.20 |
48.4 | |
|
600 |
2.20 |
34.3 |
1.50 |
46.7 | |
|
400 |
1.50 |
35.0 |
1.10 |
51.4 | |
|
300 |
1.10 |
34.3 |
0.75 |
46.7 | |
|
200 |
0.75 |
35.0 |
0.55 |
51.4 | |
|
100 |
0.55 |
51.4 |
0.25 |
46.7 | |
|
50 |
0.25 |
46.7 |
0.12 |
44.9 | |
|
機型號 |
輸入
轉數
(n1) |
減速比 | |||||||||||||
|
1：1 |
1：1.5 |
1：2 |
1：2.5 |
1：3 |
1：4 |
1：5 | |||||||||
|
傳遞功
率(KW) |
輸出轉
矩(KW) |
傳遞功
率(KW) |
輸出轉
矩(KW) |
傳遞功
率(KW) |
輸出轉
矩(KW) |
傳遞功
率(KW) |
輸出轉
矩(KW) |
傳遞功
率(KW) |
輸出轉
矩(KW) |
傳遞功
率(KW) |
輸出轉
矩(KW) |
傳遞功
率(KW) |
輸出轉
矩(KW) | ||
|
TC6 |
1450 |
15.0 |
96.8 |
11.00 |
106.5 |
7.50 |
96.80 |
7.50 |
121.0 |
5.50 |
106.4 |
4.00 |
103.2 |
3.00 |
96.80 |
|
1150 |
11.0 |
89.5 |
7.50 |
91.5 |
5.50 |
89.50 |
4.50 |
111.8 |
4.00 |
97.60 |
3.00 |
97.60 |
2.20 |
89.60 | |
|
850 |
7.50 |
82.5 |
5.50 |
90.8 |
4.00 |
88.00 |
4.00 |
110.0 |
3.00 |
99.00 |
2.20 |
96.80 |
1.50 |
82.60 | |
|
600 |
5.50 |
85.8 |
4.00 |
93.6 |
3.00 |
93.60 |
3.00 |
117.0 |
2.20 |
102.9 |
1.5 |
93.60 |
1.10 |
85.80 | |
|
400 |
4.00 |
93.6 |
3.00 |
105.2 |
2.20 |
102.9 |
2.20 |
128.6 |
1.50 |
105.2 |
1.10 |
102.9 |
0.75 |
87.80 | |
|
300 |
3.00 |
93.6 |
2.20 |
102.9 |
1.50 |
93.60 |
1.50 |
117.0 |
1.10 |
102.9 |
0.75 |
93.60 |
0.55 |
85.80 | |
|
200 |
2.20 |
102.9 |
1.50 |
105.2 |
1.10 |
102.9 |
1.10 |
128.6 |
0.75 |
105.2 |
0.55 |
102.9 |
0.37 |
86.60 | |
|
100 |
1.10 |
102.9 |
0.75 |
105.2 |
0.55 |
102.9 |
0.55 |
128.6 |
0.37 |
103.8 |
0.25 |
93.60 |
0.25 |
116.9 | |
|
50 |
0.55 |
102.9 |
0.37 |
103.8 |
0.25 |
93.6 |
0.25 |
117.0 |
0.18 |
101.0 |
0.12 |
89.80 |
0.12 |
112.3 | |
|
機型號 |
輸入
轉數
(n1) |
減速比 | |||||||||||||
|
1：1 |
1：1.5 |
1：2 |
1：2.5 |
1：3 |
1：4 |
1：5 | |||||||||
|
傳遞功
率(KW) |
輸出轉
矩(KW) |
傳遞功
率(KW) |
輸出轉
矩(KW) |
傳遞功
率(KW) |
輸出轉
矩(KW) |
傳遞功
率(KW) |
輸出轉
矩(KW) |
傳遞功
率(KW) |
輸出轉
矩(KW) |
傳遞功
率(KW) |
輸出轉
矩(KW) |
傳遞功
率(KW) |
輸出轉
矩(KW) | ||
|
TC7 |
1450 |
22.0 |
142.0 |
18.5 |
182.7 |
15.0 |
193.6 |
11.0 |
177.5 |
7.50 |
145.2 |
5.50 |
142.0 |
4.00 |
129.0 |
|
1150 |
18.5 |
150.0 |
15.0 |
189.2 |
11.0 |
179.0 |
7.50 |
152.5 |
5.50 |
134.2 |
4.00 |
130.2 |
3.00 |
122.0 | |
|
850 |
15.0 |
165.0 |
11.0 |
181.6 |
7.50 |
165.0 |
5.50 |
151.3 |
4.00 |
132.1 |
3.00 |
132.0 |
2.20 |
121.0 | |
|
600 |
11.0 |
171.5 |
7.50 |
175.4 |
5.50 |
171.5 |
4.00 |
160.0 |
3.00 |
140.3 |
2.20 |
137.2 |
1.50 |
117.0 | |
|
400 |
7.50 |
175.0 |
5.50 |
193.0 |
4.00 |
187.0 |
3.00 |
175.4 |
2.20 |
154.4 |
1.50 |
140.3 |
1.10 |
128.6 | |
|
300 |
5.50 |
171.0 |
4.00 |
187.0 |
3.00 |
187.0 |
2.20 |
171.5 |
1.50 |
140.3 |
1.10 |
137.2 |
0.75 |
117.0 | |
|
200 |
4.00 |
171.5 |
3.00 |
210.5 |
2.20 |
205.8 |
1.50 |
175.4 |
1.10 |
154.4 |
0.75 |
140.3 |
0.55 |
128.6 | |
|
100 |
2.20 |
205.8 |
1.50 |
210.5 |
1.10 |
205.8 |
0.75 |
175.4 |
0.75 |
210.5 |
0.55 |
205.8 |
0.37 |
173.0 | |
|
50 |
1.10 |
205.8 |
0.75 |
210.5 |
0.55 |
205.8 |
0.37 |
173.0 |
0.37 |
207.7 |
0.25 |
187.0 |
0.18 |
168.5 | |
|
機型號 |
輸入
轉數
(n1) |
減速比 | |||||||||||||
|
1：1 |
1：1.5 |
1：2 |
1：2.5 |
1：3 |
1：4 |
1：5 | |||||||||
|
傳遞功
率(KW) |
輸出轉
矩(KW) |
傳遞功
率(KW) |
輸出轉
矩(KW) |
傳遞功
率(KW) |
輸出轉
矩(KW) |
傳遞功
率(KW) |
輸出轉
矩(KW) |
傳遞功
率(KW) |
輸出轉
矩(KW) |
傳遞功
率(KW) |
輸出轉
矩(KW) |
傳遞功
率(KW) |
輸出轉
矩(KW) | ||
|
TC8 |
1450 |
45.0 |
290.0 |
37.0 |
358.0 |
22.0 |
284.0 |
18.5 |
298.5 |
15.0 |
290.0 |
11.0 |
284.0 |
7.50 |
242.0 |
|
1150 |
37.0 |
301.0 |
30.0 |
366.0 |
18.5 |
301.0 |
15.0 |
305.0 |
11.0 |
268.5 |
7.50 |
244.0 |
5.50 |
223.8 | |
|
850 |
30.0 |
330.0 |
22.0 |
363.0 |
15.0 |
330.0 |
11.0 |
302.7 |
7.50 |
247.7 |
5.50 |
242.2 |
4.00 |
220.2 | |
|
600 |
22.0 |
343.0 |
15.0 |
351.0 |
11.0 |
343.0 |
7.50 |
292.4 |
5.50 |
257.3 |
4.00 |
249.5 |
3.00 |
234.0 | |
|
400 |
15.0 |
351.0 |
7.50 |
263.0 |
7.50 |
351.0 |
5.50 |
321.7 |
4.00 |
280.7 |
3.00 |
280.7 |
2.20 |
257.3 | |
|
300 |
11.0 |
343.0 |
5.50 |
257.0 |
5.50 |
343.0 |
4.00 |
312.0 |
3.00 |
280.7 |
2.20 |
274.5 |
1.50 |
234.0 | |
|
200 |
7.50 |
350.0 |
4.00 |
280.7 |
3.00 |
280.7 |
2.20 |
257.3 |
2.20 |
308.8 |
1.10 |
205.8 |
1.10 |
257.3 | |
|
100 |
3.00 |
280.0 |
2.20 |
308.8 |
1.50 |
280.7 |
1.10 |
257.3 |
1.10 |
308.8 |
0.75 |
280.7 |
0.55 |
257.3 | |
|
50 |
1.50 |
280.0 |
1.10 |
308.8 |
0.75 |
280.7 |
0.55 |
257.3 |
0.55 |
308.8 |
0.37 |
277.0 |
0.25 |
234.0 | |
|
機型號 |
輸入
轉數
(n1) |
減速比 | |||||||||||||
|
1：1 |
1：1.5 |
1：2 |
1：2.5 |
1：3 |
1：4 |
1：5 | |||||||||
|
傳遞功
率(KW) |
輸出轉
矩(KW) |
傳遞功
率(KW) |
輸出轉
矩(KW) |
傳遞功
率(KW) |
輸出轉
矩(KW) |
傳遞功
率(KW) |
輸出轉
矩(KW) |
傳遞功
率(KW) |
輸出轉
矩(KW) |
傳遞功
率(KW) |
輸出轉
矩(KW) |
傳遞功
率(KW) |
輸出轉
矩(KW) | ||
|
TC10 |
1450 |
75.0 |
484.0 |
45.0 |
435.0 |
37.0 |
477.6 |
30.0 |
484.0 |
22.0 |
426.0 |
18.5 |
477.6 |
15.0 |
484.0 |
|
1150 |
55.0 |
447.0 |
37.0 |
451.0 |
30.0 |
488.2 |
22.0 |
447.6 |
18.5 |
451.6 |
15.0 |
488.2 |
11.0 |
447.6 | |
|
850 |
45.0 |
495.0 |
30.0 |
495.4 |
22.0 |
484.4 |
18.5 |
509.2 |
15.0 |
495.4 |
11.0 |
484.4 |
7.50 |
412.8 | |
|
600 |
30.0 |
467.0 |
22.0 |
514.7 |
15.0 |
468.0 |
11.0 |
429.0 |
11.0 |
514.7 |
7.50 |
468.0 |
5.50 |
429.0 | |
|
400 |
22.0 |
514.7 |
11.0 |
386.0 |
11.0 |
514.7 |
7.50 |
438.7 |
7.50 |
526.4 |
5.50 |
514.7 |
4.00 |
468.0 | |
|
300 |
15.0 |
467.0 |
7.50 |
351.0 |
7.50 |
468.0 |
5.50 |
429.0 |
5.50 |
514.7 |
4.00 |
499.0 |
3.00 |
468.0 | |
|
200 |
11.0 |
514.7 |
5.50 |
386.0 |
5.50 |
514.7 |
4.0 |
468.0 |
3.00 |
421.0 |
2.20 |
411.7 |
2.20 |
514.7 | |
|
100 |
5.50 |
514.7 |
3.00 |
421.0 |
2.20 |
411.7 |
2.20 |
514.7 |
1.50 |
421.0 |
1.10 |
411.7 |
1.10 |
514.7 | |
|
50 |
2.20 |
411.7 |
1.50 |
421.0 |
1.10 |
411.7 |
1.10 |
514.7 |
0.75 |
421.0 |
0.55 |
411.7 |
0.55 |
514.7 | |
|
機型號 |
輸入
轉數
(n1) |
減速比 | |||||||||||||
|
1：1 |
1：1.5 |
1：2 |
1：2.5 |
1：3 |
1：4 |
1：5 | |||||||||
|
傳遞功
率(KW) |
輸出轉
矩(KW) |
傳遞功
率(KW) |
輸出轉
矩(KW) |
傳遞功
率(KW) |
輸出轉
矩(KW) |
傳遞功
率(KW) |
輸出轉
矩(KW) |
傳遞功
率(KW) |
輸出轉
矩(KW) |
傳遞功
率(KW) |
輸出轉
矩(KW) |
傳遞功
率(KW) |
輸出轉
矩(KW) | ||
|
TC12 |
1450 |
90.0 |
581.0 |
75.0 |
726.0 |
55.0 |
710.0 |
45.0 |
726.0 |
37.0 |
716.4 |
30.0 |
774.5 |
22.0 |
710.0 |
|
1150 |
75.0 |
610.0 |
55.0 |
671.0 |
45.0 |
732.4 |
37.0 |
725.7 |
30.0 |
732.4 |
22.0 |
716.0 |
18.5 |
752.7 | |
|
850 |
55.0 |
605.0 |
45.0 |
743.2 |
30.0 |
660.6 |
22.0 |
605.5 |
22.0 |
726.6 |
18.5 |
814.7 |
11.0 |
605.0 | |
|
600 |
45.0 |
702.0 |
30.0 |
702.0 |
18.5 |
577.0 |
18.5 |
721.4 |
15.0 |
702.0 |
11.0 |
686.3 |
7.50 |
585.0 | |
|
400 |
30.0 |
702.7 |
22.0 |
772.0 |
15.0 |
702.0 |
11.0 |
643.3 |
11.0 |
772.0 |
7.50 |
702.0 |
5.50 |
643.4 | |
|
300 |
22.0 |
685.0 |
15.0 |
702.0 |
11.0 |
686.3 |
7.50 |
585.0 |
7.50 |
702.0 |
5.50 |
686.3 |
4.00 |
624.0 | |
|
200 |
15.0 |
702.0 |
11.0 |
772.0 |
7.50 |
702.0 |
5.50 |
643.4 |
5.50 |
772.0 |
4.00 |
748.7 |
3.00 |
702.0 | |
|
100 |
7.50 |
702.0 |
5.50 |
772.0 |
4.00 |
748.0 |
3.00 |
702.0 |
2.20 |
617.6 |
1.50 |
561.5 |
1.50 |
702.0 | |
|
50 |
4.00 |
748.0 |
2.20 |
617.6 |
1.50 |
561.5 |
1.50 |
702.0 |
1.10 |
617.6 |
0.75 |
561.5 |
0.75 |
702.0 | |
資料整理中
| 頁次：1/1 每頁10條 共6條信息 分頁：[1] |
