（1）減速器適用于連續和正反雙向運轉；

（2）減速器的工作環境溫度為-40~+45℃；

（3）減速器采用油池潤滑，油面高度保持在油位塞中部。

TCJ系列圓柱齒輪減速機星理想動力傳動裝轉置,它廣泛適用于各行業。例如：造紙機械、包裝機械、建筑機械、冶金礦山機械、起重機械和水泥、橡膠、印刷、制糖、食品、能源環保設備，特別適用于輸送機、升降機、攪拌機械。

2.TCJ系列圓柱齒輪減速機的特點。

1設計先進；安裝位置可滿足B3、B5、B5、B6、B7、B8、V1及V5等七種安裝方式。

2結構緊湊、體積�。狠斎肱c輸出軸在同一軸線上，使減速機具有最小的外形。

3運動平穩，噪音低：齒輪經滲碳淬火，磨齒加工，精度高。

4速比級差小，效率高：速比范圍4：1~100：1按公比1.122排列,效率在95%以上。

5使用可靠、壽命長

TCJ系列圓柱齒輪減速器的標注方法

TCJ系列圓柱齒輪減速器

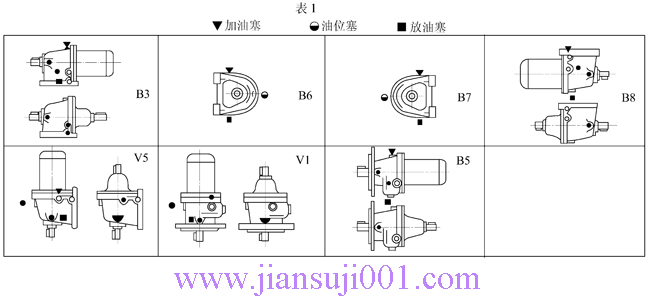

減速機配有加油塞、油位塞及放油塞，不同的安裝形式，其油塞的功能列入表1-1，訂貨時請注明安裝形式。

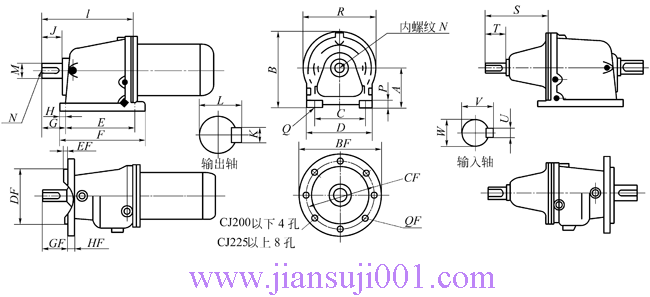

減速機各機座的外形尺寸列入表-2，配置電動機時，其輸入端的各種電機長度尺寸電機而定，對于電動機的出線盒方位，由輸入出端向后看，交流電機布置在右面，隔爆電機布置在上面，直流電機布置在右面，用戶如有特殊要求，應在訂貨時注明方位。

TCJ系列圓柱齒輪減速器

TCJ系列圓柱齒輪減速機的承載能力

1.當減速機采用聯軸器傳動時,不需校核外加載荷,其承載能力見表1-4,但不推薦采用剛性固定式聯軸器,當采用鏈、圓柱齒輪、皮帶輪輸出時，并按下列公式這一確定其徑向載荷。

（a）按扭矩計算

徑向載荷

（b）按功率計算

徑向載荷

表1-2

機座號	A	B	C	D	E	F	G	H	I	J	J	L	M	N	P
TCJ100	100	195	150	180	145	171	57	13	193	40	6h9	21.5	19j6	M6	16
TCJ112	112	215	170	196	170	200	66	13	227	50	8h9	27	24 j6	M8	16
TCJ132	132	257	205	240	190	228	88	19	265	80	8 h9	31	28 j6	M10	20
TCJ160	160	310	240	290	215	255	107	20	309	80	10 h9	41	38 j6	M12	25
TCJ180	180	345	270	320	235	285	145	25	370	110	12 h9	45	42 j6	M12	30
TCJ200	200	380	300	350	260	310	145	25	387	110	14 h9	51.5	48 j6	M12	30
TCJ225	225	425	335	390	280	340	153	30	420	110	16 h9	59	55 m6	M16	35
TCJ250	250	450	380	450	315	385	177	35	471	140	18 h9	69	65 m6	M20	40
TCJ280	280	490	430	500	340	410	183	35	491	140	20 h9	79.5	75 m6	M24	40
TCJ315	315	565	440	520	440	520	220	40	640	175	22 h9	90	85 m6	M24	45
TCJ355	355	630	490	580	480	560	220	40	680	175	25 h9	100	95 m6	M24	50
TCJ400	400	700	540	640	520	600	255	40	750	210	28 h9	116	110 m6	M24	60
機座號	Q	R	S	T	U	V	W	BF	CF	DF	EF	GF	HF	QF	重量(不含電機)
TCJ100	10	190	140	40	6h9	21.5	19j6	250	215	180j6	4	40	13	14	20
TCJ112	10	206	140	60	6 h9	21.5	19 j6	250	215	180 j6	4	50	13	14	25
TCJ132	12	250	160	50	8 h9	27	24 j6	300	265	230 j6	4	60	14	14	37
TCJ160	14	300	190	60	8 h9	31	28 j6	350	300	250 j6	5	80	16	18	62
TCJ180	18	330	220	80	10 h9	35	32 j6	350	300	250 j6	5	110	18	18	92
TCJ200	18	360	255	80	10 h9	41	38 j6	400	350	300 j6	5	110	18	18	118
TCJ225	22	400	255	80	10 h9	41	38 j6	450	400	350 j6	5	110	20	18	155
TCJ250	26	440	265	110	12 h9	45	42 j6	550	500	450 j6	5	140	22	18	190
TCJ280	26	480	275	110	14 h9	51.5	48 j6	550	500	450 j6	5	140	22	18	250
TCJ315	30	500	300	110	16 h9	59	55 j6	/	/	/	/	/	/	/	360
TCJ355	33	550	340	140	18 h9	64	60 j6	/	/	/	/	/	/	/	500
TCJ400	33	600	370	140	20 h9	74.5	70 j6	/	/	/	/	/	/	/	625

表1-4輸入轉速為1420r/min時的輸出扭矩nm

公稱轉速r/min	公稱齒數比u	機座號
公稱轉速r/min	公稱齒數比u	100	112	132	160	180	200	225	250	280	315	355	400
355	4	40	70	128	212	316	495	672	1000	1410	2450	3200	4000
315	4.5	45	74	134	228	335	515	700	1060	1504	2570	3330	4260
280	5	50	76	140	246	355	532	725	1125	1595	2650	3480	4390
250	5.6	56	78	150	270	380	545	750	1175	1685	2750	3530	4500
224	6.3	56	80	175	290	400	565	780	1225	1780	2810	3640	4700
200	7.1	58	82	190	305	420	585	810	1270	1860	2980	3830	4900
180	8	58	84	200	320	440	605	850	1320	1952	3020	3970	5060
160	9	60	88	210	328	458	660	885	1375	2040	3050	4100	5300
140	10	60	92	220	338	482	710	925	1425	2130	3080	4250	5460
125	11.2	60	96	228	348	495	760	955	1475	2240	3110	4450	5700
112	12.5	64	100	236	368	515	800	1000	1530	2346	3140	4600	5860
100	14	64	106	240	382	535	836	1050	1585	2446	3170	4900	6150
90	16	70	112	246	400	555	866	1100	1632	2545	3210	4920	6350
80	18	70	116	252	405	568	895	1150	1682	2618	3250	4950	7480
71	20	74	120	256	410	580	915	1200	1712	2678	3300	4970	7630
63	22.4	74	124	262	415	590	935	1230	1748	2745	3340	4990	7780
56	25	80	130	266	420	600	950	1250	1776	2808	3400	5010	7860
50	28	80	135	272	425	610	970	1275	1800	2865	3500	5030	7950
45	31.35	84	138	274	428	620	980	1295	1826	2870	3600	5050	7950
40	35.35	84	140	276	432	630	990	1315	1886	2875	3620	5070	8020
36	40		143	278	438	640	1000	1340	1910	2880	3660	5110	8020
31.5	45		145	280	442	646	1010	1360	1950	2890	3690	5150	8090
28	50		148	282	448	650	1020	1380	1990	2900	3720	5200	8090
25	56		150	284	452	658	1030	1400	2030	2920	3750	5290	8150
22.4	63			286	456	664	1040	1420	2070	2940	3800	5340	8150
20	71			288	460	670	1050	1440	2110	2960	3850	5400	8180
18	80			288	468	678	1060	1460	2132	2980	3920	5400	8180
16	90								2152	3000	4000	5450	8260
14	100								2172	3010	4000	5450	8260
最大扭矩	二級減速	60	110	220	370	500	780	1000	1480	2700	3500	5600	7400
最大扭矩	三級減速	90	160	300	480	700	1100	1500	2200	3100	4200	6000	8500

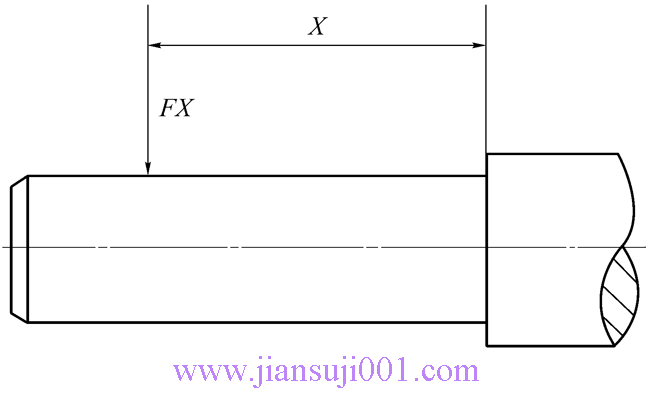

式中:FX一作用在輸出軸上的徑向載荷; kgf

T一減速機的輸出扭矩 NM

P一機器所需的功率 KW

r一鏈輪、圓柱齒輪、皮帶輪的計算半徑； mm

n一減速機的輸出轉速； r/min

k1一傳動特性系數，由下表選�。�

徑向載荷來源	K₁系數
單排鏈輪	1.00
圓柱齒輪、雙排鏈輪、間歇輪	1.25
皮帶輪	1.50

如果徑向載荷作用與輸出軸中間點有偏離時,可參閱下列公式進行換算:

式中：F一作用在輸出軸中間點的當量徑向載荷，a 、b由1-5表查閱。

表1-5

機座號	amm	bmm
100	44	24
112	49.5	24.5
132	60	30
160	77	37
180	93	38
200	93.7	38.7
225	97.5	42.5
250	115	45
280	115	45
315	158.5	71
355	167.5	80
400	165	60

表1-7為TCJ系列圓柱輪減速機輸出軸上允許的最大徑向載荷Fmax，校核當量徑向載荷F≤Fmax。

表1-8列出了TCJ系列圓柱齒輪減速機輸出軸上允許的最大向載荷，當減速機輸出軸上承受軸向外力時，應不超過表1-8所規定的最大軸向載荷；計算軸向載荷時，應不帶任何徑向載荷，如輸出軸需承受較大的復合載荷，選用時請向本廠技術科查詢。

表1-6列出了TCJS系列圓柱齒輪減速機輸入軸上允許的最大徑向載荷，計算輸入的徑向載荷，可參照輸出端的公式，將輸入扭矩或輸入功率及輸入轉速代入有關式中求得，校核計算值不得超過表1-6所規定的數值。

表1-6減速機輸入軸的許用徑向載荷

kgf

輸入轉速r/min	機座號
輸入轉速r/min	100	112	132	160	180	200	225	250		280		315	355	400
1800	40	66	105	165	190	215	215		295		388	492	564	635
1500	42	72	117	190	204	227	227		318		420	530	608	684
1200	45	80	128	208	214	245	245		345		455	575	660	742
1000	48	84	135	218	227	265	265		364		480	607	696	784
750	50	94	152	250	254	277	277		414		545	690	792	890
500	54	107	172	280	286	306	306		476		627	794	910	1024
250	64	132	204	315	322	380	380		590		778	984	1128	1270
100	75	160	230	328	386	488	488		726		957	1210	1388	1562

表1-7減速機輸出軸中間點的許用徑向載荷 kgf

輸入轉速r/min	機座號
輸入轉速r/min	100	112	132	160	180	200	225	250	280	315	355		400
355	70	102	270	445	3286	820	1020	1228	1254	1288		1310	1330
315	73	105	278	462	648	850	1065	1268	1290	1346		1374	1402
280	75	109	288	476	668	882	1112	1308	1340	1405		1440	1480
250	78	114	298	490	688	908	1146	1350	1392	1465		1512	1562
224	80	118	306	505	710	935	1180	1392	1444	1528		1586	1648
200	82	123	316	520	730	964	1216	1438	1496	1594		1664	1738
180	85	128	328	536	752	992	1252	1484	1556	1662		1745	1834
160	88	134	338	552	775	1022	1290	1532	1615	1734		1830	1934
140	90	138	348	568	798	1052	1330	1580	1676	1808		1950	2040
125	94	145	360	585	822	1084	1370	1630	1740	1886		2014	2152
112	97	150	370	604	848	1116	1412	1682	1806	1968		2112	2272
100	100	157	382	622	872	1150	1454	1736	1875	2052		2216	2396
90	103	163	395	640	898	1185	1498	1792	1946	2140		2325	2528
80	106	170	408	658	925	1220	1542	1850	2020	2232		2438	2666
71	109	176	420	678	954	1257	1590	1910	2096	2328		2558	2814
63	113	186	434	700	982	1295	1636	1970	2176	2428		2684	2968
56	116	192	448	720	1012	1334	1686	2034	2258	2532		2814	3132
50	120	199	462	742	1042	1374	1736	2098	2345	2642		2954	3304
45	124	208	476	764	1072	1415	1788	2165	2434	2756		3098	3485
40	128	216	492	786	1105	1458	1842	2235	2526	2874		3250	3677
36	132	225	508	810	1138	1500	1898	2306	2622	2998		3410	3880
31.5	136	234	525	835	1172	1546	1955	2380	2722	3126		3576	4092
28	142	244	540	860	1208	1592	2014	2456	2825	3262		3752	4318
25	146	254	558	886	1244	1640	2074	2535	2932	3402		3935	4555
22.4	150	264	576	912	1282	1690	2136	2616	3044	3548		4128	4806
20	155	275	595	740	1320	1740	2200	2780	3160	3700		4330	5070
18	158	282	614	940	1350	1790	2260	2780	3250	3790		4410	5142
16及以下	162	290	632	968	1390	1840	2330	2860	3350	3880		4500	5216

表1-8減速機輸出軸的許用軸向載荷 kgf

公稱輸出轉速r/min	機座號
公稱輸出轉速r/min	100	112	132	160	180	200	225	250	280	315	355	400
355	64	92	245	322	424	558	735	967	1092	1234	1394	1575
315	67	96	252	335	442	585	772	1015	1146	1296	1466	1658
280	70	100	262	348	462	614	810	1064	1204	1362	1542	1746
250	72	105	272	362	482	642	850	1116	1264	1432	1622	1838
224	75	110	282	377	504	674	892	1172	1327	1505	1706	1935
200	78	115	292	392	526	706	936	1230	1394	1582	1795	2037
180	82	120	302	408	550	740	982	1290	1464	1662	1888	2145
160	85	126	312	425	574	776	1030	1352	1537	1748	1986	2258
140	88	132	324	442	600	814	1082	1420	1614	1836	2090	2377
125	92	138	335	460	626	852	1136	1488	1695	1930	2198	2502
112	96	145	348	478	654	894	1192	1562	1780	2028	2312	2635
100	100	152	360	498	682	936	1250	1638	1868	2132	2432	2774
90	104	158	372	518	712	982	1314	1720	1962	2240	2558	2920
80	108	166	386	530	744	1030	1378	1804	2060	2355	2690	3074
71	112	174	400	560	777	1080	1446	1892	2164	2475	2830	3236
63	117	182	415	584	812	1132	1518	19585	2272	2600	2977	3408
56	122	190	430	607	848	1185	1594	2082	2385	2734	3131	3588
50	126	198	445	632	885	1242	1672	2185	2505	2872	3294	3776
45	132	208	462	658	925	1302	1755	2292	2630	3018	3464	3976
40	138	218	478	684	965	1365	1842	2405	2762	3172	3644	4186
36	144	228	495	712	1008	1432	1964	2624	2900	3334	3834	4406
31.5	148	238	512	740	1052	1500	2030	2648	3045	3504	4032	4640
28	155	250	530	770	1100	1574	2130	2778	3197	3682	4242	4885
25	162	262	550	802	1148	1650	2235	2914	3357	3870	4462	5142
22.4	168	274	570	834	1198	1728	2345	3056	03525	4068	4692	5414
20	175	286	590	868	1252	1812	2462	6207	3702	4275	4936	5700
18	178	292	610	885	1278	1855	2522	3285	3794	4382	5062	5848
16及以下	182	300	632	900	1300	1900	2580	3365	3887	4492	5192	6000

1)TCJS圓柱齒輪減速機選用方法

(a)使用系數K

由表1-9根據使用情況選擇使用系數。

假設需要的扭矩是未知的，可按上式計算：

T=9550 p/n

式中：T一驅動機器所需的扭矩NM；

P一機器所需的功率KW；

N一驅動機器的轉速r/min;

(c)選擇扭矩

由表1-10線圖。根據減速機輸入轉速對應確定當量扭矩系數，設計扭矩除以當量扭矩系數得選擇扭矩。

(d)齒數比

輸入轉速除以輸出轉速便得齒數比。

(e)機座選擇

根據選擇扭矩和齒數比，對照表1-4即查得機座號，校核設計扭矩不超過該機座所給的最大扭矩。

(f)外加載荷

減速機輸出軸用聯軸器輸出時，選用標準型，不需校核外加載荷，如采用鏈輪、圓柱齒輪。三角皮帶輪或其它傳動件輸出時，應選用加強型；并按計算公式校對輸出軸中間點的和徑向外力，不充行超過表1-7所規定的最大徑向載荷；減速機輸出軸上承受軸向外力，應不超過表1-6所規定的最大徑向載，至于承受較大的復合載荷，選用時請與本廠技術部門聯系。

例：有一換向式工業洗衣機，每天工作16小時，需要傳動扭矩為200nm,轉速25r/min,減速機的輸入轉速為400r/min,欲選用一臺TCJS雙軸型圓柱齒輪減速機。

（a）使用系數K

由表9查得其使用系數K=1.25。

（b）設計扭矩

設計扭矩=200*1.25=250nm。

（c）選擇扭矩

由表1-10查得，當減速機輸入轉速為400r/min時，其當量扭矩系數為1.2,選擇扭矩=250/1.2=208nm。

（d）齒數比=400/25=16

（e）機座選擇

查表1-4當齒數比為16時，TCJ132機座的輸出扭矩為246nm，接近并超過選擇扭矩208nm。

查表1-3，TCJ132機座公稱齒數比為16時，其實際不減速比為15.55,三及減速。

實際輸出轉速400/15.55=25.7r/min。

由表1-4得最大扭矩為300nm，超過設計扭矩250nm，校核后獲得通過。

（f）外加載荷

傳動采用聯軸器驅動，不需校核外加載荷，所選用減速機型號為TCJS132-16S246，B₃安裝。

（3）使用系數K 由表1-9根據使用情況選擇使用系數。

（b）電機功率

假使電機功率未知，可由下列公式確定驅動機器所需功率，然后選擇一電機功率接近并超過機器所需的計算功率。

P=T*n/9550

式中：P一機器所需功率 KW

T一驅動機器所需的扭矩 N·M

N一驅動機器的轉速 r/min

(c)機座選擇

根據使用系數，參考表1-11、1-12、1-13、1-14，表首“由公稱輸出轉速”縱列往下查閱，找得相等或接近的轉速，以及橫向查得上述選定的電機功率，即可查得機座規格。

(d)系列選擇

根據使用需要，采用交流電動機直聯型，選TCJY系列；采用電磁制動交流電機直聯型，選TCJYJ系列；采用隔爆交流電機直聯型，選TCJYB系列。

(e)外加載

校核外加載荷方法與選用TCJS系列相同。

表1-9使用系數K

驅動機型類	運行時間
	≤8h	>8-16h	>16h
均勻載荷	1.00	1.00	1.25
液體或半液體攪拌機
均勻負載的轉送機或升降機
不反向的洗衣機
離心泵和齒輪泵
中等沖擊載荷	1.00	1.25	1.50
濃度變化的攪拌機
不均勻負載的傳送機
換向式洗衣機
紙漿機和造紙機
混橡機和壓延機
重的沖擊載荷
壓磚機	1.25	1.50	2.00
往復式和振動式傳送機
壓碎機

TCJ系列圓柱齒輪減速器

當量扭矩系數是減速機輸入速在50~300 r/min之間時,承載能力的調整,其它轉速時請與本廠技術部門聯系。

例1：

欲選一臺法蘭凸緣安裝的賀柱齒輪減速機，用于驅動螺旋式輸送機，均勻載荷，二班制工業，輸入功率4KW 時，轉速要求60r/min左右，減速機與輸送機采用柱銷式聯軸器連結。

（a）使用系數K

根據使用情況由表1-9查得K=1。

（b）電機功率

電機輸入功率為4KW，交流。

（c）機座選擇

根據使用系數K=1，查表1-11，由“公稱于輸出轉速”縱列往下查得63r/min橫向查閱電機功率為4KW時，機座規格為180S；查表1-3TJ180機座，公稱輸出速為63r/min時，其實際減速成比22.53,三級減速,查Y系列交流電動機4KW4極電機的額定轉速為1440r/min。

實際輸出轉速1400/22.35=63.9r/min。

（d）系列選擇

按要求選用TCJY系列。

（e）外加載荷

傳動休用聯軸器驅動，不需校對外加載荷。

所選用減速機型號為TCJY180F-63S4、B₅安裝。

例2：

有一臺不均勻負載的傾斜式傳送機，中等沖擊載荷，停機時有制動要求，三班運轉，輸入扭矩為1990N·M，輸入轉速為50 r/min，傳送機與減速機輸出端用一對1：2的鏈輪聯接，鏈距25.4mm,小鏈輪19齒,欲選用一臺電磁制動交流電機直聯型減速機,滿足上列傳動。

（a）選用系數K

根據使用情況由表1-9查得K=1.5。

（b）電機功率

電機功率未知，按公式P=T*n/9550計算、轉動機所需機的功率=

選電機功率為11KW。

(c)機座選擇

根據使用系數K=1.5,查表1-13,由“公稱輸出轉速”縱列往下查得100r/min時，機座規格為250S；查得1-3，TCJ250機座，公稱輸出轉速為100r/min時，其實際減速比為14.52,三級減速,查Y系列交流電機11KW4極電機的額定轉速為1460r/min,實際輸入轉速

(d)系列選擇

按要求選用TCJYEJ系列。

（e）外加載荷

減速機輸出采用鏈傳動，按第4頁公式計算輸出上的徑向載荷，小鏈輪的分度圓半徑

查表1-7,TCJ250機座,輸出轉速為100r/min時,允許的最大徑向載荷為1736Kgf,校核后獲得通過,所選用減速機型號為TCJYEJ250-100S、B₃安裝。

上列的徑向載荷，按作用在輸出軸中間點計算，有偏離時應作換算。

（a）使用系數K

直流電機直聯型減速機，一般都使用于均勻載荷，按表1-9使用系數K=1.0~1.25,為簡化選用,只采用單一型譜,表1-15列入的機座規格, 在37.5r/min以上均足夠安全,低于該轉速時,可將電機功率提高一級選用,或向本廠技術科查詢。

（b）電機功率

確定電機功率方法與選用交流電機相同，但需同時提出電壓等級是否帶測速發電機的要求及型號。

（c）機座選擇

參照表1-15，由“公稱輸出迅速”縱列往下查閱，找到相等或接近的轉速，對應橫向電機功率，即可查得機座規格。

（d）外加載荷

校核外加載荷方法與選用TCJS系列相同。

注：TCJZ圓柱齒輪減速機，系配置z₂系列直流電動機，額定電壓110~440v，

選用時優先采用額定轉速1500r/min,220Vd.c。在減速機型號可不標注，如采用其它電壓等級及需帶測速發電機時，應在減速機型號后加以標注，直流電源及，控制系統由用戶自己行解決。
