一、概述

YCTF系列風機、泵專用新型高效電磁調速異步電動機是根據風機、泵調速的要求，經研制而成開發的產品。該系列電動機采用低電阻端環技術，被國家計委評為“國家級節能新產品”。

該電動機特別適用于風機、泵用轉速調節，代替閥門的開閉以控制壓力和流量，達到調速節電的目的。

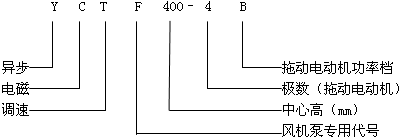

型號含義

中心高 /mm	2極			4極			6極			8極				外形尺寸/mm
	標稱 功率 kW	額定 轉矩 （N·min）	調速 范圍 （r/min）	標稱 功率 kW	額定 轉矩 （N·min）	調速 范圍 （r/min）	標稱 功率 kW	額定 轉矩 （N·min）	調速 范圍 （r/min）	標稱 功率 kW	額定 轉矩 （N·min）	調速 范圍 （r/min）	長		寬	高
H100A H100B	0.75 1.1	2.4 3.5	2700～200 2700～200	0.55 0.75	3.5 4.9	1260～100 1260～100			800～100 800～100
H112A H112B	1.5 2.2	4.8 7.0	2700～200 2700～200	1.1 1.5	7.1 9.7	1260～100 1260～100	0.75 1.1	7.5 11	800～100 800～100
H132A H132B H132C	3.0 4.0	9.5 12.5	2750～200 2750～200 2750～200	2.2 3.0 4.0	14.1 19.2 25.2	1310～100 1310～100 1310～100	1.5 2.2	14.5 25.3	800～100 800～100 800～100
H160A H160B H160C	5.5 7.5	17.2 23.5	2750～200 2750～200 2750～200	5.5 7.5	35.3 47.2	1370～100 1370～100 1370～100	3.0 4.0 5.5	28.4 37.8 52	825～100 825～100 825～100	2.2 3.0	28.1 38.3	620～100 620～100 620～100
H180A H180B H180C	11 15 18.5	34.1 46.5 57.4	2800～200 2800～200 2800～200	11 15	68.6 94.1	1370～100 1370～100 1370～100	7.5 11	72.2 103	825～100 825～100 825～100	4.0 5.5 7.5	50.4 69.3 94.6	620～100 620～100 620～100
H200A H200B	22	67.9	2800～200 2800～200	18.5 22	114 136	1400～100 1400～100	15	140	875～100 875～100	11	136	650～200 650～200
H225A H225B	30 37	92.4 114	2850～200 2850～200	30	186	1400～100 1400～100	18.5 22	173 206	875～100 875～100	15	186	650～200 650～200
H250A H250B	45	137.6	2850～200 2850～200	37 45	230 279	1400～100 1400～100	30	278	900～200 900～200	18.5 22	230 273	650～200 650～200
H280A	55	168.2	2900～200	55	338	1400～200	37	350	900～200	30	377	650～200
H315A H315B	75 90	229.3 275.3	2900～200 2900～200	75 90	460 552	1400～200 1400～200	45 55	425 520	900～200 900～200	37 45	463 558	650～200 650～200
H355A H355B H355C	110 132 160	338 409 495	2900～200 2900～200 2900～200	689 821	589 821	1400～200 1400～200 1400～200	75 90	702 842	900～200 900～200 900～200	55 75	689 939	685～200 685～200 685～200
A H400 B C	185 220 250	573 681 774	2900～200	995 1150 1240	995 1150 1240	1400～200	110 132	1030 1236	920～200	90 110	1127 1377	685～200
A H450 B				220 250	1380 1565	1420～200	160	1496	920～200	132	1653	710～200
A H500B C				280 315	1754 1975	1420～200	185 200 220	1750 1892 2062	920～200	160 185 200	2004 2317 2504	710～200	1800		1060	1050
A H560 B C D				355 400	2223 2505	1420～200	250 280 315 355	2342 2621 2978 3357	920～200	220 250 280	2755 3131 3506	710～200	1760		1180	1160
A H630 B C D							400 450 500 560	3782 4255 4728 5298	920～200	315 355 400 450	3946 4446 5009 5635	710～200	1900		1330	1340
A H710 B C D							630 710 800 900 1000	5958 6714 7565 8511 9457	920～200	500 560 630 710 800	6762 7013 7890 8892 10019	710～200	2100		1500	1480
A H800 B C D							1120 1250 1400 1600	10592 11821 13240 15131	920～200	900 1000 1120 1250	11271 12524 14026 15655	710～200	2400		1680	1700
