    TMG懸掛式齒輪減速機是吸收了國外先進技術的基礎上新開發推出的一種硬齒面減速機，齒輪采用高強度低碳合金鋼，經過滲碳淬火磨齒，齒輪精度和硬度高，具有體積小、重量輕、承載能力大、效率高、結構簡單、安裝維護方便等特點，并可根據用戶需要加裝逆止裝置，減速機輸入軸與電機采用皮帶輪聯結，輸出采用空心軸單鍵聯結，可直接懸掛在主機軸上，可代替電動滾筒作為帶式輸送機和提升機的動力源，及其它需要懸掛安裝的通用機械上。

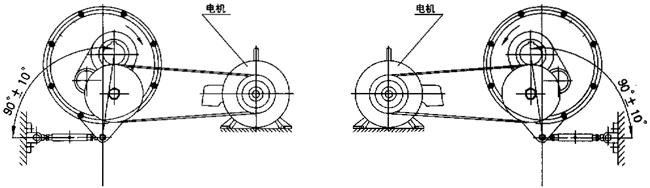

     TMG懸掛式齒輪減速機安裝型式

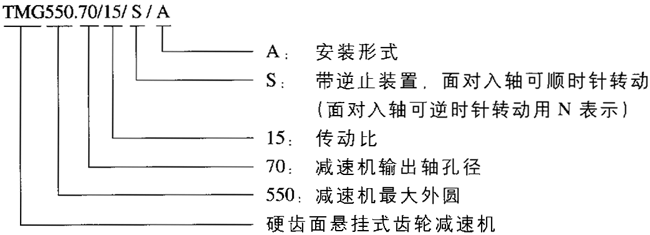

型號表示方法

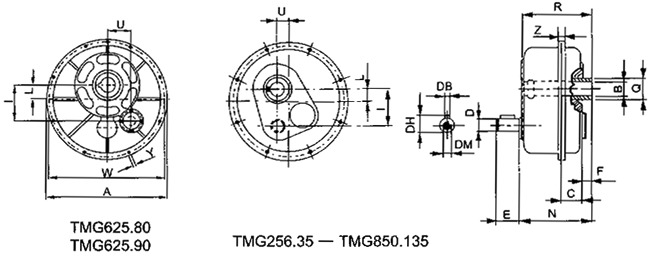

        TMG懸掛式齒輪減速機外型安裝尺寸

機座號	A	BG7	C	Dh6	DB	DH	DM	E	F	I	L	N	Q	R	U	W	Y	Z	kg
TMG256.35	256	35	44	19	6	21.5	M6	40	12	83	23	126	50	124	21	240	8.5	20.5	18
TMG322.40	322	40	57	24	8	27	M 8	50	11	112	30	150	60	144	22	302	8.5	20.5	28
TMG322.45	322	45	57	24	8	27	M 8	50	11	112	30	150	60	144	22	302	8.5	20.5	28
TMG364.45	364	45	62	28	8	31	M 10	60	15	123	34	164	75	162	33	344	9	20.5	38
TMG364.50	364	50	62	28	8	31	M 10	60	15	123	34	164	75	162	33	344	9	20.5	38
TMG364.55	364	55	62	28	8	31	M 10	60	15	123	34	164	75	162	33	344	9	20.5	37
TMG 434.50	434	50	66	38	10	42	M 12	80	15	143	40	190	85	182	46	410	11	24.5	58
TMG 434.55	434	55	66	38	10	42	M 12	80	15	143	40	190	85	182	46	410	11	24.5	58
TMG 434.60	434	60	66	38	10	42	M 12	80	15	143	40	190	85	182	46	410	11	24.5	58
TMG 498.60	498	60	73	38	10	42	M 12	80	15	174	47	205	100	199	48	468	13	28.5	97
TMG 498.70	498	70	73	38	10	42	M 12	80	15	174	47	205	100	199	48	468	13	28.5	97
TMG 550.70	550	70	84	42	12	45	M 12	110	18	188	52	228	120	223	53	520	13	28.5	121
TMG 550.85	550	85	84	42	12	45	M 12	110	18	188	52	228	120	223	53	520	13	28.5	120
TMG 625.80	625	80	115	48	14	51.5	M 16	110	22	185	73	257	130	252	126	600	12.5	30	215
TMG 625.90	625	90	115	48	14	51.5	M 16	110	22	185	73	257	130	252	126	600	12.5	30	215
TMG710.100	710	100	108	48	14	51.5	M 16	110	30	255	70	293.5	160	288.5	60	675	17	40.5	270
TMG710.125	710	125	108	48	14	51.5	M 16	110	30	255	70	293.5	160	288.5	60	675	17	40.5	267
TMG850.125	850	125	110	55	16	59	M 16	110	34	294	80	310	170	304	70	805	17	44.5	410
TMG850.135	850	135	110	55	16	59	M 16	110	34	294	80	310	170	304	70	805	17	44.5	415
