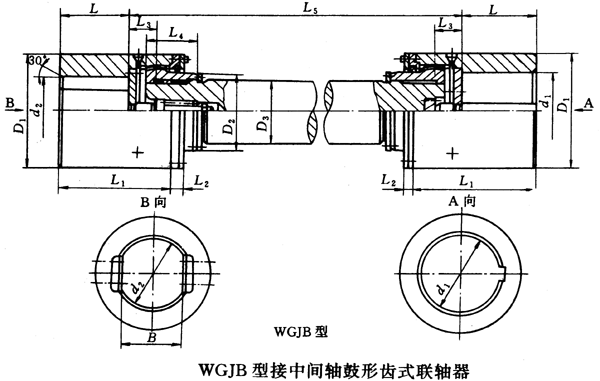

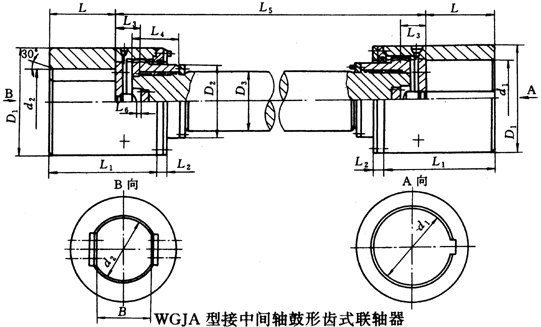

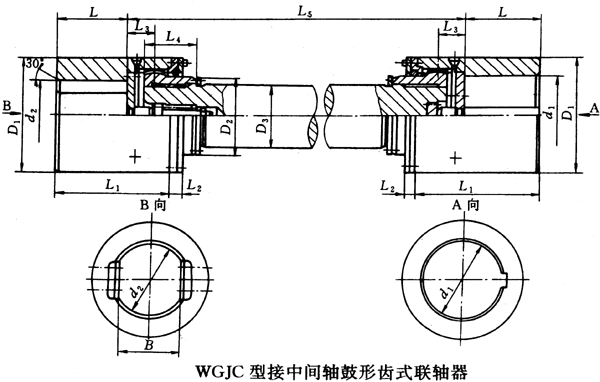

    WGJ型接中間軸型，有三種型式：WGJA型基本型；WGJB型有軸向緩沖裝置型；WGJC型內齒圈組合型。適用于WGJ7~WGJ23型，WGJ型基本參數和主要尺寸見下表。

WGJ型鼓形齒式聯軸器基本參數和主要尺寸（JB/T8821-98）/mm

型號 公稱轉矩Tn/N·m 圓柱形軸孔尺寸 扁孔形軸孔尺寸 D1 D2 D­3 L1 L2 L­3 L4 L5 min L6 質量m/kg 轉動慣量I/kg·m2 潤滑油脂用量/mL d1、d2 L d2 max L max B max L5min 質量 增長每米的質量 L5min的轉動慣量 增長每米的轉動慣量 J1型 WGJ1 6.3 60、63 107 80 132 60 130 85 70 170 30 35 90 500 3 46 30.2 0.05 0.018 150 65、70 71、75 80 132 195 WGJ2 11.2 70、71、75 107 100 167 75 160 110 90 175 30 40 110 500 3 76 49.9 0.28 0.05 250 80、85 132 200 90、95 100 167 235 WGJ3 18 80、85 132 110 167 85 180 120 100 210 32 46 120 600 3 105 61.65 0.43 0.07 350 90、95 100、110 167 245 WGJ4 25 80、85 132 125 167 95 200 140 110 220 32 50 140 600 3 140 74.6 0.73 0.158 450 90、95 100、110、120、125 167 253 WGJ5 31.5 90、95 132 140 202 105 230 160 130 225 38 54 160 600 5 200 104 1.43 0.22 650 100、110 167 260 120、125 130、140 202 295 WGJ6 50 110、120 167 160 242 120 260 180 140 287 38 84 180 800 5 280 121 2.56 0.296 900 130 202 322 140、150 160 242 362 WGJ7 63 140、150 202 190 282 140 280 200 160 336 38 85 200 800 5 380 158 4.26 0.501 1400 160 242 376 170、180 190 282 416 WGJ8 80 160、170、180 242 200 282 160 300 220 180 392 44 95 220 1000 5 480 200 6.02 0.81 1800 190、200 282 432 WGJ9 100 170、180 242 220 282 170 330 230 200 392 44 95 230 1000 5 550 247 7.95 1.24 2100 190、200、220 282 432 WGJ10 125 190、200、220 282 240 330 180 355 250 220 442 51 98 250 1000 5 720 298 12.7 1.8 2500 240 330 490 WGJ11 200 190、200、220 282 260 330 200 410 290 240 457 51 106 280 1200 5 1110 355 25.95 2.56 3000 240、250、260 330 505 WGJ12 315 240、250、260 330 300 380 220 460 320 260 518 57 112 300 1200 6 1480 417 43.43 3.52 4000 280、300 380 568 WGJ13 450 280、300、320 380 340 450 250 510 360 300 596 57 136 340 1400 6 2020 555 71.76 6.24 5200 340 450 666 WGJ14 560 300、320 380 360 450 280 560 400 320 628 64 145 380 1500 6 2600 631 114.4 8.1 6500 340、360 450 698 WGJ15 710 340、360、380 450 400 540 300 610 430 350 716 64 160 400 1500 6 3300 755 178 11.6 8000 400 540 806 WGJ16 900 360、380 550 420 650 320 660 460 380 842 64 172 440 1600 10 4300 890 272 16 10000 400、420 650 942 WGJ17 1120 400、420、440、450、460 650 460 650 350 710 500 470 964 64 182 480 1800 10 5500 1090 392 24 12000 WGJ18 1250  420、440、450、460、480、500 650 500 650 380 760 540 460 990 76 195 520 2000 10 6700 1310 553 35 15000 WGJ19 1600 440、450、460、480、500 650 530 800 400 810 580 500 1005 76 215 540 2000 10 8350 1540 805 48 16500 530 800 1155 WGJ20 2000 450、460、480、500 650 560 800 420 860 600 530 1031 76 225 560 2000 10 9500 1730 1024 61 18500 530、560 800 1181 WGJ21 2240 480、500 650 600 800 450 910 650 560 1056 76 236 600 2500 10 11500 1930 1334 75.66 21000 530、560、600 800 1206 WGJ22 2800 530、560、600、630 800 630 800 480 965 680 600 1230 82 246 640 2500 13 12600 2220 1621 99.9 24000 WGJ23 3150 560、600、630 800 670 900 500 1000 710 630 1250 82 265 680 2500 13 17900 2450 2579 122 27000 670 900 1350     注：1.質量及轉動慣量是按圓柱形最大軸孔直徑且中間軸長度L5min時計算得出的近似值。           2.一般情況下，聯軸器軸孔主動端為圓柱形，從動端為扁孔形，如需要兩端均可為圓柱形。           3.型號1～15如需要Y型軸伸允許按GB/T3852選用。           4.扁孔形軸孔時，d2­和B的極限公差為H9。

    WGJ型鼓形齒式聯軸器選用說明：

    1）WGJ1~WGJ15型選用J_­1­­­型軸孔：WGJ16～WGJ23型選用Y型軸孔；同一規格可根據聯接軸伸的不同，按標準任意組合選用。

    2）軸孔和鍵槽按GB/T3852的規定。如采用過盈配合油壓裝卸的無鍵聯接，可與聯軸器專業生產廠協商確定。過盈配合油壓裝卸的無鍵聯接軸孔的型式，環形槽和油孔接口尺寸按JB/T6136的規定。

    3）軸孔直徑670mm時，其鍵槽采用D型。

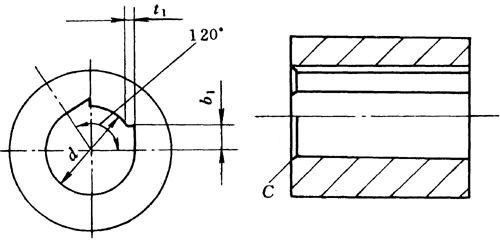

D型鍵槽尺寸 軸孔直徑d（H7） 鍵槽深度t­1 鍵槽寬度b1 倒角C 670+0.08   0 67 0 -0.3 210 12     4）圓柱形軸孔倒角按GB/T6403.4的規定。     5）WGJ型鼓形齒式聯軸器允許正、反轉。 承載系數K1（JB/T8821-98） 承載系數 實際角向偏移量△αS <0.25° 0.5° 0.75° 1° 1.25° 1.5° 1.75° 2° 2.25° 2.5° 2.75° 3° K1 0.84 0.75 0.68 0.61 0.54 0.49 0.44 0.39 0.35 0.31 0.28 0.25 工況系數K（JB/T8821-98） 工作機械 熱軋機（可逆式） 冷軋機（不可逆式） 熱軋機（不可逆式） 平整軋機 精光軋機 工況系數K 2.75 1.5 1.75 1.5 1.5 轉速n2（JB/T8821-98） 型號 WGJ1 WGJ2 WGJ3 WGJ4 WGJ5 WGJ6 WGJ7 WGJ8 WGJ9 WGJ10 WGJ11 WGJ12 n2/r·min-1 5877 4775 4244 3820 3322 2938 2728 2547 2315 2152 1863 1661 型號 WGJ13 WGJ14 WGJ15 WGJ16 WGJ17 WGJ18 WGJ19 WGJ20 WGJ21 WGJ22 WGJ23 n2/r·min-1 1498 1364 1252 1158 1076 1005 943 888 840 792 762 修正系數f(JB/T8821-98) 型號 實際角向偏移量△αS 0.25° 0.5° 0.75° 1° 1.25° 1.5° 1.75° 2° 2.25° 2.5° 2.75° 3° f WGJ1 1 0.86 0.57 0.43 0.34 0.29 0.25 0.22 0.19 0.17 0.16 0.14 WGJ2 1 0.86 0.57 0.43 0.34 0.29 0.25 0.22 0.19 0.17 0.16 0.14 WGJ3 1 0.82 0.55 0.41 0.33 0.27 0.23 0.21 0.18 0.16 0.15 0.14 WGJ4 1 0.82 0.55 0.41 0.33 0.27 0.23 0.21 0.18 0.16 0.15 0.14 WGJ5 1 0.88 0.59 0.44 0.35 0.29 0.25 0.22 0.2 0.18 0.16 0.15 WGJ6 1 0.86 0.57 0.43 0.34 0.29 0.25 0.22 0.19 0.17 0.16 0.14 WGJ7 1 0.86 0.57 0.43 0.34 0.29 0.25 0.22 0.19 0.17 0.16 0.14 WGJ8 1 0.84 0.56 0.42 0.34 0.28 0.24 0.21 0.19 0.17 0.15 0.14 WGJ9 1 0.86 0.57 0.43 0.34 0.29 0.25 0.22 0.19 0.17 0.16 0.14 WGJ10 1 0.86 0.57 0.43 0.34 0.29 0.25 0.22 0.19 0.17 0.16 0.14 WGJ11 1 0.84 0.56 0.42 0.34 0.28 0.24 0.21 0.19 0.17 0.15 0.14 WGJ12 1 0.8 0.53 0.4 0.32 0.27 0.23 0.2 0.18 0.16 0.15 0.13 WGJ13 1 0.8 0.53 0.4 0.32 0.27 0.23 0.2 0.18 0.16 0.15 0.13 WGJ14 1 0.82 0.55 0.41 0.33 0.27 0.23 0.21 0.18 0.16 0.15 0.14 WGJ15 1 0.82 0.55 0.41 0.33 0.27 0.23 0.21 0.18 0.16 0.15 0.14 WGJ16 1 0.82 0.55 0.41 0.33 0.27 0.23 0.21 0.18 0.16 0.15 0.14 WGJ17 1 0.82 0.55 0.41 0.33 0.27 0.23 0.21 0.18 0.16 0.15 0.14 WGJ18 1 0.86 0.57 0.43 0.34 0.29 0.25 0.22 0.19 0.17 0.16 0.14 WGJ19 1 0.84 0.56 0.42 0.34 0.28 0.24 0.21 0.19 0.17 0.15 0.14 WGJ20 1 0.82 0.55 0.41 0.33 0.27 0.23 0.21 0.18 0.16 0.15 0.14 WGJ21 1 0.84 0.56 0.42 0.34 0.28 0.24 0.21 0.19 0.17 0.15 0.14 WGJ22 1 0.82 0.55 0.41 0.33 0.27 0.23 0.21 0.18 0.16 0.15 0.14 WGJ23 1 0.82 0.55 0.41 0.33 0.27 0.23 0.21 0.18 0.16 0.15 0.14
