WGZ型帶制動輪鼓形齒式聯軸機基本參數和主要尺寸(JB/T7003-93)

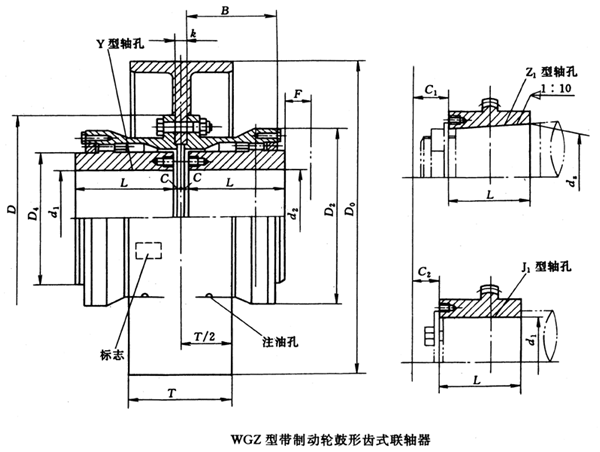

WGZ型帶制動輪鼓形齒式聯軸器外形及安裝尺寸(JB/T7003-93)

WGZ型帶制動輪鼓形齒式聯軸器基本參數和主要尺寸(JB/T7003-93)/mm

型號	公稱轉矩Tn /N·m	許用轉速[n] /r·min^-1	軸孔直徑 d₁、d₂、d_Z	軸孔長度 L		D₀	D	D₂	D₄	B	F	C	C₁	C₂	質量 m/kg	轉動慣量I /kg·m²	潤滑脂用量 /mL
				Y	J₁、Z₁
WGZ1	710	4000	12、14、	32	-	160 200 250	122	98	60	58	30	30	-	-	5.62	0.0078	0.11
			16、18、19	42	-							20	-	-
			20、22、24	52	-							10	-	-
			25、28	62	44							3	19	18
			30、32、35、38	82	60								23	12
			40、42	112	84								29	12
WGZ2	1250	4000	22、24	52	-	200 250 315	150	118	77	68	30	20	-	-	9.65	0.022	0.12
			25、28	62	-							10	-	-
			30、32、35、38	82	60							3	23	16
			40、42、45、48、50、55、56	112	84								29	16
WGZ3	2500	4000	22、24	52	-	200 250 315	170	140	90	80	30	33	-	-	16.5	0.047	0.2
			25、28	62	-							23	-	-
			30、32、35、38	82	60							3	23	25
			40、42、45、48、50、55、56	112	84								29	16
			60、63	142	107								36
WGZ4	4500	3000	30、32、35、38	82	-	250 315 400	200	160	112	90	30	13	-	-	25.3	0.098	0.28
			40、42、45、48、50、55、56	112	84							3	29	17
			60、63、65、70、71、75	142	107								36
			80	172	132								41
WGZ5	7100	3000	30、32、35、38	82	-	315 400	225	180	128	100	30	23	-	-	34.7	0.174	0.45
			40、42、45、48、50、55、56	112	84							3	29	19
			60、63、65、70、71、75	142	107								36
			80、85、90	172	132
WGZ6	10000	3000	32、35、38	82	-	315 400	245	200	145	112	30	35	-	-	51.3	0.29	0.65
			40、42、45、48、50、55、56	112	-							5	-	-
			60、63、65、70、71、75	142	107								38	20
			80、85、90、95	172	132								43
			100	212	167								48
WGZ7	14000	2500	32、35、38	82	-	400 500	272	230	160	122	30	45	-	-	68	0.53	0.8
			40、42、45、48、50、55、56	112	-							15	-	-
			60、63、65、70、71、75	142	107							5	38	20
			80、85、90、95	172	132								43
			100、110	202	167								48
WGZ8	20000	2500	55、56	112	-	400 450	290	245	176	136	30	29	--		79	0.71	0.95
			60、63、65、70、71、75	142	107							5	38	34
			80、85、90、95	172	132								43	20
			100、110、120、125	212	167								48	20
WGZ9	25000	2000	65、70、71、75	142	107	400 500 630	315	265	190	140	30	5	38	38	106.5	1.05	1.3
			80、85、90、95	172	132								43	28
			100、110、120、125	212	167								48
			130、140	252	202								53
WGZ10	40000	2000	75	142	-	400 500 630	355	300	225	165	30	28	-	-	159	1.74	1.6
			80、85、90、95	172	132							5	43	38
			100、110、120、125	212	167								48	28
			130、140、150	252	202								53
			160	302	242								63
WGZ11	56000	1700	85、90、95	172	-	500 630 710	412	345	256	180	40	15	-	-	215	3.67	2
			100、110、120、125	212	162							8	51	52
			130、140、150	252	202								56
			160、170、180	302	242
WGZ12	80000	1700	120、125	212	162	500 630 710	440	375	288	207	40	8	51	45	303	6.4	3.4
			130、140、150	252	202								56	32
			160、170、180	302	242								66
			190、200	352	282								76
WGZ13	112000	1700	140、150	252	202	630 710	490	425	320	235	50	8	56	38	391	10.45	4.4
			160、170、180	302	242								66	32
			190、200、220	352	282								76
WGZ14	160000	1500	160、170、180	302	242	710 800	545	462	362	265	50	10	68	32	523	17.48	6.6
			190、200、220	352	282								78
			240、250、260	410	330								-	10

注：1.質量與轉動慣量是按最大軸孔直徑的Y型軸孔計算的近似值，未計算制動輪。

2.錐型軸孔最大軸徑至220mm。

WGZ制動輪的主要尺寸、質量和轉動慣量(JB/T7003-93)

WGZ型帶制動輪鼓形齒式聯軸機實體模型(JB/T7003-93)

頁次：1/1 每頁10條共3條信息分頁：[1]

陜西新力傳動機械有限公司

電話：029-33688901 傳真：029-33688901 地址：陜西省咸陽市西咸新區灃西新城

減速機減速機超市 Reducer - Gearbox

制動輪直徑D₀	T	k	質量m /kg	轉動慣量 I/kg·m²	制動輪直徑D₀	T	k	質量m /kg	轉動慣量 I/kg·m²
160	70	6	2.83	0.014	500	210	18	56.3	3.07
200	85	8	5.2	0.043	630	265	22	101.3	8.55
250	105	10	10.1	0.128	710	300	22	145.8	15.52
315	135	12	17.2	0.354	800	340	26	203	26.76
400	170	14	33.4	1.11
