產品展示

SWZ型整體軸承座十字軸式萬向聯軸機特點（JB/T3242-93）

SWZ型十字軸式萬向聯軸器有7種雙聯型式，適用于軋鋼機械、起重運輸機械及其他重型機械，聯接兩個不同軸線傳動軸系，回轉直徑160～550mm，傳遞公稱轉矩18～800kN·m，軸線折角β≤10°。

SWZ型十字軸萬向聯軸器雙聯型式

圖示	型式代號	名稱
	BH	標準伸縮焊接型
	WH	無伸縮焊接型
	LH	長伸縮焊接型
	WD	無伸縮短型
	BF	標準伸縮法蘭型
	WF	無伸縮法蘭型
	CF	長伸縮法蘭型

BH型標準伸縮焊接式萬向聯軸機基本參數和主要尺寸（JB/T3242-93）

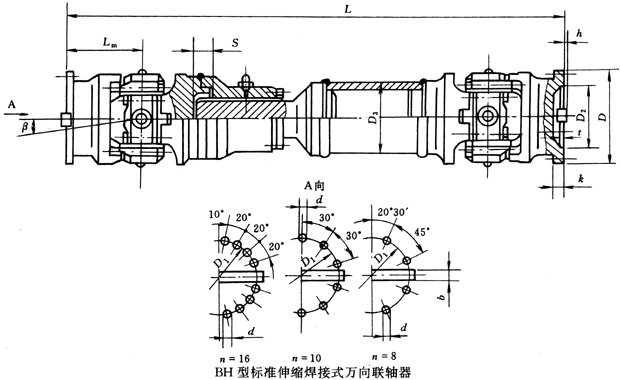

BH型標準伸縮焊接式萬向聯軸器外形及安裝尺寸（JB/T3242-93）

BH型標準伸縮焊接式萬向聯軸器（JB/T3242-93）

BH型標準伸縮焊接式萬向聯軸器基本參數和主要尺寸（JB/T3242-93）/mm

型號	回轉 直徑 D	公稱轉 矩T_n/ kN·m	疲勞轉 矩T_f/ kN·m	軸線折角β/ (°)≤	伸縮量S	L_min	L_m	D₁	D₂ (H7)	D₃	k	t	b (h9)	h	n-d	轉動慣量 I/kg·m²		質量m/kg
型號	回轉 直徑 D	公稱轉 矩T_n/ kN·m	疲勞轉 矩T_f/ kN·m	軸線折角β/ (°)≤	伸縮量S	L_min	L_m	D₁	D₂ (H7)	D₃	k	t	b (h9)	h	n-d	L_min	增長100	L_min	增長100
SWZ160BH	160	18	9	≤10	75	850	120	138	95	114	15	5	20	6	8-13	0.207	0.008	80	3.02
SWZ190BH	190	31.5	16		80	935	135	165	115	133	17	5	25	7	8-15	0.458	0.015	126	4.11
SWZ220BH	220	45	22		100	1085	155	190	130	159	20	6	32	9	8-17	0.973	0.031	198	5.96
SWZ260BH	260	80	40		115	1220	180	228	155	194	25	6	40	12.5	8-19	2.249	0.061	323	7.82
SWZ300BH	300	125	63		120	1455	215	260	180	219	30	7	40	15	10-23	4.473	0.093	477	9.37
SWZ350BH	350	200	100		130	1585	235	310	210	273	35	8	50	16	10-23	9.958	0.216	767	13.62
SWZ400BH	400	280	140		145	1785	270	358	240	299	40	8	70	18	10-25	18.749	0.347	1125	18.72
SWZ425BH	425	355	180		145	1865	295	376	255	325	42	10	80	20	16-28	25.797	0.432	1351	19.18
SWZ450BH	450	450	224		185	1990	300	400	270	351	44	10	80	20	16-28	34.681	0.586	1627	22.31
SWZ500BH	500	600	315		200	2200	340	445	300	377	47	12	90	22.5	16-31	58.038	0.854	2227	28.76
SWZ550BH	550	800	400		210	2345	355	492	320	426	50	12	100	22.5	16-31	90.588	1.272	2835	32.87

注：1.T_f為在交變負荷下按疲勞強度所允許的轉矩。

2. L_min為縮短后的最小長度。

3.L為安裝長度，按需要確定。

WH型無伸縮焊接式萬向聯軸機基本參數和主要尺寸（JB/T3242-93）

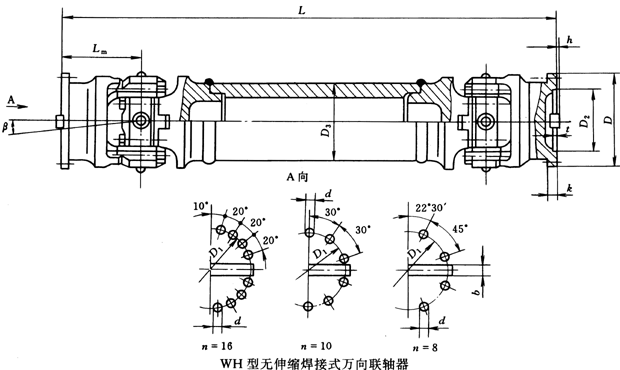

WH型無伸縮焊接式萬向聯軸器外形及安裝尺寸（JB/T3242-93）

WH型無伸縮焊接式萬向聯軸器（JB/T3242-93）

WH型無伸縮焊接式萬向聯軸器基本參數和主要尺寸（JB/T3242-93）/mm

型號	回轉 直徑 D	公稱轉 矩T_n/ kN·m	疲勞轉 矩T_f/ kN·m	軸線折角β/ (°)≤	L_min	L_m	D₁	D₂ (H7)	D₃	k	t	b (h9)	h	n-d	轉動慣量 I/kg·m²		質量m/kg
型號	回轉 直徑 D	公稱轉 矩T_n/ kN·m	疲勞轉 矩T_f/ kN·m	軸線折角β/ (°)≤	L_min	L_m	D₁	D₂ (H7)	D₃	k	t	b (h9)	h	n-d	L_min	增長100	L_min	增長100
SWZ160WH	160	18	9	≤10	580	120	138	95	114	15	5	20	6	8-13	0.176	0.008	61	3.02
SWZ190WH	190	31.5	16		650	135	165	115	133	17	5	25	7	8-15	0.392	0.015	96	4.11
SWZ220WH	220	45	22		760	155	190	130	159	20	6	32	9	8-17	0.824	0.031	151	5.96
SWZ260WH	260	80	40		880	180	228	155	194	25	6	40	12.5	8-19	1.893	0.061	248	7.82
SWZ300WH	300	125	63		1010	215	260	180	219	30	7	40	15	10-23	3.885	0.095	319	9.37
SWZ350WH	350	200	100		1120	235	310	210	273	35	8	50	16	10-23	8.309	0.216	590	13.62
SWZ400WH	400	280	140		1270	270	358	240	299	40	8	70	18	10-25	15.81	0.347	862	18.72
SWZ420WH	420	355	180		1350	295	376	255	325	42	10	80	20	16-28	21.697	0.432	940	19.18
SWZ450WH	450	450	224		1450	300	400	270	351	44	10	80	20	16-28	28.967	0.586	1256	22.31
SWZ500WH	500	600	315		1630	340	445	300	377	47	12	90	22.5	16-31	49.12	0.854	1725	28.76
SWZ550WH	550	800	400		1710	355	492	320	426	50	12	100	22.5	16-31	76.478	1.272	2213	32.87

注：1. T_f為在交變負荷下按疲勞強度所允許的轉矩。

2.L為安裝長度，按需要確定。

CH型長伸縮焊接式萬向聯軸機基本參數和主要尺寸（JB/T3242-93）

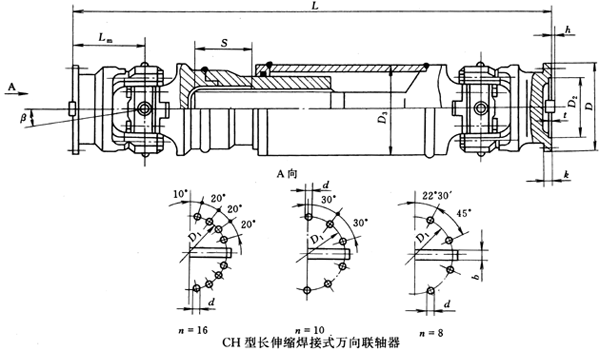

CH型長伸縮焊接式萬向聯軸器基本參數和主要尺寸（JB/T3242-93）

CH型長伸縮焊接式萬向聯軸器（JB/T3242-93）

CH型長伸縮焊接式萬向聯軸器基本參數和主要尺寸（JB/T3242-93）/mm

型號	回轉 直徑 D	公稱轉矩T_n/ kN·m	疲勞轉 矩T_f/ kN·m	軸線折角β/ (°)≤	伸縮量S	L_min	L_m	D₁	D₂ (H7)	D₃	k	t	b (h9)	h	n-d	轉動慣量 I/kg·m²		質量m/kg
型號	回轉 直徑 D	公稱轉矩T_n/ kN·m	疲勞轉 矩T_f/ kN·m	軸線折角β/ (°)≤	伸縮量S	L_min	L_m	D₁	D₂ (H7)	D₃	k	t	b (h9)	h	n-d	L_min	增長 100	L_min	增長100
SWZ160CH	160	18	9	≤10	170	1010	120	138	95	135	15	5	20	6	8-13	0.232	0.01	95	5.75
SWZ190CH	190	31.5	16		210	1170	135	165	115	155	17	5	25	7	8-15	0.516	0.017	152	7.53
SWZ220CH	220	45	22		250	1370	155	190	130	180	20	6	32	9	8-17	1.127	0.03	247	10.12
SWZ260CH	260	80	40		290	1540	180	228	115	220	25	6	40	12.5	8-19	2.623	0.051	403	14.73
SWZ300CH	300	125	63		290	1680	215	260	180	250	30	7	40	15	10-23	5.079	0.093	578	18.41
SW350CH	350	200	100		340	1920	235	310	210	290	35	8	50	16	10-23	11.746	0.185	959	27.19
SW400CH	400	280	140		390	2240	270	358	240	320	40	8	70	18	10-25	21.8	0.262	1398	32.38
SW425CH	425	355	180		390	2310	295	376	255	350	42	10	80	20	16-28	30.022	0.34	1671	38.01
SW450CH	450	450	224		460	2480	300	400	270	370	44	10	80	20	16-28	41.087	0.461	2043	43.65
SW500CH	500	600	315		460	2720	340	445	300	400	47	12	90	22.5	16-31	66.122	0.613	2682	50.48
SW550CH	550	800	400		550	2950	355	492	320	450	50	12	100	22.5	16-31	108.055	0.984	3605	63.22

注：1.T_f為在交變負荷下按疲勞強度所允許的轉矩。

2. L_min為縮短后的最小長度。

3.L為安裝長度，按需要確定。

WD型無伸縮短式萬向聯軸機基本參數和主要尺寸（JB/T3242-93）

WD型無伸縮短式萬向聯軸器外形及安裝尺寸（JB/T3242-93）

WD型無伸縮短式萬向聯軸器（JB/T3242-93）

WD型無伸縮短式萬向聯軸器基本參數和主要尺寸（JB/T3242-93）/mm

型號	回轉 直徑D	公稱轉矩 T_n/kN·m	疲勞轉矩 T_f/kN·m	軸線折角 β/(°)≤	L	L_m	D₁	D₂ (H7)	b (h9)	k	t	h	n-d	轉動慣量 I/kg·m²	質量m/kg
SWZ160WD	160	18	9	≤10	480	120	138	95	20	15	5	6	8-13	0.179	56
SWZ190WD	190	31.5	16		540	135	165	115	25	17	5	7	8-13	0.406	90
SWZ220WD	220	45	22		620	155	190	130	32	20	6	9	8-17	0.835	138
SWZ260WD	260	80	40		720	180	228	155	40	25	6	12.5	8-19	1.910	226
SWZ300WD	300	125	63		860	215	260	180	40	30	7	15	10-23	4.005	356
SWZ350WD	350	200	100		940	235	310	210	50	35	8	16	10-23	8.148	532
SWZ400WD	400	280	140		1080	270	358	240	70	40	8	18	10-25	16	800
SWZ425WD	425	355	180		1180	295	376	255	80	42	10	20	16-28	22.217	984
SWZ450WD	450	450	224		1200	300	400	270	80	44	10	20	16-28	28.451	1124
SWZ500WD	500	600	315		1360	340	445	300	90	47	12	22.5	16-31	49.125	1572
SWZ550WD	550	800	400		1420	355	492	320	100	50	12	22.5	16-31	75.096	1986
SWZ600WD	600	1000	500		1560	390	536	360	90	55	15	22.5	16-37	116.82	2576
SWZ650WD	650	1250	630		1660	415	586	390	100	55	15	25	16-37	171.218	3242
SWZ700WD	700	1600	800		1760	440	636	420	100	60	15	30	18-37	244.265	3988
SWZ750WD	750	2000	1000		2000	500	675	450	125	65	15	32.5	18-43	365.625	5200
SWZ800WD	800	2500	1250		2100	525	712	480	135	70	18	35.5	16-50	497.12	6214
SWZ850WD	850	3000	1600		2200	550	762	510	135	70	18	35.5	18-50	663.797	7350
SWZ900WD	900	3550	1800		2400	600	800	540	150	80	18	40	16-58	910.035	8988
SWZ950WD	950	4200	2000		2460	615	850	570	150	80	20	40	18-58	1158.533	10266
SWZ1000WD	1000	5000	2500		2400	600	890	600	165	90	20	45	16-66	1387	11096
SWZ1100WD	1100	6500	3150		2680	670	980	660	180	95	22	47.5	16-74	2267.843	14994
SWZ1200WD	1200	8200	4000		2860	715	1080	720	200	110	25	52.5	18-74	3427.92	19044

注：T_f為在交變負荷下按疲勞強度所允許的轉矩。

BF型標準伸縮法蘭式萬向聯軸機基本參數和主要尺寸（JB/T3242-93）

BF型標準伸縮法蘭式萬向聯軸器基本參數和主要尺寸（JB/T3242-93）

BF型標準伸縮法蘭式萬向聯軸器（JB/T3242-93）

型號	回轉 直徑 D	公稱轉矩 T_n/ kN·m	疲勞轉矩 T_f/ kN·m	軸線折角 β/ (°)≤	伸縮量S	L_min	L_m	D₁	D₂ (H7)	D₃	k	t	b (h9)	h	n-d	轉動慣量 I/kg·m²		質量m/kg
型號	回轉 直徑 D	公稱轉矩 T_n/ kN·m	疲勞轉矩 T_f/ kN·m	軸線折角 β/ (°)≤	伸縮量S	L_min	L_m	D₁	D₂ (H7)	D₃	k	t	b (h9)	h	n-d	L_min	增長 100	L_min	增長100
SWZ160BF	160	18	9	≤10	75	980	120	138	95	114	15	5	20	6	8-13	0.244	0.008	96	3.02
SWZ190BF	190	31.5	16		80	1090	135	165	115	133	17	5	25	7	8-15	0.539	0.015	150	4.11
SWZ220BF	220	45	22		100	1260	155	190	130	159	20	6	32	9	8-17	1.151	0.031	238	5.96
SWZ260BF	260	80	40		115	1420	180	228	115	194	25	6	40	12.5	8-19	2.672	0.061	388	7.82
SWZ300BF	300	125	63		120	1600	215	260	180	219	30	7	40	15	10-23	5.312	0.096	574	9.37
SWZ350BF	350	200	100		130	1760	235	310	210	273	35	8	50	16	10-23	11.649	0.216	908	13.62
SWZ400BF	400	280	140		145	2040	270	358	240	299	40	8	70	18	10-25	21.87	0.347	1329	18.72
SWZ425BF	425	355	180		145	2150	295	376	255	325	42	10	80	20	16-28	30.548	0.432	1615	19.18
SWZ450BF	450	450	224		185	2300	300	400	270	351	44	10	80	20	16-28	41.31	0.586	1959	22.31
SWZ500BF	500	600	315		200	2600	340	445	300	377	47	12	90	22.5	16-31	68.419	0.854	2658	28.76
SWZ550BF	550	800	400		210	2670	355	492	320	426	50	12	100	22.5	16-31	106.809	1.272	3384	32.87
SWZ600BF	600	1000	500		220	2980	390	536	360	450	55	15	90	22.5	16-37	148.533	1.777	4368	42.66
SWZ650BF	650	1250	630		235	3140	415	586	390	500	55	15	100	25	16-37	242.5	2.509	5523	47.44
SWZ700BF	700	1600	800		255	3280	440	636	420	560	60	15	100	30	18-37	359.435	3.488	6926	51.3
SWZ750BF	750	2100	1000		265	3710	500	675	450	560	65	15	125	32.5	18-43	495.22	4.129	8506	62.89
SWZ800BF	800	2500	1250		290	3950	525	712	480	600	70	18	135	35.5	16-50	681.89	5.017	10320	75.13
SWZ850BF	850	3000	1600		295	4140	550	762	510	630	70	18	135	35.5	18-50	889.307	6.592	12097	79.28
SWZ900BF	900	3550	1800		320	4400	600	800	540	690	80	18	150	40	16-58	1254.017	8.868	14768	87.56
SWZ950BF	950	4200	2000		320	4520	615	850	570	730	80	20	150	40	18-58	1608.967	11.215	17034	99.14
SWZ1000BF	1000	5000	2500		330	4560	600	890	600	765	90	20	165	45	16-66	1957.082	13.55	18889	109.1
SWZ1100BF	1100	6500	3150		350	5010	670	980	660	840	95	22	180	47.5	16-74	3161.838	19.866	25130	132.93
SWZ1200BF	1200	8200	4000		365	5370	715	1080	720	920	110	25	200	52.5	18-74	4813.688	28.954	32142	161.97

注：1.T_f為在交變負荷下按疲勞強度所允許的轉矩。

2. L_min為縮短后的最小長度。

3.L為安裝長度，按需要確定。

WF型無伸縮法蘭式萬向聯軸機基本參數和主要尺寸（JB/T3242-93）

WF型無伸縮法蘭式萬向聯軸器基本參數和主要尺寸（JB/T3242-93）

WF型無伸縮法蘭式萬向聯軸器（JB/T3242-93）

WF型無伸縮法蘭式萬向聯軸器基本參數和主要尺寸（JB/T3242-93）/mm

型號	回轉 直徑 D	公稱轉矩 T_n/ kN·m	疲勞轉矩 T_f/ kN·m	軸線折角 β/ (°)≤	L_min	L_m	D₁	D₂ (H7)	D₃	k	t	b (h9)	h	n-d	轉動慣量 I/kg·m²		質量m/kg
型號	回轉 直徑 D	公稱轉矩 T_n/ kN·m	疲勞轉矩 T_f/ kN·m	軸線折角 β/ (°)≤	L_min	L_m	D₁	D₂ (H7)	D₃	k	t	b (h9)	h	n-d	L_min	增長 100	L_min	增長100
SWZ160WF	160	18	9	≤10	680	120	138	95	114	15	5	20	6	8-13	0.205	0.008	72	3.02
SWZ190WF	190	31.5	16		750	135	165	115	133	17	5	25	7	8-15	0.455	0.015	112	4.11
SWZ220WF	220	45	22		880	155	190	130	159	20	6	32	9	8-17	0.961	0.031	178	5.96
SWZ260WF	260	80	40		1010	180	228	155	194	25	6	40	12.5	8-19	2.225	0.061	293	7.82
SWZ300WF	300	125	63		1170	215	260	180	219	30	7	40	15	10-23	4.551	0.095	447	9.37
SWZ350WF	350	200	100		1280	235	310	210	273	35	8	50	16	10-23	9.6	0.216	688	13.62
SWZ400WF	400	280	140		1450	270	358	240	299	40	8	70	18	10-25	18.28	0.347	1004	18.72
SWZ425WF	425	355	180		1570	295	376	255	325	42	10	80	20	16-28	25.57	0.432	1238	19.18
SWZ450WF	450	450	224		1670	300	400	270	351	44	10	80	20	16-28	28.451	0.586	1481	22.31
SWZ500WF	500	600	315		1870	340	445	300	377	47	12	90	22.5	16-31	57.067	0.854	2019	28.76
SWZ550WF	550	800	400		1950	355	492	320	426	50	12	100	22.5	16-31	88.526	1.272	2.578	32.87
SWZ600WF	600	1000	500		2130	390	536	360	450	55	15	90	22.5	16-37	134.817	1.777	3307	42.26
SWZ650WF	650	1250	630		2260	415	586	390	500	55	15	100	25	16-37	200.093	2.509	4166	47.44
SWZ700WF	700	1600	800		2400	440	636	430	560	60	15	100	30	18-37	292.755	3.488	5225	51.3
SWZ750WF	750	2000	1000		2710	500	675	450	560	65	15	125	32.5	18-43	419.407	4.129	6572	62.89
SWZ800WF	800	2500	1250		2860	525	712	480	600	70	18	135	35.5	16-50	572.99	5.617	7900	75.13
SWZ850WF	850	3000	1600		2970	550	762	510	630	70	18	135	35.5	18-50	757.267	6.592	9234	79.28
SWZ900WF	900	3550	1800		3240	600	800	540	690	80	18	150	40	16-58	1056.733	8.868	11453	87.56
SWZ950WF	950	4200	2000		3300	615	850	570	730	80	20	150	40	18-58	1341.984	11.215	13026	99.14
SWZ1000WF	1000	5000	2500		3280	600	890	600	765	90	20	165	45	16-66	1619.261	13.55	14271	109.1
SWZ1100WF	1100	6500	3150		3630	670	980	660	840	95	22	180	47.5	16-74	2632.285	19.866	19126	132.93
SWZ1200WF	1200	8200	4000		3840	715	1080	720	920	110	25	200	52.5	18-74	3968.981	28.954	24158	161.97

注：1.T_f為在交變負荷下按疲勞強度所允許的轉矩。

2.L為安裝長度，按需要確定。

CF型長伸縮法蘭式萬向聯軸機基本參數和主要尺寸（JB/T3242-93）

CF型長伸縮法蘭式萬向聯軸器基本參數和主要尺寸（JB/T3242-93）

CF型長伸縮法蘭式萬向聯軸器（JB/T3242-93）

CF型長伸縮法蘭式萬向聯軸器基本參數和主要尺寸/mm

型號	回轉 直徑 D	公稱轉 矩T_n/ kN·m	疲勞轉 矩T_f /kN·m	軸線折角β/ (°)≤	伸縮量S	L_min	L_m	D₁	D₂ (H7)	D₃	k	t	b (h9)	h	n-d	轉動慣量 I/kg·m²		質量 m/kg
型號	回轉 直徑 D	公稱轉 矩T_n/ kN·m	疲勞轉 矩T_f /kN·m	軸線折角β/ (°)≤	伸縮量S	L_min	L_m	D₁	D₂ (H7)	D₃	k	t	b (h9)	h	n-d	L_min	增長 100	L_min	增長100
SWZ160CF	160	18	9	≤10	170	1160	120	138	95	135	15	5	20	6	8-13	0.267	0.01	110	5.075
SWZ190CF	190	31.5	16		210	1340	135	165	115	155	17	5	25	7	8-15	0.536	0.017	177	7.53
SWZ220CF	220	45	22		250	1560	155	190	130	180	20	6	32	9	8-17	1.296	0.03	284	10.12
SWZ260CF	260	80	40		290	1770	180	228	115	220	25	6	40	12.5	8-19	3.389	0.051	470	14.73
SWZ300CF	300	125	63		290	1930	215	260	180	250	30	7	40	15	10-23	5.9	0.093	672	18.41
SWZ350CF	350	200	100		340	2180	235	310	210	290	35	8	50	16	10-23	13.456	0.185	1102	27.19
SWZ400CF	400	280	140		390	2530	270	358	240	320	40	8	70	18	10-25	24.93	0.262	1599	32.38
SWZ425CF	425	355	180		390	2640	395	376	255	350	42	10	80	20	16-28	34.76	0.34	1934	38.01
SWZ450CF	450	450	224		460	2850	300	400	270	370	44	10	80	20	16-28	47.748	0.461	2377	43.55
SWZ500CF	500	600	315		460	3110	340	445	300	400	47	12	90	22.5	16-31	76.361	0.613	3105	50.48
SWZ550CF	550	800	400		550	3350	355	492	320	450	50	12	100	22.5	16-31	124.071	0.984	4145	63.22

注：1.T_f為在交變負荷下按疲勞強度所允許的轉矩。

2. L_min為縮短后的最小長度。

3.L為安裝長度，按需要確定。

SWZ型十字軸式萬向聯軸機與相配件的聯接（JB/T3242-93）

1）法蘭聯接是通過高強度螺栓及螺母把兩端法蘭聯接在其他相配件上。聯接螺栓只能從相配件的法蘭側裝入，螺母由另一側預緊。

SWZ型十字軸式萬向聯軸器與相配件的聯接（JB/T3242-93）

法蘭與相配件聯接尺寸及螺栓預緊力矩（JB/T3242-93）/mm

型號	回轉直徑D	螺栓數n	螺栓規格 d×l	預緊力矩 T_a/N·m	D₁	D₂(f8)	D₃	D₄ 0 -0.3	k	b(Js8)	h₁	t₁ +0.5 0	δ	L_1min
SWZ160	160	8	M12×50	120	138	95	114	116	15	20	6.5	4	0.05	60
SWZ190	190	8	M14×60	190	165	115	135	142	17	25	7.5	4	0.05	70
SWZ220	220	8	M16×65	295	190	130	158	164	20	32	9.8	5	0.05	78
SWZ260	260	8	M18×75	405	228	155	190	200	25	40	13	5	0.06	90
SWZ300	300	10	M22×90	780	260	180	214	224	30	40	15.5	6	0.06	108
SWZ350	350	10	M22×100	780	310	210	266	274	35	50	16.5	7	0.06	118
SWZ400	400	10	M24×120	1000	358	240	310	320	40	70	18.5	7	0.06	138
SWZ425	425	16	M27×120	1500	376	255	324	334	42	80	20.5	9	0.06	140
SWZ450	450	16	M27×120	1500	400	270	348	356	44	80	20.5	9	0.06	140
SWZ500	500	16	M30×140	2000	445	300	380	396	47	90	23	11	0.06	162
SWZ550	550	16	M30×140	2000	492	320	435	392	50	100	23	11	0.08	162
SWZ600	600	16	M36×150	3500	536	360	468	478	55	90	23	14	0.08	175
SWZ650	650	16	M36×150	3500	586	390	518	528	55	100	25.5	14	0.08	175
SWZ700	700	18	M36×160	3500	636	420	568	578	60	100	30.5	14	0.08	185
SWZ750	750	18	M42×180	5600	675	450	595	608	65	125	33	14	0.08	210
SWZ800	800	16	M48×200	9000	712	480	620	635	70	135	35.5	17	0.08	235
SWZ850	850	18	M48×200	9000	762	510	672	685	70	135	35.5	17	0.1	235
SWZ900	900	16	M56×220	14000	800	540	698	712	80	150	40.5	17	0.1	260
SWZ950	950	18	M56×220	14000	850	570	746	762	80	150	40.5	19	0.1	260
SWZ1000	1000	16	M64×240	20000	890	600	776	792	90	165	45.5	19	0.1	285
SWZ1100	1100	16	M72×260	30000	980	660	854	872	95	180	48	21	0.1	310
SWZ1200	1200	18	M72×280	30000	1080	720	954	972	110	200	53	24	0.1	330

2）端面齒聯接是通過端面齒、高強度螺栓及螺母把兩端法蘭聯接在其他相配件上。

SWZ型十字軸式萬向聯軸器與相配件的聯接（JB/T3242-93）

端面齒齒形尺寸及螺栓預緊力矩（JB/T3242-93）/mm

型號	回轉 直徑 D	D₁	D₂	D₃	k	L_1min	螺栓數n	螺栓規格 d×l	預緊力T_n/ N·m	齒數 Z	b	h	h₁	f	R	l₂	t₂	а	а₁
SWZ160	160	138	120	118	20	70	6	M12×60	120	36	6.972	3.13	9.46	0.6	2	5	12	6°50′20″	6°50′20″
SWZ190	190	165	140	145	25	80	6	M12×70	120	36	8.279	4.926	13.051	0.6	2	5	12	6°50′20″	6°50′20″
SWZ220	220	195	175	175	25	80	6	M12×70	120	48	7.194	3.585	10.07	0.45	2	5	15	5°8′12″	5°8′12″
SWZ260	260	235	210	215	30	90	6	M12×80	120	48	8.502	5.382	13.664	0.45	2	5	15	5°8′12″	5°8′12″
SWZ300	300	270	240	244	30	95	6	M16×80	295	60	7.05	4.576	11.872	0.36	2	5	15	4°6′49″	4°6′49″
SWZ350	350	320	280	294	35	105	6	M16×90	295	72	7.633	4.339	11.277	0.3	2	5	15	3°25′48″	3°25′48″
SWZ400	400	270	320	244	40	115	8	M16×100	295	72	8.724	4.338	13.112	0.2	2.25	5	16	3°25′48″	3°25′48″
SWZ425	425	385	340	352	42	130	8	M20×110	580	72	9.269	5.156	14.609	0.3	2.25	5	16	3°25′48″	3°25′48″
SWZ450	450	410	360	378	44	130	8	M20×110	580	96	7.361	5.905	9.367	0.45	2.25	10	16	2°34′26″	3°25′48″
SWZ500	500	450	400	412	47	140	12	M24×120	1000	96	8.18	4.259	11.617	0.45	2.25	10	16	2°34′26″	2°34′26″
SWZ550	550	500	440	462	50	150	12	M24×130	1000	96	8.997	5.382	13.864	0.45	2.25	10	18	2°34′26″	2°34′26″
SWZ600	600	550	480	512	55	160	16	M24×140	1000	120	7.852	3.899	10.719	0.36	2.5	10	18	2°3′25″	2°3′25″
SWZ650	650	590	520	542	55	165	16	M30×140	2000	120	8.507	4.117	11.354	0.36	2.5	10	18	2°3′25″	2°3′25″
SWZ700	700	640	560	392	60	175	18	M30×150	2000	120	9.162	5.017	13.153	0.36	2.5	10	18	2°3′25″	2°3′25″
SWZ750	750	690	600	642	65	185	18	M30×160	2000	120	9.816	5.915	14.95	0.36	2.5	10	18	2°3′25″	2°3′25″
SWZ800	800	730	640	672	70	210	18	M36×180	3500	144	8.726	4.328	11.956	0.45	2.5	15	18	1°43′	1°43′
SWZ850	850	780	680	722	70	210	18	M36×180	3500	144	9.271	5.076	13.453	0.45	2.5	15	20	1°43′	1°43′
SWZ900	900	820	740	752	80	235	18	M42×200	5800	144	9.816	5.825	14.95	0.45	2.5	15	20	1°43′	1°43′
SWZ950	950	870	780	802	80	235	18	M42×200	5800	144	10.362	6.575	16.451	0.45	2.5	15	20	1°43′	1°43′
SWZ1000	1000	900	840	822	90	280	20	M48×240	9000	180	8.726	4.058	11.956	0.72	2.5	15	20	2°44′43″	—
SWZ1100	1100	1000	920	922	95	280	20	M48×240	9000	180	9.598	5.257	4.354	0.72	2.5	15	25	2°44′43″	—
SWZ1200	1200	1080	1000	992	110	335	20	M56×280	14000	180	10.471	6.456	16.751	0.72	2.5	15	25	2°44′43″	—

SWZ型十字軸式萬向聯軸器與相配件的聯接（JB/T3242-93）

圓柱、圓錐、扁頭軸孔尺寸（JB/T3242-93）/mm

型號	d_2max	L_1max	B_max	D	L_m
SWZ160	110	167	95	160	300
SWZ190	140	202	120	190	350
SWZ220	160	242	140	220	410
SWZ260	190	282	160	260	460
SWZ300	220	282	190	300	490
SWZ350	250	330	200	350	560
SWZ400	300	380	240	400	640
SWZ425	320	380	280	425	660
SWZ450	340	450	290	450	730
SWZ500	380	450	300	500	770
SWZ550	420	540	320	550	870
SWZ600	440	540	360	600	900
SWZ650	480	540	380	650	930
SWZ700	530	680	400	700	1090
SWZ750	560	680	450	750	1130
SWZ800	600	680	480	800	1160
SWZ850	630	680	500	850	1190
SWZ900	710	850	580	900	1380
SWZ950	750	850	600	950	1400
SWZ1000	800	850	630	1000	1380
SWZ1100	850	950	670	1100	1530
SWZ1200	900	950	710	1200	1570

注：1.d₂、L₁、B的具體尺寸由設計者在表中規定的范圍內確定。

2.軸孔d₂若選用圓柱軸孔，當d₂≤630mm時，其軸孔及鍵槽型式尺寸按GB3852的規定，軸孔長度L₁，選短系列；當d₂＞630mm時，軸孔及鍵槽型尺寸由設計者自行規定。

SWZ型十字軸式萬向聯軸器與相配件的聯接（JB/T3242-93）

圓錐軸孔注油無鍵聯接油孔尺寸/mm

d_Z	a	b	d₃	h	r₁	r₂
100～150	3.5	5	4	1	4	1
＞150～200	4	6	5	1.25	4.5	1
＞200～250	5	7	5	1.5	5	1.6
＞250～300	6	8	6	1.5	6	1.6
＞300～400	8	10	7	2	7	1.6
＞400～500	9	12	8	2.5	8	2.5
＞500～650	10	14	10	3	10	2.5
＞650～800	12.5	16	12	3	12	2.5
＞800～1000	15	18	12	4	12	2.5

注：1.需經常裝卸時，可采用帶外錐套的注油無鍵聯接。

2.采用帶外錐套的注油無鍵聯接時，其外錐套的孔與軸的配合為H8/f7，外錐套的材料為45號鋼經調質處理。

3.當d₂＞720mm時，其注油孔則采用雙軸孔。

4.外錐面應刻有螺旋分油溝或軸向分油溝。

SWZ型整體軸承座十字軸式萬向聯軸機實體模型（JB/T3242-93）

BH標準伸縮焊接型萬向聯軸器 WH無伸縮焊接型萬向聯軸器

LH長伸縮焊接型萬向聯軸器 WD無伸縮短型萬向聯軸器

BF標準伸縮法蘭型萬向聯軸器 WF無伸縮法蘭型萬向聯軸器

CF長伸縮法蘭型萬向聯軸器

如初次打開請耐心等待安裝瀏覽插件

若安裝不成功請點擊下載eDrawings 2007瀏覽插件

頁次：1/1 每頁10條共10條信息分頁：[1]
