產品展示

特性及應用：

CKA型為基本型楔塊超越離合器，使用時可根據需要安裝軸承以承受軸向與徑向負載。單向自鎖可靠，反向解脫輕便。適用極限轉速為：800～2500r/min，公稱轉矩為：31.5～4500N·m。常用于包裝機械、印刷機械、食品機構、醫療機械、紡織機械、各種機床和減速機等機械傳動。

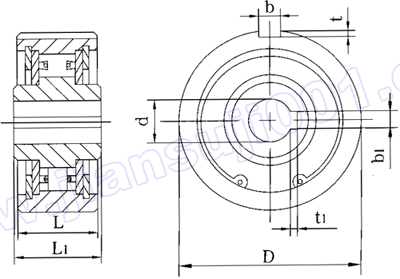

結構型式：

CKA型（基本型）單向楔塊超越離合器基本參數和主要尺寸單位：mm

序號	代號	型號	公稱轉矩 Tn （N·m）	超越時的極限轉速 n （r/min）	外環			內環			質量 m （kg）
序號	代號	型號	公稱轉矩 Tn （N·m）	超越時的極限轉速 n （r/min）	D （h7）	鍵槽（b×t）	L	d （H7）	鍵槽（b₁×t₁）	L₁	質量 m （kg）
1		CKA50×24－10	31.5	2500	50	3×1.8	22	10	3×1.4	24	0.24
2	CKA1	CKA50×24－12	31.5	2500	50	3×1.8	22	12	3×1.4	24	0.24
3		CKA52×24－16	31.5	2250	52	5×1.9	22	15	3×1.4	24	0.27
4	CKA2	CKA55×24－18	50	2250	55	4×2.5	22	18	4×1.8	24	0.28
5		CKA60×22－19	63	2000	60	6×3.5	22	19	6×2.8	22	0.30
6	CKA3	CKA60×24－10	63	2000	60	6×3.5	22	20	6×2.8	24	0.33
7		CKA63×26－24	100	1800	63	6×3.5	24	24	6×2.8	24	0.37
8	CKA4	CKA63×26－25	100	1800	63	6×3.5	24	25	6×2.8	26	0.37
9	CKA5	CKA63×32－25	140	1800	63	6×3.5	30	25	6×2.8	32	0.48
10		CKA65×26－24	100	1800	70	6×3.5	24	24	6×2.8	26	0.38
11		CKA70×32－12	150	1500	70	8×4.0	30	12	3×1.4	32	0.67
12		CKA70×24－20	150	1500	70	6×3.5	22	20	6×2.8	24	0.62
13		CKA70×32－25	150	1500	70	8×4.0	30	25	8×3.3	32	0.63
14		CKA70×32－28	180	1500	72	8×.0	30	28	8×3.3	32	0.60
15		CKA72×27－25	180	1500	75	6×3.5 L=14	20	25	8×3.3	27	0.54
16		CKA75×40－25	180	1500	80	8×4.0	30	25	8×3.3	40	0.79
17		CKA80×32－22	200	1500	80	8×4.0	30	22	6×2.8	32	1.29
18		CKA80×32－25	200	1500	80	8×4.0	32	25	8×3.3	32	0.90
19		CKA80×26－30	200	1500	80	8×4.0	26	30	8×3.3	26	0.73
20	CKA7	CKA80×32－30	200	1500	80	8×4.0	30	30	8×3.3	32	0.87
21		CKA80×31－35	200	1500	80	12×4	31	35	10×2.5	31	0.75
22		CKA85×28－30	200	1500	85	5×3.0 L=14	20	30	8×3.3	28	0.83
23		CKA90×37－25	200	1500	90	8×4.0	37	25	8×3.3	37	1.00
24		CKA100×34－28	315	1250	100	10×5	32	28	8×4.3	34	1.15
25		CKA100×34－32	315	1250	100	10×5	32	32	10×3.3	34	1.25
26	CKA8	CKA100×34－35	315	1250	100	10×5	32	35	10×3.3	34	1.34
27		CKA100×34－38	315	1250	100	10×5	32	38	10×3.3	34	1.28
28		CKA100×34－40	315	1250	100	10×5 L=28	32	40	10×3.3	34	1.20
29		CKA100×67－40	315	1250	100	8×4.0 L=20	25	40	10×3.6	67	1.46
30		CKA100×31.5－45	315	1250	100	2-8×4	31.5	45	8×3.3	31.5	1.54
31		CKA105×35－30	315	1250	105	10×5 L=6	20	30	8×3.3	35	1.55
32		CKA105×34－35	315	1250	105	10×5 L=26	32	35	10×3.3	34	1.55
33		CKA105×35－35	315	1250	105	6×3.5	25	35	8×3.3	35	1.56
34		CKA110×34－30	400	1000	110	10×5	32	30	8×3.3	34	1.82
35		CKA110×34－35	400	1000	110	10×5	32	35	10×3.3	34	1.82
36	CKA9	CKA110×34－38	400	1000	110	10×5	32	38	10×3.3	34	1.67
37		CKA110×34－40	400	1000	110	10×5	32	40	10×3.3	34	1.91
38		CKA125×38－50	500	800	125	14×5.5	36	50	14×3.8	38	2.21
39		CKA130×52－38	500	800	130	12×5.0	50	38	12×3.8	52	3.14
40		CKA130×55－40	500	800	130	8×4.0	35	40	12×3.3	55	2.62
41		CKA130×38－45	500	800	130	14×5.5	36	45	14×3.8	38	4.31
42	CKA10	CKA130×38－50	500	800	130	14×5.5	36	50	14×3.8	38	3.02
43		CKA135×38－60	600	800	135	14×5.5	36	60	18×.4	38	2.65
44		CKA136×52－35	800	800	136	8-ф9	50	35	10×3.3	52	4.50
45		CKA136×52－45	800	800	136	6-M8	52	45	14×3.8	52	4.32
46		CKA140×55－50	1250	800	140	16×6.0	53	50	16×4.3	55	5.10
47		CKA140×38－60	1000	800	140	14×5.5	36	60	14×3.0	38	2.74
48		CKA145×34－45	1000	800	145	6-M10	34	45	12×3.8	34	3.35
49		CKA160×75－50	1500	800	160	6-M8	72	50	16×4.3	75	7.08
50		CKA160×55－55	2000	800	160	18×7.0	53	55	16×4.3	55	6.96
51		CKA160×35－70	1500	800	160	10×5.0	35	70	8×3.3	35	3.46
52		CKA170×55－55	2240	800	170	18×7.0	52	60	18×4.4	55	7.80
53		CKA170×55－65	2240	800	170	18×7.0	52	65	18×4.4	55	7.61
54		CKA180×52－65	2000	800	180	6-M8	52	65	18×4.4	52	7.35
55		CKA180×55－65	2500	800	180	18×7.0	52	65	18×4.4	55	8.69
56		CKA190×38－85	2500	800	190	14×5.0	36	85	14×3.8	38	5.50
57		CKA200×55－65	2800	800	200	20×7.5	53	65	20×3.9	55	11.02
58		CKA210×88－50	4000	800	210	6-M10	85	50	14×3.8	88	18.52
59		CKA210×85－75	4000	800	210	6-ф13	70	75	20×4.9	70	14.25
60		CKA215×70－75	4000	800	215	6-M12	70	75	20×4.4	70	15.00

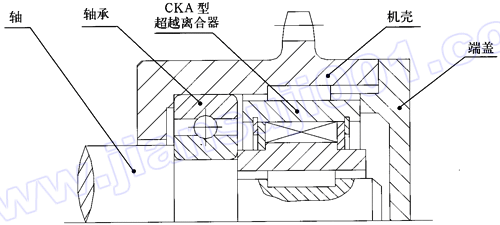

安裝參考示意圖：
