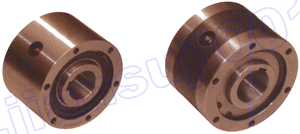

產品展示

特性及應用：

CKZ型為有軸承支撐的楔塊超越離合器。適用于極限轉速為600～1500r/min，常用公稱轉矩為：180～8000N·m，常用于包裝機、起重運輸機械、冶金機械、礦山機械、石油機械、化工機械、水泥機械、電站等，亦稱逆止器。此型號主要用于逆轉及雙動力源的慢速啟動裝置。

結構型式：

CKZ型（帶軸承型）單向楔塊超越離合器基本參數和主要尺寸單位：mm

, , ,

序號	型號	公稱轉矩 Tn （N·m）	內環超越時 的極限轉速 n （r/min）	外環外徑D×寬L	外不螺紋孔孔數n-d 及孔深F	外環螺紋中心圓直徑 D₁	內環鍵槽寬×深 b₁×t₁	質量 m （kg）
				內環內徑d×寬L₁
1	CKZ75×47－14	180	1500	75×47	4-M6 深12 孔深15，均布	61	5×2.3	1.35
				14×47
2	CKZ77×63－19	180	1500	77×60	4-M6 深12 孔深15，均布	66	5×2.0	1.50
				19×63
3	CKZ80×64－20	200	1500	80×62	4-M6 深12 孔深15，均布	68	5×2.4	1.95
				20×64
4	CKZ80×62－30	200	1500	80×62	鍵槽8×4.0（L=40）		8×3.3	1.60
				30×62
5	CKZ89×70－18	200	1300	89×68	4-M8 深20 孔深25，均布	73	6×2.8	2.00
				18×70
6	CKZ100×64－20	260	1200	100×64	6-M8 深15 孔深20，均布	88	8×3.3	2.50
				20×64
7	CKZ100×64－24	260	1200	100×64	6-M8 深15 孔深20，均布	88	8×3.3	2.40
				24×64
8	CKZ100×70－25	315	1200	100×68	6-M8 深12 孔深18，均布	88	7×2.7	3.00
				25×70
9	CKZ100×64－30	315	1200	100×64	6-M8 深12 孔深15，均布	88	8×3.3	2.85
				30×64
10	CKZ100×70－30	315	1200	100×68	6-M8 深12 孔深14，均布	88	8×3.3	3.04
				30×70
11	CKZ100×70－30F₂	315	1200	100×68	鍵槽 10×5（L=25）		8×3.3	3.20
				30×70
12	CKZ100×82－30	315	1200	100×80	6-M8 深15 孔深20，均布	88	10×3.3	3.30
				30×82
13	CKZ100×82－30F₂	315	1200	100×80	6-M10 深20 孔深15，均布	88	10×3.3	4.54
				30×82
14	CKZ105×34－25	315	1200	105×26	6-ф7	90	8×3.3	1.67
				25×34
15	CKZ105×51－28	315	1200	105×27	6-M8	88	8×3.3	2.80
				28×51
16	CKZ108×89－31.5	500	1200	108×86	4-M8 深15 孔深18，均布	92	10×3.3	4.97
				31.5×89
17	CKZ110×78－35	500	1200	110×76	6-M8 深16 孔深20，均布	95	10×3.3	5.23
				35×78
18	CKZ120×92－38	630	1200	120×90	8-M8 深20 孔深25，均布	105	10×3.3	7.35
				38×92
19	CKZ120×55－40	630	1200	120×26	單面6-M8均布	102	12×2.5	7.35
				40×55
20	CKZ120×92－40	630	1200	120×90	8-M8 深20	105	10×3.3	5.55
				40×92
21	CKZ120×92－42	630	1200	120×90	8-M8 深20 孔深25，均布	105	12×3.3	5.96
				42×92
22	CKZ120×92－42F_A	630	1200	120×90	通鍵槽12×5		12×3.3	6.09
				42×92
23	CKZ125×92－28	1000	1200	125×90	6－ф9，均布	110	8×3.3	6.55
				28×92
24	CKZ125×80－30	1000	1200	125×78	6-M8 深18 孔深20，均布	110	10×3.3	5.10
				30×80
25	CKZ125×92－38	1000	1200	125×90	6－ф9，均布	110	10×.3	6.4
				38×92
26	CKZ125×80－40	1000	1200	125×78	6-M8 深18 孔深20，均布	110	12×3.7	6.38
				40×80
27	CKZ125×92－42	1000	1100	125×90	8-M8 深20 孔深25，均布	110	12×3.3	6.38
				42×92
28	CKZ125×92－45	1000	1100	125×90	8-M8 深20 孔深25，均布	110	14×3.8	6.13
				45×92
29	CKZ125×92－45F₂	1000	1100	125×90	鍵槽 14×5（L=50）	110	14×3.8	6.13
				45×92
30	CKZ130×92－38	1000	1100	130×90	4－ф11均布	110	10×.3	8.77
				38×92
31	CKZ130×92－45	1200	1100	130×0	8-M8 深20 孔深25，均布	115	14×3.8	6.7
				45×92
32	CKZ130×63－48	1200	1100	130×63	6-M8 深20 孔深25，均布	115	14×3.8	6.55
				48×63
33	CKZ130×68－52	1200	1100	130×68	鍵槽10×3.3 （L=35）		14×3.8	5.95
				52×68
34	CKZ136×95－35	1800	1100	136×92	6-M8 深20 孔深25，均布	120	10×3.3	8.42
				35×95
35	CKZ136×95－38	1800	1100	136×92	6-M8 深20 孔深25，均布	120	10×3.3	8.38
				38×95
36	CKZ136×95－45	1800	1000	136×92	6-M8 深20 孔深25，均布	120	12×3.3	8.09
				45×95
37	CKZ136×95－50	1800	1000	136×92	6-M8 深20 孔深25，均布	120	14×3.8	7.75
				50×95
38	CKZ136×95－50F₂	1800	1000	136×92	6－ф9，均布	120	14×3.8	7.55
				50×95
39	CKZ136.5×95－45	1800	1000	136.5×92	6-M8 深20 孔深25，均布	121	14×3.8	8.15
				45×95
40	CKZ136.5×95.5－50.8	1800	1000	136.5×92.8	6-M8 深20 孔深25，均布	120.6	12.6×4.5	9.45
				50.8×95.5
41	CKZ150×110－48	2000	1000	150×100	8-M8 深20 孔深25，均布	130	14×3.8	12.70
				48×110
42	CKZ150×102－50	2000	1000	150×100	8-M8 深20 孔深25，均布	130	14×3.8	12.57
				50×102
43	CKZ150×102－55	2000	1000	150×100	8-M8 深20 孔深25，均布	130	16×4.3	12.25
				55×102
44	CKZ150×102－60	2000	1000	150×100	8-M8 深20 孔深25，均布	130	18×4.4	11.88
				60×102
45	CKZ155×102－55	2100	1000	155×100	8-M8 深20 孔深25，均布	140	16×4.3	10.06
				55×102
46	CKZ155×102－60	2100	1000	155×100	8-M8 深20 孔深25，均布	140	18×4.4	10.02
				60×102
47	CKZ160×112－60	2600	1000	160×110	8-M8 深20 孔深25，均布	145	18×4.4	13.07
				60×112
48	CKZ160×112－65	2600	1000	160×110	8-M8 深20 孔深25，均布	145	18×4.4	12.65
				65×112
49	CKZ165×92－45	220	1000	165×90	6－ф11 通孔均布	135	14×3.8	11.45
				45×92
50	CKZ170×112－65	2700	1000	170×110	6-M10 深20 孔深25，均布	150	18×4.4	14.88
				65×112
51	CKZ170×92－70	2200	1000	170×90	6-M10 深20 孔深25，均布	150	18×4.4	13.61
				70×92
52	CKZ170×92－70F₂	2700	1000	170×90	6-M10 深20 孔深25，均布	150	20×4.9	14.42
				70×92
53	CKZ180×128－45	2500	1000	180×124	6-M10 深20 孔深25，均布	158	14×3.8	19.75
				45×128
54	CKZ180×95－50	2500	1000	180×95	6-M10 深20 孔深25，均布	158	14×3.8	17.51
				50×95
55	CKZ180×128－55	2500	900	180×124	6-M10 深20 孔深25，均布	158	16×4.3	18.85
				55×128
56	CKZ180×128－60	2800	900	180×124	6-M10 深20 孔深25，均布	160	18×4.4	18.46
				60×128
57	CKZ180×124－65	2800	900	180×124	8－ф11 通孔均布	158	18×4.4	22.23
				65×124
58	CKZ181×127－74.5	2500	900	181×124	8-M10 深36 孔深40，均布	159	15.8×3.2	21.30
				74.5×127
59	CKZ185×112－65	2500	900	185×110	8-M12 深25 孔深30，均布	164	18×4.4	21.50
				65×112
60	CKZ190×124－60	2550	900	190×124	8-M10 深25 孔深30，均布	170	20×4.9	24.50
				60×124
61	CKZ190×124－65	2550	900	190×124	6-M10 深30 孔深34，均布	170	18×4.4	24.37
				65×124
62	CKZ190×128－65	2850	800	190×124	6-M10 深20 孔深25，均布	170	18×4.4	22.37
				65×128
63	CKZ190×124－70F₂	2500	800	190×124	8-M10 深25 孔深30，均布	170	18×4.4	23.85
				70×124
64	CKZ190×128－70	2850	800	190×124	6-M10 深20 孔深25，均布	170	20×4.9	20.01
				70×128
65	CKZ200×128－65	2900	800	200×124	6-M10 深20 孔深25，均布	175	18×4.4	22.93
				65×128
66	CKZ200×135－65	2600	800	200×135	6-M10 深25 孔深30，均布	175	18×4.4	29.00
				65×135
67	CKZ200×150－65F₂ 帶端蓋	2600	800	200×135	6-M10 深25 孔深30，均布	175	18×4.4	29.00
				65×135
68	CKZ210×116－48	2900	800	210×116	6-ф11 通孔均布	175	16×5.3	26.00
				48116
69	CKZ210×132－70	3000	800	210×128	6-M12×25	185	20×4.9	25.14
				70×132
70	CKZ220×120－85	3000	800	220×115	12-M10 深20 孔深25，均布	195	20×4.9	25.10
				85×120
71	CKZ230×120－60	3150	800	230×120	8-M12 深25 孔深30，均布	205	18×4.4	31.50
				60×120
72	CKZ230×120－70	3150	800	<, ;, DIV align=center>230×120	8-M12 深25 孔深30，均布	205	20×4.9	35.51
				70×120
73	CKZ230×120－75	3150	800	230×120	8-M12 深25 孔深30，均布	205	20×4.9	29.70
				75×120
74	CKZ230×132－70	3150	800	230×128	8-M12 深25 孔深30，均布	205	20×4.9	30.78
				70×132
75	CKZ230×132－75	3150	800	230×128	8-M12 深25 孔深30，均布	205	20×4.9	30.31
				75×132
76	CKZ230×120－80	3150	800	230×120	8-M12 深25 孔深30，均布	205	22×5.4	29.25
				80×120
77	CKZ230×132－80	3150	800	230×128	8-M12 深20 孔深25，均布	205	22×5.4	29.82
				80×132
78	CKZ230×120－85	3150	800	230×120	8-M12 深25 孔深30，均布	205	24×5.4	33.79
				85×120
79	CKZ230×120－90	3150	800	230×120	8-M12 深25 孔深30，均布	205	25×5.4	33.15
				90×120
80	CKZ238×120－70	3150	800	238×120	8-M12 25×9（L=100）	210	2-16×4.3	35.00
				70×120
81	CKZ245×120－100	4000	800	245×120	8-M12 28×10	218	28×6.4	36.00
				100×120
82	CKZ248×140－80	4000	800	248×138	12-M12 深35 孔深40，均布	210	22×5.4	40.10
				80×140
83	CKZ250×140－90	5600	700	250×136	12-M12 深20 孔深25，均布	225	22×5.4	38.91
				90×140
				270×115
84	CKZ270×115－90	7000	700	270×115	12-M16 深35 孔深40，均布	220	24×8.0	38.0
				90×110
85	CKZ300×160－100	8000	600	300×156	12-M16 深40 孔深45，均布	260	28×6.4	67.08
				100×160
86	CKZ300×160－110	8000	600	300×156	12-M16 深40 孔深45，均布	260	28×6.4	65.32
				110×160

安裝參考示意圖：
