DY系列齒輪聯軸機產品特點及結構簡介

DY型齒輪聯軸器具有下列特點：

（一） DY型齒輪聯軸器，是一種撓性冠狀齒形經由精密切削而成壓力角20°的短齒且齒端有圓滑的倒角可容許較大的軸與軸間偏差及傳動極大的負荷。

（二） DY型齒輪聯軸器，齒面是經過特殊的硬化處理有極大的強度及耐磨性，能夠承受高度負荷及高速回轉的軸與軸的連接。

（三） DY型齒輪聯軸器，為一種密閉式的聯結器，潤滑簡便、可使齒面經常保持適當?shù)挠湍し乐够覊m進入或產漏油，延長聯結器的壽命。

（四） DY型齒輪聯軸器，素材經粗加工后必須調質熱處理，使工作物內部組織較緊密增強靱性，整個工作物制作完后，再經珠撃以消除其應力。

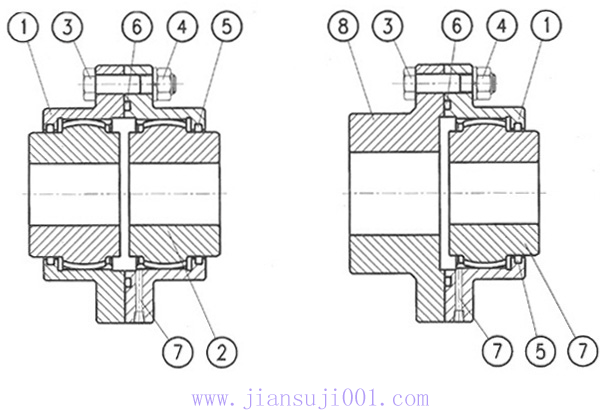

構造圖：

編號	名稱	材質
1	外殼	SF50
2	內 殼	S45C or SF50
3	螺栓	SCM435
4	螺帽	S45C
5	油封圈	NBR
6	油封圈	NBR
7	油塞	SCM435
8	剛性軸殼	S45C or SF50

DY系列齒輪聯軸機型號范例及軸心容許誤差

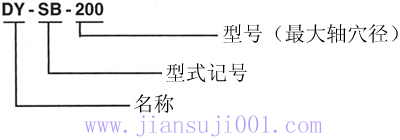

聯軸器型號范例

DY系列齒輪聯軸器

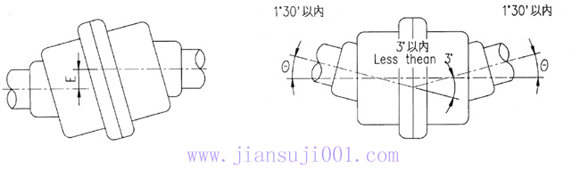

軸心容許誤差

DY聯軸器的Hub Gear為一種冠狀齒型，最大的特點在于軸與軸連接時發生偏差仍能很平穩的運轉，此表為容許偏差量。

型號	E（mm）	型號	E（mm）
35	1.0	150	2.0
45	1.0	175	2.1
55	1.1	200	2.3
65	1.2	225	2.6
75	1.4	250	4.5
90	1.4	285	4.8
105	1.5	320	5.3
115	1.7	365	5.4
135	1.8	400	5.8

DY系列齒輪聯軸機選用方法及使用系數

聯軸器的選定

T=扭力（kg·f·m）

W=傳達負荷

P=傳達負荷（HP）

N=使用回轉數（rpm）

S=負荷系數

聯軸器選定的條件

1．依使用上的條決定聯軸器的型式。

2．決定使用系數，依用途而分，由表查出核對聯軸器徑是否大于該聯軸器最大容許軸徑。

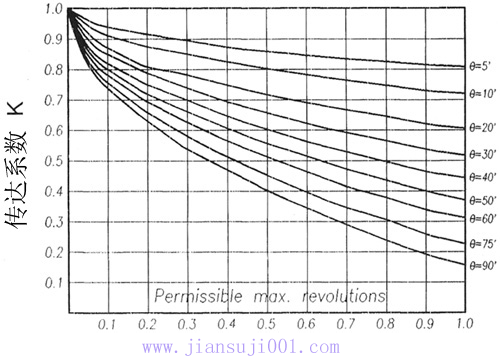

3．求出T 值，并且需K·T ＞T ·實際回轉速是否超過容許的最大回轉速。（K查表2）

4．當K·T＞T 時此為所需之型號。

使用系數

原動側 被動側	電機動	內燃機	負荷
幫浦發電機 鼓風機	1—1.25	1.25—1.5	一般負荷
壓縮機 工作機械木工機械織物機械混合機 研磨機	1.5—1.8	1.8—2	變動負荷
升降機 輥軋機 往復式壓縮機 切斷機 往復式幫浦	2—2.3	2.3—2.5	變動負荷
鋼鐵機械礦石粉碎機 橡膠混合機 振式輸送帶起重機 制紙用截?cái)鄼C(jī)	2.5—3	3—4	動撃負荷

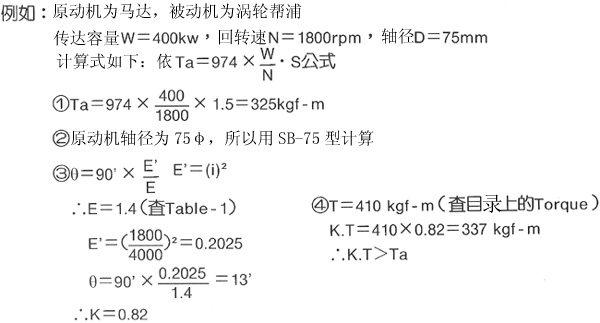

范例

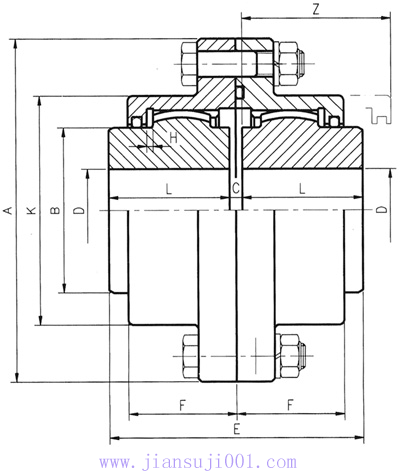

DY-SB型雙面嚙合聯軸機外形及安裝尺寸

雙面嚙合聯軸器

可容許較大的偏置量或角度偏差，以及兩者同時發生偏差量時。適合于所有水平、相近連接的用途。例如鼓風機、高架起重機、輸送機、鋼鐵廠、紙廠設備等。

DY-SB “Z”裝配時所需之最小距離

型號	扭力 kg-M	最高回轉數 RPM	最大孔徑 mm	最小孔徑 mm	重量 kg	潤滑油重量 g	尺寸 mm
型號	扭力 kg-M	最高回轉數 RPM	最大孔徑 mm	最小孔徑 mm	重量 kg	潤滑油重量 g	L	C	E	A	B	F	K	H	Z
35	53	4000	35	14	3.5	40	40	8	88	120	50	38	71	5	55
45	88	4000	45	16	4.0	40	45	8	98	137	60	44	92	5	65
55	147	4000	55	22	5.0	50	50	8	108	154	75	45	110	5	70
65	246	4000	65	37	12	65	63	8	134	168	90	49	120	5	85
75	410	4000	75	37	18	85	80	10	170	184	105	54	140	5	100
90	670	4000	90	37	23	140	90	10	190	206	125	55	160	5	110
105	980	3750	105	37	34	190	100	10	210	221	140	59	175	5	120
115	1420	3300	115	42	42	280	112	12	236	244	155	71	188	5	130
135	2100	3000	135	42	60	400	125	12	262	266	180	73	214	5	140
150	3100	2650	150	47	84	500	140	14	294	292	200	82	240	6	170
175	4550	2350	175	80	127	800	160	14	334	331	235	85	285	6	195
200	6650	2100	200	80	170	1000	180	16	376	365	265	95	313	6	240
225	9700	1850	225	100	238	1700	200	18	418	412	300	104	350	6	250

DY-EB型單面嚙合聯軸機外形及安裝尺寸

單面嚙合聯軸器

只可容許角度之偏差。主要用途是和浮動軸配合使用，又適用于從動軸設備，只有一處徑向軸承支持者之連結。

DY-EB “Z”裝配時所需之最小距離

型號	扭力 kg-M	最高回轉數 RPM	最大孔徑 mm		最小孔徑 mm	重量 kg	潤滑油重量 g	尺寸 mm
型號	扭力 kg-M	最高回轉數 RPM	撓性	剛性	最小孔徑 mm	重量 kg	潤滑油重量 g	L	C	E	A	B	F	K	H	BE	Z
35	53	4000	35	50	14	3.5	40	40	8	88	120	50	38	71	5	71	55
45	88	4000	45	60	16	4.5	40	45	8	98	137	60	44	92	5	92	65
55	147	4000	55	70	22	6.5	50	50	8	108	154	75	45	110	5	110	70
65	246	4000	65	80	37	13	65	63	8	134	168	90	49	120	5	120	85
75	410	4000	75	90	37	19	80	80	10	170	184	105	54	140	5	140	100
90	670	4000	90	105	37	26	130	90	10	190	206	125	55	160	5	160	110
105	980	3750	105	115	37	37	170	100	10	210	221	140	59	175	5	175	120
115	1420	3300	115	130	42	50	250	112	12	236	244	155	71	188	5	188	130
135	2100	3000	135	150	42	65	350	125	12	262	266	180	73	214	5	214	140
150	3100	2650	150	165	47	95	450	140	14	294	292	200	82	240	6	240	170
175	4550	2350	175	175	80	144	720	160	14	334	331	235	85	285	6	250	195
200	6650	2100	200	200	80	205	900	180	16	376	365	265	95	313	6	286	240
225	9700	1850	225	225	100	267	1300	200	18	418	412	300	104	350	6	322	250

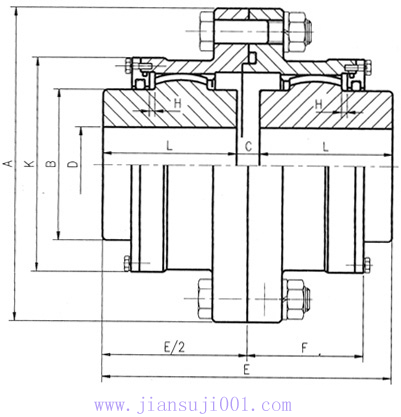

DY-TB型雙面嚙合聯軸機外形及安裝尺寸

雙面嚙合聯軸器

可空許大的偏置量或角度偏差，以及兩者同時發生偏差量時。適合于所有水平、相近連接的用途。例如鼓風機、高架起重機、輸送機、鋼鐵廠、紙廠設備等。

DY-TB

型號	扭力 Tonf-M	最高回轉數 RPM	最大孔徑 mm	最小孔徑 mm	重量 kg	潤滑油重量 g	尺寸 mm
型號	扭力 Tonf-M	最高回轉數 RPM	最大孔徑 mm	最小孔徑 mm	重量 kg	潤滑油重量 g	L	C	E	A	B	F	K	H
250	15.3	1650	250	165	300	2600	224	22	470	462	330	148	422	6
285	22.4	1500	285	190	470	3800	250	22	522	530	380	158	470	6
320	31.8	1200	320	215	680	4600	280	28	588	590	430	177	522	8
365	48	1200	365	245	1050	6700	315	28	658	650	490	182	582	8
400	67	1050	400	270	1500	9400	355	28	738	738	540	215	658	8

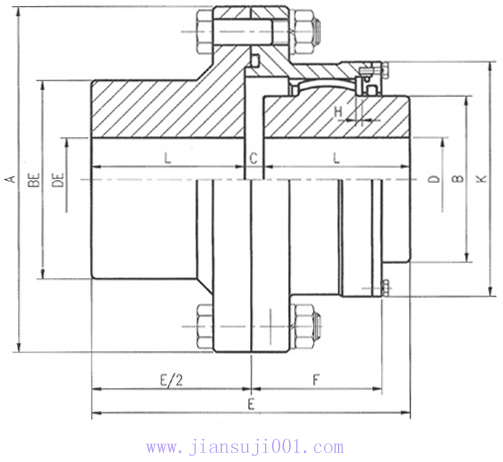

DY-CB型單面嚙合聯軸機外形及安裝尺寸

單面嚙合聯軸器

只可容許角度之偏差。主要用途是和浮動軸配合使用，又適用于從動軸設備，只有一處徑向軸承支持者之連結。

DY-CB型單面嚙合聯軸器

DY-CB

型號	扭力 kg-M	最高回轉數 RPM		最大孔徑 mm			最小孔徑 mm	重量 kg	潤滑油重量 g	尺寸 mm
型號	扭力 kg-M	最高回轉數 RPM		撓性	剛性		最小孔徑 mm	重量 kg	潤滑油重量 g	L	C	E	A	B	F	K	H	BE
250	15.3	1650		250	250		165	310	2300	224	22	470	462	330	148	422	6	390
285	22.4	1500		285	285		190	485	3500	250	22	522	530	380	158	470	6	435
320	31.8	1200		320	320		215	695	4300	280	28	588	590	430	177	522	8	490
365	48	1200		365	365		245	1080	6400	315	28	658	650	490	182	582	8	550
400	67	1050	400		400	270		1580	9000	355	28	738	738	540	215	658	8	625

DY-FSA型浮動軸型單面嚙合聯軸機外形及安裝尺寸

浮動軸型單面嚙合聯軸器

單面嚙合聯軸器和浮動軸一標準的浮動軸組合，包括兩個單面面嚙合聯軸器和兩片中間隔板，及一浮動軸。多用于連接設備距離較大之處。

一浮動軸可免去額外的軸承之支持，因?yàn)檩S的兩端是由單面嚙合聯軸器支持之。

DY-FSA “Z”裝配時所需之最上距離

型號	扭力 kg-M	最高回轉數 RPM	最大孔徑 mm		最小孔徑 mm	單側重量 kg	潤滑油重量 g	尺寸 mm
型號	扭力 kg-M	最高回轉數 RPM	撓性	剛性	最小孔徑 mm	單側重量 kg	潤滑油重量 g	L	C	E	A	B	F	K	H	BD	Z	BEmin
35	53	4000	35	50	14	3.5	40	40	8	88	120	50	38	71	5	71	55	100
45	88	4000	45	60	16	4.5	40	45	8	98	137	60	44	92	5	92	65	110
55	147	4000	55	70	22	6.5	50	50	8	108	154	75	45	110	5	110	70	140
65	246	4000	65	80	37	13	65	63	8	134	168	90	49	120	5	120	85	170
75	410	4000	75	90	37	19	80	80	10	170	184	105	54	140	5	140	100	200
90	670	4000	90	105	37	26	130	90	10	190	206	125	55	160	5	160	110	235
105	980	3750	105	115	37	37	170	100	10	210	221	140	59	175	5	175	120	260
115	1420	3300	115	130	42	50	250	112	12	236	244	155	71	188	5	188	130	275
135	2100	3000	135	150	42	65	350	125	12	262	266	180	73	214	5	214	140	330
150	3100	2650	150	165	47	95	450	140	14	294	292	200	82	240	6	240	170	370
175	4550	2350	175	175	80	144	720	160	14	334	331	235	85	285	6	250	195	400
200	6650	2100	200	200	80	205	900	180	16	376	365	265	95	313	6	286	240	460
225	9700	1850	225	225	100	267	1300	200	18	418	412	300	104	350	6	322	250	550

DY-FSB型浮動軸型單面嚙合聯軸機外形及安裝尺寸

浮動軸型單面嚙合聯軸器

單面嚙合聯軸器可以以9撓性軸轂或剛性軸轂和浮軸連接。

以撓性軸轂和浮動軸相接時，可以有較大的孔徑和其他設備連接。且磨耗部份的更換較為簡易。以剛性軸和浮動軸相接時，能容許較之軸同心度偏差，和使用較短的浮動軸長。

DY-FSB

型號	扭力 kg-M	最高回轉數 RPM	最大孔徑 mm		最小孔徑 mm	單側 重量 kg	潤滑油重量 g	尺寸 mm
型號	扭力 kg-M	最高回轉數 RPM	撓性	剛性	最小孔徑 mm	單側 重量 kg	潤滑油重量 g	L	C	E	A	B	F	K	H	BD	BEmin
35	53	4000	35	50	14	3.5	40	40	8	88	120	50	38	71	5	71	150
45	88	4000	45	60	16	4.5	40	45	8	98	137	60	44	92	5	92	160
55	147	4000	55	70	22	6.5	50	50	8	108	154	75	45	110	5	110	190
65	246	4000	65	80	37	13	65	63	8	134	168	90	49	120	5	120	240
75	410	4000	75	90	37	19	80	80	10	170	184	105	54	140	5	140	270
90	670	4000	90	105	37	26	130	90	10	190	206	125	55	160	5	160	300
105	980	3750	105	115	37	37	170	100	10	210	221	140	59	175	5	175	325
115	1420	3300	115	130	42	50	250	112	12	236	244	155	71	188	5	188	350
135	2100	3000	135	150	42	65	350	125	12	262	266	180	73	214	5	214	400
150	3100	2650	150	165	47	95	450	140	14	294	292	200	82	240	6	240	440
175	4550	2350	175	175	80	144	720	160	14	334	331	235	85	285	6	250	500
200	6650	2100	200	200	80	205	900	180	16	376	365	265	95	313	6	286	560
225	9700	1850	225	225	100	267	1300	200	18	418	412	300	104	350	6	322	650

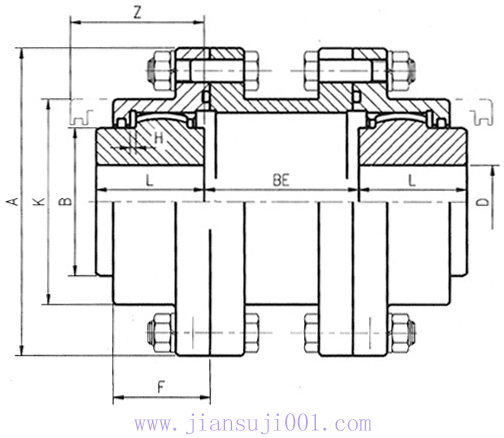

DY-PSB型雙面嚙合間距聯軸機外形及安裝尺寸

雙面嚙合間距聯軸器

是由一雙面嚙合聯軸器和另一Spacer結合而成。適合于所有水平、相近連接的用途。例如鼓風機、高架起重機、輸送機、鋼鐵廠等，此型于保養時，不必移動被連接設備，極為方便省時。

DY-PSB型聯軸器庫存標準長度

型號	BE mm
DY-PSB 35	125	150
DY-PSB 45	125	150
DY-PSB 55	125	150
DY-PSB 65		150	180
DY-PSB 75			180	200
DY-PSB 90			180	200
DY-PSB 105			180	200

DY-PSB “Z”裝配時所需之最小距離

型號	扭力 kg-M	最高回轉數 RPM	最大孔徑 mm	最小孔徑mm	重量 kg	潤滑油重量 g	尺寸 mm
型號	扭力 kg-M	最高回轉數 RPM	最大孔徑 mm	最小孔徑mm	重量 kg	潤滑油重量 g	L	A	B	F	K	H	Z	BEmin	BEmax
35	53	4000	35	14	3.5	40	40	120	50	38	71	5	55	50	320
45	88	4000	45	16	4.0	40	45	137	60	44	92	5	65	55	320
55	147	4000	55	22	5.0	50	50	154	75	45	110	5	70	60	320
65	246	4000	65	37	12	65	63	168	90	49	120	5	85	73	320
75	410	4000	75	37	18	85	80	184	105	54	140	5	100	90	320
90	670	4000	90	37	23	140	90	206	125	55	160	5	110	100	320
105	980	3750	105	37	34	190	100	221	140	59	175	5	120	110	320
115	1420	3300	115	42	42	280	112	244	155	71	188	5	130	122	320
135	2100	3000	135	42	60	400	125	266	180	73	214	5	140	135	320
150	3100	2650	150	47	84	500	140	292	200	82	240	6	170	150	320
175	4550	2350	175	80	127	800	160	331	235	85	285	6	195	170	400
200	6650	2100	200	80	170	1000	180	365	265	95	313	6	240	190	400
225	9700	1850	225	100	238	1700	200	412	300	104	350	6	250	210	400
