產品展示

行星滾柱絲杠副的特點

行星滾柱絲杠副產品類形及介紹

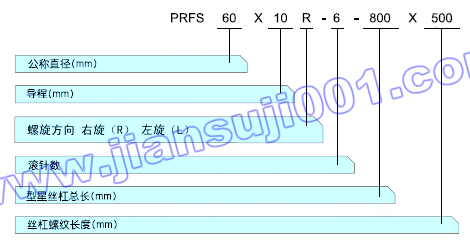

行星滾柱絲杠副訂貨編號

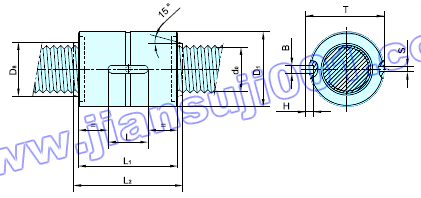

PRZS圓柱式單螺母安裝尺寸

PRZS圓柱式單螺母安裝尺寸

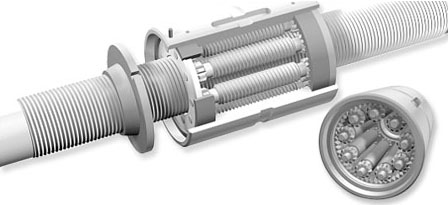

行星滾柱絲杠

行星滾柱絲杠

單位：（mm）

類型	d₀公稱直徑	p_ho 導程	D₁ g6	S	D₈	L×B×H 長x寬x高	T	L1	L2	Ca	Coa	軸向間隙	滾針數
類型	d₀公稱直徑	p_ho 導程	D₁ g6	S	D₈	L×B×H 長x寬x高	T	L1	L2	Ca	Coa	軸向間隙	標準	最多
PRZS 8×02	8	2	21	3	-	10×3×3	22.5	31	41	6.98	17.91	0.02	6	8
PRZS 8×04	8	4	21	3	-	10×3×3	22.5	31	41	5.43	18.63	0.02	6	8
PRZS 12×02	12	2	26	3	-	10×3×3	27.5	31	41	10.24	26.72	0.02	6	10
PRZS 12×04	12	4	26	3	-	10×3×3	27.5	31	41	8.92	27.74	0.02	6	10
PRZS 12×05	12	5	26	3	-	10×3×3	27.5	31	41	8.31	31.00	0.02	6	10
PRZS 15×02	15	2	34	3	-	14×4×4	36	35	51	13.47	31.74	0.02	6	11
PRZS 15×04	15	4	34	3	-	14×4×4	36	35	51	11.94	33.00	0.02	6	11
PRZS 15×05	15	5	34	3	-	14×4×4	36	35	51	11.20	36.90	0.02	6	11
PRZS 20×x02	20	2	42	3	-	20×4×4	44	55	65	33.00	66.00	0.02	8	11
PRZS 20×04	20	4	42	3	-	20×4×4	44	55	65	29.54	68.63	0.02	8	11
PRZS 20x05	20	5	42	3	-	20×4×4	44	55	65	27.80	76.73	0.02	8	11
PRZS 20×06	20	6	42	3	-	20×4×4	44	55	65	26.42	79.14	0.02	8	11
PRZS 21×05	21	5	45	5	26	20×5×5	47.5	64	72	40.70	68.70	0.02	9	11
PRZS 21×08	21	8	45	5	26	20×5×5	47.5	64	72	44.20	69.00	0.02	9	11
PRZS 21×10	21	10	45	5	26	20×5×5	47.5	64	72	47.90	69.50	0.02	9	10
PRZS 23×02	23	2	45	4	30	20×5×5	47.5	55	65	40.89	66.80	0.02	8	11
PRZS 23×04	23	4	45	5	30	20×5×5	47.5	55	65	40.12	64.38	0.02	8	11
PRZS 23×08	23	8	45	5	30	20×5×5	47.5	55	65	38.41	69.02	0.04	8	11
PRZS 25×05	25	5	53	5	32	25×6×6	56	78	90	52.70	92.00	0.02	8	11
PRZS 25×10	25	10	53	5	32	25×6×6	56	78	90	60.50	89.50	0.04	8	11
PRZS 27×02	27	2	53	4	35	20×5×5	55.5	55	69	44.32	77.66	0.02	8	11
PRZS 27×04	27	4	53	5	35	20×5×5	55.5	55	69	40.34	80.76	0.02	8	11
PRZS 27×08	27	8	53	5	35	20×5×5	55.5	55	69	42.10	99.26	0.04	8	10
PRZS 30×02	30	2	64	5	38	32×6×6	67	85	99	58.70	133.00	0.02	8	11
PRZS 30×05	30	5	64	5	38	32×6×6	67	85	99	76.70	151.50	0.02	10	11
PRZS 30×10	30	10	64	5	38	32×6×6	67	85	99	88.60	148.20	0.04	10	11
PRZS 30×15	30	15	64	5	38	32×6×6	67	85	99	96.40	150.30	0.07	10	10
PRZS 30×20	30	20	64	5	38	32×6×6	67	85	99	99.80	146.40	0.07	10	10
PRZS 30x25	30	25	64	5	38	32×6×6	67	85	99	102.40	143.20	0.07	10	10
PRZS 39×05	39	5	80	7	50	40×8×7	83.5	100	116	107.70	228.50	0.02	10	11
PRZS 39×10	39	10	80	7	50	40×8×7	83.5	100	116	127.30	230.30	0.04	10	11
PRZS 39×15	39	15	80	7	50	40×8×7	83.5	100	116	138.30	228.10	0.04	10	11
PRZS 39×20	39	20	80	7	50	40×8×7	83.5	100	116	144.70	218.60	0.04	10	11
PRZS 44×12	44	12	80	7	56	32×6×6	83	90	106	115.90	217.20	0.04	12	14
PRZS 44×18	44	18	80	7	56	32×6×6	83	90	106	127.40	218.60	0.07	12	13
PRZS 44×24	44	24	80	7	56	32×6×6	83	90	106	136.50	331.40	0.07	12	13
PRZS 44×30	44	30	80	7	56	32×6×6	83	90	106	133.80	206.30	0.07	12	13
PRZS 48×05	48	5	100	7	60	45×8×7	103.5	127	145	165.10	409.30	0.02	10	11
PRZS 48×10	48	10	100	7	60	45×8×7	103.5	127	145	193.00	403.80	0.04	10	11
PRZS 48×28	48	20	100	7	60	45×8×7	103.5	127	145	215.10	381.90	0.07	10	11
PRZS 60×10	60	10	122	10.5	71	45×10×8	126	152	170	282.30	662.60	0.04	10	11
PRZS 60×15	60	15	122	10.5	71	45×10×8	126	152	170	307.00	656.30	0.07	10	11
PRZS 60×20	60	20	122	10.5	71	45×10×8	126	152	170	325.00	653.00	0.07	10	11
PRZS 64×30	64	30	115	7	75	45×8×7	118.5	129	151	260.90	515.00	0.07	12	13
PRZS 64×36	64	36	115	7	75	45×8×7	118.5	129	151	260.00	493.10	0.07	12	13
PRZS 64×42	64	42	115	7	75	45×8×7	118.5	129	151	258.20	471.40	0.07	12	13
PRZS 75×10	75	10	150	10.5	87	63×10×8	154	191	211	411.10	1235.00	0.04	11	11
PRZS 75×20	75	20	150	10.5	87	63×10×8	154	191	211	483.40	1243.00	0.07	11	11
PRZS 75×30	75	30	150	10.5	87	63×10×8	154	191	211	461.40	1137.30	0.07	11	11

PRZD圓柱式雙螺母安裝尺寸

PRZD圓柱式雙螺母安裝尺寸

行星滾柱絲杠

行星滾柱絲杠

單位：（mm）

類型	d₀公稱直徑	p_ho 導程	D₁ g6	S	D₈	L×B×H 長×寬×高	T	L1	L2	Ca	Coa	滾針數
類型	d₀公稱直徑	p_ho 導程	D₁ g6	S	D₈	L×B×H 長×寬×高	T	L1	L2	Ca	Coa	標準	最多
PRDS 8×02	8	2	21	3	-	10×3×3	22.5	31	41	4.19	8.90	6	8
PRDS 8×04	8	4	21	3	-	10×3×3	22.5	31	41	3.26	9.31	6	8
PRDS 12×02	12	2	26	3	-	10×3×3	27.5	31	41	6.14	13.36	6	10
PRDS 12×04	12	4	26	3	-	10×3×3	27.5	31	41	5.35	13.87	6	10
PRDS 12×05	12	5	26	3	-	10×3×3	27.5	31	41	4.88	15.50	6	10
PRDS 15×02	15	2	34	3	-	14×4×4	36	35	51	8.08	15.87	6	11
PRDS 15×04	15	4	34	3	-	14×4×4	36	35	51	7.16	16.50	6	11
PRDS 15×05	15	5	34	3	-	14×4×4	36	35	51	6.72	18.45	6	11
PRDS 20×02	20	2	42	3	-	20×4×4	44	55	65	19.80	33.00	8	11
PRDS 20×04	20	4	42	3	-	20×4×4	44	55	65	17.72	34.31	8	11
PRDS 20×05	20	5	42	3	-	20×4×4	44	55	65	16.68	38.37	8	11
PRDS 20×06	20	6	42	3	-	20×4×4	44	55	65	15.91	39.13	8	11
PRDS 21×05	21	5	45	5	26	20×5×5	47.5	64	72	24.40	34.20	9	11
PRDS 21×08	21	8	45	5	26	20×5×5	47.5	64	72	26.50	34.50	9	11
PRDS 21×10	21	10	45	5	26	20×5×5	47.5	64	72	28.70	35.00	9	10
PRDS 23×02	23	2	45	4	30	20×5×5	47.5	55	65	24.63	33.40	8	11
PRDS 23×04	23	4	45	5	30	20×5×5	47.5	55	65	24.17	32.19	8	11
PRDS 23×08	23	8	45	5	30	20×5×5	47.5	55	65	23.14	34.51	8	11
PRDS 25×05	25	5	53	5	32	25×6×6	56	78	90	31.60	46.00	8	11
PRDS 25×10	25	10	53	5	32	25×6×6	56	78	90	36.30	44.70	8	11
PRDS 27×02	27	2	53	4	35	20×5×5	55.5	55	69	26.70	38.83	8	11
PRDS 27×04	27	4	53	5	35	20×5×5	55.5	55	69	24.30	40.38	8	11
PRDS 27×08	27	8	53	5	35	20×5×5	55.5	55	69	25.36	49.63	8	10
PRDS 30×02	30	2	64	5	38	32×6×6	67	85	99	35.20	66.50	8	11
PRDS 30×05	30	5	64	5	38	32×6×6	67	85	99	46.00	75.70	10	11
PRDS 30×10	30	10	64	5	38	32×6×6	67	85	99	53.20	74.10	10	11
PRDS 30×15	30	15	64	5	38	32×6×6	67	85	99	57.80	75.10	10	10
PRDS 30×20	30	20	64	5	38	32×6×6	67	85	99	59.80	73.20	10	10
PRDS 30×25	30	25	64	5	38	32×6×6	67	85	99	61.40	71.60	10	10
PRDS 39×05	39	5	80	7	50	40×8×7	83.5	100	116	64.60	114.30	10	11
PRDS 39×10	39	10	80	7	50	40×8×7	83.5	100	116	76.30	115.10	10	11
PRDS 39×15	39	15	80	7	50	40×8×7	83.5	100	116	82.80	114.00	10	11
PRDS 39×20	39	20	80	7	50	40×8×7	83.5	100	116	86.70	109.20	10	11
PRDS 44×12	44	12	80	7	56	32×6×6	83	90	106	69.50	108.60	12	14
PRDS 44×18	44	18	80	7	56	32×6×6	83	90	106	76.40	109.30	12	13
PRDS 44×24	44	24	80	7	56	32×6×6	83	90	106	81.90	110.70	12	13
PRDS 44×30	44	30	80	7	56	32×6×6	83	90	106	80.20	103.10	12	13
PRDS 48×05	48	5	100	7	60	45×8×7	103.5	127	145	99.00	204.60	10	11
PRDS 48×10	48	10	100	7	60	45×8×7	103.5	127	145	115.80	201.90	10	11
PRDS 48×28	48	20	100	7	60	45×8×7	103.5	127	145	129.00	190.90	10	11
PRDS 60×10	60	10	122	10.5	71	45×10×8	126	152	170	169.40	331.30	10	11
PRDS 60×15	60	15	122	10.5	71	45×10×8	126	152	170	184.20	328.20	10	11
PRDS 60×20	60	20	122	10.5	71	45×10×8	126	152	170	195.00	326.50	10	11
PRDS 64×30	64	30	115	7	75	45×8×7	118.5	129	151	156.50	257.50	12	13
PRDS 64×36	64	36	115	7	75	45×8×7	118.5	129	151	156.00	246.50	12	13
PRDS 64×42	64	42	115	7	75	45×8×7	118.5	129	151	154.90	235.70	12	13
PRDS 75×10	75	10	150	10.5	87	63×10×8	154	191	211	246.00	617.50	11	11
PRDS 75×20	75	20	150	10.5	87	63×10×8	154	191	211	290.00	621.50	11	11
PRDS 75×30	75	30	150	10.5	87	63×10×8	154	191	211	276.80	568.60	11	11

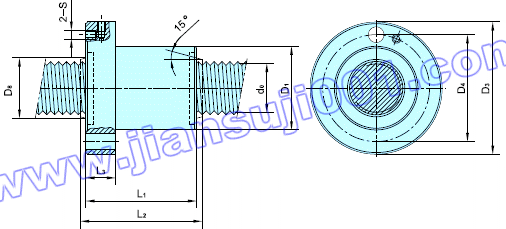

PRSS 對稱式單螺母安裝尺寸

PRSS 對稱式單螺母安裝尺寸

行星滾柱絲杠

行星滾柱絲杠

單位：（mm）

類型	d₀公稱直徑	p_ho 導程	D₁ g6	D₄	n×D₅	D₃	S	D₈	L₁	L₂	L₃	C_a	C_oa	軸向間隙	滾針數
類型	d₀公稱直徑	p_ho 導程	D₁ g6	D₄	n×D₅	D₃	S	D₈	L₁	L₂	L₃	C_a	C_oa	軸向間隙	標準	最多
PRSS 8×02	8	2	21	31	6×4.5	41	M4	-	31	41	13	6.98	17.91	0.02	6	8
PRSS 8×04	8	4	21	31	6×4.5	41	M4	-	31	41	13	5.43	18.63	0.02	6	8
PRSS 12×02	12	2	26	36	6×4.5	46	M4	-	31	41	13	10.24	26.72	0.02	6	10
PRSS 12×04	12	4	26	36	6×4.5	46	M4	-	31	41	13	8.92	27.74	0.02	6	10
PRSS 12×05	12	5	26	36	6×4.5	46	M4	-	31	41	13	8.31	31.00	0.02	6	10
PRSS 15×02	15	2	34	45	6×5	56	M5	-	35	51	18	13.47	31.74	0.02	6	11
PRSS 15×04	15	4	34	45	6×5	56	M5	-	35	51	18	11.94	33.00	0.02	6	11
PRSS 15×05	15	5	34	45	6×5	56	M5	-	35	51	18	11.20	36.90	0.02	6	11
PRSS 20×02	20	2	42	53	6×6	64	M6	-	55	65	20	33.00	66.00	0.02	8	11
PRSS 20×04	20	4	42	53	6×6	64	M6	-	55	65	20	29.54	68.63	0.02	8	11
PRSS 20×05	20	5	42	53	6×6	64	M6	-	55	65	20	27.80	76.73	0.02	8	11
PRSS 20×06	20	6	42	53	6×6	64	M6	-	55	65	20	26.42	79.14	0.02	8	11
PRSS 21×05	21	5	45	56	6×6	68	M6	26	64	72	18	40.70	68.70	0.02	9	11
PRSS 21×08	21	8	45	56	6×6	68	M6	26	64	72	18	44.20	69.00	0.02	9	11
PRSS 21×10	21	10	45	56	6×6	68	M6	26	64	72	18	47.90	69.50	0.02	9	10
PRSS 23×02	23	2	45	56	6×7	67	M6	30	55	65	20	40.89	66.80	0.02	8	11
PRSS 23×04	23	4	45	56	6×7	67	M6	30	55	65	20	40.12	64.38	0.02	8	11
PRSS 23×08	23	8	45	56	6×7	67	M6	30	55	65	20	38.41	69.02	0.04	8	11
PRSS 25×05	25	5	53	70	6×7	84	M6	32	78	90	20	52.70	92.00	0.02	8	11
PRSS 25×10	25	10	53	70	6×7	84	M6	32	78	90	20	60.50	89.50	0.04	8	11
PRSS 27×02	27	2	53	68	6×7	83	M6	35	55	69	22	44.32	77.66	0.02	8	11
PRSS 27×04	27	4	53	68	6×7	83	M6	35	55	69	22	40.34	80.76	0.02	8	11
PRSS 27×08	27	8	53	68	6×7	83	M6	35	55	69	22	42.10	99.26	0.04	8	10
PRSS 30×02	30	2	64	81	6×9	98	M6	38	85	99	27	58.70	133.00	0.02	8	11
PRSS 30×05	30	5	64	81	6×9	98	M6	38	85	99	27	76.70	151.50	0.02	10	11
PRSS 30×10	30	10	64	81	6×9	98	M6	38	85	99	27	88.60	148.20	0.04	10	11
PRSS 30×15	30	15	64	81	6×9	98	M6	38	85	99	27	96.40	150.30	0.07	10	10
PRSS 30×20	30	20	64	81	6×9	98	M6	38	85	99	27	99.80	146.40	0.07	10	10
PRSS 30×25	30	25	64	81	6×9	98	M6	38	85	99	27	102.40	143.20	0.07	10	10
PRSS 39×05	39	5	80	102	6×11	124	M6	50	100	116	33	107.70	228.50	0.02	10	11
PRSS 39×10	39	10	80	102	6×11	124	M6	50	100	116	33	127.30	230.30	0.04	10	11
PRSS 39×15	39	15	80	102	6×11	124	M6	50	100	116	33	138.30	228.10	0.04	10	11
PRSS 39×20	39	20	80	102	6×11	124	M6	50	100	116	33	144.70	218.60	0.04	10	11
PRSS 44×12	44	12	80	102	6×11	124	M8×1	56	90	106	33	115.90	217.20	0.04	12	14
PRSS 44×18	44	18	80	102	6×11	124	M8×1	56	90	106	33	127.40	218.60	0.07	12	13
PRSS 44×24	44	24	80	102	6×11	124	M8×1	56	90	106	33	136.50	331.40	0.07	12	13
PRSS 44×30	44	30	80	102	6×11	124	M8×1	56	90	106	33	133.80	206.30	0.07	12	13
PRSS 48×05	48	5	100	127	6×13.5	150	M8×1	60	127	145	37	165.10	409.30	0.02	10	11
PRSS 48×10	48	10	100	127	6×13.5	150	M8×1	60	127	145	37	193.00	403.80	0.04	10	11
PRSS 48×28	48	20	100	127	6×13.5	150	M8×1	60	127	145	37	215.10	381.90	0.07	10	11
PRSS 60×10	60	10	122	150	6×17.5	180	M8×1	71	152	170	45	282.30	662.60	0.04	10	11
PRSS 60×15	60	15	122	150	6×17.5	180	M8×1	71	152	170	45	307.00	656.30	0.07	10	11
PRSS 60×20	60	20	122	150	6×17.5	180	M8×1	71	152	170	45	325.00	653.00	0.07	10	11
PRSS 64×30	64	30	115	150	6×17.5	180	M8×1	75	129	151	45	260.90	515.00	0.07	12	13
PRSS 64×36	64	36	115	150	6×17.5	180	M8×1	75	129	151	45	260.00	493.10	0.07	12	13
PRSS 64×42	64	42	115	150	6×17.5	180	M8×1	75	129	151	45	258.20	471.40	0.07	12	13
PRSS 75×10	75	10	150	180	8×17.5	210	M8×1	87	191	211	45	411.10	1235.00	0.04	11	11
PRSS 75×20	75	20	150	180	8×17.5	210	M8×1	87	191	211	45	483.40	1243.00	0.07	11	11
PRSS 75×30	75	30	150	180	8×17.5	210	M8×1	87	191	211	45	461.40	1137.30	0.07	11	11

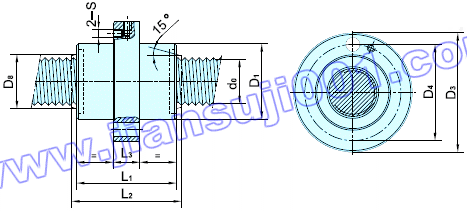

PRSD 對稱式雙螺母安裝尺寸

PRSD 對稱式雙螺母安裝尺寸

行星滾柱絲杠

行星滾柱絲杠

單位：（mm）

類型	d₀公稱直徑	p_ho 導程	D₁ g6	D₄	n×D₅	D₃	S	D₈	L₁	L₂	L₃	C_a	C_oa	滾針數
類型	d₀公稱直徑	p_ho 導程	D₁ g6	D₄	n×D₅	D₃	S	D₈	L₁	L₂	L₃	C_a	C_oa	標準	最多
PRSD 8×02	8	2	21	31	6×4.5	41	M4	-	31	41	13	4.19	8.90	6	8
PRSD 8×04	8	4	21	31	6×4.5	41	M4	-	31	41	13	3.26	9.31	6	8
PRSD 12×02	12	2	26	36	6×4.5	46	M4	-	31	41	13	6.14	13.36	6	10
PRSD 12×04	12	4	26	36	6×4.5	46	M4	-	31	41	13	5.35	13.87	6	10
PRSD 12×05	12	5	26	36	6×4.5	46	M4	-	31	41	13	4.88	15.50	6	10
PRSD 15×02	15	2	34	45	6×5	56	M5	-	35	51	18	8.08	15.87	6	11
PRSD 15×04	15	4	34	45	6×5	56	M5	-	35	51	18	7.16	16.50	6	11
PRSD 15×05	15	5	34	45	6×5	56	M5	-	35	51	18	6.72	18.45	6	11
PRSD 20×02	20	2	42	53	6×6	64	M6	-	55	65	20	19.80	33.00	8	11
PRSD 20×04	20	4	42	53	6×6	64	M6	-	55	65	20	17.72	34.31	8	11
PRSD 20×05	20	5	42	53	6×6	64	M6	-	55	65	20	16.68	38.37	8	11
PRSD 20×06	20	6	42	53	6×6	64	M6	-	55	65	20	15.91	39.13	8	11
PRSD 21×05	21	5	45	56	6×6	68	M6	26	64	72	18	24.40	34.20	9	11
PRSD 21×08	21	8	45	56	6×6	68	M6	26	64	72	18	26.50	34.50	9	11
PRSD 21×10	21	10	45	56	6×6	68	M6	26	64	72	18	28.70	35.00	9	10
PRSD 23×02	23	2	45	56	6×7	67	M6	30	55	65	20	24.63	33.40	8	11
PRSD 23×04	23	4	45	56	6×7	67	M6	30	55	65	20	24.17	32.19	8	11
PRSD 23×08	23	8	45	56	6×7	67	M6	30	55	65	20	23.14	34.51	8	11
PRSD 25×05	25	5	53	70	6×7	84	M6	32	78	90	20	31.60	46.00	8	11
PRSD 25×10	25	10	53	70	6×7	84	M6	32	78	90	20	36.30	44.70	8	11
PRSD 27×02	27	2	53	68	6×7	83	M6	35	55	69	22	26.70	38.83	8	11
PRSD 27×04	27	4	53	68	6×7	83	M6	35	55	69	22	24.30	40.38	8	11
PRSD 27×08	27	8	53	68	6×7	83	M6	35	55	69	22	25.36	49.63	8	10
PRSD 30×02	30	2	64	81	6×9	98	M6	38	85	99	27	35.20	66.50	8	11
PRSD 30×05	30	5	64	81	6×9	98	M6	38	85	99	27	46.00	75.70	10	11
PRSD 30×10	30	10	64	81	6×9	98	M6	38	85	99	27	53.20	74.10	10	11
PRSD 30×15	30	15	64	81	6×9	98	M6	38	85	99	27	57.80	75.10	10	10
PRSD 30×20	30	20	64	81	6×9	98	M6	38	85	99	27	59.80	73.20	10	10
PRSD 30×25	30	25	64	81	6×9	98	M6	38	85	99	27	61.40	71.60	10	10
PRSD 39×05	39	5	80	102	6×11	124	M6	50	100	116	33	64.60	114.30	10	11
PRSD 39×10	39	10	80	102	6×11	124	M6	50	100	116	33	76.30	115.10	10	11
PRSD 39×15	39	15	80	102	6×11	124	M6	50	100	116	33	82.80	114.00	10	11
PRSD 39×20	39	20	80	102	6×11	124	M6	50	100	116	33	86.70	109.20	10	11
PRSD 44×12	44	12	80	102	6×11	124	M8×1	56	90	106	33	69.50	108.60	12	14
PRSD 44×18	44	18	80	102	6×11	124	M8×1	56	90	106	33	76.40	109.30	12	13
PRSD 44×24	44	24	80	102	6×11	124	M8×1	56	90	106	33	81.90	110.70	12	13
PRSD 44×30	44	30	80	102	6×11	124	M8×1	56	90	106	33	80.20	103.10	12	13
PRSD 48×05	48	5	100	127	6×13.5	150	M8×1	60	127	145	37	99.00	204.60	10	11
PRSD 48×10	48	10	100	127	6×13.5	150	M8×1	60	127	145	37	115.80	201.90	10	11
PRSD 48×28	48	20	100	127	6×13.5	150	M8×1	60	127	145	37	129.00	190.90	10	11
PRSD 60×10	60	10	122	150	6×17.5	180	M8×1	71	152	170	45	169.40	331.30	10	11
PRSD 60×15	60	15	122	150	6×17.5	180	M8×1	71	152	170	45	184.20	328.20	10	11
PRSD 60×20	60	20	122	150	6×17.5	180	M8×1	71	152	170	45	195.00	326.50	10	11
PRSD 64×30	64	30	115	150	6×17.5	180	M8×1	75	129	151	45	156.50	257.50	12	13
PRSD 64×36	64	36	115	150	6×17.5	180	M8×1	75	129	151	45	156.00	246.50	12	13
PRSD 64×42	64	42	115	150	6×17.5	180	M8×1	75	129	151	45	154.90	235.70	12	13
PRSD 75×10	75	10	150	180	8×17.5	210	M8×1	87	191	211	45	246.00	617.50	11	11
PRSD 75×20	75	20	150	180	8×17.5	210	M8×1	87	191	211	45	290.00	621.50	11	11
PRSD 75×30	75	30	150	180	8×17.5	210	M8×1	87	191	211	45	276.80	568.60	11	11

PRFS 法蘭式單螺母安裝尺寸

PRFS 法蘭式單螺母安裝尺寸

行星滾柱絲杠

行星滾柱絲杠

單位：（mm）

類型	d₀公稱直徑	p_ho 導程	D₁ g6	D₄	n×D₅	D₃	S	D₈	L₁	L₂	L₃	C_a	C_oa	軸向間隙	滾針數
類型	d₀公稱直徑	p_ho 導程	D₁ g6	D₄	n×D₅	D₃	S	D₈	L₁	L₂	L₃	C_a	C_oa	軸向間隙	標準	最多
PRSS 8×02	8	2	21	31	6×4.5	41	M4	-	31	41	13	6.98	17.91	0.02	6	8
PRSS 8×04	8	4	21	31	6×4.5	41	M4	-	31	41	13	5.43	18.63	0.02	6	8
PRSS 12×02	12	2	26	36	6×4.5	46	M4	-	31	41	13	10.24	26.72	0.02	6	10
PRSS 12×04	12	4	26	36	6×4.5	46	M4	-	31	41	13	8.92	27.74	0.02	6	10
PRSS 12×05	12	5	26	36	6×4.5	46	M4	-	31	41	13	8.31	31.00	0.02	6	10
PRSS 15×02	15	2	34	45	6×5	56	M5	-	35	51	18	13.47	31.74	0.02	6	11
PRSS 15×04	15	4	34	45	6×5	56	M5	-	35	51	18	11.94	33.00	0.02	6	11
PRSS 15×05	15	5	34	45	6×5	56	M5	-	35	51	18	11.20	36.90	0.02	6	11
PRSS 20×02	20	2	42	53	6×6	64	M6	-	55	65	20	33.00	66.00	0.02	8	11
PRSS 20×04	20	4	42	53	6×6	64	M6	-	55	65	20	29.54	68.63	0.02	8	11
PRSS 20×05	20	5	42	53	6×6	64	M6	-	55	65	20	27.80	76.73	0.02	8	11
PRSS 20×06	20	6	42	53	6×6	64	M6	-	55	65	20	26.42	79.14	0.02	8	11
PRSS 21×05	21	5	45	56	6×6	68	M6	26	64	72	18	40.70	68.70	0.02	9	11
PRSS 21×08	21	8	45	56	6×6	68	M6	26	64	72	18	44.20	69.00	0.02	9	11
PRSS 21×10	21	10	45	56	6×6	68	M6	26	64	72	18	47.90	69.50	0.02	9	10
PRSS 23×02	23	2	45	56	6×7	67	M6	30	55	65	20	40.89	66.80	0.02	8	11
PRSS 23×04	23	4	45	56	6×7	67	M6	30	55	65	20	40.12	64.38	0.02	8	11
PRSS 23×08	23	8	45	56	6×7	67	M6	30	55	65	20	38.41	69.02	0.04	8	11
PRSS 25×05	25	5	53	70	6×7	84	M6	32	78	90	20	52.70	92.00	0.02	8	11
PRSS 25×10	25	10	53	70	6×7	84	M6	32	78	90	20	60.50	89.50	0.04	8	11
PRSS 27×02	27	2	53	68	6×7	83	M6	35	55	69	22	44.32	77.66	0.02	8	11
PRSS 27×04	27	4	53	68	6×7	83	M6	35	55	69	22	40.34	80.76	0.02	8	11
PRSS 27×08	27	8	53	68	6×7	83	M6	35	55	69	22	42.10	99.26	0.04	8	10
PRSS 30×02	30	2	64	81	6×9	98	M6	38	85	99	27	58.70	133.00	0.02	8	11
PRSS 30×05	30	5	64	81	6×9	98	M6	38	85	99	27	76.70	151.50	0.02	10	11
PRSS 30×10	30	10	64	81	6×9	98	M6	38	85	99	27	88.60	148.20	0.04	10	11
PRSS 30×15	30	15	64	81	6×9	98	M6	38	85	99	27	96.40	150.30	0.07	10	10
PRSS 30×20	30	20	64	81	6×9	98	M6	38	85	99	27	99.80	146.40	0.07	10	10
PRSS 30×25	30	25	64	81	6×9	98	M6	38	85	99	27	102.40	143.20	0.07	10	10
PRSS 39×05	39	5	80	102	6×11	124	M6	50	100	116	33	107.70	228.50	0.02	10	11
PRSS 39×10	39	10	80	102	6×11	124	M6	50	100	116	33	127.30	230.30	0.04	10	11
PRSS 39×15	39	15	80	102	6×11	124	M6	50	100	116	33	138.30	228.10	0.04	10	11
PRSS 39×20	39	20	80	102	6×11	124	M6	50	100	116	33	144.70	218.60	0.04	10	11
PRSS 44×12	44	12	80	102	6×11	124	M8×1	56	90	106	33	115.90	217.20	0.04	12	14
PRSS 44×18	44	18	80	102	6×11	124	M8×1	56	90	106	33	127.40	218.60	0.07	12	13
PRSS 44×24	44	24	80	102	6×11	124	M8×1	56	90	106	33	136.50	331.40	0.07	12	13
PRSS 44×30	44	30	80	102	6×11	124	M8×1	56	90	106	33	133.80	206.30	0.07	12	13
PRSS 48×05	48	5	100	127	6×13.5	150	M8×1	60	127	145	37	165.10	409.30	0.02	10	11
PRSS 48×10	48	10	100	127	6×13.5	150	M8×1	60	127	145	37	193.00	403.80	0.04	10	11
PRSS 48×28	48	20	100	127	6×13.5	150	M8×1	60	127	145	37	215.10	381.90	0.07	10	11
PRSS 60×10	60	10	122	150	6×17.5	180	M8×1	71	152	170	45	282.30	662.60	0.04	10	11
PRSS 60×15	60	15	122	150	6×17.5	180	M8×1	71	152	170	45	307.00	656.30	0.07	10	11
PRSS 60×20	60	20	122	150	6×17.5	180	M8×1	71	152	170	45	325.00	653.00	0.07	10	11
PRSS 64×30	64	30	115	150	6×17.5	180	M8×1	75	129	151	45	260.90	515.00	0.07	12	13
PRSS 64×36	64	36	115	150	6×17.5	180	M8×1	75	129	151	45	260.00	493.10	0.07	12	13
PRSS 64×42	64	42	115	150	6×17.5	180	M8×1	75	129	151	45	258.20	471.40	0.07	12	13
PRSS 75×10	75	10	150	180	8×17.5	210	M8×1	87	191	211	45	411.10	1235.00	0.04	11	11
PRSS 75×20	75	20	150	180	8×17.5	210	M8×1	87	191	211	45	483.40	1243.00	0.07	11	11
PRSS 75×30	75	30	150	180	8×17.5	210	M8×1	87	191	211	45	461.40	1137.30	0.07	11	11

PRFD 法蘭式雙螺母安裝尺寸

PRFD 法蘭式雙螺母安裝尺寸

行星滾柱絲杠

行星滾柱絲杠

單位：（mm）

類型	d₀公稱直徑	p_ho 導程	D₁ g6	D₄	n×D₅	D₃	S	D₈	L₁	L₂	L₃	C_a	C_oa	滾針數
類型	d₀公稱直徑	p_ho 導程	D₁ g6	D₄	n×D₅	D₃	S	D₈	L₁	L₂	L₃	C_a	C_oa	標準	最多
PRSD 8×02	8	2	21	31	6×4.5	41	M4	-	31	41	13	4.19	8.90	6	8
PRSD 8×04	8	4	21	31	6×4.5	41	M4	-	31	41	13	3.26	9.31	6	8
PRSD 12×02	12	2	26	36	6×4.5	46	M4	-	31	41	13	6.14	13.36	6	10
PRSD 12×04	12	4	26	36	6×4.5	46	M4	-	31	41	13	5.35	13.87	6	10
PRSD 12×05	12	5	26	36	6×4.5	46	M4	-	31	41	13	4.88	15.50	6	10
PRSD 15×02	15	2	34	45	6×5	56	M5	-	35	51	18	8.08	15.87	6	11
PRSD 15×04	15	4	34	45	6×5	56	M5	-	35	51	18	7.16	16.50	6	11
PRSD 15×05	15	5	34	45	6×5	56	M5	-	35	51	18	6.72	18.45	6	11
PRSD 20×02	20	2	42	53	6×6	64	M6	-	55	65	20	19.80	33.00	8	11
PRSD 20×04	20	4	42	53	6×6	64	M6	-	55	65	20	17.72	34.31	8	11
PRSD 20×05	20	5	42	53	6×6	64	M6	-	55	65	20	16.68	38.37	8	11
PRSD 20×06	20	6	42	53	6×6	64	M6	-	55	65	20	15.91	39.13	8	11
PRSD 21×05	21	5	45	56	6×6	68	M6	26	64	72	18	24.40	34.20	9	11
PRSD 21×08	21	8	45	56	6×6	68	M6	26	64	72	18	26.50	34.50	9	11
PRSD 21×10	21	10	45	56	6×6	68	M6	26	64	72	18	28.70	35.00	9	10
PRSD 23×02	23	2	45	56	6×7	67	M6	30	55	65	20	24.63	33.40	8	11
PRSD 23×04	23	4	45	56	6×7	67	M6	30	55	65	20	24.17	32.19	8	11
PRSD 23×08	23	8	45	56	6×7	67	M6	30	55	65	20	23.14	34.51	8	11
PRSD 25×05	25	5	53	70	6×7	84	M6	32	78	90	20	31.60	46.00	8	11
PRSD 25×10	25	10	53	70	6×7	84	M6	32	78	90	20	36.30	44.70	8	11
PRSD 27×02	27	2	53	68	6×7	83	M6	35	55	69	22	26.70	38.83	8	11
PRSD 27×04	27	4	53	68	6×7	83	M6	35	55	69	22	24.30	40.38	8	11
PRSD 27×08	27	8	53	68	6×7	83	M6	35	55	69	22	25.36	49.63	8	10
PRSD 30×02	30	2	64	81	6×9	98	M6	38	85	99	27	35.20	66.50	8	11
PRSD 30×05	30	5	64	81	6×9	98	M6	38	85	99	27	46.00	75.70	10	11
PRSD 30×10	30	10	64	81	6×9	98	M6	38	85	99	27	53.20	74.10	10	11
PRSD 30×15	30	15	64	81	6×9	98	M6	38	85	99	27	57.80	75.10	10	10
PRSD 30×20	30	20	64	81	6×9	98	M6	38	85	99	27	59.80	73.20	10	10
PRSD 30×25	30	25	64	81	6×9	98	M6	38	85	99	27	61.40	71.60	10	10
PRSD 39×05	39	5	80	102	6×11	124	M6	50	100	116	33	64.60	114.30	10	11
PRSD 39×10	39	10	80	102	6×11	124	M6	50	100	116	33	76.30	115.10	10	11
PRSD 39×15	39	15	80	102	6×11	124	M6	50	100	116	33	82.80	114.00	10	11
PRSD 39×20	39	20	80	102	6×11	124	M6	50	100	116	33	86.70	109.20	10	11
PRSD 44×12	44	12	80	102	6×11	124	M8×1	56	90	106	33	69.50	108.60	12	14
PRSD 44×18	44	18	80	102	6×11	124	M8×1	56	90	106	33	76.40	109.30	12	13
PRSD 44×24	44	24	80	102	6×11	124	M8×1	56	90	106	33	81.90	110.70	12	13
PRSD 44×30	44	30	80	102	6×11	124	M8×1	56	90	106	33	80.20	103.10	12	13
PRSD 48×05	48	5	100	127	6×13.5	150	M8×1	60	127	145	37	99.00	204.60	10	11
PRSD 48×10	48	10	100	127	6×13.5	150	M8×1	60	127	145	37	115.80	201.90	10	11
PRSD 48×28	48	20	100	127	6×13.5	150	M8×1	60	127	145	37	129.00	190.90	10	11
PRSD 60×10	60	10	122	150	6×17.5	180	M8×1	71	152	170	45	169.40	331.30	10	11
PRSD 60×15	60	15	122	150	6×17.5	180	M8×1	71	152	170	45	184.20	328.20	10	11
PRSD 60×20	60	20	122	150	6×17.5	180	M8×1	71	152	170	45	195.00	326.50	10	11
PRSD 64×30	64	30	115	150	6×17.5	180	M8×1	75	129	151	45	156.50	257.50	12	13
PRSD 64×36	64	36	115	150	6×17.5	180	M8×1	75	129	151	45	156.00	246.50	12	13
PRSD 64×42	64	42	115	150	6×17.5	180	M8×1	75	129	151	45	154.90	235.70	12	13
PRSD 75×10	75	10	150	180	8×17.5	210	M8×1	87	191	211	45	246.00	617.50	11	11
PRSD 75×20	75	20	150	180	8×17.5	210	M8×1	87	191	211	45	290.00	621.50	11	11
PRSD 75×30	75	30	150	180	8×17.5	210	M8×1	87	191	211	45	276.80	568.60	11	11

頁次：1/1 每頁10條共9條信息分頁：[1]

河北海洋傳動機械制造有限公司

電話：0317-7236451 傳真：0317-7236222 地址：河北省吳橋縣東宋門鄉東宋門開發區

減速機 減速機超市 Reducer - Gearbox

<blockquote id="7fbzz"></blockquote>

<blockquote id="7fbzz"><strong id="7fbzz"></strong></blockquote>

国产黄片视频免费看 | 欧美老熟妇乱子伦视频 | 黄色的一级的操逼的 | 大吊视频一区二区三区 | 91作爱视频 |
