概述

ZSYF系列壓延機專用齒輪箱是與積木式壓延機配套的專用齒輪箱。該系列齒輪箱具有如下特點：

1.整機外形美觀，箱體六面加工，可方便地多面組合，滿足多輥壓延機的各種輥筒的排列方式。

2.齒輪參數、箱體結構經計算機優化設計。

3.齒輪材料采用優質低碳合金鋼，經參碳、淬火、磨齒，齒部精度6級，齒面硬度在54～62HRC之間，承載能力大幅度提高，體積減小，噪聲低，傳動效率高。

4.配備電機油泵強制潤滑系統，齒輪嚙合部位及軸承的潤滑充分、可靠。

5.軸承、油封、電機油泵等標準件均選用國內知名廠家的優質產品，也可以按用戶需要，選用進口產品。

適用范圍

1.齒輪箱的輸入轉速一般不大于1500r/min。

2.表中所列為常用公稱傳動比，也可按用戶需要調整傳動比。

3.工作環境溫度為0℃～35℃。

齒輪箱的代號及標志

齒輪箱的代號中，包括型號、輸出級中心距、公稱傳動比以及組合型式。

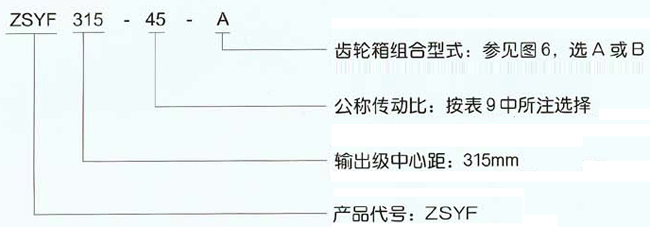

標記示例：

齒輪箱的承載能力見下表

齒輪箱的承載能力

齒輪箱的外型尺寸

ZSYF系列壓延機專用減速器外型尺寸

齒輪箱的選用

1.承載能力表中所列齒輪箱的承載能力已經考慮了工況系數，可以直接選用。

2.本系列齒輪箱適用于多輥壓延機的傳動，選用時必須注明齒輪箱的組合型式和數量。

3.如果所需要的聯接尺寸、傳動比、輸入軸轉速或齒輪箱的組合型式與圖表中所列的不同，請與生產廠家聯系。

安裝使用和維護

1.起吊齒輪箱時，應使用吊環螺釘。

2.齒輪箱運輸、存放時應注意防潮。到貨后如半年內不安裝，應對外露的加工面重新涂防銹油。

3.齒輪箱必須剛性固定在堅實的基礎面上，所有地腳螺栓須加彈簧墊圈。聯軸器的安裝誤差應不超過其允許的偏差值。

4.齒輪箱在交貨前均經過嚴格的試運轉檢驗，各項指標符合要求，交貨后可以直接投入使用。使用前應注入中極齒輪油N220或N320至油標上限。

5.帶有電機油泵的齒輪箱，在加載前，應先開啟電機油泵，空車運轉一段時間，以利各潤滑點的充分潤滑。

6.齒輪箱在首次運行300小時后換油，以后每運行3000～4000小時換油一次，每次換油的間隔時間最長不應超過18個月。換油時應先清洗箱體、濾油器、空氣濾清器、放油螺塞。
