〈一〉概述

TC系列齒輪減速器是在《起重機用QS型減速器》的基礎上經過完善、優化、擴充而形成的系列產品，廣泛適用于起重機的運行機構及運輸、冶金、礦山、石油、化工、建筑和輕工等行業的傳動機構。

〈二〉型號、裝配型式及表示方法

1.型號：04、05、08、10、12、14、16、20、25；

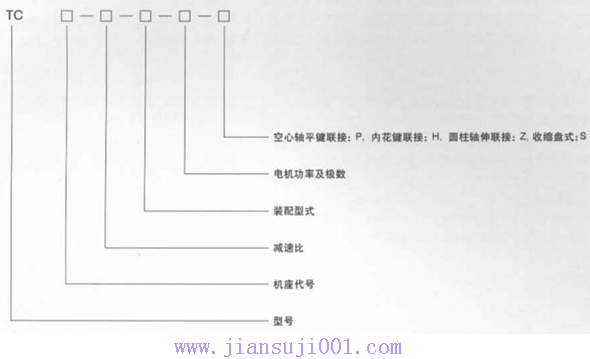

2.標記方法：

示例：

機座號12 減速比56 裝配型式I型空心軸平鍵聯接電機功率5.5KW/4p則標記為 TC12-56-I -5.5/4p

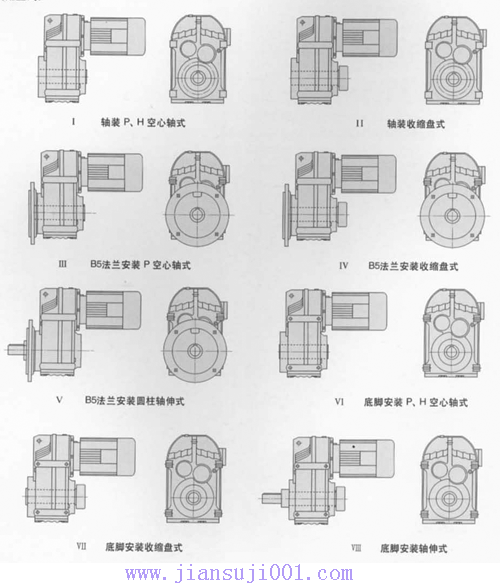

3.裝配形式：

〈三〉、減速器的選用

按減速器承載能力表選用，首先要考慮到減速器所承受的載荷性質及日工作時間，并依據工況系數表及安全系數表選用適當?shù)南禂?shù)K_A和S_A

表1工況系數 K_A

原動機	日工作小時數	均勻載荷	中等擊載荷	強沖擊載荷
電動機	～3	0.9	1.25	1.75
	3～10	1.0	1.35	2
	＞10	1.35	1.75	2.25

表2安全系數

重要性與安全要求	一般設備：減速器失效引起單機停產且易更換備件	重要設備：減速器失效引起機組、生產線或全廠停產	高度安全要求：減速器失效引起設備、人身事故
S_A	1.1～1.3	1.3～1.5	1.5～1.7

選用減速器時，如果減速器的實際輸入轉速與承載能力表中的三檔轉速之一（1500、1000、750）某一相對誤差不超過4%，可按該檔轉速下的公稱功率及適當工況系數K_A、安全系數S_A選用相當規格減速器。如果轉速相對誤差超過4%，則應按實際轉速折算減速器的公稱功率再結合工況系數及安全系數選用。

選用舉例

一傳動裝置，需配6極電動機轉速970r/min,傳動比為20，傳動功率5.5KW，每日工作8h,裝配型式v,用于中等沖擊載荷的重要場所。

與輸入轉速1000r/min對照，轉速誤差為 -1=3.90%＜4%；

每日工作8h,中等沖擊載荷，則選K_A=1.35；

重要場所則S_A=1.5；

計算功率P_m=5.5×1.35=11.14（KW）

根據承載能力表查得TC12，1000r/min;i=20承載能力為13KW。最低型號可選TC12。

訂貨標記為：TC12-20-V-5.5KW/6p-Z

四、承載能力

本產品承載能力是依據均勻載荷，每日工作10小時確定，選用時，請按選用方法進行選用。

表3

公稱傳動比 i	公稱傳速 r/min		規格
	輸入 n₁	輸出 n₂	04	06	08	10	12	14	16	20	25
		公稱輸入功率 P KW
4	1500	375	4	10	16	35	50	70	140	218	-
	1000	250	2.6	6.6	10	23	53	46	93	145	-
	750	187	2	5	8	17	25	35	70	109	-
4.5	1500	335	3.8	10	16	32	46	66	133	198	-
	1000	220	2.5	6.5	10	21	30	44	88	132	-
	750	166	1.9	5	8	16	23	33	66	98	-
5	1500	300	3.6	9.5	15	30	45	63	125	170	-
	1000	200	2.4	6.3	10	20	30	42	83	113	-
	750	150	1.8	4.8	7.5	15	22	31	62	85	-
5.6	1500	270	3.3	8.5	14	28	40	60	115	160	-
	1000	180	2.2	5.6	9.3	18.5	26	40	75	105	-
	750	134	1.6	4.2	7	14	20	30	57	80	-
6.3	1500	240	3.2	8	13	24	34	51	110	160	294
	1000	160	2.1	5.3	8.5	16	22	34	73	105	196
	750	120	1.6	4	6.5	12	17	25	55	80	147
7.1	1500	210	2.9	7	12	22	30	48	94	120	267
	1000	140	1.9	4.5	8	15	20	32	62	80	178
	750	106	1.5	3.5	6	11	15	24	47	60	133
8	1500	185	2.9	6.5	10	20	27	43	85	120	240
	1000	125	1.8	4.3	6.6	13	18	28	56	80	160
	750	94	1.5	3.2	5	10	13	21	42	60	120
9	1500	167	2.8	5.4	8.2	17	27	39	80	120	218
	1000	111	1.8	3.6	5.5	11	18	26	53	80	145
	750	83	1.4	2.7	4.1	8.5	13.5	20	40	60	108
10	1500	150	2.5	5.4	8.2	17	27	39	72	120	197
	1000	100	1.6	3.6	5.5	11	18	26	48	80	130
	750	75	1.2	2.7	4.1	8.5	13	20	36	60	98
11.2	1500	134	2.5	5	8	16	25	39	72	120	177
	1000	89	1.6	3.3	5.3	10.5	16.5	26	48	80	118
	750	67	1.2	2.5	4	8	12	20	36	60	87
12.5	1500	120	2.3	4.6	8	16	25	37	72	120	159
	1000	80	1.5	3	5.3	10.5	16.5	24.5	48	80	106
	750	60	1.1	2.3	4	8	12	19	36	60	80
14	1500	107	2.0	4.2	7	14	25	37	72	110	150
	1000	71	1.3	2.8	4.5	9.3	16.5	24.5	48	73	100
	750	54	1	2.1	3.5	7	12	19	36	55	75

續表

公稱傳動比 i	公稱傳速 r/min		規格
	輸入 n₁	輸出 n₂	04	06	08	10	12	14	16	20	25
		公稱輸入功率 P KW
16	1500	94	1.7	3.6	6.5	12.5	25	37	67	103	150
	1000	62	1 .1	2.4	4.3	8.3	16.5	24.5	44	68	100
	750	47	0.8	1.8	3.2	6.2	12	19	33	51	75
18	1500	83	1.5	3.2	5 .5	11	23	33	62	90	150
	1000	56	1	2.1	3.7	7.5	15	22	41	60	100
	750	42	0.7	1.6	2.8	5.5	11	16	31	45	75
20	1500	75	1.4	3	5.2	11	20	31	57	85	142
	1000	50	0.9	2	3.5	7.5	13	21	38	56	95
	750	38	0.7	1.5	2.6	5.5	10	15	28	42	71
22.4	1500	67	1.2	2.5	5	9	18	28	48	81	128
	1000	44	0.8	1.6	3.3	6	12	18.5	32	54	85
	750	33	0.6	1.2	2.5	4.5	9	14	24	40	64
25	1500	60	1	2.3	4.2	8.5	15	25	44	72	108
	1000	40	0.6	1.5	2.8	5.5	10	16.5	29	48	72
	750	30	0.5	1.1	2.1	4.2	7.5	12	22	36	54
28	1500	54	1	2	3.9	7	12.5	22	39	65	98
	1000	36	0.6	1.3	2.6	4.5	8	14.5	26	43	65
	750	27	0.5	1	2	3.5	6.2	11	20	32	49
31.5	1500	48	0.9	1.9	3.2	6	11	20	34	60	86
	1000	32	0.6	1.3	2.1	4	7.5	13	22.5	40	57
	750	24	0.4	0.9	1.6	3	5.5	10	17	30	43
35.5	1500	42	0.8	1.7	2.8	5	10	17	30	50	80
	1000	28	0.5	1.1	1.8	3.3	6.6	11	20	33	53
	750	21	0.4	0.8	1.4	2.5	5	8.5	15	25	40
40	1500	38	0.7	1.35	2.4	5	10	15	27	40	71
	1000	25	0.4	0.9	1.6	3.3	6.6	10	18	26	47
	750	19	0.3	0.7	1.2	2.5	5	7.5	13	20	35
45	1500	33	0.6	1.2	2.2	4.4	9	13	24	38	64
	1000	22	0.4	0.8	1.5	2.9	6	8.5	16	25	42
	750	17	0.3	0.6	1.1	2.2	4.5	6.5	12	19	32
50	1500	30	0.55	1.1	2.1	4	8	12	22	33	59
	1000	20	0.37	0.7	1.4	2.6	5.3	8	14.5	22	39
	750	15	0.27	0.5	1.0	2	4	6	11	16	30
56	1500	27	0.5	1	1.8	3.6	7.1	11	18.5	31	52
	1000	18	0.3	0.7	1.2	2.4	4.7	7.3	12	20	35
	750	13.4	0.25	0.5	0.9	1.8	3.5	5.5	9.2	15	26
63	1500	24	0.44	0.9	1.6	3.2	6	10	16.5	28	42
	1000	16	0.3	0.6	1	2.1	4	6.5	11	18.5	28
	750	12	0.22	0.5	0.8	1.6	3	5	8.2	14	21
71	1500	21	0.4	0.8	1.5	2.9	5.4	8.7	15	26	38
	1000	14	0.25	0.5	1	1.9	3.6	5.8	10	17	25
	750	10.6	0.2	0.4	0.7	1.5	2.7	4.4	7.5	13	19

, , ,

公稱傳動比 i	公稱傳速 r/min		規格
	輸入 n₁	輸出 n₂	04	06	08	10	12	14	16	20	25
		公稱輸入功率 P KW
80	1500	18.8	0.35	0.7	1.3	2.6	4.8	7.8	12.8	22	34
	1000	12.5	0.22	0.45	0.9	1.7	3.2	5.2	8.5	15	22
	750	9.4	0.18	0.3	0.6	1.3	2.4	3.9	6.4	11	17
90	1500	16.7	0.3	0.6	1.1	2.2	4.2	7	11.5	20	30
	1000	11.1	0.2	0.4	0.7	1.5	2.8	4.5	7.5	13	20
	750	8.3	0.15	0.3	0.5	1.1	2.1	3.5	5.6	10	15
100	1500	15	0.28	0.5	0.9	1.8	4	6	10.5	18	29
	1000	10	0.18	0.3	0.6	1.2	2.6	4	7	12	19
	750	7.5	0.14	0.25	0.4	0.9	2	3	5.2	9	14
112	1500	13.2	0.22	0.45	0.9	1.8	3.4	5.5	9	15.5	-
	1000	8.8	0.14	0.3	0.6	1.2	2.2	3.6	6	10	-
	750	6.6	0.12	0.20	0.4	0.9	1.7	2.7	4.5	7.6	-
125	1500	12	0.2	0.42	0.8	1.6	3.0	5	8	14	-
	1000	8	0.12	0.28	0.5	1.0	2	3.3	5.3	9.3	-
	750	6	0.1	0.2	0.4	0.8	1.5	2.5	4	7	-
140	1500	10.6	-	0.38	0.7	1.4	2.7	4.4	7	12	-
	1000	7.1	-	0.25	0.45	0.9	1.8	2.9	4.6	8	-
	750	5.3	-	0.2	0.3	0.7	1.3	2.2	3.5	6	-
160	1500	9.4	-	0.32	0.6	1.3	2.4	3.8	6.5	11	-
	1000	6.2	-	0.2	0.4	0.9	1.6	2.5	4.3	7.3	-
	750	4.7	-	0.15	0.3	0.6	1.2	1.9	3.2	5.5	-
180	1500	8.3	-	0.29	0.5	1.1	2.1	3.3	5.8	10	-
	1000	5.6	-	0.18	0.3	0.7	1.4	2.2	3.8	6.6	-
	750	4.2	-	0.15	0.25	0.5	1	1.7	2.9	5	-
200	1500	7.5	-	-	0.4	1.0	2	3	5.5	-	-
	1000	5	-	-	0.25	0.65	1.3	2	3.6	-	-
	750	3.8	-	-	0.2	0.5	1	1.5	2.7	-	-
224	1500	6.7	-	-	0.4	0.9	1.7	2.6	4.5	-	-
	1000	4.5	-	-	0.25	0.6	1.1	1.7	3	-	-
	750	3.3	-	-	0.2	0.4	0.8	1.3	2.2	-	-
250	1500	6	-	-	-	0.8	1.6	2.4	4.2	-	-
	1000	4	-	-	-	0.5	1	1.6	2.8	-	-
	750	3	-	-	-	0.4	0.8	1.2	2.1	-	-
280	1500	5.4	-	-	-	0.7	1.4	2.1	-	-	-
	1000	3.6	-	-	-	0.45	0.9	1.4	-	-	-
	750	2.7	-	-	-	0.3	0.7	1.1	-	-	-

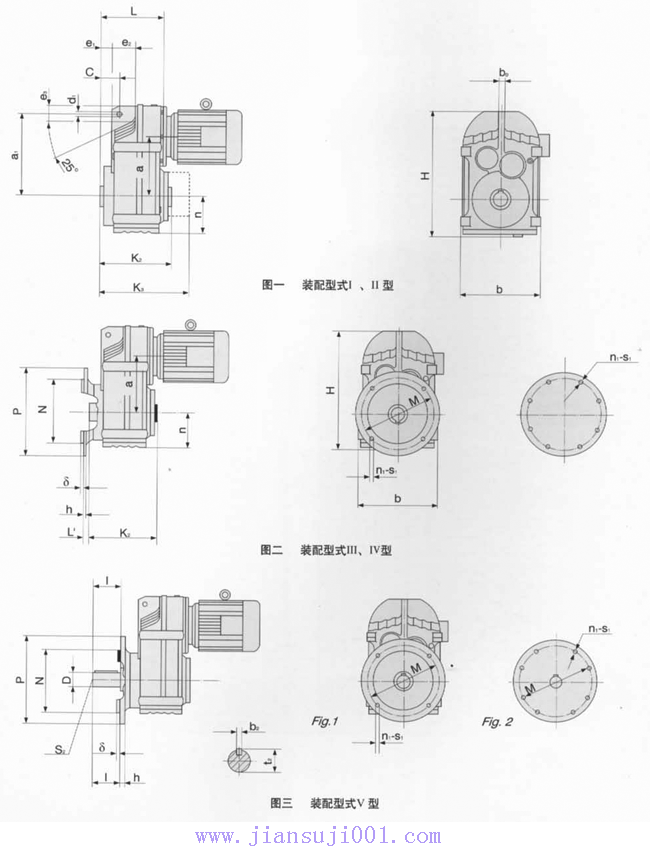

〈五〉外形及安裝尺寸

TC型平行軸齒輪減速器外形及安裝尺寸

表4

尺寸機座號	a	H ~	a₁	b	b₀	c	d₁	L	L^,	K₂	K₃ ~	e₁	e₂	e₃	n ~	δ	h	n₁	S₁	S₂
04	112	252	158	170	12	31.5	14	110	24	123	175	15	46	30	76	3.5	10	4	9	M10
06	128.1	275	175	185	20	32	14	140	25	161	210	12	75	22	80	3.5	12	4	11	M10
08	160	358	230	220	20	41	20	167	23	188	245	18	74	40	97	4	15	4	13.5	M16
10	200	452	297	275	25	50	22	193	37	208	268	13	84	49	127	4	16	4	13.5	M16
12	250	566	360	346	30	62	22	230	30	255	315	17	98	57	160	5	18	8	17.5	M20
14	285	625	395	405	30	70	26	275	41.5	305	360	34	104	88	178	5	22	8	17.5	M20
16	315	715	440	455	40	88	40	335	41	353	420	52	105	90	220	5	22	8	17.5	M24
20	382.6	856	550	535	50	110	40	385	51	413	488	66	125	138	237	5	25	8	17.5	M24
25	500	1050	690	625	60	120	40	430	-	450	525	75	150	150	284	-	-	-	-	-

續表

尺寸機座號	P	M	N	D	I	b₂	t₂	4-Ф	I₁	R	S	U	V	W	X	Y	b₁	重量
04	160	130	110	25	50	8	28	4-M8	11	77	115	95	135	22.5	20	31	165	22
06	200	165	130	30	60	8	33	4-M10	15	93	145	111	165	31	20	45	180	28
08	250	215	180	40	80	12	43	4-M12	18	112	190	132	215	38	25	60	212	45
10	300	265	230	50	100	14	53.5	4-M16	25	140	240	165	275	37.5	35	70	270	75
12	350	300	250	60	120	18	64	4-M16	25	165	310	215	350	43	40	100	340	145
14	450	400	350	70	140	20	74.5	4-M20	28	205	350	275	400	50.5	50	120	400	190
16	450	400	350	90	170	25	95	4-M24	36	220	400	350	460	71.5	60	125	450	210
20	550	500	450	110	210	28	116	4-M30	45	270	450	320	420	81	70	142	530	350
25	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	785

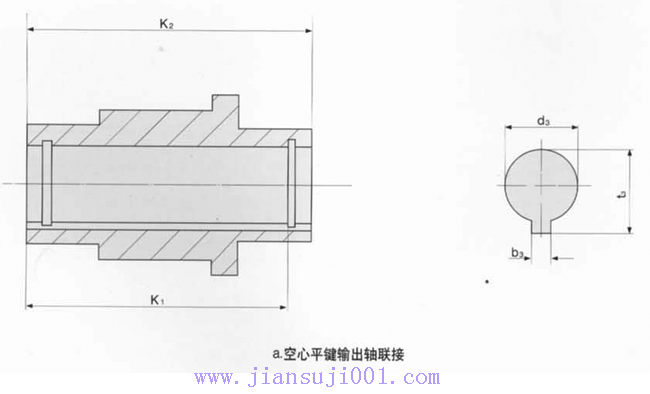

空心軸輸出軸聯接尺寸

表5

機座代號	K₁	K₂	K₃	t	t^I	S₁	d₃	d₃^I	b₃	t₃	d₄	d₁	d₂	內花鍵	外花鍵	花鍵副 INT/EXT
機座代號	K₁	K₂	K₃	t	t^I	S₁	d₃	d₃^I	b₃	t₃	d₄	d₁	d₂	大徑D	大徑d	花鍵副 INT/EXT
04	105	123	155	20	40	1.2	30	30	8	33.3	M10	28.6	30	35	34	16Z×2m×30P×6H/6h
06	140	161	205	20	50	1.5	35	35	10	38.3	M12	37.5	40	45	44	21Z×2m×30P×6H/6h
08	160	188	245	20	60	1.5	40	40	12	43.3	M16	42.5	45	51	50	24Z×2m×30P×6H/6h
10	175	208	252	25	55	2	50	50	14	53.8	M16	57	60	65	64	31Z×2m×30P×6H/6h
12	222	255	300	25	65	2.5	60	65	18	64.4	M20	75	78	85.5	84	27Z×3m×30P×6H/6h
14	270	305	360	50	70	2.5	70	75	20	74.9	M20	81.5	85	94.5	93	30Z×3m×30P×6H/6h
16	315	353	410	60	90	2.5	90	95	25	95.4	M24	96.5	100	109.5	108	35Z×3m×30P×6H/6h
20	375	413	488	60	120	2.5	100	105	28	106.4	M24	96.5	100	109.5	108
25	410	450	535	60	160	2.5	100	105	28	106.4	M24	96.5	100	109.5	108

用戶可根據需要，從表中選用小一號或更小的花鍵副

六、安裝、使用與維護

1.減速器輸出軸軸線，與其聯接部分的軸線，應保證同軸，其誤差不得大于所用聯軸器的允許值。

2.安裝好后，必須注入所需潤滑油，油面達到規定的高度，潤滑油可選用GB/T5903中的L-CKC100、L-CKC150、L-CKC220（原N100、N150、N220）及其它性能相法或更好的潤滑油。

3.在正式使用前，用手轉動，減速器必須靈活，無卡滯現象，然后進行空載運轉，時間不得少于2小時，運轉應平穩，無沖擊、振動及漏油現象。

4.新減速器第一次使用一個月后，必須更換新的潤滑油，在以后的使用中應定期檢查油的質量，發現老化變質應及時更換，同時經常檢查油面高度，低于規定高度時，及時補足。對長期連續工作的減速器必須三個月?lián)Q油一次，對每天工作時間不超過八小時的減速器，須六個月?lián)Q油一次。

5.在使用中，若發現油溫著升高，溫升超過60℃或油溫超過85℃時，以及產生不正常的噪音時，應停止使用，檢查原因，及時排除故障，更換潤滑油后再使用。

TCS型垂直軸軸裝減速器適用范圍及標記方法

一、概述

TCS是TC的變型產品，同樣適用于起重、運輸、冶金、礦山，石油化工、建筑等行業的傳動機構。

二、型號、裝配型式及表示方法

1.型號：10、12、16、20、25

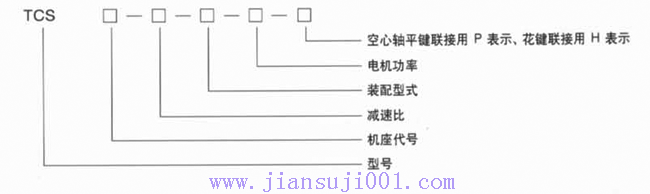

2.標記方法：

三、技術參數及外形尺寸

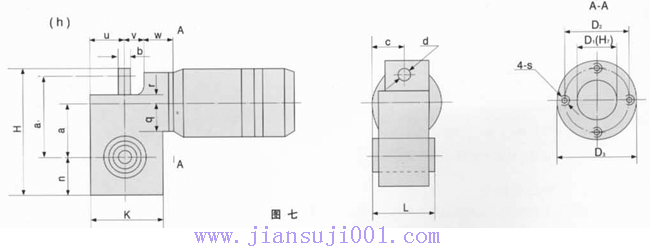

1.外形及安裝尺寸

表6

機座號	L	K	H	C	U	W	V	a	a₁	n	q	r	d	b	D₁	D₂	D₃	S	重量Kg
TCS10	208	274	490	104	137	40	125	225	325	127	86	56	22	26	132	152	172	M12	75
TCS12	255	346	612	127.5	173	45	150	280	406	160	101.5	70	26	36	160	180	203	M16	142
TCS16	264	400	760	132	200	55	180	355	485	220	104	85	34	46	160	180	208	M16	210
TCS20	318	500	930	159	250	55	220	470	625	250	140	100	40	50	210	180	280	M16	350
TCS25	356.5	620	1160	178.25	350	75	275	580	777	310	180	125	40	70	240	240	320	M20	820

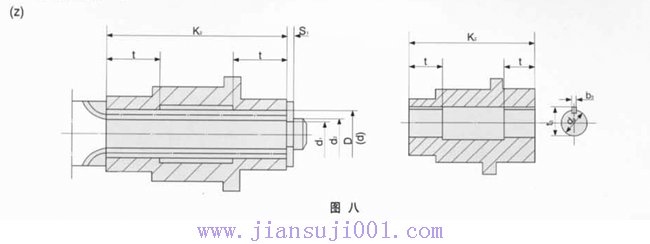

空心輸出軸聯接尺寸

機座代號	花鍵								平鍵
機座代號	花鍵副	內花鍵大徑D	外花鍵大徑d	k₂	t	S₁	d₁	d₂	d₃	b₃	t₃
10	INT/EXT31Z×2m×30p×6H/6h	65	64	208	60	2	57	60	50	14	53.8
12	INT/EXT35Z×3m×30p×6H/6h	85.5	84	255	65	2.5	75	78	60	18	64.4
16	INT/EXT35Z×3m×30p×6H/6h	109.5	108	264	75	2.5	96.5	100	90	25	95.4
20				318	85	2.5	96.5	100	100	28	106.4
25				356.5	95	2.5	96.5	100	100	28	106.4

用戶根據需要,從表中可選用小一號或更小的花鍵副

2.工作級別為M5時，減速器承載能力表

公稱傳動比i	公稱傳速r/min		規格
	輸入n₁	輸出n₂	10	12	16	20	25
	公稱輸入功率 P KW
22.4	1500	66	9.1	22.8	38.9	81	96
	1000	44	6.1	15.2	25.9	54	64
	750	33	4.50	11.4	19.5	40	48
25	1500	60	8.3	21.5	35	70	89
	1000	40	5.5	16.5	23.3	46.5	59
	750	30	4.1	11	17.5	35	44.5
28	1500	53.5	7.8	19.2	30.3	67	82
	1000	35.5	5.2	12.5	20	44.5	54.5
	750	26.5	3.9	9.6	15.2	33.5	41
31.5	1500	47.5	7.8	17.9	27.4	60	75
	1000	31.5	5.2	11.9	18.2	40	50
	750	23.5	3.9	9	13.7	30	37
35.5	1500	42	6.9	15.2	25.8	50	70
	1000	28	4.6	10.1	17.2	33	46
	750	21	3.5	7.6	12.9	25	35
40	1500	37.5	6.2	13.5	23	40	60
	1000	25	4.1	9	15	26.5	40
	750	18.3	3.1	6.7	11.5	20	30
45	1500	33	5.3	12.0	19.5	37	54
	1000	22	3.5	8	13	24.5	36
	750	16.5	2.7	6	10	18.5	27
50	1500	30	5.1	10.8	19.5	35	51
	1000	20	3.4	7.2	13	23	34
	750	15	2.5	5.4	10	17.5	25.5
56	1500	26.5	4.3	9.4	16.3	27	45
	1000	17.5	2.8	6.2	10.8	18	30
	750	13	2.2	4.7	8.2	13.5	22.5
63	1500	23.5	3.9	8.4	15.1	25	43
	1000	15.5	2.6	5.6	10	16.5	28.5
	750	12	2	4.2	7.5	12.5	21.5
71	1500	21	3.6	7.0	13	22	38
	1000	14	2.4	4.5	8.5	15	25
	750	10.5	1.8	3.5	6.5	11	19
80	1500	18.5	3.0	6.7	11	17	35
	1000	12.5	2	4.5	7.3	11	23
	750	9	1.5	3.3	5.5	8.5	17.5
90	1500	16.5	2.8	5.6	9.2	16	28
	1000	11	1.8	3.7	6.1	10.5	18.5
	750	8	1.4	2.8	4.6	8	14
100	1500	15	2.5	5.2	8.6	13	25
	1000	10	1.6	3.4	5.7	8.6	16.5
	750	7.5	1.3	2.6	4.3	6.5	12.5
115	1500	13	2.3	5	8.1	12	23
	1000	8.5	1.5	3.3	5.4	8	1.5
	750	6.5	1.2	2.5	4.1	6	11.5
128	1500	11.5	1.8	4.2	6.8	10.5	21
	1000	7.5	1.2	2.8	4.5	7	14
	750	5.5	0.9	2.1	3.4	5.3	11
145	1500	10	1.7	3.5	5.7	9.5	20
	1000	6.5	1.1	2.3	3.8	6.3	13.3
	750	5	0.85	1.8	2.9	4.7	11
160	1500	9	1.5	3.2	5.3	8	18
	1000	6	1	2.1	3.5	5.3	12
	750	4.5	0.75	1.6	2.6	4	9

注：配套電機功率：N_n≤容許功率÷2～2.5

3.連續工作型，減速器承載能力表

公稱傳動比i	公稱傳速r/min		規格
	輸入n₁	輸出n₂	10	12	16	20	25
	公稱輸入功率 P KW
22.4	1500	66	6.28	15.84	23.68	48.6	57.6
	1000	44	4.48	11.2	16.30	33.5	39.7
	750	33	3.10	7.9	11.8	24.3	28.8
25	1500	60	5.89	15.18	23.57	42.6	53.4
	1000	40	4.20	10.8	16.25	29.35	36.8
	750	30	2.90	7.5	11.75	21.3	26.7
28	1500	53.5	5.26	13.05	20.31	40.2	49.1
	1000	35.5	3.75	9.30	14.00	27.7	33.86
	750	26.5	2.50	6.50	10.1	20.1	24.5
31.5	1500	47.5	5.19	11.53	18.16	35.4	45
	1000	31.5	3.70	8.23	12.5	24.4	31
	750	23.5	2.50	5.75	9.1	17.5	22.5
35.5	1500	42	4. 45	10.18	16.99	30.6	42
	1000	28	3.20	7.1	11.7	21	21.85
	750	21	2.20	5.1	8.5	15.3	21
40	1500	37.5	4.04	8.88	15.10	24.6	36
	1000	25	2.75	6.1	10.4	16.9	24.8
	750	18.3	2.00	4.4	7.5	12.3	18
45	1500	33	3. 44	7.83	12.91	22.2	32.4
	1000	22	2 .4	5.45	8.9	15.3	21.7
	750	16.5	1.7	3.9	6.45	11	16.2
50	1500	30	3.21	7.00	12.06	21	30.6
	1000	20	2.2	4.8	8.31	14.5	21.10
	750	15	1.60	3.5	6.00	10.5	15.3
56	1500	26.5	2.71	6.01	10.43	16.2	27
	1000	17.5	1.9	4.13	7.15	11.15	18.6
	750	13	1.30	3.00	5.2	8	13.5
63	1500	23.5	2.43	5.32	9.56	15	25.3
	1000	15.5	1.70	3.60	6.55	10.3	17.4
	750	12	1.2	2.65	4.75	7.5	12.6
71	1500	21	2.24	4.95	8.08	13.2	21.8
	1000	14	1.5	3.41	5.5	9.1	15
	750	10.5	1.1	2.5	4	6.6	10.5
80	1500	18.5	1.85	4.13	6.85	10.2	21
	1000	12.5	1.3	2.8	4.72	7	14.4
	750	9	0.9	2.0	3.4	5.1	10
90	1500	16.5	1.70	3.89	5.74	9.6	16.3
	1000	11	1.1	2.68	3.9	6.6	11.20
	750	8	0.8	1.94	2.85	4.8	8.15
100	1500	15	1.49	3.13	5.24	7.8	15
	1000	10	1	2.15	3.5	5.35	10
	750	7.5	0.72	1.56	2.6	3.9	7.5
115	1500	13	1.40	3.09	5.05	7.2	15
	1000	8.5	0.95	2.10	3.45	4.9
	750	6.5	0.70	1.5	2.50	3.6
128	1500	11.5	0.16	2.58	4.28	6.36	13.8
	1000	7.5	0.75	1.78	2.90	4.35	9.5
	750	5.5	0.55	1.25	2.14	3.15	6.9
145	1500	10	1.06	2.43	3.59	5.7	12
	1000	6.5	0.70	1.67	2.45	3.9	8.25
	750	5	0.50	1.2	1.75	2.85	6
160	1500	9	0.93	1.96	3.25	4.87	10.8
	1000	6	0.65	1.35	2.2	3.35	7.4
	750	4.5	0.45	0.95	1.62	2.4	5.4

注：配套電機功率：Nn≤容許功率÷2～2.5

4.減速器輸入軸至輸出軸的中心矩

型號	10	12	16	20	25
中心矩a	225	280	355	470	580

5.公稱傳動比

公稱	22.4	25	28	31.5	35.5	40	45	50	56
公稱	63	71	80	90	100	114	128	145	160

6.減速器的選用參見TC減速器選用。

〈一〉、概述TA系列齒輪減速器，在吸取了國內、；國外同類產品的設計、制造經驗的基礎上，經過完善優化而形成的系列產品，廣泛適用于冶金、機械、石油、化工、建筑、輕紡、輕工等行業。

〈二〉型號、裝配型式及表示方法

1.型號：?jiǎn)渭?jí)80D、90D、100D、140D；

雙級75L、 90L、115L、140L、180L、225L、250L、265L、300L、375L；

三級90S、115S、 140S、180S、225S、250S、265S、300S、375S。

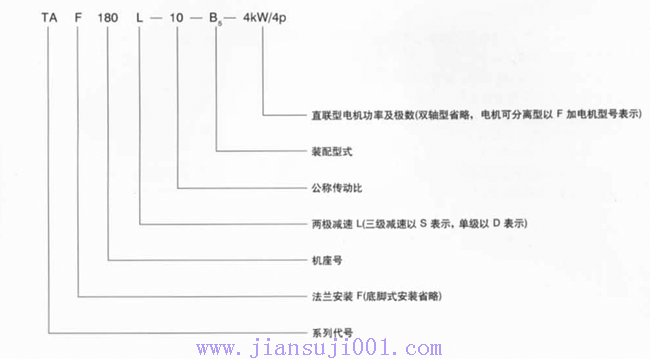

2.標記方法：

Product list產品列表

Customer service在線客服

產品展示
