ZJY型軸裝式圓柱齒輪減速器（JB/T 7007一1993）亦是軸線曲折布置的平行軸、漸開線圓柱齒輪減速器。主要用于帶式輸送機和斗式提升機的驅動裝置，也可用于其他類型機械設備的傳動裝置。

工作條件：減速器高速軸轉速不大于1500r/min；工作環境溫度為-40～40℃。低于5℃時，啟動前潤滑油應預熱到10℃以上。

（一）型號與標記

1．型號

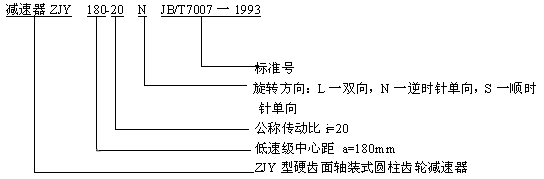

2．標記

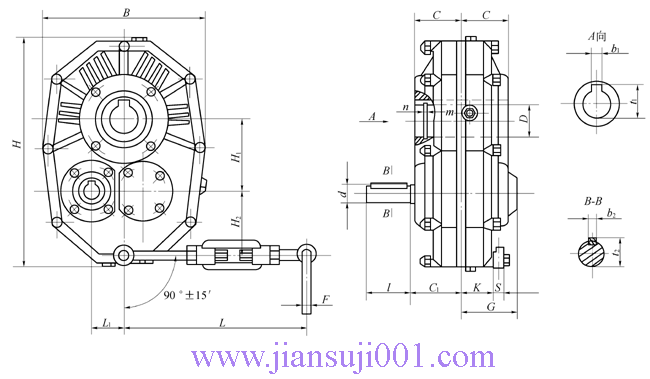

型號	D	d	l	b1	b2	t1	t2	B	H	H1	H2
ZJY75	35	16	40	10	6	38.3	18.2	187	260	72.8	70
ZJY90	38	19	40	10	6	41.3	21.7	212	287.2	86.7	74.5
ZJY106	45	24	50	14	8	48.8	27.2	240	325.6	101.6	79.4
ZJY125	55	28	60	16	8	59.3	31.2	270	379.3	120.3	100
ZJY150	60	38	80	18	10	64.4	41.3	330	446	145	110
ZJY180	70	42	110	20	12	74.9	45.3	396	530.3	174.3	131
ZJY212	85	48	110	22	14	90.4	51.8	477	624.7	204.7	157
ZJY250	100	55	110	28	16	106.4	59.3	560	727.6	240.6	188
ZJY300	120	65	140	32	18	127.4	69.4	660	839	288.6	210

低速級a2	75	90	106	125	150	180	212	250	300
高速級a1	53	63	75	90	106	125	150	180	212

    減速器實際傳動比與公稱傳動比的相對誤差不大于4%。

公稱輸入功率P_1N

公稱傳動比iN			10			16			20			25
公稱轉速/r·min-1		輸入n1	1500	1000	750	1500	1000	750	1500	1000	750	1500	1000	750
		輸出n2	150	100	75	94	62	47	75	50	38	60	40	30
型號	ZJY75	公稱輸入功率P1N/kW	2.8	1.9	1.4	2.5	1.7	1.3	1.9	1.3	1.0	1.6	1.1	0.8
	ZJY90		4.6	3.1	2.3	4.1	2.7	2.1	3.1	2.1	1.6	2.7	1.8	1.4
	ZJY106		7.6	5.1	3.8	6.8	4.5	3.4	5.2	3.5	2.6	4.5	3.0	2.3
	ZJY125		12.6	8.4	6.3	11.4	7.6	5.7	8.6	5.7	4.3	7.2	4.8	3.6
	ZJY150		21.5	14.3	10.8	19.3	12.9	9.7	14.2	9.5	7.1	12.0	8.0	6.0
	ZJY180		36.0	24.0	18.0	32.1	21.4	16.1	24.0	16.0	12.0	20.4	13.6	10.2
	ZJY212		60.3	40.2	30.2	53.8	35.9	26.9	40.5	27.0	20.3	34.0	22.7	17.0
	ZJY250		—	67.3	50.5	90.2	60.1	45.1	67.5	45.0	33.8	56.8	37.9	28.4
	ZJY300		—	—	—	—	—	—	—	74.7	56.0	95.0	63.3	47.5

1．選用系數

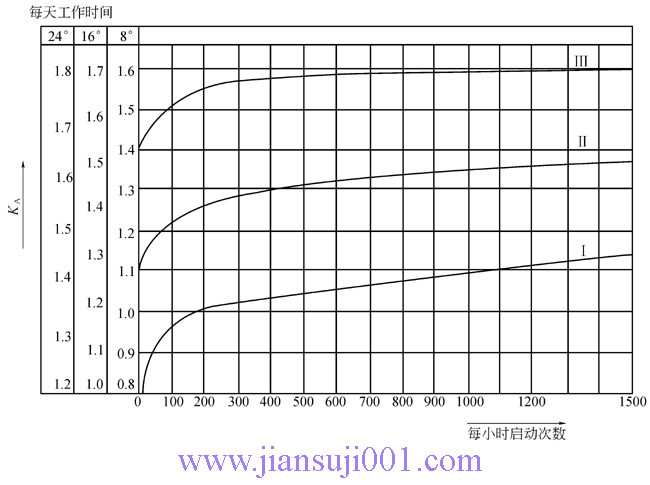

ZJY型減速器的選用系數K_A見圖。環境溫度系數f₁見表，負荷系數f₂見表，公稱功率利用系數f₃見表。

負荷系數f₂

小時負荷率/%	100	80	60	40	20
f2	1	0.94	0.86	0.74	0.56

公稱功率利用系數 f₃

P2/P1N×100/%	30	40	50	60	70	80
f3	1.5	1.25	1.15	1.1	1.05	1

注：P_1N─公稱輸入功率；P₂─負載功率。

2．選用方法與示例

標準減速器的承載能力受機械強度和熱平衡許用功率兩方面的限制。因此，減速器的選用必須通過兩個功率表。

首先按減速器機械強度許用公稱輸入功率P_1N選用，如果減速器的實用輸入轉速與承載能力表中的三擋（1500、1000、750）轉速之某一擋轉速相對誤差不超過4%，可按該擋轉速下的公稱功率選用相應規格的減速器；如果轉速誤差超過4%，則應按實用轉速折算減速器的公稱輸入功率選用。然后校核減速器熱平衡許用功率。

例：某皮帶輸送機減速器，電動機驅動，電動機轉速n₁=1460r/min，傳動比i=20,傳遞功率P=15kW，每日工作24h，最高環境溫度35℃，自然通風冷卻，油池潤滑，要求選用規格相當?shù)臉?biāo)準減速器。

第一步：按減速器的機械強度功率表選取。一般情況下，要計入工況系數K_A，特殊情況下考慮安全系數。

皮帶輸送機負荷為中等沖擊，取K_A=1.5計算功率：

P_2m=P₂K_A=1.5×15=22.5kW

按i=20及h₁=1500r/min，ZJY180，i=20,n₁=1500r/min,P_1N=24kW。

當h₁=1460r/min時，折算公稱輸入功率：

P_1N=1460/1500×24=23.4kW

P_2m=22.5kW<P₁=23.4kW,可以選用ZJY180-20型減速器。

第二步：校核熱功率P_2t=P₂f₁f₂f₃<P_G1

f₁=1.15;f₂=1;f₃=1.08(15/23.4=64%)

P_2t=P₂f₁f₂f₃=15×1.15×1×1.08=18.63kW>P_G1

不能選用ZJY 180-20型減速器，則需另選較大規格的減速器。按以上程序重新計算。
