ZQA型圓柱齒輪減速機簡介

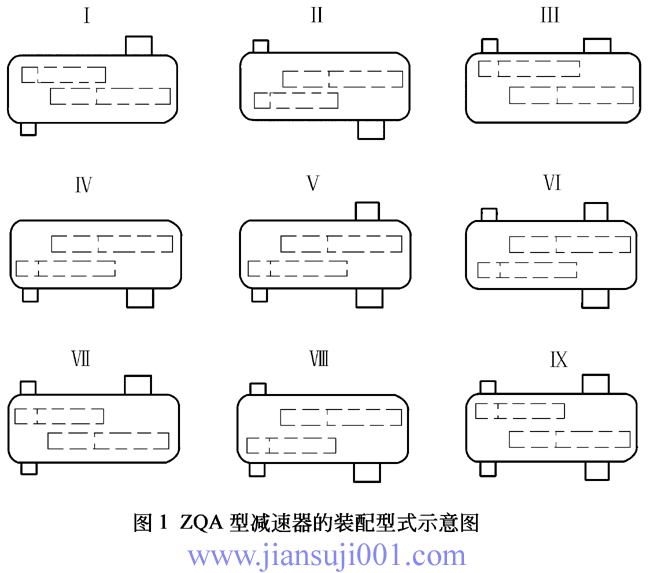

ZQA型減速機裝配型式

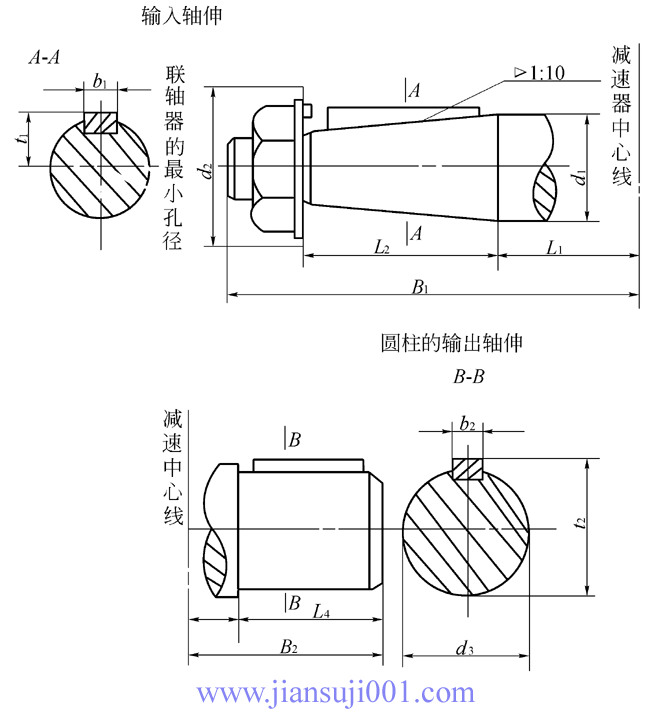

ZQA型減速機軸端形式及外形安裝尺寸

ZQA型減速機輸出軸型式及外形安裝尺寸

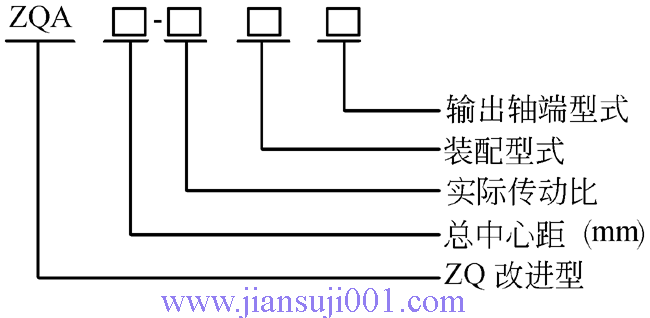

ZQA型減速機型號及標記示例

ZQA型減速機主要技術參數

ZQA型減速機實體模型

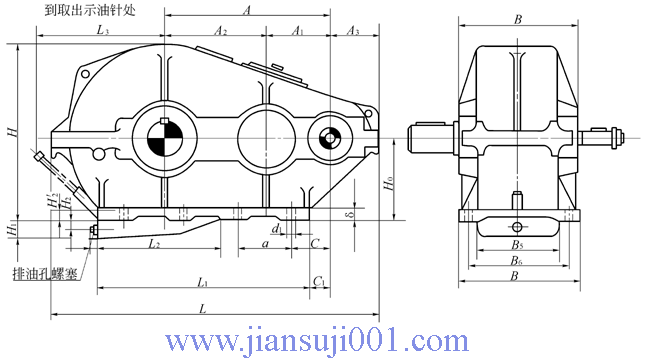

ZQA250、ZQA350、ZQA400、ZQA500、ZQA650、ZQA750、ZQA850、ZQA1000、型減速機外形安裝尺寸

ZQA型減速機的承載能力（工作級別M5）

ZQA型減速機的承載能力（連續工作類型）

頁次：1/2 每頁10條共18條信息分頁：[1][2]

減速器型號	輸入軸							輸出軸
	d₁	d₂	L₁	L₂	t₁	b₁	B₁	Z型（圓柱）
	d₁	d₂	L₁	L₂	t₁	b₁	B₁	d₃	d₄	L₃	L₄	t₂	b₂	B₂
ZQA250	30	55	120	60	15.2	5	200	55	70	135	82	59	16	217
ZQA350	40	75	170	85	20.9	10	280	65	70	165	105 85	69 63	18	270 264
ZQA400	40	75	160	85	20.9	10	270	80	90	175	130	85	22	305
ZQA500	50	85	220	85	25.9	12	330	80	90	205	130	85	22	335
ZQA650	60	110	290	108	31.4	16	430	110	125	265	165	116	28	430
ZQA750	60	110	310	108	31.4	16	450	110	125	285	165	116	28	450
ZQA850	90	150	340	135	46.7	22	510	130	150	325	200	137	32	525
ZQA1000	90	150	380	135	46.7	22	550	150	180	365	200	158	36	565

輸出軸

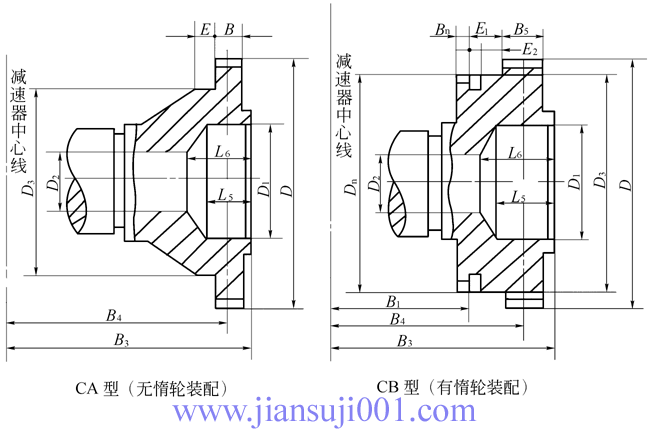

CA、CB型（齒輪聯軸器）
m	z	D	D₁	D₂	D₃	E	B₃	B₄	B₅	L₅	L₆	B_n	D_n	E₁	E₂	B₇
3	40	126	65	40	100	24.5	164.5	154.5	20	35	40
3	48	150	90	40	110	27	214	189.5	25	45	60
3	56	174	120	40	140	35	234	207.5	25	45	60
4	56	232	170	40	170	16	270	238.5	35	50	75	15	168	26	16	195
6	56	348	170	45	260	36	342	310	40	68	95	15	284	36	0	254
6	56	348	170	45	260	32	362	330	40	68	95	15	284	36	0	274
8	54	448	200	105	260	32	403	363	50	78	100	15	260	30	0	308
10	48	500	200	90	320	45	507	442	60	98	126

減速器型號	輸出軸

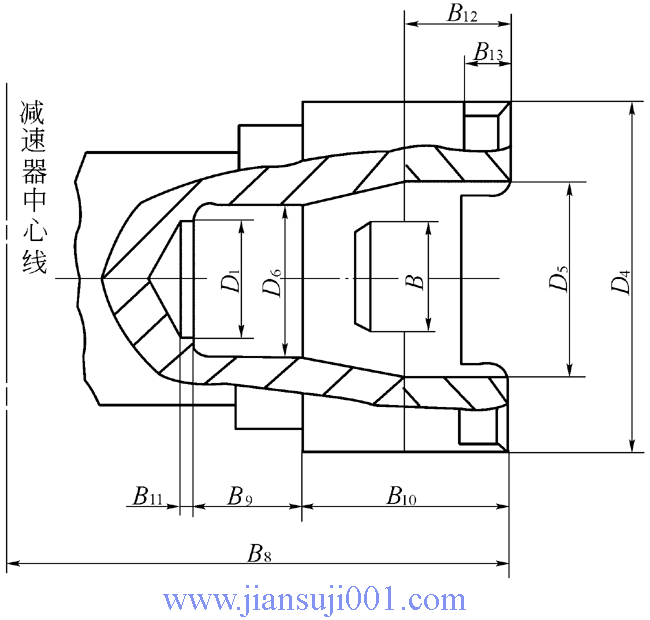

	S型（歐氏聯軸器）
	B₈	B₉	B₁₀	B₁₁	B₁₂	B₁₃	B₁₄	D₄	D₅	D₆	D₇
ZQA250	170	25	50	5	25	10	25	100	50	40	30
ZQA350	222	30	72	4	36	12	30	120	60	45	40
ZQA400	250	30	90	5	45	15	35	150	60	45	40
ZQA500	290	40	110	5	55	20	50	200	80	60	40
ZQA650	370	45	130	5	70	25	60	250	110	70	40
ZQA750	410	50	150	8	80	25	75	275	110	70	40
ZQA850	480	50	180	5	90	25	75	300	120	75	40
ZQA1000	495	60	160	10	80	30	80	325	130	80	65

公稱傳動比	50	40	31．5	25．0	20	15	12．5	10	8
實際傳動比	48.57	40.17	31.5	25.02	20.49	15.75	12.64	10.35	8.23

減速器型號	中心距			基本尺寸			A₃	B₅	B₆	C	C₁	H₀	H₁	H2 (H′2)	L₁
減速器型號	A	A₁	A₂	B	H	L	A₃	B₅	B₆	C	C₁	H₀	H₁	H2 (H′2)	L₁
ZQA250	250	100	150	230	315	540	101		190	60	28	160		25	345
ZQA350	350	150	200	290	400	730	132		250	100	40	200		25	470
ZQA400	400	150	250	310	490	826	133		270	110	80	250		25	490
ZQA500	500	200	300	350	592	986	148		310	130	80	300		25	620
ZQA650	650	250	400	470	697	1278	183	318	410	160	85	320	95	69	830
ZQA750	750	300	450	210	745	1448	207	362	450	155	55	320	130	104	1020
ZQA850	850	350	500	280	875	1632	236	418	520	155	75	400	105	75	1100
ZQA1000	1000	400	600	660	965	1896	257	490	590	200	100	400	200	170	1350

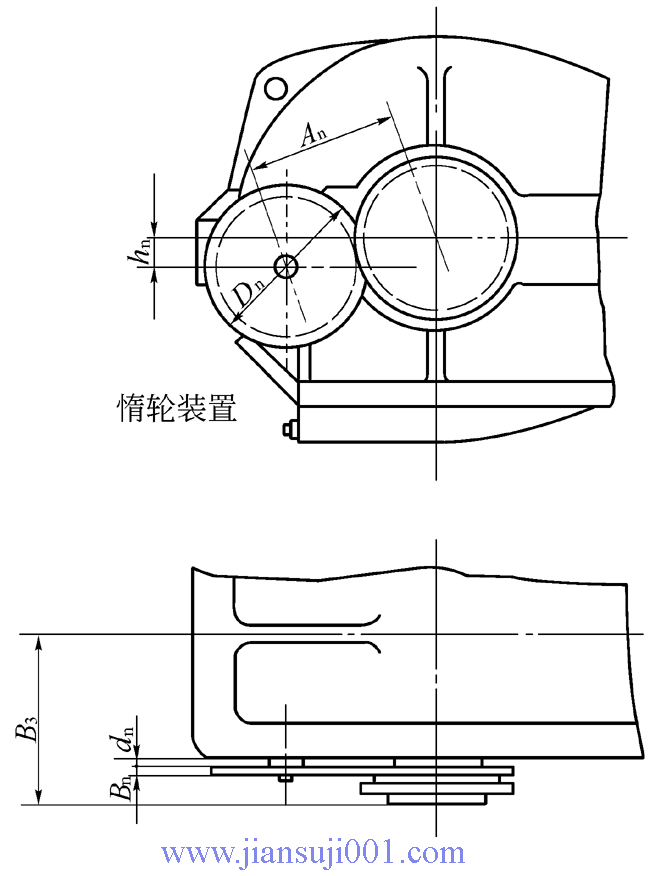

L₂	L₃	δ								d_n	A_n	h_n	B_n	質量
L₂	L₃	δ	數量	孔距 a	孔徑 d₁	模數 m	齒數	齒數	頂圓 D_n	d_n	A_n	h_n	B_n	質量
	230	20	4	235	17									103
	305	25	4	310	17									189
	370	25	4	370	17									253
	420	25	6	240	17	4	40	68	280	5	216	30	15	385
495	460	35	8	215	25	4	69	69	284	4	276	50	15	878
620	525	35	8	275	25	4	69	69	284	4	276	50	15	1000
610	530	40	8	300	32	4	63	73	300	3	272	30	15	1462
870	660	40	8	350	32									2140

輸入軸轉速（r/min）	減速器型號	輸出轉矩（N·m）	公稱傳動比
			8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0	50.0
			高速軸許用功率
600	ZQA250	564	5.3	4.5	3.8	3.0	2.2	1.7	1.0	0.8	0.6
	ZQA350	2141	15.6	13.0	11.1	9.3	6.4	5.5	4.4	3.1	2.7
	ZQA400	2623.9	23.1	19.3	16.6	13.7	9.5	7.3	4.7	3.9	2.9
	ZQA500	6210.3	44.3	37.1	31.6	26.6	18.3	15.6	13.0	9.3	7.7
	ZQA650	11381.9	118.4	98.5	82.7	58.1	46.7	31.4	20.7	17.0	12.7
	ZQA750	21712	175.0	145.3	123.5	109.8	72.6	61.4	37.8	32.4	25.0
	ZQA850	34344	246.7	205.0	174.4	145.4	102.6	87.0	66.5	49.9	41.2
	ZQA1000	59307	442.5	368.7	313.6	285.1	185.3	167.1	107.0	89.4	67.4
750	ZQA250	564	6.6	5.6	4.8	3.7	2.7	2.1	1.3	1.0	0.8
	ZQA350	2141	19.4	16.2	13.9	11.6	8.0	6.8	5.5	3.8	3.4
	ZQA400	2623.9	28.7	24.1	20.6	17.1	11.8	9.1	5.9	4.9	3.6
	ZQA500	6210.3	55.1	46.2	39.4	33.1	22.8	19.4	16.2	11.6	9.6
	ZQA650	11381.9	147.5	122.7	103.0	72.4	58.2	39.1	25.7	21.2	15.8
	ZQA750	21712	218.0	180.9	153.8	136.7	90.5	76.5	47.1	40.4	31.2
	ZQA850	34344	307.3	255.4	217.3	181.1	127.8	108.3	82.9	62.1	51.3
	ZQA1000	59307	551.2	459.3	390.6	355.2	230.9	208.1	133.3	111.4	83.9
1000	ZQA250	564	8.9	7.5	6.4	4.9	3.6	2.8	1.7	1.4	1.0
	ZQA350	2141	25.9	21.7	18.6	15.6	10.7	9.1	7.4	5.1	4.5
	ZQA400	2623.9	38.5	32.2	27.6	22.9	15.8	12.1	7.9	6.5	4.9
	ZQA500	6210.3	73.8	61.8	52.7	44.3	30.5	26.0	21.7	15.5	12.8
	ZQA650	11381.9	197.4	164.2	137.8	96.9	77.9	52.3	34.4	28.3	21.2
	ZQA750	21712	291.6	242.1	205.8	183.0	121.0	102.4	63.0	54.0	41.7
	ZQA850	34344	411.1	341.7	290.7	242.3	171.0	144.9	110.9	83.1	68.7
	ZQA1000	59307	737.5	614.5	522.6	475.2	308.9	278.4	178.3	149.0	112.3
1500	ZQA250	564	13.1	11.0	9.4	7.3	5.4	4.1	2.5	2.1	1.5
	ZQA350	2141	38.2	32.0	27.4	23.0	15.7	13.4	10.8	7.5	6.6
	ZQA400	2623.9	56.7	47.5	40.7	33.7	23.3	17.8	11.6	9.6	7.2
	ZQA500	6210.3	108.7	91.1	77.6	65.2	44.9	38.3	31.9	22.9	18.8
	ZQA650	11381.9	290.9	212.0	203.1	142.8	114.7	77.1	50.7	41.7	31.2
	ZQA750	21712	429.8	356.8	303.2	269.6	178.4	150.9	92.8	79.6	61.5
	ZQA850	34344	605.9	503.5	428.4	357.0	252.0	213.6	163.4	122.5	101.2
	ZQA1000	59307	1086.9	905.6	770.1	700.3	455.2	410.3	212.8	219.6	165.5

輸入軸轉速（r/min）	減速器型號	輸出轉矩（N·m）	公稱傳動比
			8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0	50.0
			高速軸許用功率
600	ZQA250	282	2.7	2.2	1.9	1.5	1.1	0.8	0.5	0.4	0.3
	ZQA350	1071	7.8	6.5	5.6	4.7	3.2	2.7	2.2	1.5	1.3
	ZQA400	1312.0	11.5	9.7	8.3	6.9	4.8	3.6	2.4	2.0	1.5
	ZQA500	31.5.2	22.1	18.5	15.8	13.3	9.1	7.8	6.5	4.7	3.8
	ZQA650	5691.0	59.2	49.3	41.4	29.1	23.4	15.7	10.3	8.5	6.3
	ZQA750	10856	87.5	72.6	61.7	54.9	36.3	30.7	18.9	16.2	12.5
	ZQA850	17172	123.3	102.5	87.2	72.7	51.3	43.5	33.3	24.9	20.6
	ZQA1000	29654	221.3	184.4	156.8	142.6	92.7	83.5	53.5	44.7	33.7
750	ZQA250	282	3.3	2.8	2.4	1.8	1.4	1.1	0.6	0.5	0.4
	ZQA350	1071	9.7	8.1	6.9	5.8	4.0	3.4	2.7	1.9	1.7
	ZQA400	1312.0	14.4	12.0	10.3	8.6	5.9	4.5	3.0	2.4	1.8
	ZQA500	3105.2	27.6	23.1	19.7	16.5	11.4	9.7	8.1	5.8	4.8
	ZQA650	5691.0	73.8	61.4	51.5	36.2	29.1	19.6	12.9	10.6	7.9
	ZQA750	10856	109.0	90.5	76.9	68.4	45.2	38.3	23.5	20.2	15.6
	ZQA850	17172	153.6	127.7	108.6	90.5	63.9	54.2	41.4	31.1	25.7
	ZQA1000	29654	275.6	229.6	195.3	177.6	115.4	104.0	66.6	55.7	42.0
1000	ZQA250	282	4.4	3.7	3.2	2.5	1.8	1.4	0.9	0.7	0.5
	ZQA350	1071	13.0	10.8	9.3	7.8	5.3	4.6	3.7	2.5	2.2
	ZQA400	1312.0	19.2	16.1	13.8	11.4	7.9	6.1	4.0	3.3	2.4
	ZQA500	3105.2	36.9	30.9	26.3	22.1	15.2	13.0	10.8	7.8	6.4
	ZQA650	5691.0	98.7	82.1	68.9	48.4	38.9	26.2	17.2	14.2	10.6
	ZQA750	10856	145.8	121.1	102.9	91.5	60.5	51.2	31.5	27.0	20.9
	ZQA850	17172	205.6	170.8	145.4	121.1	85.5	72.5	55.4	41.6	34.3
	ZQA1000	29654	368.8	307.3	261.3	237.6	154.5	139.2	89.2	74.5	56.1
1500	ZQA250	282	6.5	5.5	4.7	3.6	2.7	2.1	1.3	1.0	0.8
	ZQA350	1071	19.1	16.0	13.7	11.5	7.8	6.7	5.4	3.8	3.3
	ZQA400	1312.0	28.3	23.7	20.3	16.9	11.7	8.9	5.8	4.8	3.6
	ZQA500	31.5.2	54.4	45.5	38.8	21.6	22.5	19.2	16.0	11.5	9.4
	ZQA650	5691.0	145.4	121.0	101.6	71.4	57.4	38.6	25.4	20.9	15.6
	ZQA750	10856	214.9	178.4	151.6	134.8	89.2	75.7	46.4	39.8	30.7
	ZQA850	17172	302.9	251.8	214.2	178.5	126.0	106.8	81.7	61.3	506.6
	ZQA1000	29654	543.4	452.8	285.1	350.2	227.6	205.2	131.4	109.8	82.7
