一、概述

YL系列單相雙值電容異步電動機是Y系列電動機的派生產品。YL系列電動機適用于無三相電源的場合，用于驅動各種設備、如刀削機床、泵及運輸機械、農業機械、食品機械以及家用電器等方面。

該電動機效率高、節能、起動轉矩高、過載能力強、噪聲低、振動小、可靠性高等特點。

電動機安裝尺寸和功率等級完全符合IEC標準，并實現了同一機座號單、三相異步電動機容量等級相同，提高了單、三相電動機的互換性和通用性。

電動機的絕緣等級為B級，外殼防護等級為IP44，冷卻方式為IC0141。

使用條件海拔不超過1000m；最高環境溫度不大于40℃；額定電壓為220V；額定頻率為50H_Z;工作方式為連續S1運行。

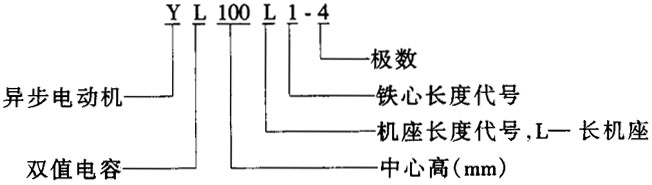

型號含義

二、結構簡介

YL系列電動機采用全封閉結構，防護等級為IP44。電動機帶電容器，接線盒裝在頂部，便于從四個方向接電源線。電動機設置離心式起動開關，設置的位置有兩種：一種設置在后端蓋的內部，一種設置在后端蓋的外部。

電動機的安裝方式有三種基本型式：

B3：機座帶底腳，端蓋上無凸緣；

B35：機座帶底腳，端蓋上有凸緣；

B5：機座無底，端蓋上有凸緣。

YL系列單相雙值電容異步電動機技術參數

表1 電動機額定功率、機座號與轉速對應關系

中心高	鐵心代號	同步轉速/（r/min）		中心高	貼心代號	同步轉速/（r/min）
		3000	1500			3000	1500
		功率/KW				功率/KW
71 71 80 80	1 2 1 2	0.37 0.55 0.75 1.1	0.25 0.37 0.55 0.75	90 90 100 100	S L L₁ L₂	1.5 2.2 3 3.7	1.1 1.5 2.2 3

表2 電動機主要性能指標

型號	額定功率 /KW	額定電壓 /V	額定電流 /A	額定轉速 /（r/min）	效率（%）	功率因數	堵轉 電流 /A	堵轉電流	最大轉矩
型號	額定功率 /KW	額定電壓 /V	額定電流 /A	額定轉速 /（r/min）	效率（%）	功率因數	堵轉 電流 /A	額定電流	額定轉矩
YL7112 YL7122	0.37 0.55	220	2.73 3.88	2800				1.8	1.7
YL8012	0.75	220	5.15	2800	72	0.92	29	1.8	1.7
YL8022	1.1	220	7.02	2800	75	0.95	40	1.8	1.7
YL90S-2	1.5	220	9.44	2800	76	0.95	55	1.7	1.7
YL90L-2	2.2	220	13.67	2800	77	0.95	80	1.7	1.7
YL100L1-2	3	220	18.17	2800	79	0.95	110	1.7	1.7
YL100L2-2	3.7	220	23.63	2800	82	0.98	104.5	1.7	1.7
YL8014	0.55	220	4.00	1400	68	0.92	21	1.8	1.7
YL8024	0.75	220	5.22	1400	71	0.92	29	1.8	1.7
YL90S-2	1.1	220	7.21	1400	73	0.95	40	1.7	1.7
YL90L-2	1.5	220	9.57	1400	75	0.95	55	1.7	1.7
YL100L1-2	2.2	220	13.85	1400	76	0.95	80	1.7	1.7
YL100L2-2	3	220	18.64	1400	77	0.95	110	1.7	1.7

YL系列單相雙值電容異步電動機外形安裝尺寸

表3 （單位：mm）

中心高H	A	B	C	D	E	F	G	K	AB	AC	AD	AE	HD	L
71	112	90	45	14	30	5	11	φ7	145	145	140	105	180	255
80	125	100	50	19	40	6	15.5	φ10	160	165	150	120	200	295
90S	140	100	56	24	50	8	20	φ10	180	185	160	130	240	355（3700
90L	140	125	56	24	50	8	20	φ10	180	185	160	130	240	385（400）
100L	160	140	63	28	60	9	24	φ12	205	220	180	140	260	415（430）

表4 （單位：mm）

中心高 H	凸緣號	D	E	F	G	M	N	P	S	AC	AD	AE	L
71	FF130	14	30	5	11	130	110	160	10	145	140	105	275
80	FF165	19	40	6	15.5	165	130	200	12	165	150	120	300
90S	FF165	24	50	8	20	165	130	200	12	185	160	130	355
90L	FF165	24	50	8	20	165	130	200	12	185	160	130	385
100L	FF215	28	60	8	24	215	180	250	15	220	180	140	415

表5 （單位：mm）

中心高H	A	B	C	D	E	F	G	K	M	N	P	S	AB	AC	AE	HD	L
71	112	90	45	14	30	5	11	φ7		85	70	6	105	145	140	105	180
80	125	100	50	19	40	6	15.5	φ10	100	80	120	8	160	165	120	200	295
90S	140	100	56	24	50	8	20	φ10	165	130	200	12	180	185	130	240	355
90L	140	125	56	24	50	8	20	φ10	165	130	200	12	180	185	130	240	385
100L	160	140	63	28	60	8	24	φ12	215	180	250	15	205	220	140	260	415
