工作原理及結構特點

1.GL系列鏈條爐排減速機是由雙擺線減速裝置及一級三星輪減速裝置構成。

2.GL減速機設計采用雙擺線—齒差傳動作為主傳動，可實現最少的零件組合，而獲得理想的大減速比傳動，從而大大縮短了傳動鏈，以適應爐排的低速重載的突出特性，并簡化了傳動機構。

3.GL系列鏈條爐排減速機承載能力強，輸出轉速、變速范圍、縱向可調距離、安裝形式、操縱使用均適應鏈條爐排的技術要求、其突出特點是外形體積小、而結構緊湊，強度高承載能力大，壽命長且維修方便，可確保長期安全運行。

輸出結構傳動示意圖

輸入軸結構示意圖

過載保護機構及工作原理

由于鍋爐爐排主軸運轉，給減速機帶來高度扭矩，甚至爐排卡住產生較大的過載扭矩，往往會給減速機內部傳動件造成損壞，行業專業技術人員特此設計了過載保護裝置，添補了結構上的空白。

皮帶輪1的動力通過過載保護銷2傳到輪轂3再由輪轂3通過鍵5轉到輸入軸6上。

當輸入軸6載荷過大時、在皮帶輪1和輪轂3中間的過載保護銷2受到剪切載荷，超過極限值保護銷剪斷。此時皮帶輪1繞著軸承4旋轉、從而切斷動力、保護了減速機部件不受損壞，并且保護銷易更換，方便維修。

   GL系列鏈條爐排減速機過載保護機構及工作原理

型號規格

1.機型代號

2.機型號、性能參數

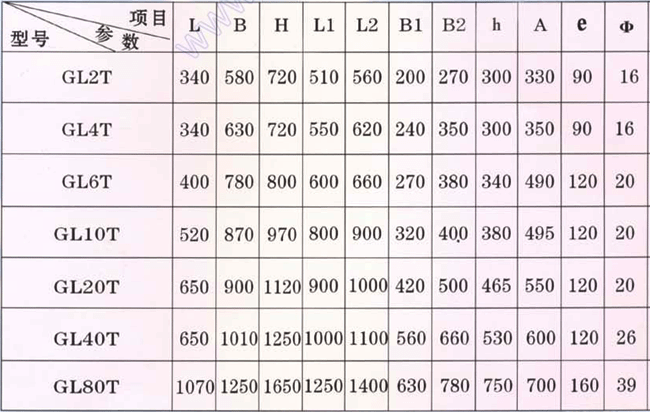

GL系列鏈條爐排減速機外形尺寸

注：尺寸如有變更，不再通知，以實際尺寸為準

往復爐排鍋爐減速機安裝尺寸

訂貨須知

1.訂貨時請根據使用需要的轉速范圍，選取雙速或調速電機

2.可根據所需要的扭矩選取說明書中的鍋爐減速機型號，說明書中所注明的機型噸位是在扭矩允許的參考值，如扭矩較大時可增加一個機型

3.廠家還可根據用戶需要設計生產各種改型減速機械和其它機械

技術特點及使用事項

1.本減速機機械效率可達93%

2.傳動扭矩不隨轉速變化而下降。

3.單機對軸傳動能輸出最大扭矩。

4.減速機超負荷不得超過10%

5.采用無極變速電機耗電低，電機調速比寬（1：10）調速精度高，調速電機輸出軸工作轉速應在800-1200盡量不使用低轉速傳動。

6.機座安裝傾斜高度不可超過2度。

7.環境條件，溫度40℃～-40℃，在低溫時可加防凍機油，濕度85%，海拔高度1000米
