主要用途
適用于閘閥，截止閥等板（瓣）做直線運動的閥門。
結構特點
1、傘齒輪傳動，可以單獨與閥門組合，組成手動閥門；也可以與電動裝置西裝，組成電動閥門。
2、體積小、重量輕，輸出軸與閥門連接為牙嵌式。
3、全封閉、全密封，充滿潤滑脂，以延長使用壽命。
4、輸出端法蘭符合ISO5210，也可根據用記有需求制作。
5、開度指示機構可選配。
安裝程序
1、首先檢查傳動套筒，殼體法蘭盤的連接尺寸與訂貨要求是否一致，且與要配裝的閥體外伸軸及安裝法蘭盤是否相符。
2、檢查無誤將本裝置裝于閥門上。
維修保養
1、不得在超越本裝置額定工況的條件下使用。
2、每兩年定期檢查裝置潤滑情況。
XB系列全回轉閥門

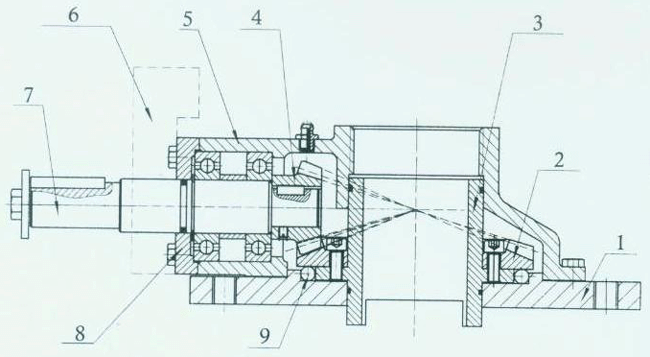

減速器主要件明細表

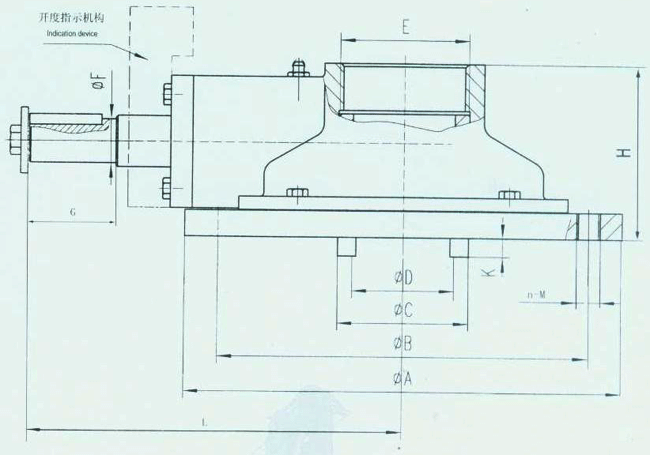

XB系列多回轉閥門減速器主要用途及結構簡介與技術參數
|
9 |
鋼球 |
1 |
45GB699-88 |
|
|
8 |
壓蓋 |
1 |
HT200GB9438-88 |
WCB GB12229-88 |
|
7 |
齒輪軸 |
1 |
45GB699-88 |
|
|
6 |
開度指示機械 |
1 |
|
|
|
5 |
殼體 |
3 |
HT200GB9438-88 |
WCB GB12229-88 |
|
4 |
錐齒輪 |
3 |
45GB699-88 |
|
|
3 |
傳動套筒 |
1 |
QT450-10GB1348-88 |
|
|
2 |
錐齒輪 |
1 |
45GB699-88 |
|
|
1 |
底板 |
1 |
HT200GB9438-88 |
WCB GB12229-88 |
|
序號 |
名稱 |
數量 |
材料 |
可選材質 |
XB系列多回轉閥門減速器技術參數
|
型號 |
允許轉矩 |
速比 |
允許閥桿直徑 |
手輪直徑 |
參考重量 |
|
XB107 |
1350 |
3:1 |
65 |
460 |
23 |
|
XB207 |
2700 |
4.07:1 |
100 |
600 |
35 |
|
XB307 |
5400 |
6:1 |
100 |
600 |
88 |
