主要用途
本減速器與氣動裝置聯合使用，用于90°開啟度的蝶閥、旋塞閥等實現手動或氣動驅動。
特點：
1、體積小、重量輕、設計合理、式樣新穎。
2、產品系列化，輸出轉矩與氣動裝置，各種閥門匹配。
3、蝸輪連接內孔有相隔90°的兩個鍵槽，以便用戶根據需要選擇裝置同閥體的相對位置。
4、提起限位銷，旋轉偏心裝置180°，限位銷自動限位，實現氣動；反之，實現手動。
5、產品出廠時，裝有專用潤滑指，與閥裝配后，整體密封、防塵、防水、防護等級為IP65。
使用說明：
1、減速器底面與閥門連接，支架面與氣缸連接，閥軸與蝸輪內孔配合穿過，閥軸端四方與氣缸方也配合。（工作過程：氣動時，氣缸帶動閥軸，蝸輪同轉。手動時，蝸桿與蝸輪嚙合，帶動閥軸轉動，氣缸活塞亦隨動。）
2、轉動手槽 （外轉180°）在合上蝸桿時，全出現頂齒現象，需轉動手輪一個角度即可合上。
3、減速器的支架蓋有三種，用戶可根據需要選用，配置不同型號的氣缸。
4、氣動與手動不能同時驅動。
|
型號 |
速比 |
輸入扭矩 |
輸出扭矩 |
手輪直徑 |
重量kg |
|
XLHJ38 |
38：1 |
60 |
550 |
φ220 |
13 |
|
75 |
620 |
φ250 |
|
90 |
700 |
φ300 |
|
XLHJ54 |
54：1 |
100 |
1000 |
φ250 |
17 |
|
120 |
1200 |
φ300 |
|
XLHJ80A |
140 |
110 |
1600 |
φ300 |
22 |

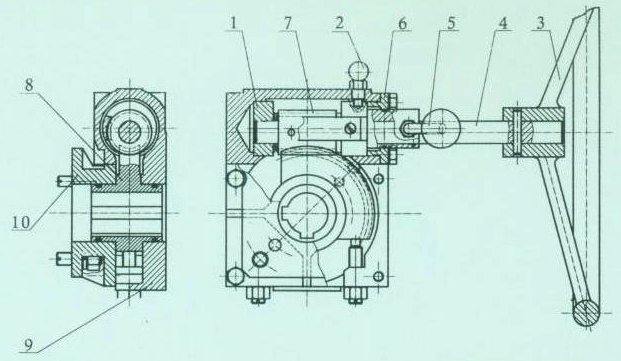

XLHJ離合系列閥門減速器主要件明細表
|
10 |
支加蓋 |
1 |
HT200GB9439-88 |
WCB GB12229-88 |
|
9 |
殼體 |
1 |
HT200GB9439-88 |
WCB GB12229-88 |
|
8 |
蝸輪 |
1 |
QT500-7GB1348-88 |
|
|
7 |
蝸桿 |
1 |
45 GB699-88 |
|
|
6 |
小蓋 |
1 |
HT200GB9439-88 |
|
|
5 |
手柄 |
2 |
|
|
|
4 |
蝸桿軸 |
1 |
45 GB699-88 |
|
|
3 |
手輪 |
1 |
HT200GB9439-88 |
WCB GB12229-88 |
|
2 |
限位組件 |
1 |
|
|
|
1 |
偏心套組件 |
1 |
|
|
|
序號 |
名稱 |
數量 |
材料 |
可選材質 |
