    WJ系列中空軸型蝸輪減速機，是國內外目前很愛用戶歡迎的新型減速裝置，它具有造型美觀，采用國外的（方箱形）外形，箱體材料分鑄件與優質合金二大類，優質鋁合金外型的產品可與國外產品相媲美，而且具有結構簡單，性能可靠，維修方便、噪音低、輸出扭矩大、更值得一提的是該產品安裝靈活方便，可進行多面體安裝形式。適用于食品、陶瓷、飲料、電子、橡膠、包裝、制藥、化工、紡織機械等各行業生產流水線。

機型 號	中心 矩A	輸入孔			輸出孔			外形尺寸
		d1H7	b1	t1	d2H7	b2	t2	B1	B2	N	N1	G	F	H	L1	L2
Wj30	30	9 11	3 4	10.4 12.8	14	5	16.3	80	98	64	58	56	32	22 22	63 63	詳 見 Y 系 列 標 準 電 機
wj40	40	11 14	4 5	12.8 16.3	19	6	21.3	100	220	80	74	72	44	22 22	74 74
wj50	50	11 14 19	4 5 6	12.8 16.3 21.3	25	8	28.3	120	145	94	88	85	50	22 22 30	83 83 91
wj63	63	14 19 24	5 6 8	16.3 21.3 27.3	25	8	28.3	145	175	112	106	102	66	22 30 40	95 103 113
wj75	75	19 24 28	6 8 8	21.3 27.3 31.2	28	8	31.3	175	206	120	116	112	72	30 40 40	120 130 130
wj90	90	19 24 28	6 8 8	21.3 27.3 31.3	35	10	38.3	210	240	140	134	130	80	30 40 40	137 147 147



WJ減速器軸輸入、軸輸出、蝸桿同速度軸輸出的尺寸

型號	Wj-Z1						Wj-Z2、ZZ2							延伸蝸桿軸
	e	el	s	D	b	t	L	L1	L2	S1	dljs6	b1	t1	H	H1	S2	d2js6	b2	t2
wj30	70	22	M4	9	3	10.2	130	30	100	M5	14	5	16.1	65	45	M4	9	3	10.2
wj40	85	25	M4	11	4	12.6	166	40	126	M6	19	6	21.1	82	55	M4	11	4	12.6
wj50	105	30	M5	14	5	16.1	200	50	150	M8	25	8	27.2	88	65	M5	14	5	16.1
wj63	130	40	M6	19	6	21.1	230	55	175	M8	25	8	28.2	115	75	M6	19	6	21.1
wj75	155	50	M8	24	8	27.2	250	60	190	M8	28	8	31.2	140	90	M8	24	8	27.2
wj90	175	50	M8	24	8	27.2	310	80	230	M10	35	10	38.2	160	110	M8	24	8	27.2

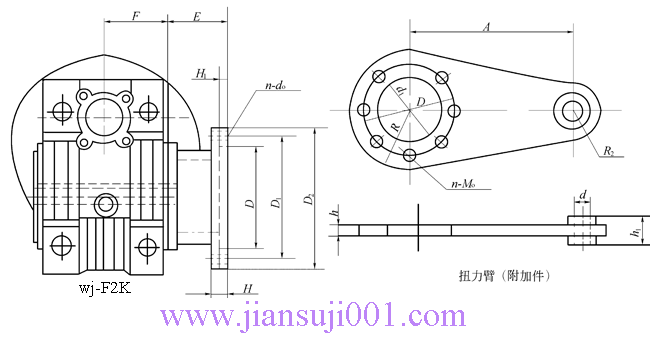

機型號	輸出法蘭尺寸								扭力臂尺寸
	F	E	H	H1	DH8	D1	D2	n-d0	d1H8	D	A	R	R2	h	h1	d	n-M0
wj30	29	26	6	4	50	68	80	4-φ6.5	55	65	85	38	15	4	14	φ8	8-φ7
wj40	37	31	7	4	60	87	110	4-φ9	60	75	100	45	18	4	14	φ10	8-φ7
wj50	44	47	9	5	70	90	125	4-φ11	70	85	100	50	18	4	14	φ10	8-φ9
wj63	53	30	10	6	115	150	180	4-φ11	80	95	150	55	20	6	14	φ10	8-φ9
wj75	57	55	13	6	130	165	200	4-φ14	95	115	200	70	30	6	25	φ20	8-φ9
wj90	67	55	13	6	152	175	210	4-φ14	110	130	200	80	30	6	25	φ20	8-φ11

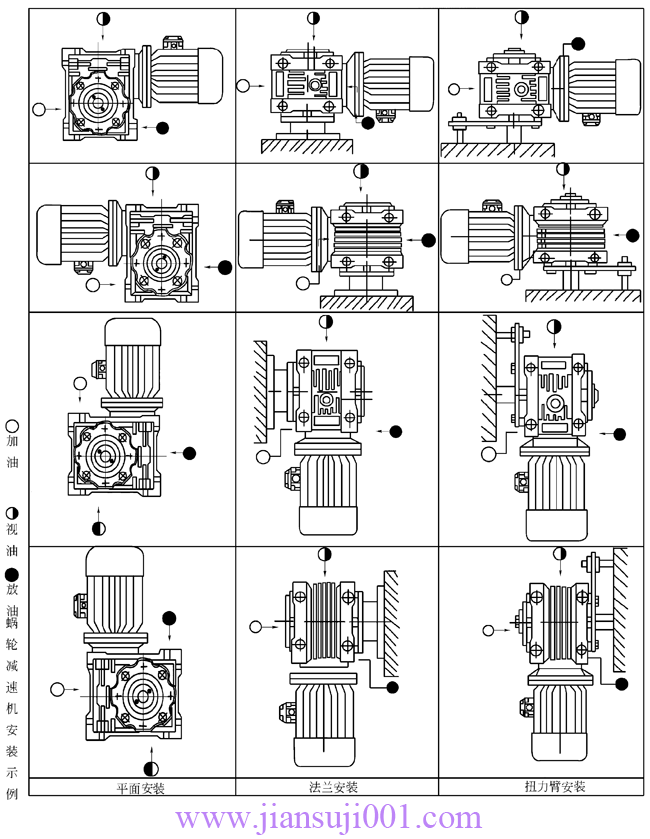

    一、使用、安裝

    1、本系列減速機可在室外、各種場合安裝使用，環境溫度可在-15℃一+40℃范圍內使用。

    2、本系列減速機允許連續工作，同時允許正反轉，也可在任何角度、方向安裝。

    3、額定輸入轉數為1500r/min為益，不宜過高。

    4、安裝使用應校對準減速機安裝中心線，水平及相關連尺寸，不允許超過連接件的允許范圍。

    二、潤滑、維修

    1、本系列減速機采用蝸桿油潤滑，產品出廠已加夠潤滑油，在初次使用到二個月左右，（每天按8小時計）應更換新油，以后約每隔4個月（每天按8小時計）左右更換一次。

    2、注意：在任意角度安裝時，通氣孔油塞一定要置位于上方，箱體內一定要保持足夠的潤滑油，并要及時檢查，嚴禁缺油使用。
