PYZ系列 硬齒面軸裝式減速機簡介
硬齒面軸裝式減速機廣泛應用斗式提升機、混合機、皮帶輸送機、刮板式輸送機及各種傳動機械，這是因?yàn)檩S裝式可以采用直接懸掛在配套主機動力輸入軸上，而省去了兩者之間的聯接附件和減速機安裝平臺。
本發明硬齒面軸裝式減速機，根據行星傳動原理，采用新穎、獨特的結構，其先進性在于較之EJ與Ts型減速。效率提高，使用壽命增加，外形尺寸縮小，重量減輕，安裝方便及時雨密封性能可靠等優點

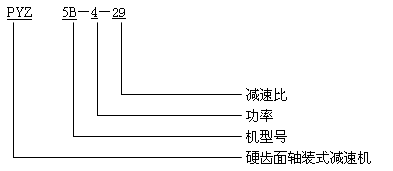

PYZ系列 硬齒面軸裝式減速機型號表示方法
PYZ系列 硬齒面軸裝式減速機機型選用
舉例：工作機：均勻送料皮帶運輸機
工作時間：每日連續24小時運轉
減速機輸入轉速：n2=900r/min(電動轉速n1=1440r/min)
工作要求：52 r/min
工作機實際所需轉矩：M=1245N·m
聯接方式：軸裝式減速機直接裝在工作機軸上
電機皮帶輪選用：電機皮帶輪D1＜減速皮帶輪D2
選型：工況系數：1.2
計算傳動比：900/52=17.3 選傳動比i=17 實際輸出為52.9/min
電機功率：N=M×n1=1245×52/9550=6.779
減速機效率按0.92計算：6.779/0.92=7.37kW 電機功率取7.5 kW
工況系數k=1.2<使用系數fB=1.35
選機型號：選機型號為PYZ6B—7.5—17
計算電機皮帶盤直徑：D1=D2×n2=φ280×900/1440=175 選電機皮帶盤直徑φ17
PYZ系列 硬齒面軸裝式減速機工作情況系數
|
原動機種類 |
工作條件 |
負荷性質 | ||
|
穩定 |
中等沖擊 |
大沖擊 | ||
|
電動機 |
斷續、3小時/天 |
0.8 |
1.0 |
1.35 |
|
8、10小時/天 |
1.0 |
1.2 |
1.5 | |
|
24小時/天 |
1.2 |
1.35 |
1.6 | |
PYZ系列 硬齒面軸裝式減速機選型表(傳動比11)
|
傳動比 |
輸入
轉速
r/min |
輸出
轉速
r/min |
輸入
轉速
r/min |
輸出
轉速
r/min |
輸入
轉速
r/min |
輸出
轉速
r/min |
輸入
轉速
r/min |
輸出
轉速
r/min |
輸入
轉速
r/min |
輸出
轉速
r/min |
輸入
轉速
r/min |
輸出
轉速
r/min | |
|
11 |
1500 |
136 |
1200 |
109 |
1000 |
91 |
900 |
82 |
750 |
68 |
600 |
55 | |
|
機型號 |
功率
kW |
輸出轉矩Nm |
使用系數fB |
輸出轉矩Nm |
使用系數fB |
輸出轉矩Nm |
使用系數fB |
輸出轉矩Nm |
使用系數fB |
輸出轉矩Nm |
使用系數fB |
輸出轉
矩Nm |
使用系數fB |
|
PYZ3B |
1.5 |
97 |
1.92 |
120.8 |
1.65 |
1.45 |
1.45 |
161 |
1.35 |
193 |
1.186 |
241.6 |
1.014 |
|
2.2 |
141.6 |
1.31 |
177 |
1.12 |
|
|
|
|
|
|
|
| |
|
PYZ4B |
2.2 |
141.6 |
1.97 |
177 |
1.68 |
212 |
1.486 |
236 |
1.378 |
284 |
1.21 |
354 |
1.036 |
|
3 |
193.7 |
1.44 |
242 |
1.23 |
290 |
1.09 |
321 |
1.011 |
|
|
|
| |
|
4 |
257 |
1.082 |
|
|
|
|
|
|
|
|
|
| |
|
PYZ5B |
4 |
257 |
2.24 |
322 |
1.916 |
386 |
1.696 |
429 |
1.57 |
517 |
1.379 |
644 |
1.18 |
|
5.5 |
354 |
1.63 |
444 |
1.39 |
532 |
1.23 |
591 |
1.14 |
711 |
1.003 |
|
| |
|
7.5 |
483 |
1.196 |
604 |
1.022 |
|
|
|
|
|
|
|
| |
|
PYZ6B |
5.5 |
354 |
2.14 |
444 |
1.83 |
532 |
1.619 |
591 |
1.50 |
711 |
1.319 |
886 |
1.127 |
|
7.5 |
483 |
1.57 |
604 |
1.34 |
724 |
1.187 |
805 |
1.10 |
|
|
|
| |
|
11 |
709 |
1.07 |
|
|
|
|
|
|
|
|
|
| |
|
PYZ7B |
7.5 |
483 |
1.965 |
604 |
1.68 |
724 |
1.48 |
805 |
1.38 |
970 |
1.21 |
1209 |
1.034 |
|
11 |
709 |
1.34 |
887 |
1.145 |
1066 |
1.01 |
|
|
|
|
|
| |
PYZ系列 硬齒面軸裝式減速機選型表(傳動比15)
|
傳動比 |
輸入
轉速
r/min |
輸出
轉速
r/min |
輸入
轉速
r/min |
輸出
轉速
r/min |
輸入
轉速
r/min |
輸出
轉速
r/min |
輸入
轉速
r/min |
輸出
轉速
r/min |
輸入
轉速
r/min |
輸出
轉速
r/min |
輸入
轉速
r/min |
輸出
轉速
r/min | |
|
15 |
1500 |
100 |
1200 |
80 |
1000 |
66 |
900 |
60 |
750 |
60 |
600 |
40 | |
|
機型號 |
功率
kW |
輸出轉矩Nm |
使用系數fB |
輸出轉矩Nm |
使用系數fB |
輸出轉矩Nm |
使用系數fB |
輸出轉矩Nm |
使用系數fB |
輸出轉矩Nm |
使用系數fB |
輸出轉
矩Nm |
使用系數fB |
|
PYZ3B |
1.5 |
132 |
2.12 |
164.5 |
1.82 |
197 |
1.61 |
219 |
1.49 |
263 |
1.32 |
329 |
1.12 |
|
2.2 |
193 |
1.45 |
241.5 |
1.24 |
290 |
1.09 |
322 |
1.02 |
|
|
|
| |
|
3 |
263.5 |
1.06 |
|
|
|
|
|
|
|
|
|
| |
|
PYZ4B |
2.2 |
193 |
2.28 |
241.5 |
1.95 |
290 |
1.72 |
322 |
1.60 |
386 |
1.41 |
483 |
1.20 |
|
3 |
263.5 |
1.67 |
329 |
1.43 |
395 |
1.26 |
439 |
1.17 |
527 |
1.03 |
|
| |
|
4 |
351 |
1.26 |
439 |
1.07 |
|
|
|
|
|
|
|
| |
|
PYZ5B |
4 |
351 |
2.44 |
439 |
2.08 |
527 |
1.84 |
586 |
1.70 |
703 |
1.50 |
879 |
1.345 |
|
5.5 |
483 |
1.77 |
604 |
1.51 |
724.5 |
1.34 |
805 |
1.24 |
966 |
1.09 |
|
| |
|
7.5 |
659 |
1.30 |
824 |
1.10 |
|
|
|
|
|
|
|
| |
|
PYZ6B |
5.5 |
483 |
2.56 |
604 |
2.19 |
724.5 |
1.93 |
805 |
1.79 |
966 |
1.58 |
1208 |
1.18 |
|
7.5 |
659 |
1.87 |
824 |
1.60 |
989 |
1.42 |
1099 |
1.31 |
1318 |
1.16 |
|
| |
|
11 |
966 |
1.28 |
1028 |
1.29 |
|
|
|
|
|
|
|
| |
|
PYZ7B |
7.5 |
659 |
2.25 |
824 |
1.92 |
989 |
1.70 |
1099 |
1.58 |
1318 |
1.40 |
1647 |
|
|
11 |
966 |
1.53 |
1028 |
1.54 |
1232 |
1.36 |
1369 |
1.26 |
1643 |
1.11 |
|
| |
|
15 |
1318 |
1.12 |
|
|
|
|
|
|
|
|
|
| |
PYZ系列 硬齒面軸裝式減速機選型表(傳動比17)
|
傳動比 |
輸入
轉速
r/min |
輸出
轉速
r/min |
輸入
轉速
r/min |
輸出
轉速
r/min |
輸入
轉速
r/min |
輸出
轉速
r/min |
輸入
轉速
r/min |
輸出
轉速
r/min |
輸入
轉速
r/min |
輸出
轉速
r/min |
輸入
轉速
r/min |
輸出
轉速
r/min | |
|
17 |
1500 |
88 |
1200 |
70 |
1000 |
58 |
900 |
52 |
750 |
44 |
600 |
35 | |
|
機型號 |
功率
kW |
輸出轉矩Nm |
使用系數fB |
輸出轉矩Nm |
使用系數fB |
輸出轉矩Nm |
使用系數fB |
輸出轉矩Nm |
使用系數fB |
輸出轉矩Nm |
使用系數fB |
輸出轉
矩Nm |
使用系數fB |
|
PYZ3B |
1.1 |
110 |
2.54 |
137 |
2.18 |
164 |
1.93 |
183 |
1.78 |
219 |
1.57 |
274 |
1.34 |
|
1.5 |
149.5 |
1.87 |
187 |
1.60 |
224 |
1.42 |
249 |
1.31 |
299 |
1.15 |
|
| |
|
2.2 |
219 |
1.28 |
274 |
1.09 |
|
|
|
|
|
|
|
| |
|
PYZ4B |
2.2 |
219 |
2.28 |
274 |
1.95 |
329 |
1.72 |
365 |
1.59 |
438 |
1.41 |
548 |
1.20 |
|
3 |
298 |
1.67 |
373 |
1.43 |
449 |
1.26 |
498 |
1.17 |
597 |
1.03 |
|
| |
|
4 |
398 |
1.25 |
498 |
1.07 |
|
|
|
|
|
|
|
| |
|
PYZ5B |
4 |
398 |
2.2 |
498 |
1.90 |
598 |
1.68 |
664 |
1.56 |
797 |
1.37 |
996 |
1.17 |
|
5.5 |
548 |
1.61 |
685 |
1.38 |
822 |
1.22 |
913 |
1.13 |
|
|
|
| |
|
7.5 |
747 |
1.18 |
934 |
1.01 |
|
|
|
|
|
|
|
| |
|
PYZ6B |
7.5 |
747 |
1.92 |
934 |
1.65 |
1120 |
1.45 |
1245 |
1.35 |
1494 |
1.19 |
1867 |
1.01 |
|
11 |
1095 |
1.31 |
1369 |
1.12 |
|
|
|
|
|
|
|
| |
|
PYZ7B |
7.5 |
747 |
2.25 |
934 |
1.92 |
1120 |
1.70 |
1245 |
1.57 |
1494 |
1.39 |
1867 |
1.18 |
|
11 |
1095 |
1.53 |
1369 |
1.31 |
1643 |
1.16 |
1825 |
1.075 |
|
|
|
| |
|
15 |
1494 |
1.12 |
|
|
|
|
|
|
|
|
|
| |
PYZ系列 硬齒面軸裝式減速機選型表(傳動比23)
|
傳動比 |
輸入
轉速
r/min |
輸出
轉速
r/min |
輸入
轉速
r/min |
輸出
轉速
r/min |
輸入
轉速
r/min |
輸出
轉速
r/min |
輸入
轉速
r/min |
輸出
轉速
r/min |
輸入
轉速
r/min |
輸出
轉速
r/min |
輸入
轉速
r/min |
輸出
轉速
r/min | |
|
23 |
1500 |
65 |
1200 |
52 |
1000 |
43 |
900 |
39 |
750 |
32 |
600 |
26 | |
|
機型號 |
功率
kW |
輸出轉矩Nm |
使用系數fB |
輸出轉矩Nm |
使用系數fB |
輸出轉矩Nm |
使用系數fB |
輸出轉矩Nm |
使用系數fB |
輸出轉矩Nm |
使用系數fB |
輸出轉
矩Nm |
使用系數fB |
|
PYZ3B |
1.1 |
151 |
2.17 |
189 |
1.85 |
226 |
1.64 |
252 |
1.52 |
302 |
1.34 |
372 |
1.16 |
|
1.5 |
203 |
1.62 |
253 |
1.38 |
304 |
1.22 |
338 |
1.13 |
|
|
|
| |
|
2.2 |
296 |
1.11 |
|
|
|
|
|
|
|
|
|
| |
|
PYZ4B |
1.5 |
203 |
2.72 |
253 |
2.33 |
304 |
2.06 |
338 |
1.91 |
406 |
1.68 |
507 |
1.43 |
|
2.2 |
296 |
1.86 |
370 |
1.59 |
444 |
1.41 |
493 |
1.31 |
592 |
1.08 |
|
| |
|
3 |
404 |
1.37 |
505 |
1.17 |
606 |
1.03 |
|
|
|
|
|
| |
|
4 |
539 |
1.02 |
|
|
|
|
|
|
|
|
|
| |
|
PYZ5B |
3 |
404 |
2.37 |
505 |
2.02 |
606 |
1.78 |
673 |
1.65 |
808 |
1.45 |
1010 |
1.24 |
|
4 |
593 |
1.77 |
674 |
1.51 |
808 |
1.34 |
898 |
1.24 |
1078 |
1.09 |
|
| |
|
5.5 |
741 |
1.28 |
926 |
1.10 |
|
|
|
|
|
|
|
| |
|
PYZ6B |
5.5 |
741 |
2.14 |
926 |
1.83 |
1111 |
1.62 |
1235 |
1.50 |
1482 |
1.32 |
1852 |
1.13 |
|
7.5 |
1010 |
1.57 |
1263 |
1.34 |
1516 |
1.19 |
1684 |
1.1 |
|
|
|
| |
|
11 |
1482 |
1.07 |
|
|
|
|
|
|
|
|
|
| |
|
PYZ7B |
5.5 |
741 |
2.55 |
926 |
2.19 |
1111 |
1.93 |
1235 |
1.79 |
1482 |
1.58 |
1852 |
1.35 |
|
7.5 |
1010 |
1.87 |
1263 |
1.60 |
1516 |
1.42 |
1685 |
1.31 |
2022 |
1.16 |
|
| |
|
11 |
1482 |
1.28 |
1853 |
1.09 |
|
|
|
|
|
|
|
| |
PYZ系列 硬齒面軸裝式減速機選型表(傳動比29)
|
傳動比 |
輸入
轉速
r/min |
輸出
轉速
r/min |
輸入
轉速
r/min |
輸出
轉速
r/min |
輸入
轉速
r/min |
輸出
轉速
r/min |
輸入
轉速
r/min |
輸出
轉速
r/min |
輸入
轉速
r/min |
輸出
轉速
r/min |
輸入
轉速
r/min |
輸出
轉速
r/min | |
|
29 |
1500 |
51 |
1200 |
41 |
1000 |
34 |
900 |
31 |
750 |
25 |
600 |
20 | |
|
機型號 |
功率
kW |
輸出轉矩Nm |
使用系數fB |
輸出轉矩Nm |
使用系數fB |
輸出轉矩Nm |
使用系數fB |
輸出轉矩Nm |
使用系數fB |
輸出轉矩Nm |
使用系數fB |
輸出轉
矩Nm |
使用系數fB |
|
PYZ3B |
0.75 |
127 |
2.54 |
159 |
2.17 |
191 |
1.92 |
212 |
1.78 |
255 |
1.56 |
318 |
1.34 |
|
1.1 |
187 |
1.73 |
233 |
1.48 |
280 |
1.31 |
311 |
1.21 |
374 |
1.07 |
|
| |
|
1.5 |
255 |
1.27 |
318 |
1.08 |
|
|
|
|
|
|
|
| |
|
PYZ4B |
1.5 |
255 |
2.13 |
318 |
1.86 |
382 |
1.65 |
425 |
1.52 |
509.6 |
1.34 |
637 |
1.146 |
|
2.2 |
374 |
1.45 |
467 |
1.27 |
560 |
1.12 |
623 |
1.04 |
|
|
|
| |
|
3 |
509.5 |
1.08 |
|
|
|
|
|
|
|
|
|
| |
|
PYZ5B |
3 |
509.5 |
1.97 |
655 |
1.697 |
785.7 |
1.49 |
873 |
1.40 |
1054 |
1.195 |
1318 |
1.018 |
|
4 |
688.5 |
1.48 |
859 |
1.27 |
1051 |
1.1 |
1134 |
1.05 |
|
|
|
| |
|
5.5 |
948 |
1.075 |
|
|
|
|
|
|
|
|
|
| |
|
PYZ6B |
4 |
689 |
2.284 |
857 |
1.965 |
1033.6 |
1.728 |
1134 |
1.62 |
1406 |
1.384 |
1759 |
1.178 |
|
5.5 |
929 |
1.694 |
1177 |
1.43 |
1422 |
1.256 |
1560 |
1.179 |
1932 |
1.007 |
|
| |
|
7.5 |
1269 |
1.24 |
1607 |
1.048 |
|
|
|
|
|
|
|
| |
|
PYZ7B |
5.5 |
948 |
2.096 |
1178 |
1.805 |
1421 |
1.586 |
1558 |
1.49 |
1935 |
1.27 |
2418 |
1.082 |
|
7.5 |
1293 |
1.537 |
1608 |
1.323 |
1943 |
1.16 |
2126 |
1.092 |
|
|
|
| |
|
11 |
1897 |
1.048 |
|
|
|
|
|
|
|
|
|
| |
PYZ系列 硬齒面軸裝式減速機選型表(傳動比35)
|
傳動比 |
輸入
轉速
r/min |
輸出
轉速
r/min |
輸入
轉速
r/min |
輸出
轉速
r/min |
輸入
轉速
r/min |
輸出
轉速
r/min |
輸入
轉速
r/min |
輸出
轉速
r/min |
輸入
轉速
r/min |
輸出
轉速
r/min |
輸入
轉速
r/min |
輸出
轉速
r/min | |
|
35 |
1500 |
42 |
1200 |
34 |
1000 |
28 |
900 |
25 |
750 |
21 |
600 |
17 | |
|
機型號 |
功率
kW |
輸出轉矩Nm |
使用系數fB |
輸出轉矩Nm |
使用系數fB |
輸出轉矩Nm |
使用系數fB |
輸出轉矩Nm |
使用系數fB |
輸出轉矩Nm |
使用系數fB |
輸出轉
矩Nm |
使用系數fB |
|
PYZ3B |
0.75 |
154 |
2.22 |
194 |
1.89 |
236 |
1.65 |
263 |
1.52 |
314 |
1.346 |
389 |
1.16 |
|
1.1 |
225 |
1.52 |
284 |
1.29 |
345 |
1.127 |
387 |
1.034 |
|
|
|
| |
|
1.5 |
308 |
1.11 |
|
|
|
|
|
|
|
|
|
| |
|
PYZ4B |
1.1 |
230 |
2.50 |
284 |
2.17 |
346 |
1.89 |
387 |
1.74 |
461 |
1.545 |
570 |
1.33 |
|
1.5 |
314 |
1.835 |
387.5 |
1.592 |
470 |
1.39 |
527 |
1.276 |
630 |
1.13 |
|
| |
|
2.2 |
461 |
1.25 |
568 |
1.085 |
|
|
|
|
|
|
|
| |
|
PYZ5B |
2.2 |
460 |
2.268 |
570 |
1.96 |
692 |
1.71 |
776 |
1.57 |
921 |
1.4 |
1135 |
1.21 |
|
3 |
629 |
1.66 |
776 |
1.44 |
947 |
1.25 |
1054 |
1.156 |
1257 |
1.026 |
|
| |
|
4 |
837 |
1.247 |
1034 |
1.08 |
|
|
|
|
|
|
|
| |
|
PYZ6B |
3 |
628 |
2.48 |
775 |
2.15 |
942 |
1.876 |
1054 |
1.726 |
1258 |
1.53 |
1553 |
1.32 |
|
4 |
837 |
1.86 |
1035 |
1.61 |
1253 |
1.41 |
1411 |
1.29 |
1674 |
1.15 |
|
| |
|
5.5 |
1150 |
1.354 |
1425 |
1.17 |
1727 |
1.023 |
|
|
|
|
|
| |
|
PYZ7B |
4 |
837 |
2.345 |
1034 |
2.03 |
1257 |
1.77 |
1407 |
1.63 |
1673 |
1.45 |
2068 |
1.249 |
|
5.5 |
1151 |
1.705 |
1428 |
1.47 |
1725 |
1.29 |
1935 |
1.185 |
2306 |
1.052 |
|
| |
|
7.5 |
1570 |
1.25 |
1939 |
1.083 |
|
|
|
|
|
|
|
| |
| 頁次：1/2 每頁10條 共18條信息 分頁：[1][2] |
