鋼球無級變速器有多種不同的結構型式和產品；在國外，瑞士、美、德等國皆有生產；在國內，目前主要有XB系列鋼球無級變速器這種產品。

XB系列鋼球無級變速器是90年代我國自行研制開發并獲國家專利的一種變速器，具有優良性能。

1 基本結構和工作原理

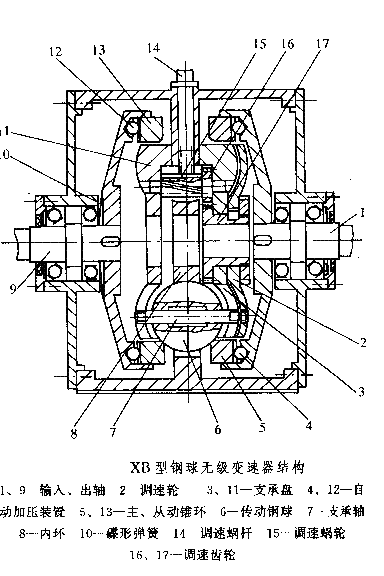

XB型鋼球無級變速器的結構如圖9.5-1所示。動力由軸1輸入，通過自動加壓裝置4帶動主動錐環5同速轉動，經一組(3~8個)鋼球6利用摩擦力驅動內環8和從動錐環13，再經自動加壓裝置12驅動輸出軸9最后將動力輸出。傳動鋼球的支承軸7兩端嵌裝在固定于箱體中間隔板上的支承盤3、11上的徑向弧形導槽內，并嵌入調速輪2的曲線槽。調速時，通過蝸桿14使蝸輪15轉動，經齒輪16、17使調速輪2轉動。由于調速輪上的曲線槽(相當于一個控制凸輪)的作用，使鋼球軸心線的傾斜角發生變�，蒂Z賂智蠐胱痘返墓ぷ靼刖陡謀�，输初V岬淖�藘夈得到碟X凇?lt;/DIV>

保持鋼球始終和錐環接觸，并保持足夠的壓力；②緩沖與吸振；③起潤滑環的作用。

碟形彈簧10起預壓作用，其壓緊力可按空載啟動時所需的壓緊力進行調整。

XB型鋼球無級變速器的傳動規格為：

傳動比i=0.2~2，傳動功率P≤75kW，轉差率ε≤4%，傳動效率η=0.8~0.92。

變速范圍有兩種(當輸入轉速為1500r/min)：

E型：300~3000r/min

F型：100~500r/min

 性能特點和適用范圍

XB系列鋼球無級變速器是一種高效，但功率傳動的機械無級變速器，其特點為：

1)      輸入軸和輸出軸同軸線，結構緊湊并對稱，便于制造，輸出，輸入端可互換；

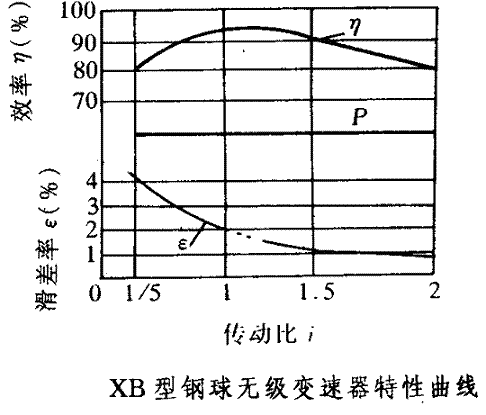

2)      具有傳動效率高，滑差率小恒功率輸出特性，其效率，滑差率和機械特性曲線如圖9.5-2所示；

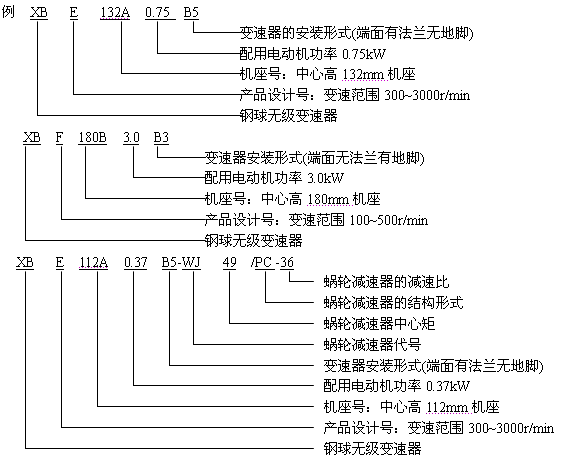

1) XB系列B5型的外形及安裝尺寸見表9.5-4。

  2) XB系列B3型的外形及安裝尺寸見表9.5-5。

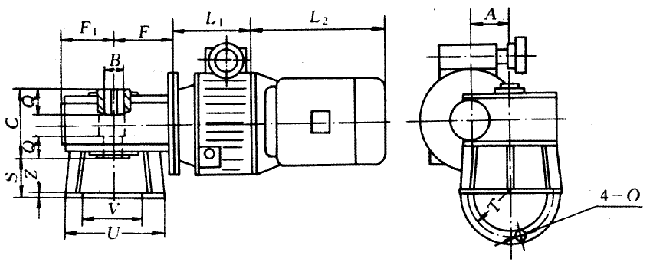

  3) 變速器配一級蝸輪減速器PC型的外形及安裝尺寸見表9.5-6。

  4) 變速器配一級蝸輪減速器Sh、S、X型的外形及安裝尺寸見表9.5-7。

             表9.5-4  XB××××××××B5型(有法蘭端蓋無地腳)外形及安裝尺寸

機座號	安裝尺寸					輸出軸尺寸				外形尺寸
	D1	D2 (g6)	Z	R	S	d (k6)	h	G	E	D	B	I	W	H	L
100	215	180	15	4	15	19	6	22	35	250	165	125	110	210	425
112	215	180	15	4	15	24	8	28	50	250	165	150	120	225	425
132	265	230	16	4	15	24	8	28	50	300	190	155	140	280	480
160	300	250	16	5	19	28	8	32	50	350	230	170	170	320	565
180	300	250	16	5	19	32	10	36	55	350	230	180	190	360	600
200	350	300	22	5	19	38	10	42	55	400	230	190	210	390	640
225	400	350	22	5	8-φ19	42	12	46	70	450	280	220	230	420	765
250	500	450	24	5	8-φ19	55	16	60	100	550	320	275	280	480	815
280	500	450	24	5	8-φ19	55	16	60	100	550	350	290	310	540	1000
060	100	90	10	3.5	12	16	5	19	25	120	80	65	90	120	250

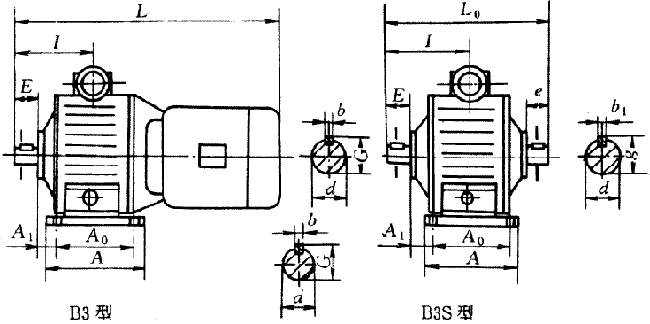

表9.5-5  XB××××××××B3型(無端蓋法蘭有地腳)和B3S型(雙軸有地腳)外形安裝尺寸
