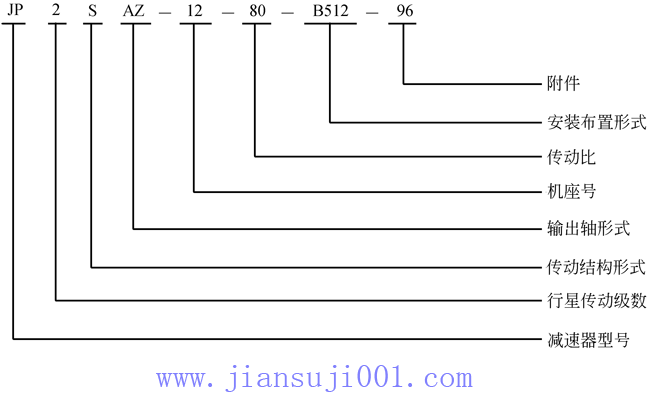

型號說明	上側說明
減速器類型： JP系列行星減速器	JP系列行星減速器
行星傳動級數： 2二級傳動 3三級傳動	二級行星傳動
傳動結構形式： N標準型 L帶直交軸傳動 S帶平行軸傳動 K帶直交軸、平行軸傳動	帶平行軸傳動
輸出軸形式： AZ脹緊盤空心軸 AH漸開線花鍵空心軸 BS平鍵實心軸 BH漸開線花鍵實心軸	脹緊盤空心軸輸出
機座號： 9-36	12號機座號
傳動比：	公稱傳動比i_N=80
安裝布置形式： B500-B556 水平 V100-V130 立式（低速軸向下） V300-V330 立式（低速軸向上）	安裝布置形式為B512 水平安裝輸入軸在右邊
帶直交軸傳動輸入軸旋轉方向代號（面對輸入軸方向看）： CW 順時針 CCW逆時針其它省略	平行軸傳動省略
附件： 99 無附件 96減速器底座 70電機鐘型支座（輸入） 71電機托架 72電機支架 73擺動底座 74鐘形支座（輸入） 75扭矩支撐臂（一側） 76扭矩支撐臂（二側） 77扭力軸支撐	帶減速器底座

表1 工作機系數
工作機		日工作小時數
工作機		≤0.5h	0.5-10h	>10h
污水處理	濃縮器（中心傳動）	-	-	1.2
	壓濾器	1.0	1.3	1.5
	絮凝器	0.8	1.0	1.3
	曝氣機	-	1.8	2.0
	摟積設備	1.0	1.2	1.3
	縱向、回轉組合接集裝置	1.0	1.3	1.5
	預濃縮器	-	1.1	1.3
	螺桿泵	-	1.3	1.5
	水輪機	-	-	2.0
	離心泵	1.0	1.2	1.3
	1個活塞容積式泵	1.3	1.4	1.8
	>1個活塞容積式泵	1.2	1.4	1.5
瓦泥機	斗式運輸機	-	1.6	1.6
	傾卸裝置	-	1.3	1.5
	carteypillar行走機構	1.2	1.6	1.8
	斗輪式挖掘機（用于撿拾）	-	1.7	1.7
	斗輪式挖掘機（用于粗料）	-	2.2	2.2
	切碎機	-	2.2	2.2
	行走機構*		1.4	1.8
彎板機		-	1.0	1.0
化學工業	擠壓機	-	-	1.6
	調漿機	-	1.8	1.8
	橡膠砑光機	-	1.5	1.5
	冷卻圓筒	-	1.3	1.4
	混料機，用均勻介質	1.0	1.3	1.4
	混料機，用于非均勻介質	1.4	1.6	1.7
	攪拌機，用于密度均勻介質	1.0	1.3	1.5
	攪拌機，用于非均勻介質	1.2	1.4	1.6
	攪拌機，用于不均勻氣體吸收	1.4	1.6	1.8
	烘爐	1.0	1.3	1.5
	離心機	1.0	1.2	1.3
金屬加工設備	翻板機	1.0	1.0	1.2
	推鋼機	1.0	1.2	1.2
	繞線機	-	1.6	1.6
	冷床橫移架	-	1.5	1.5
	輥式矯直機	-	1.6	1.6
	輥道（連續式）	-	1.5	1.5
	輥道（間歇式）	-	2.0	2.0
	可逆式軋鋼機	-	1.8	1.8
	剪切機（連續式）*	-	1.5	1.5
	剪切機（曲柄式）*	1.0	1.0	1.0
	連鑄機驅動裝置	-	1.4	1.4
	可逆式開坯機	-	2.5	2.5
	可逆式板坯軋機	-	2.5	2.5
	可逆式線材軋機	-	1.8	1.8
	可逆式薄板軋機	-	2.0	2.0
	可逆式中厚板軋機	-	1.8	1.8
	輥縫調節驅動裝置	0.9	1.0	-
輸送機械	斗式輸送機	-	1.2	1.5
	絞車	1.4	1.6	1.6
	卷揚機		1.5	1.8
	皮帶輸送機<150kw	1.0	1.2	1.3
	皮帶輸送機≥150kw	1.1	1.3	1.5
	貨用電梯*	-	1.2	1.5
	客用電梯*		1.5	1.8
	刮板式輸送機	-	1.2	1.5
	自動扶梯		1.2	1.4
	軌道行走機構	-	1.5	-
變頻裝置		-	1.8	2.0
往復式壓縮機		-	1.8	1.9
起重機械	回轉機構	2.5	2.5	3.0
	俯仰機構	2.5	2.5	3.0
	行走機構	2.5	3.0	3.0
	提升機構	2.5	2.5	3.0
	轉臂式起重機	2.5	2.5	3.0
冷卻塔	冷卻塔風扇	-	-	2.0
冷卻塔	風機（軸流和離心式）	-	1.4	1.5
蔗糖生產	甘蔗切碎機*	-	-	1.7
蔗糖生產	甘蔗碾磨機	-	-	1.7
甜菜糖生產	甜菜絞碎機	-	-	1.2
	榨取機，機械制冷機，蒸煮機	-	-	1.4
	甜菜清洗機	-	-	1.5
	甜菜切碎機	-	-	1.5
造紙機械	各種類型**	-	1.8	2.0
造紙機械	碎漿機驅動裝置	2.0	2.0	2.0
離心式壓縮機		-	1.4	1.5
索道纜車	運貨索道	-	1.3	1.4
	往返系統空中索道	-	1.6	1.8
	T型桿升降機	-	1.3	1.4
	連續索道	-	1.4	1.6
水泥工業	混凝土攪拌器	-	1.5	1.5
	破碎機*	-	1.2	1.4
	回轉窯	-	-	2.0
	管式磨機	-	-	2.0
	選扮機	-	1.6	1.6
	輥壓機	-	-	2.0

表2 原動機系數 f2
電機，液壓馬達，汽輪機	1.0
4-6缸活塞發動機	1.25
1-3缸活塞發動機	15

表3 減速器安全系數 f3
重要性與安全要求	一般設備，減速器失效僅引起單機停產且易更換備件。	重要設備，減速器失效引起機組、生產線成全廠停產。	高度安全要求，減速器失效引起設備、人身事故。
f₃	1.3-1.7	1.5-2.0	1.7-2.5

表4 起動系數 f4
每小時起動次數	f₁_×f₂_×f₃
	1	1.25-1.75	2-2.75	≥3
	f₄
≤5	1	1	1	1
6-25	1.2	1.12	1.06	1
26-60	1.3	1.2	1.12	1.06
61-180	1.5	1.3	1.2	1.12
>180	1.7	1.5	1.3	1.2

表5 峰值扭矩系數 f5
	每小時峰值負荷次數
	1-5	6-30	31-100	>100
單向載荷	1.5	0.65	0.7	0.85
交變載荷	0.7	0.95	1.10	1.25

表6 環境溫度系數 f6
不帶輔助冷卻裝置或僅帶冷卻風扇
環境溫度	每小時工作周期（ED）百分比%
環境溫度	100	80	60	40	20
10℃	1.14	1.20	1.32	1.54	2.04
20℃	1.00	1.06	1.16	1.35	1.79
30℃	0.87	0.93	1.00	1.18	1.56
40℃	0.71	0.75	0.82	0.96	1.27
50℃	0.55	0.58	0.64	0.74	0.98

表7 功率利用率系數 f15
30%	40%	50%	60%	70%	90%	90%	100%
0.66	0.77	0.83	0.90	0.90	0.95	1.0	1.0

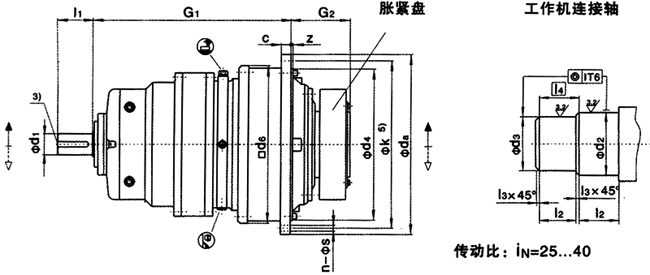

JP2NAZ 機座號	額定輸出扭矩 T_2N （N.m）	輸入軸尺寸		工作機連接軸					c	d_a	d₄ h₇	d₆	G₁	G₂	K	Z	法蘭孔		2）重量 (kg)	油量 (1)
JP2NAZ 機座號	額定輸出扭矩 T_2N （N.m）	1） d₁	l₁	4) d₂ g⁶	4) d₃ g⁶	l₂	l₃	l4	c	d_a	d₄ h₇	d₆	G₁	G₂	K	Z	孔徑 S	數 量 n	2）重量 (kg)	油量 (1)
9 10 11	22000 31000 42000	55 55 70	90 90 120	120 130 140	115 125 135	65 70 82.5	2.5 2.5 2.5	67.5 72.5 85.0	24 28 32	428 472 525	350 394 425	356 400 436	469 489 579	165 174 204	388 436 485	6_±1.5 8_±1.5 8_±1.5	18 18 22	24 28 20	145 195 280	6 8 12
12 13 14	60000 83000 117000	70 80 80	120 140 140	160 180 210	155 175 205	90 95 105	2.5 2.5 2.5	92.5 97.5 107.5	34 39 42	605 645 720	495 535 610	510 554 629	593 714 737	224 241 278	555 595 665	9_±1.5 11_±1.5 9	26 26 26	20 24 32	425 540 805	16 20 32
16 17 18	160000 202000 244000	95 95 110	160 160 180	230 250 260	225 245 255	110 120 120	2.5 2.5 2.5	112.5 122.5 122.5	44 50 50	770 895 930	660 750 785	680 775 815	851 877 1006	285 294 303	715 830 865	10 10 10	26 33 33	36 24 32	1030 1500 1900	40 56 66
19 20 21	295000 354000 392000	110 110 120	180 180 210	280 300 310	275 295 305	135 135 152	2.5 2.5 2.5	137.5 137.5 154.5	56 56 62	980 980 1115	840 840 935	870 870 960	1029.5 1029.5 1046	327.5 327.5 354	915 915 1025	12 12 24	33 33 39	36 36 32	2000 2100 2650	82 75 110
22 23 24	450000 513000 592000	120 130 130	210 210 210	330 350 360	325 345 355	152 164 164	2.5 2.5 2.5	154.5 166.5 166.5	62 68 68	1115 1210 1210	935 1025 1025	960 1056 1056	1046 1150 1150	354 380 380	1025 1120 1120	24 28 28	39 39 39	32 36 36	2800 3450 3900	95 150 125
25 26 27	684000 763000 852000	140 140 150	240 240 240	380 400 430	375 395 425	180 180 191	2.5 2.5 2.5	182.5 182.5 193.5	74 74 81	1320 1320 1460	1115 1115 1215	1150 1150 1248	1241 1241 1379	407 407 453	1220 1220 1345	29 29 31	45 45 52	36 36 32	4750 5150 6100	190 160 245
28 29 30	950000 1060000 1200000	150 160 160	240 270 270	450 460 480	445 450 470	191 197.5 197.5	2.5 5 5	193.5 202.5 202.5	81 87 87	1460 1565 1565	1215 1320 1320	1248 1355 1355	1379 1457 1457	453 483 483	1345 1450 1450	31 34 34	52 52 52	32 36 36	6550 7800 8300	205 305 255
31 32 33	1330000 1500000 1680000	170 170 180	270 270 310	480 510 530	470 500 520	232 232 242	5 5 5	237.0 237.0 247.0	94 94 100	1665 1665 1755	1400 1400 1495	1443 1443 1536	1607 1607 1683	538 538 573	1545 1545 1635	36 36 36	62 62 62	32 32 36	10200 10700 12350	380 215 460
34 35 36	1920000 2240000 2600000	180 190 190	310 310 310	570 600 640	560 590 630	242 272 272	5 5 5	247.0 277.0 277.0	100 112 112	1755 1945 1945	1495 1685 1685	1536 1720 1720	1683 1899 1899	537 656 656	1635 1825 1825	36 40 40	62 62 62	36 40 40	13150 17300 18400	380 645 535

額定功率 P_N（KW）
i_N	n₁	n₂	規格
i_N	r/min		9	10	11	12	13	14	16	17	18	19	20	21	22	23	24	25	26	27	28	29	30	31	32	33	34	35	36
25	1500 1000 750	60 40 30	137 91 68	193 129 96	261 174 131	373 249 187	516 344 258	728 485 364	995 663 497	1256 837 628	1517 1012 759	1834 1223 917	2201 1468 1101	- 1625 1219	- 1866 1399	- 2127 1595	- 2454 1841	- 2863 2127	- 3163 2372	- 3532 3649	- 3938 2954	- 4394 3296	- 4975 3731	- 5514 4135	- 6218 4664	- 6965 5223	- 7960 5970	- 9286 6965	- 10779 8084
28	1500 1000 750	54 36 27	123 82 62	173 116 87	235 157 118	336 224 168	465 310 232	655 437 327	895 597 448	1131 754 565	1366 910 683	1651 1101 825	1981 1321 991	- 1463 1097	- 1679 1259	- 1914 1436	- 2209 1657	- 2552 1914	- 2847 2135	- 3179 2384	- 3544 2658	- 3955 2966	- 4477 3358	- 4962 3722	- 5597 4197	- 6268 4701	- 7164 5373	- 8358 6268	- 9701 7276
31.5	1500 1000 750	48 32 24	109 73 55	154 103 77	209 139 104	298 199 149	413 275 206	582 388 291	796 531 398	1005 670 502	1214 809 607	1468 978 734	1761 1174 881	1950 1300 975	2239 1492 1119	2552 1701 1276	2945 1963 1473	3403 2268 1701	3796 2530 1898	4238 2826 2129	4726 3151 2363	5273 3515 2637	5970 3980 2985	6616 4411 3308	7462 4975 3731	8358 5572 4179	9551 6368 4776	11143 7429 5572	12934 8623 6467
35.5	1500 1000 750	42 28 21	96 64 48	135 90 67	183 122 91	261 174 131	361 241 181	509 340 255	696 464 348	879 586 440	1062 708 531	1284 856 642	1541 1027 770	1706 1138 853	1959 1306 979	2233 1489 1117	2577 1718 1288	2977 1985 1489	3321 2214 1661	3709 2472 1854	4135 2757 2068	4614 3076 2307	5223 3482 2612	5789 3860 2895	6529 4353 3265	7313 4875 3656	8358 5572 4179	9750 6500 4875	11317 7545 5659
40	1500 1000 750	38 25 19	87 57 43	122 80 61	165 109 83	236 155 118	327 215 163	461 303 230	630 415 315	796 523 398	961 632 480	1162 764 581	1394 917 697	1544 1016 772	1772 1166 886	2020 1329 1010	2331 1534 1166	2694 1772 1347	3005 1977 1502	3355 2208 1678	3741 2461 1871	4175 2746 2087	4726 3109 2363	5238 3446 2619	5907 3886 2954	6616 4353 3308	7562 4975 3781	8822 5804 4411	10240 6737 5120

熱功率P_G1*）（KW）
安裝類型	規 格
安裝類型	9	10	11	12	13	14	16	17	18	19/20	21/22	23/24	25/26	27/28	29/30	31/32	33/34	35/36
1）狹小空間	21	26	32	42	49	65	75	92	100	119	142	174	201	242	287	326	366	437
2）室內大廳大車間	29	37	45	60	69	92	106	130	147	169	201	246	285	343	406	462	519	619
3）室外	39	50	60	80	93	125	143	175	191	228	272	333	386	464	550	626	702	838

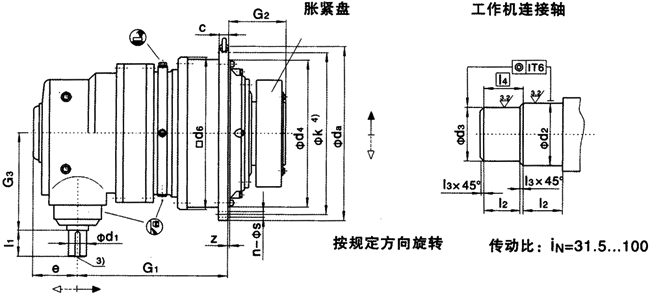

JP2LAZ 機座號	額定輸出扭矩 T_2N （N.m）	輸入軸尺寸				工作機連接軸					c	d_a	d₄ h₇	d₆	e	G₁	G₂	G₃	k	z	法蘭孔		2) 重量 (kg)	油量 (1)
		i_N≥90		i_N≥100		5) d₂ g₆	5) d₃ g₆	l₂	l₃	l4											孔徑 S	數 量 n
		1) d₁	l₁	1) d₁	l₁	5) d₂ g₆	5) d₃ g₆	l₂	l₃	l4											孔徑 S	數 量 n
9 10 11	22000 31000 42000	45 45 55	100 100 110	35 35 40	80 80 100	120 130 140	115 125 135	65 70 82.5	2.5 2.5 2.5	67.5 72.5 85	24 28 32	428 472 525	350 394 425	356 400 436	185 185 210	425 446 501	165 174 204	305 305 350	388 436 485	6_±1.5 8_±1.5 8_±1.5	18 18 22	24 28 20	159 215 310	6 8 12
12 13 14	60000 83000 117000	55 70 70	110 135 135	40 50 50	100 110 110	160 180 210	155 175 205	90 95 105	2.5 2.5 2.5	92.5 97.5 107.5	34 39 42	605 645 720	495 535 610	510 554 629	210 250 250	514 619 642	224 241 278	350 415 415	555 595 665	9_±1.5 11_±1.5 9	26 26 26	20 24 32	470 595 890	16 20 32
16 17 18	160000 202000 244000	80 80 90	165 165 165	60 60 70	140 140 140	230 250 260	225 245 255	110 120 120	2.5 2.5 2.5	112.5 122.5 122.5	44 50 50	770 895 930	660 750 785	680 775 815	295 295 350	705 731 882	285 294 303	490 490 605	715 830 865	10 10 10	26 33 33	36 24 32	1137 1660 2100	40 56 66
19 20 21	295000 354000 392000	90 90 110	165 165 205	70 70 80	140 140 170	280 300 310	275 295 305	135 135 152	2.5 2.5 2.5	137.5 137.5 154.5	56 56 62	980 980 1115	840 840 935	870 870 960	350 350 400	905.5 905.5 996	327.5 327.5 354	605 605 700	915 915 1025	12 12 24	33 33 39	36 36 32	2200 2300 2930	82 75 110
22 23 24	450000 513000 592000	110 110 110	205 205 205	80 80 80	170 170 170	330 350 360	325 345 355	152 164 164	2.5 2.5 2.5	154.5 166.5 166.5	62 68 68	1115 1210 1210	935 1025 1025	960 1056 1056	400 400 400	996 1055 1055	354 380 380	700 700 700	1025 1120 1120	24 28 28	39 39 39	32 36 36	3100 3800 4300	95 150 125
25 26 27	684000 763000 852000	130 130 130	245 245 245	100 100 100	210 210 210	380 400 430	375 395 425	180 180 191	2.5 2.5 2.5	182.5 182.5 193.5	74 74 81	1320 1320 1460	1115 1115 1215	1150 1150 1248	475 475 475	1138 1138 1272	407 407 453	835 835 835	1220 1220 1345	29 29 31	45 45 52	36 36 32	5250 5660 6680	190 160 245
28 29 30	950000 1060000 1200000	130 150 150	245 245 245	100 110 110	210 210 210	450 460 480	445 450 470	191 197.5 197.5	2.5 5 5	193.5 202.5 202.5	81 87 87	1460 1565 1565	1215 1320 1320	1248 1355 1355	475 530 530	1272 1367 1367	453 483 483	835 945 945	1345 1450 1450	31 34 34	52 52 52	32 36 36	7180 8500 9070	205 305 255
31-36	根據用戶要求供貨

熱功率 P_G1*）（KW）
安裝類型	規 格
安裝類型	9	10	11	12	13	14	16	17	18	19/20	21/22	23/24	25/26	27/28	29/30	31-36
1）狹小空間	14	18	22	29	34	46	52	64	70	83	99	121	141	169	200	根據 用戶要求供貨
2）室內大廳大車間	20	26	31	41	48	64	74	91	99	118	140	172	199	240	284
3）室外	28	35	42	56	65	87	100	123	133	159	190	233	269	324	384

JP2SAZ 機座號	額定輸出扭矩 T_2N (N.m)	輸入軸尺寸		工作機連接軸					c	d_a	d₄ h₇	d₆	E	G₁	G₂	K	Z	法蘭孔		2) 重量 (kg)	油量 (1)
JP2SAZ 機座號	額定輸出扭矩 T_2N (N.m)	1) d₁	l₁	4) d₂ g₆	4) d₃ g₆	l₂	l₃	l₄	c	d_a	d₄ h₇	d₆	E	G₁	G₂	K	Z	孔徑 S	數 量 n	2) 重量 (kg)	油量 (1)
9 10 11	22000 31000 42000	38 38 55	60 60 90	120 130 140	115 125 135	65 70 82.5	2.5 2.5 2.5	67.5 72.5 85.0	24 28 32	428 472 525	350 394 425	356 400 436	90 90 115	469 486 579	165 174 204	388 436 485	6_±1.5 8_±1.5 8_±1.5	18 18 22	24 28 20	160 220 310	6 8 12
12 13 14	60000 83000 117000	55 70 70	90 120 120	160 180 210	155 175 205	90 95 105	2.5 2.5 2.5	92.5 97.5 107.5	34 39 42	605 645 720	495 535 610	510 554 629	115 140 140	593 714 737	224 241 278	555 595 665	9_±1.5 11_±1.5 9	26 26 26	20 24 32	470 600 900	16 20 32
16 17 18	160000 202000 244000	80 80 90	140 140 160	230 250 260	225 245 255	110 120 120	2.5 2.5 2.5	112.5 122.5 122.5	44 50 50	770 895 930	660 750 785	680 775 815	170 170 200	851 877 1006	285 294 303	715 830 865	10 10 10	26 33 33	36 24 32	1150 1650 1950	40 56 66
19 20 21	295000 354000 392000	90 90 100	160 160 180	280 300 310	275 295 305	135 135 452	2.5 2.5 2.5	137.5 137.5 154.5	56 56 62	980 980 1115	840 840 935	870 870 960	200 200 230	1029.5 1029.5 1076	327.5 327.5 354	915 915 1025	12 12 24	33 33 39	36 36 32	2400 2500 2900	82 75 110
22 23 24	450000 513000 592000	100 120 120	180 210 210	330 350 360	325 345 355	152 164 164	2.5 2.5 2.5	154.5 166.5 166.5	62 68 68	1115 1210 1210	935 1025 1025	960 1056 1056	230 265 265	1076 1175 1175	354 380 380	1025 1120 1120	24 28 28	39 39 39	32 36 36	3100 3800 4100	95 150 125
25 26 27	684000 763000 852000	130 130 140	210 210 240	380 400 430	375 395 425	180 180 191	2.5 2.5 2.5	182.5 182.5 193.5	74 74 81	1320 1320 1460	1115 1115 1215	1150 1150 1248	300 300 320	1291 1291 1429	407 407 453	1220 1220 1345	29 29 31	45 45 52	36 36 32	4950 5350 6800	190 160 245
28 29 30	950000 1060000 1200000	140 150 150	240 240 240	450 460 480	445 450 470	191 197.5 197.5	2.5 5 5	193.5 202.5 202.5	81 87 87	1460 1565 1565	1215 1320 1320	1248 1355 1355	320 360 360	1429 1507 1507	453 483 483	1345 1450 1450	31 34 34	52 52 52	32 36 36	7200 8500 9000	205 305 255
31 32 33	1330000 1500000 1680000	160 160 170	270 270 270	480 510 530	470 500 520	232 232 242	5 5 5	237.0 237.0 247.0	94 94 100	1665 1665 1755	1400 1400 1495	1443 1443 1536	400 400 400	1662 1662 1743	538 538 573	1545 1545 1635	36 36 36	62 62 62	32 32 36	10500 11200 12700	380 315 460
34 35 36	1920000 2240000 2600000	170 180 180	270 310 310	570 600 640	560 590 630	242 272 272	5 5 5	247.0 277.0 277.0	100 112 112	1755 1945 1945	1495 1685 1685	1536 1720 1720	400 442 442	1743 1960 1960	573 656 656	1635 1825 1825	36 40 40	62 62 62	36 40 40	13500 17800 18900	380 645 535

額定功率 P_N（KW）
i_N	n₁	n₂	規 格
i_N	r/min		9	10	11	12	13	14	16	17	18	19	20	21	22	23	24	25	26	27	28	29	30	31-36
31.5	1500 1000 750	47.6 31.7 23.8	111 74 55	156 104 78	212 141 106	302 202 151	418 279 209	510 340 255	806 538 403	865 577 433	1230* 820 615	1487* 991 743	1517* 1011 758	1976* 1317* 988	2268* 1512* 1134	1724* 1293	1989* 1492	2298* 1724	2564* 1923	2863* 2147	2937* 2203			根據 用戶要求供貨
35.5	1500 1000 750	42.3 28.2 21.1	98 66 49	139 92 69	188 125 94	268 179 134	345 247 173	487 324 243	716 477 358	858 572 429	1091* 728 546	1319* 880 660	1504* 1003 752	1753* 1169 877	2013* 1342* 1006	1530* 1147	1712* 1284	2040* 1530	2275* 1706	2540* 1905	2833* 2124
40	1500 1000 750	37.5 25.0 18.8	87 58 44	123 82 62	167 111 83	238 159 119	306 204 153	432 288 216	635 423 318	802 535 401	969* 646 484	1171* 781 585	1405* 937 703	1556* 1037* 778	1786* 1191* 883	1358* 1018	1567* 1175	1810* 1358	2019* 1514	2255* 1691*	2514* 1885
45	1500 1000 750	33.3 22.2 16.7	78 52 39	109 73 55	148 99 74	212 141 106	293 195 146	413 275 206	565 376 282	713 475 356	861* 574 430	1041* 694 520	1249* 833 625	1383* 922* 692	1588* 1059* 794	1810* 1207* 905	2089* 1393* 1044	1609* 1207	1795 1346	2004* 1503	2235* 1676	1870	2117
50	1500 1000 750	30.0 20.0 15.0	70 47 35	98 66 49	133 89 67	191 127 95	264 176 132	372 248 186	508 339 254	641 428 321	775 517 387	937 625 468	1124 749 562	1245* 830 622	1429* 953 714	1629* 1086 815	1880* 1253 940	1448* 1086	1615* 1211	1804* 1353	2011* 1508	1683	1905
56	1500 1000 750	26.8 17.9 13.4	62 42 31	88 59 44	119 79 60	170 113 85	235 157 118	332 221 166	454 302 227	573 382 286	692 461 346	836 558 418	1004 669 502	1111* 741 556	1276* 851 638	1455* 970 727	1678* 1119 839	1293* 970	1442* 1082	1610* 1208	1796* 1347	2004* 1503	2268* 1701
63	1500 1000 750	23.8 15.9 11.9	55 37 28	78 52 39	106 71 53	151 101 76	209 139 105	295 197 147	403 269 202	509 339 255	615 410 307	734 496 372	892 595 446	988 659 494	1134 756 567	1293 862 646	1492 995 746	1724* 1149 862	1923* 1282 961	2147* 1432 1074	2394* 1596 1197	1781* 1336	2015* 1512
71	1500 1000 750	21.1 14.1 10.6	49 33 25	69 46 35	94 63 47	134 89 67	186 124 93	262 174 131	358 239 179	452 301 226	546 364 273	660 440 330	792 528 396	877 584 438	1006 671 503	1147 765 574	1324 883 662	1530 1020 765	1706 1138 853	1905 1270 953	2124 1416 1062	1580* 1185	1789* 1342
80	1500 1000 750	18.8 12.5 9.4	44 29 22	62 41 31	83 56 42	119 79 60	165 110 82	232 155 116	318 212 159	401 267 200	484 323 242	585 390 293	703 468 351	778 519 389	893 595 447	1018 679 509	1175 783 587	1358 905 679	1514 1010 757	1691 1127 845	1885 1257 943	1403* 1052	1588* 1191
90	1500 1000 750	16.7 11.1 8.3	39 26 19	55 36 27	74 49 37	106 71 53	146 98 73	206 138 103	282 188 141	356 238 178	430 287 215	520 347 260	625 416 312	692 461 346	794 529 397	905 603 453	1044 696 522	1207 804 603	1346 897 673	1503 1002 752	1676 1117 838	1870 1247 935	2117 1411 1059
100	1500 1000 750	15.0 10.0 7.5	35 23 17	49 33 25	67 44 33	95 64 48	132 88 66	186 124 93	254 169 127	321 214 160	387 258 194	468 312 234	562 375 281	622 415 311	714 476 357	815 543 407	940 627 470	1086 724 543	1211 808 606	1353 902 676	1508 1006 754	1683 1122 842	1905 1270 953
