JK系列減速電機

1 概述

JK系列減速電機、減速機，是金象提供的模塊化組合系列減速機的四大硬齒面減速機之一，采用了國際傳動業領先的設計思想，及精密的制造技術，齒輪精度6級（GB/T 10095.1-2001，GB/T 100095.2-2001）是具備國際競爭力的傳動設備新品，是同等進口設備的理想替代品，它具有以下顯著優點：

1）效率高，承載能力大，三級效率達94%以上。

2）傳動比覆蓋范圍大，分級精細。

3）運轉平隱，剛性好，震動小，噪聲低。

4）結構緊湊，體積小，重量輕，占用空間小。

5）經過多重優化的零件庫、豐富的接口型式與安裝方式，能最大程度地滿足用戶需求。

該產品安裝維護方便，可靠性高，適應能力強，可廣泛應用于冶金、礦山、水泥、食品、紡織、輕工等行業。

2 標記方法及示例

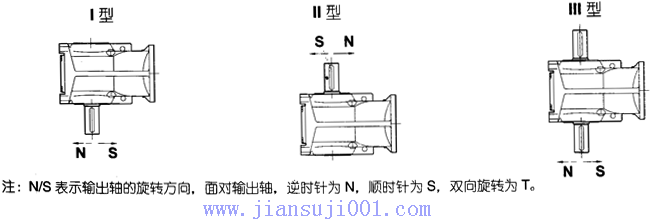

3 類型

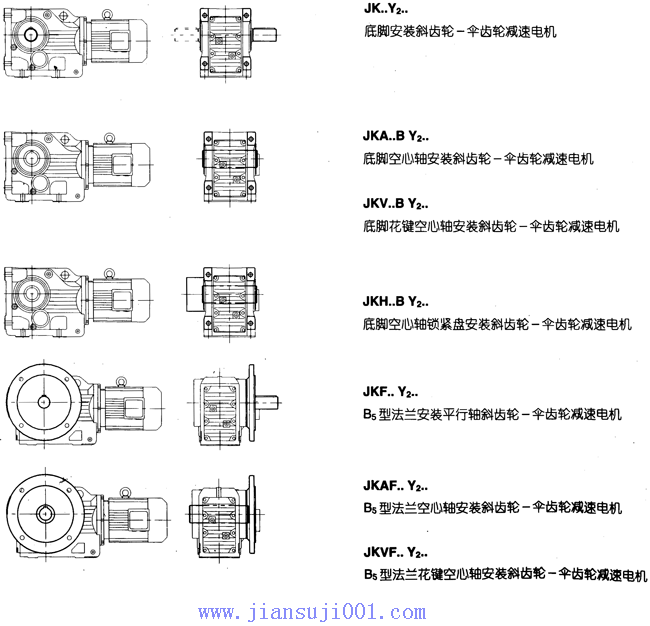

廠家可以提供以下類型的JK系列減速電機：

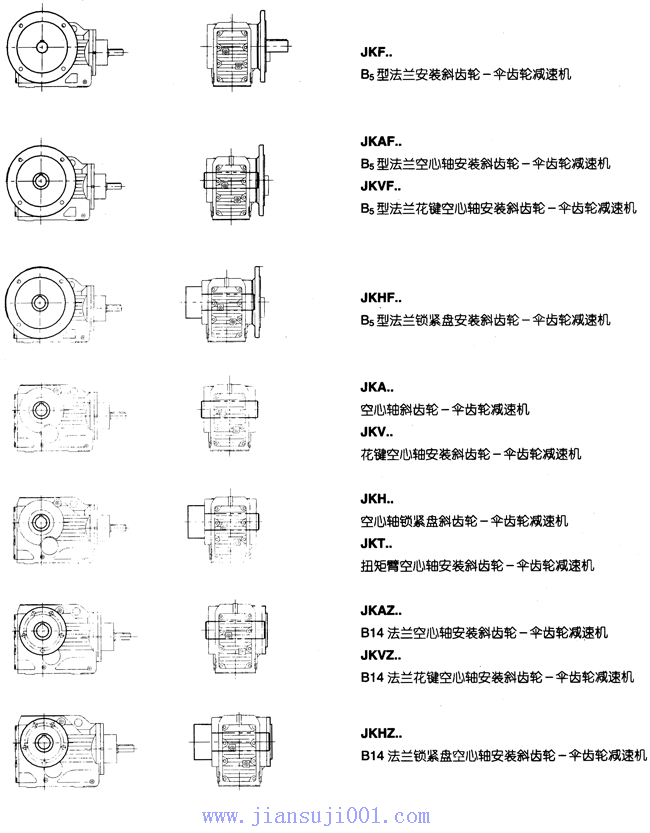

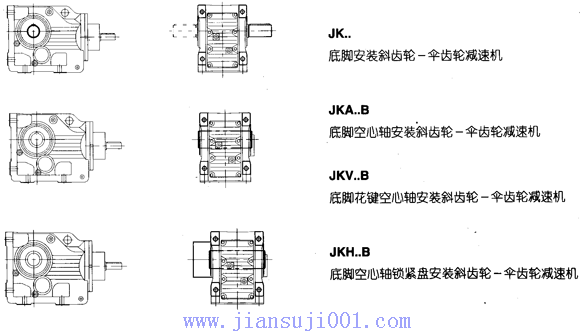

廠家可以提供以下類型的JK系列減速機：

4 規格

本系列減速電機包括以下規格（以機座號表示）

序號	1	2	3	4	5	6	7	8	9	10	11	12
型號	37..	47..	57..	67..	77..	87..	97..	107..	127..	157..	167..	187..

5 安裝型式

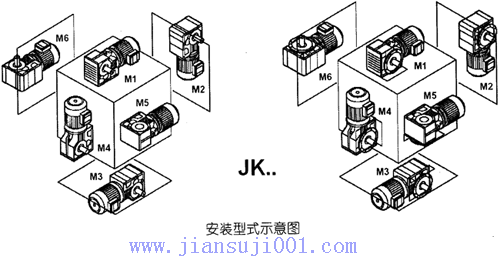

本系列減速電機（減速機）可以有M1…M6六種安裝型式，請根據實際需要，選擇適合您的安裝型式，下圖表示這六種型式。

6 裝配型式

7 潤滑

根據不同的機型及安裝型式（M1…M6），減速機的潤滑配置有所區別。請?jiān)谟嗀泦沃忻鞔_說明機型及安裝型式，如果有特殊的要求，請一并注明。

1）潤滑

下表是耐磨型軸承需要加入的潤滑脂，不同的環境溫度，需加入不同品牌的脂，我們推薦您在更換減速機潤滑油時重新加入軸承潤滑脂。

	環境溫度	制造商	脂型號
減速機	-30℃～+60℃	Mobil	Mobilux EP2
減速機	-40℃～+80℃	Mobil	Mobiltemp SHC 100
減速電機	-25℃～+80℃	Esso	Unirex N3
	-25℃～+60℃	Shell	Alvanis R3
	-45℃～+25℃	Shell	Aero Shell Grease 16

注：不同位置的軸承加入的脂數量不同，請按照下列要求加入。

·高速運轉軸承（輸入軸處）：填滿軸承滾動體間隙三分之一空間。

·低速運轉軸承（末級輸出軸處）：填滿軸承滾動體間隙三分之二空間。

2）潤滑油品牌對照

為方便您選用不同品牌的潤滑油，我們將JK系列減速電機（減速機）用油常見品牌及型號對照如下：

環境溫度		ISO,NLGI	Mobil			昆侖	長城	統一
-10	+40	VG220	Mobilgear 630	Shell Omala	Aral Degol BG 220	VG220	VG220	VG220
-25	+80	VG220	Mobil Glyoglyle630	Shell Tivela WB	Aral Degol BS 220	VG220	VG220	VG220
-40	+80	VG220	Mobil SHC630	Shell Omala	Aral Degol PAS 220	VG220	VG220	VG220
-40	+40	VG150	Mobil SHC629			VG150	VG150	VG150
-20	+25	VG150 VG100	Mobilgear 627	Shell Omala	Aral Degol BG 100	VG150 VG100	VG150 VG100	VG150 VG100
-30	+10	VG68～46 VG32	Mobil D.T.E.13M	Shell Tellus T 32	Aral Degol BG 46	VG68～46 VG32	VG68～46 VG32	VG68～46 VG32
-40	+10	VG32	Mobil SHC624			VG32	VG32	VG32
-40	-20	VG22 VG15	Mobil D.T.E.11M	Shell Tellus T 15		VG22 VG15	VG22 VG15	VG22 VG15

3）潤滑油量表

為了方便維護，廠家將不同機型及安裝型式減速電機（減速機）需加入的油量列入下表。

JK...,JKA..B,JKH..B,JKV..B:

減速機規格	油量（升）
減速機規格	M1	M2	M3	M4	M5	M6
JK..37	0.50	1.00	1.00	1.25	0.95	0.95
JK..47	0.80	1.30	1.50	2.00	1.60	1.60
JK..57	1.20	2.30	2.50	2.80	2.60	2.40
JK..67	1.10	2.40	2.60	3.45	2.60	2.60
JK..77	2.20	4.10	4.40	5.8	4.20	4.40
JK..87	3.70	8.0	8.7	10.9	8.0	8.0
JK..97	7.0	14.0	15.7	20.0	15.7	15.5
JK..107	10.0	21.0	25.5	33.5	24.0	24.0
JK..127	21.0	41.5	44.0	54.0	40.0	41.0
JK..157	31.0	62.0	65.0	90.0	58.0	62.0
JK..167	33.0	95.0	105.0	123.0	85.0	84.0
JK..187	53.0	152.0	167.0	200	143.0	143.0

JKF..：

減速機規格	油量（升）
減速機規格	M1	M2	M3	M4	M5	M6
JKF37	0.50	1.10	1.10	1.50	1.00	1.00
JKF47	0.80	1.30	1.70	2.20	1.60	1.60
JKF57	1.30	2.30	2.70	3.15	2.90	2.70
JKF67	1.10	2.40	2.80	3.70	2.70	2.70
JKF77	2.10	4.10	4.40	5.9	4.50	4.50
JKF87	3.70	8.2	9.0	11.9	8.4	8.4
JKF97	7.0	14.7	17.3	21.5	15.7	16.5
JKF107	10.0	21.8	25.8	35.1	25.2	25.2
JKF127	21.0	41.5	46.0	55.0	41.0	41.0
JKF157	31.0	66.0	69.0	92.0	62.0	62.0

JKA..,JKH..,JKV..,JKAF..,JKHF..,JKVF..,JKVF..,JKAZ..,JKHZ..,JKHZ..,JKVZ..：

減速機規格	油量（升）
減速機規格	M1	M2	M3	M4	M5	M6
JK..37	0.50	1.00	1.00	1.40	1.00	1.00
JK..47	0.80	1.30	1.60	2.15	1.60	1.60
JK..57	1.30	2.30	2.70	3.15	2.90	2.70
JK..67	1.10	2.40	2.70	3.70	2.60	2.60
JK..77	2.10	4.10	4.60	5.9	4.40	4.40
JK..87	3.70	8.2	8.8	11.1	8.0	8.0
JK..97	7.0	14.7	15.7	20.0	15.7	15.7
JK..107	10.0	20.5	24.0	32.4	24.0	24.0
JK..127	21.0	41.5	43.0	52.0	40.0	40.0
JK..157	31.0	66.0	67.0	87.0	62.0	62.0
JK..167	33.0	95.0	105.0	123.0	85.0	84.0
JK..187	53.0	152.0	167.0	200	143.0	143.0

8 出軸的安裝與拆卸

1）安裝

（1）空心軸（2）緊固螺栓（3）孔用擋圈（4）用戶設備軸

安裝結構尺寸扭矩表

機型	DH7 m)	DK (mm)	LX⁺² (mm)	C7 (mm)	MS (Nm)
JKA..37	30	30	22	16	20
JKA..47	35	35	28	18	20
JKA..57	40	40	36	18	40
JKA..77	50	50	36	18	40
JKA..87	60	60	42	22	80
JKA..97	70	70	42	22	80
JKA..107	90	90	50	26	200
JKA..127	100	100	50	26	200
JKA..157	120	120	50	26	200

注：MS為螺栓擰緊力矩

2）拆卸

（5）拆卸螺栓（6）拆卸螺母（7）拆卸擋圈

拆卸結構尺寸表

機型	DH7	M	C4	C5	C6	U^-0.5	T^-0.5	D3^-0.5	L₄
JKA..37	30	M10	5	10	25	7.5	33	29.7	35
JKA..47	35	M12	5	12	29	9.5	38	34.7	45
JKA..57/67	40	M16	5	12	34	11.5	41.9	39.7	50
JKA..77	50	M16	5	12	43.5	13.5	53.5	49.7	50
JKA..87	60	M20	5	16	56	17.5	64	59.7	60
JKA..97	70	M20	5	16	65.5	19.5	74.5	69.7	60
JKA..107	90	M24	5	20	80	24.5	95	89.7	70
JKA..127	100	M24	5	20	89	27.5	106	99.7	70
JKA..157	120	M24	5	20	107	31	127	119.7	70

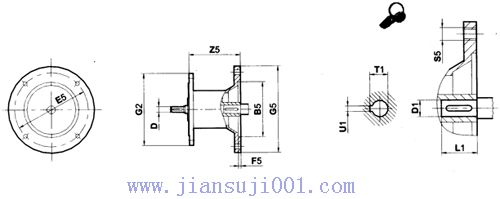

9.產品附件—標準電機接盤

減速機型號	接盤型號	B5	D	E5	F5	G2	G5	S5	Z5	D1	L1	T1	U1
JK..37	AM63	95	10	115	3.5	120	140	M8	72	11	23	12.8	4
	AM71	110	10	130	3.5	120	160	M8	72	14	30	16.3	5
	AM80	130	12	165	4.5	120	200	M10	106	19	40	21.8	6
	AM90	130	14	165	4.5	120	200	M10	106	24	50	27.3	8
JK..47 JK..57 JK..67	AM63	95	10	115	3.5	160	140	M8	66	11	23	12.8	4
	AM71	110	10	130	3.5	160	160	M8	66	14	30	16.3	5
	AM80	130	12	165	4.5	160	200	M10	99	19	10	21.8	6
	AM90	130	14	165	4.5	160	200	M10	99	24	50	27.3	8
	AM90	180	16	215	5	160	250	M12	134	28	60	31.3	8
	AM112	180	18	215	5	160	250	M12	134	28	60	31.3	8
JK..77	AM63	95	10	115	3.5	200	140	M8	60	11	23	12.8	4
	AM71	110	10	130	3.5	200	160	M8	60	14	30	16.3	5
	AM80	130	12	165	4.5	200	200	M10	92	19	40	21.8	6
	AM90	130	14	165	4.5	200	200	M10	92	24	50	27.3	8
	AM90	180	16	215	5	200	250	M12	126	28	60	31.3	8
	AM112	180	18	215	5	200	250	M12	126	28	60	31.3	8
	AM132S	230	22	265	5	200	300	M12	179	38	80	41.3	10
	AM132M	230	22	265	5	200	300	M12	179	38	80	41.3	10
	AM132L	230	28	265	5	200	300	M12	179	38	80	41.3	10
JK..87	AM80	130	12	165	4.5	250	200	M10	87	19	40	21.8	6
	AM90	130	14	165	4.5	250	200	M10	87	24	50	27.3	8
	AM100	180	16	215	5	250	250	M12	121	28	60	31.3	8
	AM112	180	18	215	5	250	250	M12	121	28	60	31.3	8
	AM132S	230	22	265	5	250	300	M12	174	38	80	41.3	10
	AM132M	230	22	265	5	250	300	M12	174	38	80	41.3	10
	AM132L	230	28	265	5	250	300	M12	174	38	80	41.3	10
	AM160	250	28	300	6	250	350	M16	232	42	110	45.3	12
	AM180	250	32	300	6	250	350	M16	232	48	110	51.8	14

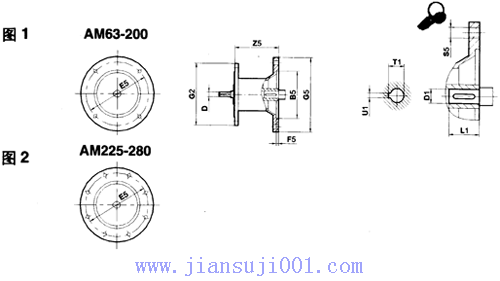

JK系列減速電機產品附件一標準電機接盤

減速機型號	接盤型號	圖	B5	D	E5	F5	G2	G5	S5	Z5	D1	L1	T1	U1
JK..97	AM100	1	180	16	215	5	300	250	M12	116	28	60	31.3	8
	AM112	1	180	18	215	5	300	250	M12	116	28	60	31.3	8
	AM132S	1	230	22	265	5	300	300	M12	169	38	80	41.3	10
	AM132M	1	230	22	265	5	300	300	M12	169	38	80	41.3	10
	AM132L	1	230	28	265	5	300	300	M12	169	38	80	41.3	10
	AM160	1	250	28	300	6	300	350	M16	227	42	110	45.3	12
	AM180	1	250	32	300	6	300	350	M16	227	48	110	51.8	14
	AM200	1	300	38	350	7	300	400	M16	268	55	110	59.3	16
	AM225	2	350	38	400	7	300	450	M16	283	60	140	64.4	18
JK..107	AM100	1	180	16	215	5	350	250	M12	110	28	60	31.3	8
	AM112	1	180	18	215	5	350	250	M12	110	28	60	31.3	8
	AM132S	1	230	22	265	5	350	300	M12	163	38	80	41.3	10
	AM132M	1	230	22	265	5	350	300	M12	163	38	80	41.3	10
	AM132L	1	230	28	265	5	350	300	M12	163	38	80	41.3	10
	AM160	1	250	28	300	6	350	350	M16	221	42	110	45.3	12
	AM180	1	250	32	300	6	350	350	M16	221	48	110	51.8	14
	AM200	1	300	38	350	7	350	400	M16	262	55	110	59.3	16
	AM225	2	350	38	400	7	350	450	M16	277	60	140	64.4	18
JK..127	AM132S	1	230	22	265	5	450	300	M12	148	38	80	41.3	10
	AM132M	1	230	22	265	5	450	300	M12	148	38	80	41.3	10
	AM132L	1	230	28	265	5	450	300	M12	148	38	80	41.3	10
	AM160	1	250	28	300	6	450	350	M16	206	42	110	45.3	12
	AM180	1	250	32	300	6	450	350	M16	206	48	110	51.8	14
	AM200	1	300	38	350	7	450	400	M16	247	55	110	59.3	16
	AM225	2	350	38	400	7	450	450	M16	262	60	140	64.4	18
	AM250	2	450	48	500	7	450	550	M16	336	65	140	69.4	18
	AM280	2	450	48	500	7	450	550	M16	336	75	140	79.9	20
JK..157 JK..167 JK..187	AM160	1	250	28	300	6	550	350	M16	198	42	110	45.3	12
	AM180	1	250	32	300	6	550	350	M16	198	48	110	51.8	14
	AM200	1	300	38	350	7	550	400	M16	239	55	110	59.3	16
	AM225	2	350	38	400	7	550	450	M16	254	60	140	64.4	18
	AM250	2	450	48	500	7	550	550	M16	328	65	140	69.4	18
	AM280	2	450	48	500	7	550	550	M16	328	75	140	79.9	20

10.產品附件—伺服電機接盤

減速機型號	接盤型號	A5	B5	D	E5	F5	G2	S5	Z5	Z₁₂¹⁾	Z₁₂²⁾	D1	L1	T1¹⁾	U1¹⁾
JK..37	AQ..80/1	82	60	10 12	75	3	120	M5	104.5	5.5	5.5	11	23	12.8	4
	AQ..80/2	82	60		75	3	120	M5	104.5	5.5	5.5	14	30	16.3	5
	AQ..80/3	82	50		95	3	120	M6	104.5	5.5	5.5	14	30	16.3	5
	AQ..100/1	100	80	10 12 14 16	100	4	120	M6	129.5	-	-	14	30	16.3	5
	AQ..100/2	100	95		115	4	120	M8	129.5	-	-	14	30	16.3	5
	AQ..100/3	100	80		100	4	120	M6	143.5	7	14	19	40	21.8	6
	AQ..100/4	100	95		115	4	120	M8	143.5	7	14	19	40	21.8	6
	AQ..115/1	115	95		130	4	120	M8	152.5	16	23	19	40	21.8	6
	AQ..115/2	115	110		130	4	120	M8	152.5	16	23	19	50	21.8	6
	AQ..115/3	115	110		130	4	120	M8	152.5	21	16	24	23	27.3	8
JK..47 JK..57 JK..67	AQ..80/1	82	60	10 12	75	3	160	M5	98	5.5	5.5	11	30	12.8	4
	AQ..80/2	82	60		75	3	160	M5	98	5.5	5.5	14	30	16.3	5
	AQ..80/3	82	50		95	3	160	M6	98	5.5	5.5	14	30	16.3	5
	AQ..100/1	100	80	10 12 14 16	100	4	160	M6	122.5	-	-	14	30	16.3	5
	AQ..100/2	100	95		115	4	160	M8	122.5	-	-	14	40	16.3	5
	AQ..100/3	100	80		100	4	160	M6	136.5	7	14	19	40	21.8	6
	AQ..100/4	100	95		115	4	160	M8	136.5	7	14	19	40	21.8	6
	AQ..115/1	115	95		130	4	160	M8	145.5	16	23	19	40	21.8	6
	AQ..115/2	115	110		130	4	160	M8	145.5	16	23	19	40	21.8	8
	AQ..115/3	115	110		130	4	160	M8	145.5	21	16	24	50	27.3	8
	AQ..140/1	140	110	16	165	5	160	M10	175	21	16	24	50	27.3	8
	AQ..140/2	140	130	18	165	5	160	M10	175	21	16	24	50	27.3	10
	AQ..140/3	140	130	22	165	5	160	M10	188	24	22	32	60	35.3

1）帶平鍵型（AQA）

2）帶鎖緊套型（AQH）

產品附件—伺服電機接盤

減速機	接盤型號	A5	B5	D	E5	F5	G2	S5	Z5	Z₁₂¹⁾	Z₁₂²⁾	D1	L1	T1¹⁾	U1¹⁾
JK..77	AQ..80/1	82	60	10 12	75	3	200	M5	92	5.5	5.5	11	23	12.8	4
	AQ..80/2	82	60		75	3	200	M5	92	5.5	5.5	14	30	16.3	5
	AQ..80/3	82	50		95	3	200	M6	92	5.5	5.5	14	30	16.3	5
	AQ..100/1	100	80	10 12 14 16	100	4	200	M6	115.5	-	-	14	30	16.3	5
	AQ..100/2	100	95		115	4	200	M8	115.5	-	-	14	30	16.3	5
	AQ..100/3	100	80		100	4	200	M6	129.5	7	14	19	40	21.8	6
	AQ..100/4	100	95		115	4	200	M8	129.5	7	14	19	40	21.8	6
	AQ..115/1	115	95		130	4	200	M8	138.5	16	23	19	40	21.8	6
	AQ..115/2	115	110		130	4	200	M8	138.5	16	23	19	40	21.8	6
	AQ..115/3	115	110		130	4	200	M8	138.5	21	16	24	50	27.3	8
	AQ..140/1	140	110	16	165	5	200	M10	167	21	16	24	50	27.3	8
	AQ..140/2	140	130	18	165	5	200	M10	167	21	16	24	50	27.3	8
	AQ..140/3	140	130	22	165	5	200	M10	180	24	22	32	60	35.3	10
	AQ..190/1	190	130	22 28	215	5	200	M12	225.5	26	24	32	60	35.3	10
	AQ..190/2	190	180		215	5	200	M12	225.5	26	24	32	60	35.3	10
	AQ..190/3	190	180		215	5	200	M12	249.5	39	34	38	80	41.3	10
JK..87	AQ..100/1	100	80	10 12 14 16	100	4	250	M6	110.5	-	-	14	30	16.3	5
	AQ..100/2	100	95		115	4	250	M8	110.5	-	-	14	30	16.3	5
	AQ..100/3	100	80		100	4	250	M6	124.5	7	14	19	40	21.8	6
	AQ..100/4	100	95		115	4	250	M8	124.5	7	14	19	40	21.8	6
	AQ..115/1	115	95		130	4	250	M8	133.5	16	23	19	40	21.8	6
	AQ..115/2	115	110		130	4	250	M8	133.5	16	23	19	40	21.8	6
	AQ..115/3	115	110		130	4	250	M8	133.5	21	16	24	50	27.3	8
	AQ..140/1	140	110	16	165	5	250	M10	162	21	16	24	50	27.3	8
	AQ..140/2	140	130	18	165	5	250	M10	162	21	16	24	50	27.3	8
	AQ..140/3	140	130	22	165	5	250	M10	175	24	22	32	60	35.3	10
	AQ..190/1	190	130	22 28	215	5	250	M12	220.5	26	24	32	60	35.3	10
	AQ..190/2	190	180		215	5	250	M12	220.5	26	24	32	60	35.3	10
	AQ..190/3	190	180		215	5	250	M12	244.5	39	34	38	80	41.3	10

1）帶平鍵型（AQA）

2）帶鎖緊套型（AQH）

產品附件—伺服電機接盤

<TD,

減速機	接盤型號	A5	B5	D	E5	F5	G2	S5	Z5	Z₁₂¹⁾	Z₁₂²⁾	D1	L1	T1¹⁾	U1¹⁾
JK..97	AQ..140/1	140	110	16	165	5	200	M10	157	21	16	24	50	27.3	8
	AQ..140/2	140	130	18	165	5	200	M10	157	21	16	24	50	27.3	8
	AQ..140/3	140	130	22	165	5	200	M10	170	24	22	32	60	35.3	10
	AQ..190/1	190	130	22 28	215	5	200	M12	215.5	26	24	32	60	35.3	10
	AQ..190/2	190	180		215	5	200	M12	215.5	26	24	32	60	35.3	10
	AQ..190/3	190	180		215	5	200	M12	239.5	39	34	38	80	41.3	10
JK..107	AQ..140/1	140	110	16	165	5	250	M10	151	21	16	24	50	27.3	8
	AQ..140/2	140	130	18	165	5	250	M10	151	21	16	24	50	27.3	8
	AQ..140/3	140	130	22	165	5	250	M10	164	24	22	32	60	35.3

11 選型方法及示例

一個選型流程包括以下步驟：確定減速機功率-確定減速機規格-徑向力校核，另外還應考慮熱平衡校核等。

1.確定減速功率P

P=K×PN

K-工況系數

PN-減速機負載所需的功率

工況系數K按照下式計算

K=L×JK

L-考慮了載荷特性和減速機持續工作時間的子系數，L的取值見表6，需要精確確定時，請參考表8

JK-考慮了減速機每小時啟動次數的子系數，JK的取值見表7

表6 系數L

載荷特性	L
載荷特性	每天工作8小時	每天工作16小時	每天工作24小時
平穩載荷	1	1	1
中等沖擊載荷	1.15	1.25	1.4
強烈沖擊載荷	1.25	1.4	1.7

表7 系數JK

		JK
		每天工作8小時	每天工作16小時	每天工作24小
每小時啟動次數	<10	1	1	1
	<100	1.15	1.25	1.4
	<500	1.25	1.4	1.7

2.確定減速機規格

根據計算功率P和輸出轉速由功率選型表選定滿足要求的減速電機，同時保證K≤f_B。

其中：f_B為減速機服務系數

表8系數L的精確選用表

應用領域		L
應用領域		每天工作8小時	每天工作16小時	每天工作24小時
建筑業	攪拌機	1.25	1.5	1.75
	水泥廠	1.5	1.75	2
	灰泥噴射機	1	1.25	1.5
釀造和蒸餾	麥芽菜池	1	1	1.25
釀造和蒸餾	裝瓶機	1	1	1.25
電梯	提升機	1	1.25	1.5
	貨運電梯	1	1.25	1.5
	自動扶梯	1	1	1.25
過濾機		1	1.25	1.5
發電機		1	1	1.25
木材和塑料工業	電鋸的主動力	1.5	1.75	2
	電鋸的進給動力	1	1.25	1.5
	砍木機	1	1.75	2
	膠合板膠機	1.25	1	1.25
	鉆孔機	1.25	1	1.25
	擠壓機	1	1.5	1.75
機床設備	平面刨床，門刨床，彎軋機	1	1.5	1.75
	主動力，進給動力	1.75	1.25	1.5
	進給和輔動力	1.5	1	1.25
	壓力機	1.75	2	2
	折彎?rùn)C(jī)	1.25	1.75	2
	剪板機	1	2	2
包裝機械	紙板堆疊機	1	1.5	1.75
包裝機械	打包機	1	1	1.25
壓縮機	離心式	1	1.25	1.5
壓縮機	軸流式	1.25	1.25	1.5
混合機	均勻密度	1	1	1.25
混合機	不均勻密度	1.25	1.25	1.5
鋼鐵工業	拉線機	1.5	1.5	1.75
	繞線機	1.75	1.25	1.5
	集中驅動輥道（無反轉）	2	1.5	1.75
	單獨驅動輥道（無反轉	1.75	1.75	2
	集中驅動輥道（有反轉）	1.5	2.25	2.5
	單獨驅動輥道（有反轉）	1	2.5	2.75
磨機	球磨機，棒磨機	1	1.75	1.75
磨機	錘磨機，粉碎機	1	1.75	2
泵	離心式	1	1.25	1.5
	旋轉式，齒輪型，葉輪型，葉片型	1	1	1.25
	多缸活塞泵	1	1.25	1.5
	螺旋泵	1	1.25	1.5
攪拌機	純液體（均勻密度）	1	1	1.25
	非均勻密度的液體	1	1.25	1.5
	液體和固體	1.25	1.5	1.75
輸送機	平穩加載	1	1	1.25
	重載鏈和螺旋輸送	1	1.25	1.5
	振動輸送機	1.5	1.75	2
	電梯和提升機	1	1.25	1.5
風扇	離心式風扇	1	1	1.25
	工業風扇	1	1.25	1.5
	冷卻塔動力	1.75	1.75	1.75
食品工業	粉碎機	1.75	2	2.25
	甜菜切片機，揉面機	1.25	1.5	1.75
	碾肉機	1.25	1.5	1.5
	填充機	1	1	1.25
	和面機	1	1.25	1.5
	擠壓機	1.25	1.5	1.75
	甘蔗切碎機	1.75	1.75	1.75
	榨糖機	1.75	1.75	1.75
	烤面包機	1.25	1.25	1.25
	麥芽菜池	1.25	1.25	1.25
	裝瓶機	1.25	1.25	1.25
水處理	普通通風裝置	1.5	1.5	1.5
	旋轉木馬式通風裝置	1.75	1.75	1.75
	條珊式篩子，搜集器	1	1	1.25
	螺旋泵	1	1.25	1.5
篩子	旋轉式（石頭，砂）	1	1.25	1.5
篩子	行進式吸水機	1	1	1.25
輔助動力伺服系統	微動裝置	1	1	1
輔助動力伺服系統	無載荷	1.25	1.25	1.25
農用機械	施肥平土機	1	1
農用機械	收割機	1	1
紡織工業	織機	1.25	1.5	1.75
	紡紗機	1	1	1.25
	洗滌機	1	1.25	1.5
印刷和制紙技術	切割機	1	1.25	1.5
	卷筒	1	1	1.25
	打包進料機	1	1.25	1.25

3.徑向力校核

確定徑向載荷

徑向載荷根據下式計算

F_R：徑向載荷 N

M_d：轉矩 N.m

d₀：安裝傳動件的名義直徑 mm

f_z：傳動件系數

聯接的傳動件類型不同，傳動件系數f_z不同，其值可查下表。

傳動件	傳動件系數f_z	備注
齒輪	1.15	<17齒
鏈輪	1.40	<13齒
鏈輪	1.25	<20齒
三角帶	1.75
皮帶輪	2.50
同步帶	2.50

F_XL：由軸承壽命決定的許用徑向載荷，按照下式計算：

F_XL=F_Ra_· [N]

F_XW：由軸強度決定的許用徑向載荷

F_XW= [N]

F_Ra：選型表中給定的額定徑向載荷許用值[N]

X：軸肩到徑向力作用點的距離[mm]

a,b,c：減速機徑向載荷折算常數[mm]

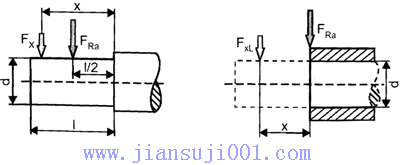

示意圖如下：

減速機徑向載荷折算常數

減速機代號	a [mm]	b [mm]	c [Nmm]	d [mm]	l [mm]
JK37	123.5	98.5	1.41×10⁵	25	50
JK47	153.5	123.5	1.78×10⁵	30	60
JK57	169.7	134.7	3.61×10⁵	35	70
JK67	181.3	141.3	4.12×10⁵	40	80
JK77	215.8	165.8	7.69×10⁵	50	100
JK87	252	192	1.64×10⁶	60	120
JK97	319	249	2.8×10⁶	70	140
JK107	373.5	288.5	5.53×10⁶	90	170
JK127	443.5	338.5	8.31×10⁶	110	210
JK157	509	404	1.18×10⁷	120	210
JK167	621.5	496.5	1.88×10⁶	160	250
JK187	720.5	560.5	3.04×10⁷	190	320

12.選型表—按功率選擇

功率 P_m [kW]	轉速 N_a [r/min]	轉矩 M_a [N.m]	減速比 i	徑向力 F_Ra [N]	服務系數 f_B			質量 [kg]
0.12	6.2	184	144.79*	13000	4.5	JK 67 JKF 67 JKA 67 JKAF 67	Y₂632-6 Y₂632-6 Y₂632-6 Y₂632-6	34 40 32 37
	6.2 7.3 8.3 8.8 10 12	185 158 138 131 115 98	145.14* 123.85 108.29 102.88* 90.26* 76.56*	9680 9760 9820 9840 9880 9930	3.3 3.8 4.4 4.6 5.2 6.2	JK 57 JKF 57 JKA 57 JKAF 57	Y₂632-6 Y₂632-6 Y₂632-6 Y₂632-6	28 33 26 32
	9.5 11 13 13 15	121 103 90 85 75	145.14* 123.85 108.29 102.88* 90.26*	9870 9920 9950 9960 9990	5.0 5.8 6.7 7.0 8.0	JK 57 JKF 57 JKA 57 JKAF 57	Y₂631-4 Y₂631-4 Y₂631-4 Y₂631-4	28 33 26 32
	6.8 7.4 8.6	168 155 133	131.87* 121.48* 104.37*	7930 7990 8070	2.4 2.6 3.0	JK 47 JKF 47 JKA 47 JKAF 47	Y₂632-6 Y₂632-6 Y₂632-6 Y₂632-6	22 26 22 25
	10 11	110 101	131.87* 121.48*	8140 8170	3.7 4.0	JK 47 JKF 47 JKA 47 JKAF 47	Y₂631-4 Y₂631-4 Y₂631-4 Y₂631-4	22 26 22 25
	8.5 9.2 11 12	136 125 107 92	106.38 97.81 83.69 72.54	6230 6300 6410 6480	1.50 1.60 1.90 2.2	JK 37 JKF 37 JKA 37 JKAF 37	Y₂632-6 Y₂632-6 Y₂632-6 Y₂632-6	16 18 17 18
	13 14 16 19 20 24 28 31 36 39 46 48 55 59 68 80 90 105 114	88 81 70 60 56 49 41 37 32 30 25 24 21 19 17 14 13 11 10	106.38 97.81 83.69 72.54 67.80 58.60 49.79 44.46 37.97 35.57 29.96 28.83 24.99 23.36 20.19 17.15 15.31 13.08 12.14	6500 6530 6570 6600 6610 6430 6130 5930 5660 5550 5270 5210 4980 4880 4660 4430 4280 4070 3970	2.3 2.5 2.9 3.3 3.6 4.1 4.8 5.4 6.4 6.8 8.0 8.4 9.6 10 11 13 14 15 16	JK 37 JKF 37 JKA 37 JKAF 37	Y₂631-4 Y₂631-4 Y₂631-4 Y₂631-4	16 18 17 18
0.18	6.0 7.0 8.1 8.5	285 245 215 205	144.79* 123.54 108.03 102.62	13000 13000 13000 13000	2.9 3.4 3.8 4.0	JK 67 JKF 67 JKA 67 JKAF 67	Y₂711-6 Y₂711-6 Y₂711-6 Y₂711-6	35 40 32 38

注：*-表示本速比是精確的數值。

功率 P_m [kW]	轉速 N_a [r/min]	轉矩 M_a [N.m]	減速比 i	徑向力 F_Ra [N]	服務系數 f_B			質量 [kg]
0.18	9.1 11 12	189 161 141	144.79* 123.54 108.03	13000 13000 13000	4.4 5.1 5.8	JK 67 JKF 67 JKA 67 JKAF 67	Y₂632-4 Y₂632-4 Y₂632-4 Y₂632-4	34 40 32 37
	6.0 7.0 8.0 8.5 9.6	285 245 215 205 178	145.14* 123.85 108.29 102.88* 90.26*	9340 9480 9590 9620 9700	2.1 2.5 2.8 3.0 3.4	JK 57 JKF 57 JKA 57 JKAF 57	Y₂711-6 Y₂711-6 Y₂711-6 Y₂711-6	29 34 27 33
	9.1 11 12 13 15 17	189 161 141 134 118 100	145.14* 123.85 108.29 102.88* 90.26* 76.56*	9670 9750 9810 9830 9880 9920	3.2 3.7 4.3 4.5 5.1 6.0	JK 57 JKF 57 JKA 57 JKAF 57	Y₂632-4 Y₂632-4 Y₂632-4 Y₂632-4	28 33 26 32
	6.6 7.2 8.3 9.6 10	260 240 205 180 168	131.87* 121.48* 104.37 90.86 85.12*	7380 7530 7740 7880 7930	1.55 1.65 1.95 2.2 2.4	JK 47 JKF 47 JKA 47 JKAF 47	Y₂711-6 Y₂711-6 Y₂711-6 Y₂711-6	23 26 22 25
	10 11 13 15 16	172 158 136 118 111	131.87* 121.48* 104.37 90.86 85.12*	7910 7970 8060 8120 8140	2.3 2.5 2.9 3.4 3.6	JK 47 JKF 47 JKA 47 JKAF 47	Y₂632-4 Y₂632-4 Y₂632-4 Y₂632-4	22 26 22 25
	8.2 8.9 10 12	210 193 165 143	106.38 97.81 83.69 72.54	5520 5710 5990 6170	0.95 1.05 1.20 1.40	JK 37 JKF 37 JKA 37 JKAF 37	Y₂711-6 Y₂711-6 Y₂711-6 Y₂711-6	17 19 17 18
	12 14 16 18 19 23 27 30 35 37 44 46 53 57 65 77 86 101 109 126 148 166	139 127 109 95 88 76 65 58 49 46 39 38 33 30 26 22 20 17 16 14 12 10	106.38 97.18 83.69 72.54 67.80 58.60 49.79 44.46 37.97 35.57 29.96 28.83 24.99 23.36 20.19 17.15 15.31 13.08 12.14 10.49 8.91 7.96	6210 6280 6400 6470 6500 6280 6010 5830 5580 5480 5220 5160 4950 4850 4650 4430 4280 4080 3980 3810 3620 3490	1.45 1.55 1.85 2.1 2.3 2.6 3.1 3.5 4.1 4.3 5.1 5.3 6.2 6.4 7.0 8.1 8.8 9.7 10 12 14 15	JK 37 JKF 37 JKA 37 JKAF 37	Y₂632-4 Y₂632-4 Y₂632-4 Y₂632-4	16 18 16 18

注：*-表示本速比是精確的數值。

Product list產品列表

Customer service在線客服

產品展示
