這些類型減速器都是由ZQ型減速器誕生而來的；在ZQ型二級傳動的基礎上，增加一級變成三級減速器，擴大了減速器的傳動比，其工作條件、裝配型式與ZQ型減速器基本相同。

型式

ZQ型大速比減速器，其輸入、輸出軸的位置和安裝尺寸盡量與ZQ型保持不變、箱體剖分面做成傾斜，增加的高速級在上方。有ZQ350+100、ZQ400+100、ZQ500+150、ZQ650+150、ZQ850+250和ZQ1000+250六個規格。

ZQD型減速器增加的高速級在下方、平底結構，有ZQD400、ZQD500、ZQD650、ZQD850和ZQD1000五個規格。

ZQD型和ZQ型大速比減速器標記

型號

1）ZQ型大速比減速器

標記示例：

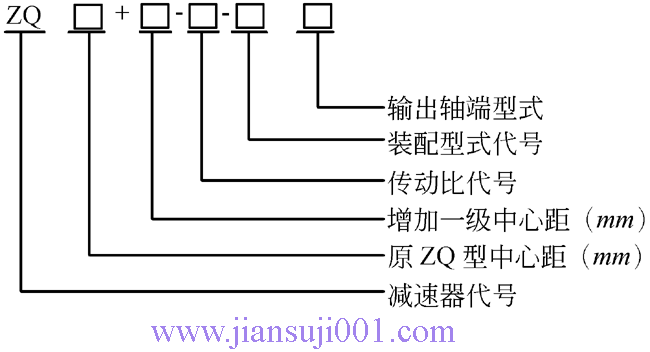

ZQ型大速比減速器，原中心距為1000mm，增加一級中心距250mm，傳動比為223.8、代號為V，裝配型式為3，圓柱形軸端輸出，標記為：

減速器ZQ1000+250-V-3 Z

2）ZQD型減速器

標記示例：

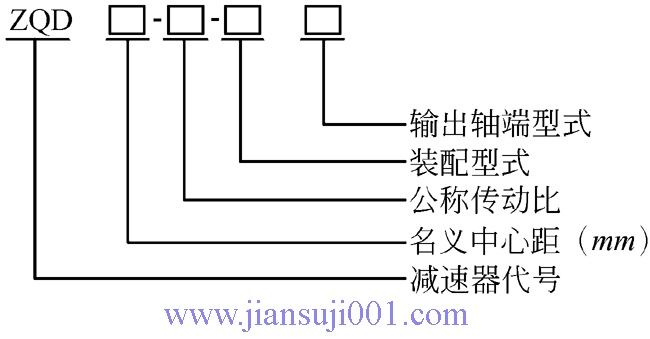

ZQD型減速器，名義中心距（即原ZQ型中心距）A=1000mm，公稱傳動比i=200，第3種裝配型式、輸出軸為齒輪軸端“CA”型，標記為：

減速器ZQD1000-200-ⅢCA

1）中心距 ZQ型大速比減速器與ZQD型減速器中心距見下表。

ZQ型大速比減速器與ZQD型減速器中心距

減速器型號	ZQ350+100	ZQ400+100 ZQD400	ZQ500+150 ZQD500	ZQ650+150 ZQD650	ZQ850+250 ZQD850	ZQ1000+250 ZQD1000
高速級a₁	100	100	150	150	250	250
中速級a₂	150	150	200	250	350	400
低速級a₃	200	250	300	400	500	600
總中心距a	450	500	650	800	1100	1250

2）傳動比 ZQ型大速比減速器與ZQD型減速器的傳動比見下表。

ZQ型大速比減速器與ZQD型減速器的傳動比

傳動比代號	Ⅰ	Ⅱ	Ⅲ	Ⅳ	Ⅴ	Ⅵ	Ⅶ	Ⅷ	Ⅸ	Ⅹ	Ⅺ	Ⅻ
公稱傳動比	315	300	280	250	224	200	160	140	125	90	80	63
實際傳動比	317.28	291.19	265.71	243.86	223.80	191.22	163.38	141.73	121.10	92.21	81.70	65.54

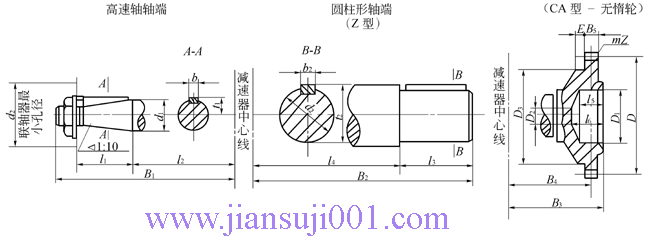

ZQ型大速比減速器軸端尺寸

ZQ、ZQD大速比圓柱齒輪減速機

ZQ型大速比減速器軸端尺寸

型號	主動軸							圓柱形被動軸Z型						齒輪型被動軸CA型
型號	d₁	l₁	l₂	B₁	d_2min	b₁	t₁	d₃	l₃	l₄	B₂	b₂	t₂	m	Z	D	D₁	D₂	D₃	B₃	B₄	B₅	E	l₅	l₆
ZQ350+100	35	60	170	250	60	10	19.5	75 (單雙) 85 (單端)	105 115	170 170	275 285	20 24	79.2 90
ZQ400+100	35	60	185	265	60	10	19.5	80 (雙端) 90 (單端)	115 125	185 175	300 300	24 24	85 95	3	56	168	90	40	140	234	207.5	25	35	45	60
ZQ500+150	45	85	210	320	75	14	24.5	95	145	205	350	28	100.7	4	56	224	120	40	170	270	238.5	35	25	50	75
ZQ650+150	45	85	270	380	75	14	24.5	110	165	265	430	32	116.5	6	56	336	170	45	260	342	310	40	32	68	95
ZQ850+250	60	110	340	480	110	18	32.5	140	200	325	525	36	147.2	8	54	432	200	105	260	403	363	50	22	78	100
ZQ1000+250	70	110	390	530	120	20	38	160	240	365	605	40	168.5	10	48	480	200	90	320	507	442	60	45	98	126

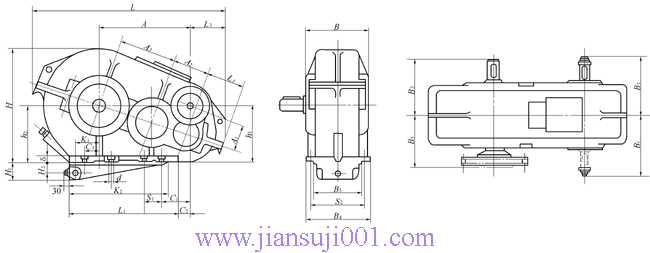

ZQ型大速比減速器的外形尺寸

ZQ、ZQD大速比圓柱齒輪減速機

ZQ型大速比減速器的外形尺寸

型號		尺寸
		中心距										中心高				外形尺寸								軸端尺寸
		A			A₁			A₂	A₃			h₁		h₂		L				B	H			B₁		B₂			B₃
ZQD350		≈365			100			150	200			210		200		≈758				320	400			250		275/285			—
ZQD400		400			100			150	250			250		250		≈852				340	490			265		300			234
ZQD500		≈522			150			200	300			295		300		≈1060				390	590			320		350			270
ZQD650		650			150			250	400			320		320		≈1355				506	707			380		430			342
ZQD850		850			250			350	500			400		400		≈1690				625	875			480		525			403
ZQD1000		≈1030			250			400	600			395		400		≈2000				703	975			530		605			507
型號	尺寸
	L₁		L₂	L₃		K₁	K₂			B₄	B₅		H₁		H₂		δ	安裝尺寸												質 量 (kg)
																		C₁	C₂			C₃	孔距				孔徑 d	孔數 n
																							S₁		S₂
ZQD350	470		158	≈137		—	—			290	150		—		23*		25	≈95	≈55			80	350		250		17	4		195
ZQD400	490		160	≈155		135	—			310	170		—		23*		25	110	80			80	370		270		17	4		262
ZQD500	620		206	≈196		165	—			350	210		—		28*		25	≈152	≈102			110	240		310		17	6		490
ZQD650	830		238	≈240		240	800			470	317		95		65		35	160	85			155	215		410		25	8		770
ZQD850	1100		327	≈290		295	≈1360			580	418		120		90		35	155	75			205	300		520		32	8		1485
ZQD1000	1350		334	≈312		420	≈1662			660	480		200		170		40	≈231	≈131			250	350		590		32	8		2189

注：H₂尺寸有“*”者，其位置在減速器底座上面。

ZQD400、ZQ500、ZQ650、ZQ850、ZQ1000型減速器軸端尺寸

ZQ、ZQD大速比圓柱齒輪減速機

ZQD型減速器軸端尺寸

減速器型號	主動軸伸						Z型被動軸伸						CA型被動軸伸
減速器型號	d₁	l₁	l₂	B₁	d₂	t₁	b₁	d₃	l₄	l₃	B₂	t₂	b₂	m	Z	D	D₁	D₂	D₃	B₃	B₄	B₅	E	L₅	L₆
ZQD400	30	60	185	265	60	15.5	5	80	130	175	305	85	22	3	56	168	90	40	140	234	207.5	25	35	45	60
ZQD500	40	85	220	330	75	20.9	10	95	130	220	350	100	25	4	56	224	120	40	170	270	238.5	35	25	50	75
ZQD650	40	85	280	390	75	20.9	10	110	165	265	430	116	28	6	56	336	170	45	260	342	310	40	32	68	95
ZQD850	60	105	340	470	110	31.4	16	130	200	325	525	137	32	8	54	432	200	105	260	403	363	50	22	78	100
ZQD1000	60	105	380	520	110	31.4	16	150	200	365	565	158	36	10	48	480	200	90	320	507	442	60	45	98	126

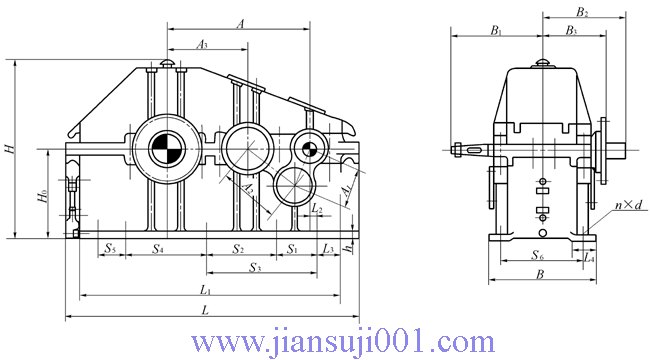

ZQD400、ZQ500、ZQ650、ZQ850、ZQ1000型減速器的外形尺寸

ZQ、ZQD大速比圓柱齒輪減速機

ZQD型減速器的外形尺寸

減速器型號	中心距				基本尺寸									軸伸尺寸			地腳螺釘孔							孔數 n	質量 (kg)
減速器型號	A	A₁	A₂	A₃	B	H	L	L₁	L₂	L₃	L₄	H₀	h	B₁	B₂	B₃	S₁	S₂	S₃	S₄	S₅	S₆	d	孔數 n	質量 (kg)
ZQD400	400	100	150	250	310	490	826	720	38	45	70	250	25	265	305	234			315	315		270	18	6	255
ZQD500	500	150	200	300	350	642	1000	868	61	35	70	310	30	330	350	270			410	300		310	18	6	413
ZQD650	650	150	250	400	470	782	1278	1142	40	75	102	400	35	390	430	342	650	280		350		410	27	8	861
ZQD850	850	250	350	500	580	985	1638	1496	10	160	140	500	40	470	525	403	450	340		450		520	33	8	1646
ZQD1000	1000	250	400	600	660	1210	1896	1688	33	120	120	600	50	520	565	507	240	500		545	160	590	33	10	2740

ZQ型大速比減速器與ZQD型減速器的容許輸入功率表（kW）

傳動比		工作類型	ZQ350+100		ZQ400+100 ZQD400		ZQ500+150 ZQD500		ZQ650+150 ZQD650		ZQ850+250 ZQD850		ZQ1000+250 ZQD1000
			轉速(r/min)
			1000	750	1000	750	1000	750	1000	750	1000	750	750	600
Ⅰ	317.28	輕級中級	— —	— —	1.56 1.05	1.35 0.95	4.75 3.20	4.10 2.75	6.1 4.0	5.5 3.8	17.7 11.8	15.3 10.2	26.5 18.0	26.0 17.1
Ⅱ	291.19	輕級中級	— —	— —	1.67 1.12	1.52 1.02	5.05 3.35	4.50 3.00	6.8 4.5	6.1 4.2	19.3 12.9	16.9 11.3	28.0 18.6	28.0 18.2
Ⅲ	265.71	輕級中級	— —	— —	1.92 1.28	1.72 1.15	5.05 3.35	4.50 3.00	7.6 5.0	6.7 4.6	21.2 14.0	17.8 11.9	30.0 20.0	30.0 19.3
Ⅳ	243.86	輕級中級	1.80 1.20	1.82 1.22	1.92 1.28	1.72 1.15	5.50 3.70	4.86 3.25	8.2 5.4	7.25 5.0	24.8 16.5	21.2 14.0	31.5 21.0	31.0 20.4
Ⅴ	223.80	輕級中級	1.95 1.30	1.82 1.22	2.05 1.38	1.80 1.20	6.00 4.00	5.10 3.40	8.8 5.9	8.0 5.5	27.0 18.1	24.0 16.0	33.8 22.5	33.0 21.8
Ⅵ	191.22	輕級中級	2.30 1.55	1.95 1.30	2.35 1.60	1.86 1.25	6.90 4.60	5.40 3.60	9.8 6.6	9.1 6.3	31.2 20.9	29.6 19.8	34.5 23.0	33.8 22.4
Ⅶ	163.38	輕級中級	2.60 1.74	2.24 1.50	2.90 2.00	2.32 1.56	8.10 5.40	6.35 4.26	10.6 7.1	9.8 6.8	35.2 23.6	33.0 22.2	35.5 23.6	34.5 23.1
Ⅷ	141.73	輕級中級	3.00 2.00	2.45 1.65	3.10 2.15	2.65 1.77	9.40 6.30	7.60 5.12	14.5 9.5	12.5 8.7	36.8 24.6	34.2 22.8	39.0 26.0	38.0 25.2
Ⅸ	121.10	輕級中級	3.30 2.20	2.55 1.70	3.25 2.20	2.65 1.77	11.50 7.80	9.60 6.50	16.0 10.7	14.5 10.0	44.2 29.5	40.5 27.2	45.0 29.8	44.0 28.4
Ⅹ	92.21	輕級中級	4.26 2.85	3.40 2.30	4.27 2.85	3.55 2.40	15.0 10.50	12.5 8.55	16.8 11.2	15.3 10.6	48.0 32.0	44.0 29.5	49.5 33.0	48.6 31.5
Ⅺ	81.70	輕級中級	4.87 3.25	4.20 2.80	4.85 3.25	3.80 2.55	17.20 11.60	14.0 9.35	18.5 12.3	16.7 11.6	52.5 35.0	49.5 33.2	56.0 37.5	55.0 35.6
Ⅻ	65.54	輕級中級	5.60 3.75	4.85 3.25	5.50 3.75	4.40 2.98	20.0 13.5	15.5 10.5	23.6 15.5	21.0 14.5	— —	— —	70.0 46.6	68.5 44.2

ZQD型和ZQ型大速比減速器實體模型

ZQD裝配形式一實體模型 ZQD裝配形式二實體模型 ZQD裝配形式三實體模型

ZQD裝配形式四實體模型 ZQD裝配形式五實體模型 ZQD裝配形式六實體模型

ZQD裝配形式七實體模型 ZQD裝配形式八實體模型 ZQD裝配形式九實體模型
