本立式蝸輪減速器適用于無大震動事情下立式化工容器（主要反應介質為化工染料、橡膠膠漿、藥液、藥粉等反應器）傳動攪拌軸轉動機構。
攪拌軸轉動方向，不可時順時逆交替旋轉，一般以順時針旋轉為宜，且置室內使用（室溫－5℃～＋20℃范圍內工作為最佳），切勿在露天高溫下使用，以免影響其使用壽命（室溫小于40℃即可使用）。

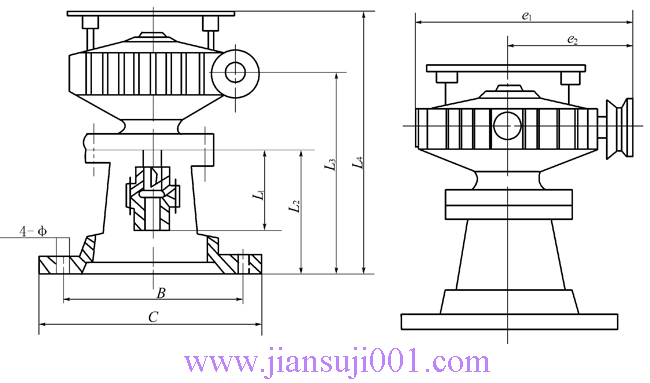

LM型減速器安裝尺寸
|
中心距 |
B |
C |
L1 |
L2 |
L3 |
L4 |
I1 |
I2 |
φ |
|
67.5 |
φ204 |
φ238 |
85 |
220 |
300 |
430 |
200 |
130 |
12.5 |
|
88 |
φ258 |
φ290 |
190 |
305 |
405 |
620 |
300 |
190 |
12.5 |
|
126 |
φ350 |
φ380 |
235 |
380 |
530 |
750 |
375 |
230 |
14 |
|
164 |
φ435 |
φ480 |
300 |
460 |
610 |
820 |
420 |
250 |
22 |
|
215 |
φ500 |
φ620 |
335 |
600 |
800 |
1060 |
560 |
320 |
24 |
LM型減速機推薦與下列反應容器配用：
|
中心距 |
M3 |
M4 |
M6 |
M8 |
M10 |
|
反應器 |
10～20立升 |
30～500立升 |
500～1000立升 |
1000～3000立升 |
3000～5000立升 |
|
模數M |
蝸桿K |
蝸輪Z |
速比I |
壓力角α |
螺旋升高β |
螺旋方向 |
特性系數q |
中心距A |
|
3 |
2 |
33 |
1：16.5 |
20° |
9°27′44″ |
右 |
12 |
67.5 |
|
4 |
2 |
33 |
1：16.5 |
20° |
10°18′17″ |
右 |
11 |
88 |
|
6 |
2 |
33 |
1：16.5 |
20° |
12°31′44″ |
右 |
9 |
126 |
|
8 |
2 |
33 |
1：16.5 |
20° |
14°02′10″ |
右 |
8 |
164 |
|
10 |
2 |
35 |
1：17.5 |
20° |
14°02′10″ |
右 |
8 |
215 |
使用說明：
1.選用本機應按輸出軸轉速與最大輸出功率兩因素合理選用，切勿作過在運轉。
2.改變輸出軸轉速，必須更換蝸桿三角皮帶輪，同時應按表四選取相應電動機。
3.無特殊用戶要求，按50r/min配制出廠。
用戶注意事項：
1.本減速器輸出軸轉速盡量選用表四所規定的數值，同時不得超過表四所規定最高轉速，否則產生震動、發熱、噪音等會影響正常運轉。
2.滿載連續運轉可16小時左右。
3.減速器聯軸器需裝在反應器內部時，允許將底座去掉，但反應器內部溫度必須小于40℃，否則會損壞橡膠密封圈。
|
模數 |
轉速
序號 |
減速器
輸出軸轉
度(r/min) |
輸出力矩
(N·m) |
效率 |
最大輸出
功率(KW) |
Y系列電動機 |
三角皮帶輪計算直徑 |
三角皮
帶型號
與槽數 |
重量
(kg) |
|
轉速
(r/min) |
功率
(KW) |
360V時
電流(A) |
電動機 |
減速器 |
|
3 |
Ⅰ
Ⅱ
Ⅲ
Ⅳ |
50
60
80
100 |
312
213
156
156 |
0.737 |
0.405
0.405
0.553
0.810 |
1500 |
0.55
0.55
0.75
1.1 |
1.6
1.6
2.1
2.7 |
60 |
109
90
68
54 |
A-2 |
23 |
|
4 |
Ⅰ
Ⅱ
Ⅲ
Ⅳ |
50
60
80
100 |
426
312
312
312 |
0.810
0.810
0.810
1.106 |
1.1
1.1
1.1
1.5 |
2.7
2.7
2.7
3.7 |
70 |
127
106
80
54 |
B-2 |
49 |
|
6 |
Ⅰ
Ⅱ
Ⅲ
Ⅳ
Ⅴ
Ⅵ |
20
30
40
50
60
80 |
852
625
625
426
312
312 |
0.810
0.810
1.106
1.621
1.621
2.211 |
1.1
1.1
1.5
2.2
2.2
3.0 |
2.7
2.7
3.7
5.0
5.0
6.8 |
80 |
364
342
182
145
121
91 |
B-2 |
130 |
|
8 |
Ⅰ
Ⅱ
Ⅲ
Ⅳ
Ⅴ
Ⅵ |
20
30
40
50
60
80 |
1562
1136
1136
852
625
426 |
1.106
1.621
2.211
2.948
2.948
4.053 |
1.5
2.2
3.0
4.0
4.0
5.5 |
3.7
5.0
6.8
8.8
8.8
11.6 |
90 |
409
273
205
164
136
102 |
B-3 |
180 |
|
10 |
Ⅰ
Ⅱ
Ⅲ
Ⅳ
Ⅴ |
20
30
40
50
60 |
2010
1474
1072
804
590 |
1.621
2.211
2.984
4.053
5.527 |
2.2
3.0
4.0
5.5
7.5 |
5.0
6.8
8.8
11.6
15.4 |
100 |
429
285
214
171
143 |
B-3 |
300 | |
|
1.本機使用前，必須加注30號機油或齒輪油，加油量到油標中線，開始使用100小時后更換新油，以后每使用1000～2000小時后須換油一次，為保證機器運轉中良好潤滑，平時要定期檢查油量是否充足。
2.本機油溫一般不超過75℃，若超過80℃時即停機，檢查機件，并查明負荷及運轉是否正常。
3.本機開始運轉時，負荷應分段加載；開始時以額定負荷的40％運轉一小時左右，然后以70％的負荷再運轉一小時，最后加載到額定負荷。
4.連續使用一年后，應檢查蝸輪、蝸桿磨損程度，更換易損件，（如油封等）軸承重新填滿牛油。
5.使用中應經常檢查緊故件，以防松動。特別注意蝸桿軸是否有松動，一旦發現即調整間隙。
