            常州市求真減速機有限公司
            Changzhou Qiuzhen speed reducer Co., Ltd














            產品展示

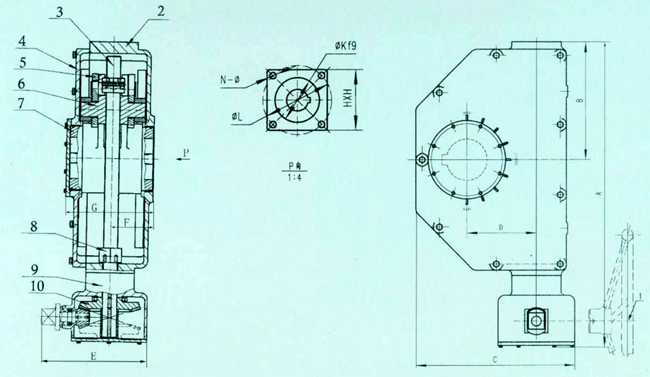

            XLS系列絲械螺母式閥門減速器外形及安裝尺寸


            XLS系列絲械螺母式閥門減速器


            XLS系列絲杠螺母式閥門減速器連接尺寸表










            型號



            A



            B



            C



            D



            E



            F



            G



            H



            φKf9



            φ1



            N-φ



            重量kg





            XLS1



            938



            362



            493



            216



            332



            130



            280



            267×267



            197



            304.8



            4-28.5



            235





            XLS1B*





            XLS2



            1180



            448



            671



            266.7



            467



            165



            348



            381×381



            260.2



            425.5



            4-38.3



            275





            XLS2B*





            XLS3



            1539



            594



            924



            355.6



            567



            228.3



            476



            φ667



            304.9



            584.2



            6-33



            310





            XLS3B*


            XLS系列絲械螺母式閥門減速器特點及用途與技術參數




            XLS系列絲模具螺母式閥門減速器主要件明細表










            10



            錐齒輪



            1



            45GB699-88









            9



            齒輪箱體



            1



            HT200GB9438-88









            8



            限位螺母



            1



            45GB699-88









            7



            轉臂



            1



            QT450-10GB1348-88









            6



            滑塊



            1



            ZCu AL9Mn2









            5



            連桿



            3



            45GB699-88









            4



            蓋



            3



            HT200GB9438-88



            WCB GB12229-88





            3



            絲桿



            1



            40Cr









            2



            殼體



            1



            HT200GB9438-88



            WCB GB12229-88





            1



            手輪



            1



            HT200GB9438-88



            WCB GB12229-88





            序號



            名稱



            數量



            材料



            可選材質





            XLS系列絲械螺母式閥門減速器產品特點及技術參數


                主要用途


               適用于大型蝶閥和球閥等閥門。


               結構特點


               1、速比大、輸出扭矩大，相對體積小。


               2、通過變換齒輪箱與殼體的相對位置，即可做地下頭使用。


               3、設計符合AWWA C504規范要求。


               安裝程序


               1、檢查殼體法蘭盤的連接尺寸與訂貨要求是否一致，與要西裝的閥體外伸軸及安裝法蘭盤是否相符。


               2、檢查無誤裝本裝置裝于閥門上。


               3、轉動裝置上的手輪，調整限位螺母，使指示盤上的指示針能在全關時指向CLOSED，全開時指向OPEN。


               維修保養


               1、不得在超越本裝置額定工況的條件下使用。


               2、將所有活動零件用美孚EP-2潤滑脂厚厚涂上一層。


               3、每兩年定期檢查裝置潤滑情況。


               XLS系列絲杠螺母式閥門減速器技術參數












            型號



            輸出轉扭



            速比



            開啟圈數



            錐齒輪速比



            最大閥桿直徑





            XLS1



            25000



            720：1



            180



            3：1



            127.3





            XLS1B*





            XLS2



            57000



            1100:1



            275



            5:1



            171.7





            XLS2B*





            XLS3



            122000



            2200：1



            550



            7.5:1



            203.5





            XLS3B*


            注：*號減速器為地下式






            頁次：1/1  每頁10條  共2條信息  分頁：[1]
















            常州市求真減速機有限公司


            電話：0519-86211310  傳真：0519-86218310  地址：江蘇省常州市武進區漕橋工業園區
