一、概述

為適應冶金行業技術更新和設備改造，對交流調速技術應用的要求，開發了YSG系列輥道用變頻調速三相異步電動機。它具有體積小、調速范圍廣、運行可靠、維修方便等優點。電動機采用耐高溫潤滑脂，并有再補給裝置。電動機具有加強的機械結構強度，能夠在頻繁起制動、正反轉、反接制動等沖擊性負載和高溫、多粉塵環境的惡劣條件下連續或斷續工作，并具有較高的過載能力。電機技術條件符合IEC24-1和GB755國際和國家標準的規定，綜合技術指標達到國內先進水平�？膳c國內外各類變頻裝置配套使用，有助于節能和實現自控制。

YSG系列輥道用變頻調速三相異步電動機按其機械特性可以分為YSGa型和YSGb型兩種。YSGa型電動機的機械特性較軟，具有堵轉轉矩大、堵轉電流小、動態常數高的特點，可以在30～80Hz的范圍內調速運行。主要用于驅動以S5工作制運行的工作輥道輥子。YSGb型電動機具有較硬的機械特性，變頻調速性能好，可以實現5～80Hz恒功率這樣一個寬廣的調速范圍。主要用于以S1工作制運行的輸送輥道輥子，當采用變頻控制時，利用變頻品質低頻起動功能和制動功能，還可以實現頻繁起、制動和正、反轉，用于以S5工作制運行的工作輥道輥子。

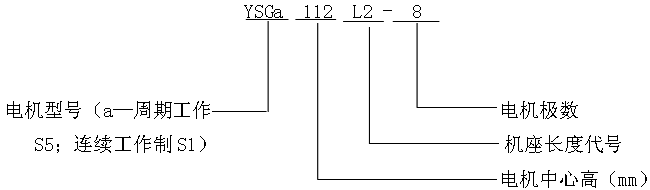

型號含義

YSGa型電動機為周期工作制S5，負載持續率分為15％、25％、40％和60％四種，電動機可滿壓起動。

YSGb型電動機為連續工作制S1，當采用變頻調速時，也可以周期工作制S5運行。

電動機的接法為Y/△聯結，額定電壓為380/22V，額定頻率為50Hz。

電動機的絕緣等級為H級。

電動機的調速范圍，YSGa型電動機為30～80Hz，YSGb型為5～80Hz。

電動機的過載能力強，能承受最大轉矩15S。

電動機低速性能好，低速運行時轉速平穩，無爬行現象。

二、結構簡介

YSG系列電動機的外殼防護等級為IP54，全封閉結構；電動機制冷卻方式為IC410（全封閉自然冷卻）；電動機的結構及安裝型式為IMB3、IMB5和IMB35三種。

電動機的接線盒，從軸伸端視之，電機接線盒位于機座左側，用戶如有特殊要求，須在訂貨時說明，另行商議。

YSG系列輥道用變頻調速三相異步電動機技術數據（H112～225mm）

YSGa型電動機技術數拓（S5工作制）

型號	極數	堵轉轉矩 /（N·m）	堵轉電流/A	連續定額FC=100％		動態常數				轉動慣量 /（kg·m²）	重量 kg
				功率/kW	轉速 /（r/min）	Fc=15％	Fc=25％	Fc=40％	Fc=60％
				功率/kW	轉速 /（r/min）	kg·m²/h
YSGa112L1	4	22	13	1.1	1310	94	92	90	86	0.0112	80
	6	22	8.5	0.75	870	215	210	205	200
	8	17	5.6	0.45	640	350	345	335	320
	10	16	4.5	0.32	510	520	510	490	465
YSGa112L2	4	36	19	1.7	1310	140	135	130	125	0.0166	90
	6	34	12	1.1	870	290	285	280	270
	8	28	9	0.75	640	495	485	470	450
	10	25	7.5	0.48	510	7000	685	660	625
	12	22	5.3	0.30	420	1060	1030	990	930
YSGa132M1	6	50	18	1.7	870	315	310	300	290	0.0251	110
	8	42	12	1.1	640	530	520	510	480
	10	38	9	0.75	510	790	770	740	700
	12	36	8.0	0.53	420	1130	1090	1050	990
YSGa132M2	6	71	24	2.2	870	390	380	375	360	0.0333	120
	8	60	17	1.6	640	670	655	640	605
	10	56	13	1.1	510	990	970	930	880
	12	53	11	0.80	420	1400	1360	1300	1220
YSGa160S1	8	80	22	2.1	640	810	790	770	730	0.0646	150
	10	80	18	1.6	510	1220	1190	1150	1090
	12	75	15	1.2	420	1670	1620	1550	1440
	16	50	9.5	0.48	310	2770	2660	2500	2290
YSGa160S2	8	110	30	3.0	640	1010	990	950	910	0.0814	160
	10	110	24	2.1	510	1470	1440	1380	1300
	12	105	20	1.6	420	2060	2000	1910	1780
	16	75	13	0.75	310	3390	3250	3050	2770
YSGa160L1	8	150	40	4.0	640	1230	1200	1160	1110	0.114	210
	10	150	32	2.8	510	1880	1830	1760	1670
	12	140	26	2.2	420	2590	2510	2400	2230
	16	105	18	1.1	310	4340	4160	3990	3540
YSGa160L2	8	210	56	5.3	640	1470	1430	1380	1310	0.139	220
	10	200	40	3.8	510	2260	2200	2120	2000
	12	190	34	3.0	420	3120	3020	2880	2680
	16	140	24	1.6	310	5170	4950	4640	4180
YSGa180L1	8	280	67	6.7	640	1640	1600	1540	1460	0.241	280
	10	250	48	4.5	515	2500	2440	2350	2220
	12	250	42	3.8	425	3600	3500	3340	3130
	16	190	30	2.2	320	5850	5610	5270	4800
YSGa180L2	10	320	60	5.3	515	2880	2810	2690	2530	0.294	300
	12	320	53	4.8	425	4180	4050	3860	3610
	16	250	38	2.8	320	6950	6670	6260	5710
YSGa200L1	10	400	75	6.7	515	3260	3180	3050	2880	0.509	380
	12	400	63	6.0	425	4650	4500	4290	4010
	16	320	50	4.0	320	7890	7580	7100	6490
	20	250	36	2.0	250	11210	10630	9750	8590
YSGa200L2	10	500	95	8.5	515	3790	3690	3530	3320	0.631	410
	12	500	80	7.5	425	5470	5300	5040	4700
	16	420	63	5.0	320	9100	8710	8100	7370
	20	340	48	2.8	250	12980	12250	11150	9690
YSGa225M1	10	630	125	10.5	515	3870	3740	3550	3280	0.926	540
	12	630	100	9.5	425	5550	5350	5050	4650
	16	530	80	6.3	320	9380	8950	8310	7460
	20	450	63	3.6	250	13830	12990	11760	10050
YSGa225M2	10	800	150	13.0	515	4440	4290	4050	3740	1.13	580
	12	800	130	12.5	425	6330	6080	5740	5220
	16	670	100	8.0	320	10770	10250	9460	8400
	20	560	80	4.5	250	15750	14760	13300	11280

注：表中的數據是頻率50Hz，電壓為380V，連續定額時的設計值，僅供選型時參考。當頻率改變時，電動機的功率、轉矩、電流和動態常數均隨之變化。

YSGb型電動機技術數據（S1工作制）

型號	極數	功率 kW	轉速 /（r/min）	電流 A	堵轉轉矩 /（N·m）	堵轉電流 A	轉動慣量 /（kg·m²）	重量 kg
YSGb112L1	4	1.2	1410	2.8	20	18	0.0112	80
	6	0.85	930	2.2	20	12
	8	0.5	690	1.7	15	7.0
	10	0.36	550	1.6	13	6
	12	0.30	455	1.5	12	4.5
YSGb112L2	4	1.8	1410	3.9	32	26	0.0166	90
	6	1.25	930	3.0	28	17
	8	0.85	690	2.6	25	12
	10	0.53	550	2.4	20	9
	12	0.45	455	2.2	18	6.7
YSGb132M1	6	1.8	935	4.1	42	25	0.0251	110
	8	1.25	690	3.4	36	16
	10	0.85	550	2.9	30	12
	12	0.63	455	2.8	26	9.5
	16	0.36	320	2.6	20	6.7
YSGb132M2	6	2.4	935	5.3	60	32	0.0333	120
	8	1.8	690	4.7	50	22
	10	1.25	550	4.0	45	16
	12	0.95	455	3.9	38	14
	16	0.50	320	3.5	30	9.5
YSGb160S1	8	2.5	695	6.2	71	30	0.0646	150
	10	1.8	550	5.5	63	25
	12	1.3	455	5.1	56	20
	16	0.71	330	4.5	42	13
YSGb160S2	8	3.4	695	8.2	100	42	0.0814	160
	10	2.4	550	7.1	90	32
	12	1.8	455	6.7	80	26
	16	1.0	330	6.1	60	18
YSGb160L1	8	4.5	695	10.7	140	56	0.114	210
	10	3.2	550	9.2	120	42
	12	2.6	455	9.2	110	36
	16	1.5	330	8.5	80	25
YSGb160L2	8	5.6	695	13.5	190	80	0.139	220
	10	4.2	550	11.9	160	53
	12	3.4	455	12	150	48
	16	2.0	330	11	110	32
YSGb180L1	8	6.7	695	16	240	95	0.241	280
	12	4.2	460	14	200	60
	16	2.5	340	12.5	150	42
YSGb180L2	8	8.0	695	19	300	118	0.294	300
	10	5.6	555	17	250	85
	12	5.0	460	17	260	75
	16	3.0	340	16	190	53
	20	1.4	275	16	130	40
YSGb200L1	10	7.1	555	19	320	105	0.509	380
	12	6.3	460	20	320	90
	16	4.2	340	19.5	250	67
	20	2.2	275	18	180	50
YSGb200L2	10	9.0	555	23	400	130	0.631	410
	12	8.0	460	24	400	115
	16	5.3	340	24	340	85
	20	3.2	275	23	250	60
YSGb225M1	10	11	560	29	500	170	0.926	540
	16	6.7	340	29	450	105
	20	4.0	275	30	340	85
YSGb225M2	10	14	560	36.5	630	210	1.13	580
	12	11	460	37	630	165
	16	8.5	340	39	600	130
	20	4.8	275	38	450	105

YSG系列輥道用變頻調速三相異步電動機外形尺寸（H112～225mm）

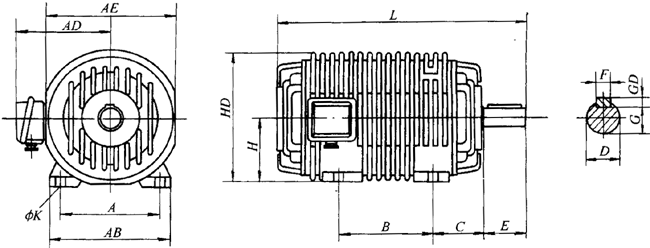

YSG系列輥道電動機（B3型）外形及安裝尺寸

（單位：mm）

機座號	A	B	C	D	E	F	G	GD	H	K	AB	AE	AD	HD	L
112L	190	159	70	32	80	10	27	8	112	12	235	240	205	240	445
132M	216	178	89	38	80	10	33	8	132	12	265	265	220	265	495
160S	254	178	108	48	110	14	42.5	9	160	15	315	315	250	320	570
160L	254	254	108	48		14	42.5	9	160		315	315	250	320	690
180L	279	279	121	55		16	49	10	180		360	360	295	365	730
200L	318	305	133	65	140	18	58	11	200	19	415	415	320	415	780
225M	356	311	149	75	140	20	67.5	12	225	19	470	470	335	465	835

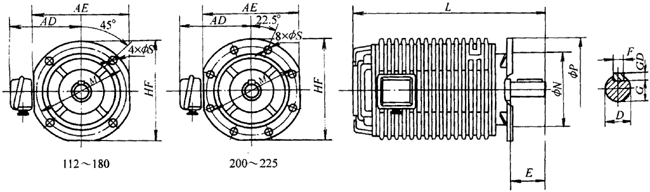

YSG系列輥道電動機（B5型）外形及安裝尺寸

（單位：mm）

機座號	D	E	F	G	GD	M	N	P	S	AE	AD	HF	L
112L	32	80	10	27	8	215	180	250	15	240	205	240	445
132M	38	80	10	33	8	265	230	300	15	265	220	285	495
160S	48	110	14	42.5	9	300	250	350	19	315	250	335	570
160L	48		14	42.5	9					315	250	335	690
180L	55		16	49	10					360	295	355	730
200L	65	140	18	58	11	400	350	450		415	320	450	780
225M	75	140	20	67.5	12	400	350	450		470	335	465	835

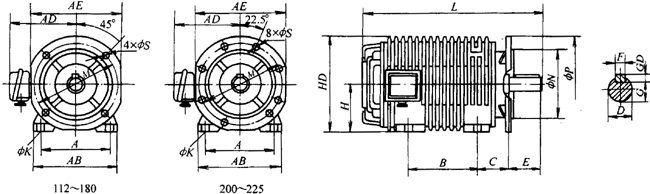

YSG系列輥道電動機（B35型）外形及安裝尺寸

（單位：mm）

機座號	A	B	C	D	E	F	G	GD	H	K	M	N	P	S	AB	AE	AD	HD	L
112L	190	159	70	32	80	10	27	8	112	12	215	180	250	15	235	240	205	240	445
132M	216	178	89	38	80	10	33	8	132	12	265	230	300	15	265	265	220	290	495
160S	254	178	108	48	110	14	42.5	9	160	15	300	250	350	19	315	315	250	345	570
160L	254	254	108	48		14	42.5	9	160						315	315	250	345	690
180L	279	279	121	55		16	49	10	180						360	360	295	365	730
200L	318	305	133	65	140	18	58	11	200	19	400	350	450		415	415	320	430	780
225M	356	311	149	75	140	20	67.5	12	225	19	400	350	450		470	470	335	465	835
