產品展示

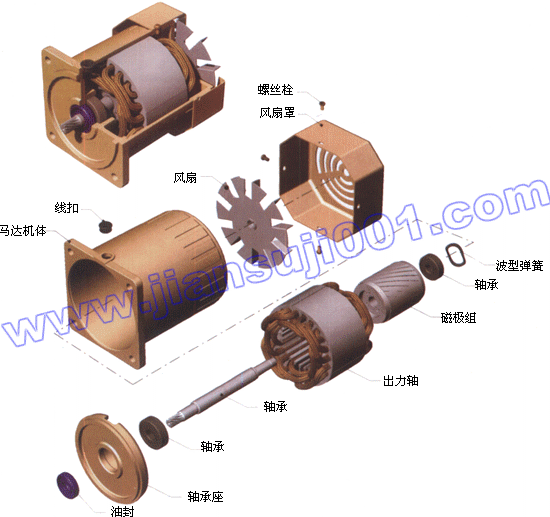

■感應馬達結構
■高密閉性
出力部配置油封興O型環，防止齒輪箱潤滑油脂回流，造成馬達絕緣老化損壞
■高效率
采用新型沖壓硅銅片模塊設計，錢心精度高，馬達外形散熱結構設計，效率高，溫度低
■特性佳
馬達特性采用數字分析設值，將S-T（轉速-轉矩）特性優化，適合各種運轉環境
■客戶化
自行研發設計，可接受客戶委托，特殊特性設計
■專利保護（新式樣專利No.068384）
全新外型設計，通過新式樣專利，安裝規格標準化，國際行銷品牌形象佳

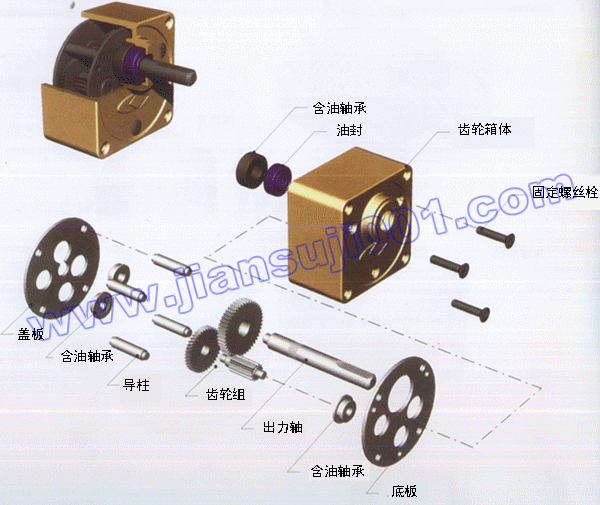

■齒輪箱結構
■高精度齒輪
采用新型NC滾齒設值，生產JIS 3級齒輪，運轉順暢
高精度箱體
采用CNC車銑復合機加工，齒輪組立位置精確，齒輪嚙合平順
信賴的質量
齒輪組件經NC齒輪嚙合機測試，管制齒輪組件嚙合精度，傳動效率提升
確實減速比
齒輪專用計算機仿真軟件設計，正確計算齒輪強度，正確減速比與嚙合精度，定位控制精度提高
密封型箱體
結合部均使用油封興O型環防漏，即使注填潤滑油也不會泄漏
高潤滑效果
使用耐極壓性潤滑油脂，將齒輪組完全包覆，齒輪壽命延長，運轉噪音降低
■產品編號說明
附件：固定架 -GH30-91119/GH40-91119
出力法蘭 -GH30-63119/GH40-63119
出力軸 -GH30-81119/GH40-81119

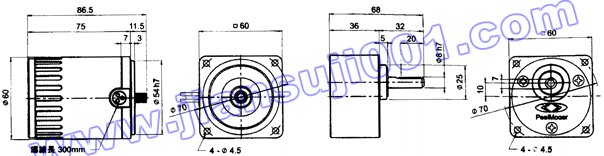

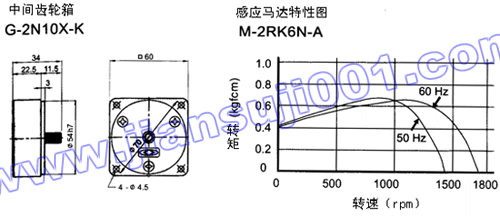

框號2 出力6W
單相感應馬達 齒輪箱
M-2LK6N-□□ G-2N□-KL

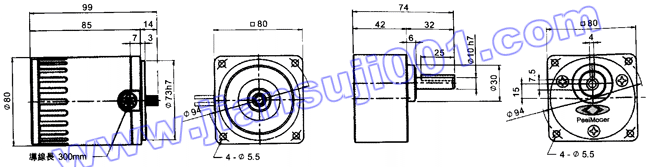

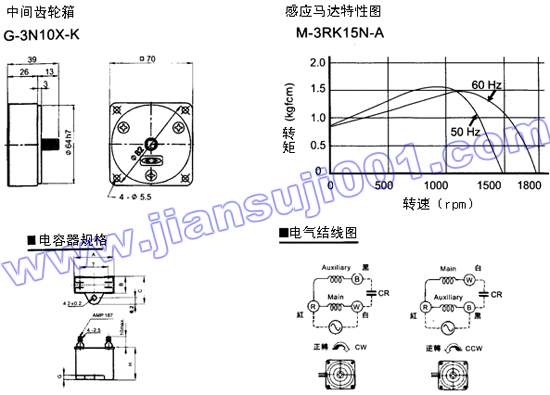

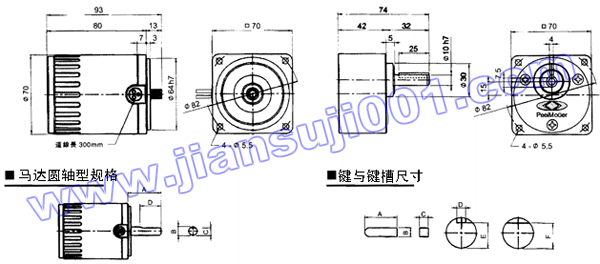

框號3 出力15W
單相感應馬達 齒輪箱
M-3LK15N-□□ G-3N□- KL
|
型式 |
A |
B |
C |
D |
|
M-2IK6A-□□ |
24 |
Ø6h7 |
5.50-0.15 |
20 |
|
M-3IK15A-□□ |
32 |
Ø6h7 |
5.50-0.15 |
25 |
|
型式 |
A |
B |
C |
D |
E |
F |
|
G-2N□-KL |
- |
- |
- |
- |
- |
70-0.15 |
|
G-3N□-KL |
25 |
40-0.03 |
40-0.03 |
4+0.06+0.01 |
70-0.15 |
- |
■馬達規格表
|
型式 |
極數 |
出力
（W） |
電壓
（V） |
頻率
（Hz） |
額定
時間 |
額定輸出 |
啟動
電流
（A） |
啟動
轉矩
（kgfcm） |
電容
uF(V) |
配合齒輪箱 | ||||
|
電流
（A） |
轉速
（rpm） |
轉矩
（kgfcm） |
含油轉承 |
滾珠軸承 |
中間速比 | |||||||||
|
M-2IK6N-A |
4 |
6 |
110 |
50 |
CONT. |
0.27 |
1200 |
0.61 |
0.42 |
0.41 |
2.5(250V) |
G-2N□-L |
G-2N□-K |
G-2N10X-K |
|
60 |
0.25 |
1550 |
0.52 |
0.41 |
0.41 | |||||||||
|
M-2IK6N-C |
4 |
6 |
220 |
50 |
CONT. |
0.14 |
1200 |
0.49 |
0.21 |
0.41 |
0.8(450V) | |||
|
60 |
0.13 |
1550 |
0.43 |
0.21 |
0.41 | |||||||||
|
M-3IK15N-A |
4 |
15 |
110 |
50 |
CONT. |
0.36 |
1300 |
1.10 |
0.63 |
0.90 |
4(250V) |
G-3N□-L |
G-3N□-K |
G-2N10X-K |
|
60 |
0.34 |
1600 |
0.90 |
0.59 |
0.90 | |||||||||
|
M-3IK15N-C |
4 |
15 |
220 |
50 |
CONT. |
0.18 |
1300 |
1.10 |
0.31 |
0.90 |
1(450V) | |||
|
60 |
0.17 |
1600 |
0.90 |
0.30 |
0.90 | |||||||||
|
規格uF(V) |
A |
B |
C |
H |
G |
T |
最高溫度 |
|
2.5(250V) |
32 |
13 |
23 |
21 |
4 |
17 |
60℃ |
|
0.8(450V) |
37 |
12.5 |
22.5 |
22 |
5 |
22 |
70℃ |
|
4(250V) |
32 |
13 |
23 |
21 |
4 |
17 |
60℃ |
|
1(450V) |
37 |
12.5 |
22.5 |
22 |
5 |
22 |
70℃ |
■齒輪箱最大容許轉矩
下表中藍色欄代表齒輪箱之出力軸興馬達軸同方向，黑色欄代表齒輪箱之出力軸興馬達軸反方向
配合中間齒輪箱
|
型式 |
轉速 |
500 |
300 |
200 |
180 |
150 |
120 |
100 |
90 |
75 |
60 |
50 |
30 |
20 |
15 |
10 |
9 |
7.5 |
6 |
5 |
3 |
2 |
1.5 |
1 |
|
減速機50Hz60Hz |
3
3.6 |
5
6 |
7.5
9 |
-
10 |
10
- |
12.5
15 |
15
18 |
-
20 |
20
- |
25
30 |
30
36 |
50
60 |
75
90 |
100
120 |
150
180 |
-
200 |
200
- |
250
300 |
300
360 |
500
600 |
750
900 |
10000
12000 |
1500
1800 | |
|
G-2N□-KL |
最大容許轉矩
（kgfcm） |
1.0 |
1.6 |
2.5 |
2.7 |
3.4 |
4.1 |
5.0 |
5.4 |
6.7 |
8.1 |
9.7 |
16 |
23 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
|
G-3N□-KL |
最大容許轉矩
（kgfcm） |
2.4 |
4.0 |
6.0 |
6.7 |
8.2 |
10 |
12 |
13 |
16 |
19 |
23 |
39 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |

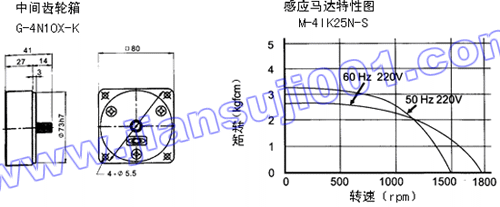

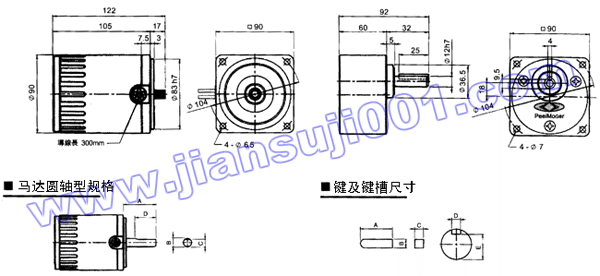

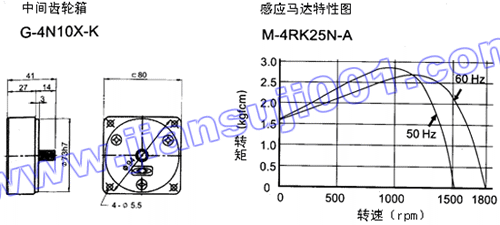

框號4 出力 25W
單相感應馬達 齒輪箱
M-4IK25N-□□ G-4N□-KL

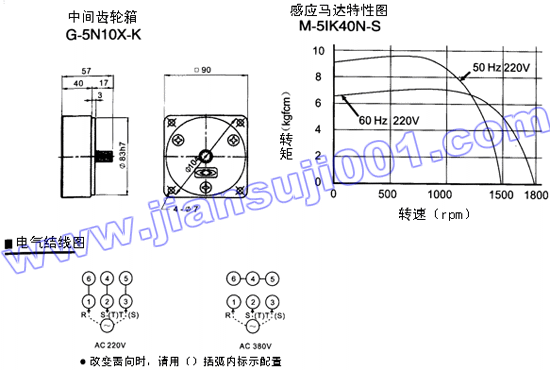

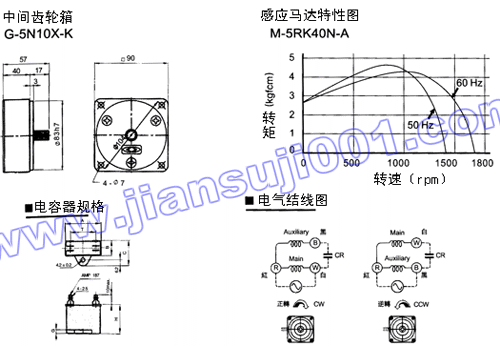

框號5 出力40W
單相感應馬達 齒輪箱
M-5IK40N-□□ G-5N□-KL
|
型式 |
A |
B |
C |
D |
|
M-4IK25A-□□ |
32 |
Ø8h7 |
7.50-0.15 |
25 |
|
M-4IK40A-□□ |
37 |
Ø10h7 |
90-0.15 |
30 |
|
型式 |
A |
B |
C |
D |
E |
|
G-4N□-KL |
25 |
40-0.03 |
40-0.03 |
4+0.06+0.01 |
7.50-0.15 |
|
G-5N□-KL |
25 |
40-0.03 |
40-0.03 |
4+0.06+0.01 |
9.50-0.15 |
■馬達規格表
|
型式 |
極數 |
出力
（W） |
電壓
（V） |
頻率
（Hz） |
額定
時間 |
額定輸出 |
啟動
電流
（A） |
啟動
轉矩 |
電容
uF(V) |
配合齒輪箱 | ||||
|
電流
（A） |
轉速
（rpm） |
轉矩
（kgfcm） |
含油轉承 |
滾珠軸承 |
中間速比 | |||||||||
|
M-4IK25N-A |
4 |
25 |
110 |
50 |
CONT. |
0.57 |
1250 |
1.8 |
1.20 |
1.40 |
6（250V） |
G-4N□-L |
G-4N□-K |
G-4N10X-K |
|
60 |
0.49 |
1500 |
1.8 |
0.91 |
1.4 | |||||||||
|
M-4IK25N-C |
4 |
25 |
220 |
50 |
CONT |
0.28 |
1250 |
1.8 |
0.60 |
1.4 |
1.5（150V） | |||
|
60 |
0.24 |
1625 |
1.8 |
0.55 |
1.4 | |||||||||
|
M-5IK40N-A |
4 |
40 |
110 |
50 |
CONT |
0.93 |
1250 |
3.3 |
1.60 |
2.4 |
8（250V） |
G-5N□-L |
G-5N□-K |
G-5N10X-K |
|
60 |
0.74 |
1575 |
2.7 |
1.50 |
2.4 | |||||||||
|
M-5IK40N-C |
4 |
40 |
220 |
50 |
CONT |
0.32 |
1270 |
3.1 |
0.80 |
2.4 |
2（450V） | |||
|
60 |
0.31 |
1590 |
2.5 |
0.75 |
2.4 | |||||||||
■齒輪箱最大容許轉矩
下表中藍色欄代表齒輪箱之出力軸興馬達軸同方向，黑色欄代表齒輪箱之出力軸興馬達軸反方向
配合中間齒輪箱
|
型式 |
轉速 |
500 |
300 |
200 |
180 |
150 |
120 |
100 |
90 |
75 |
60 |
50 |
30 |
20 |
15 |
10 |
9 |
7.5 |
6 |
5 |
3 |
2 |
1.5 |
1 |
|
減速比50Hz60Hz |
3
3.6 |
5
6 |
7.5
9 |
-
10 |
10
- |
12.5
15 |
15
18 |
-
20 |
20
- |
25
30 |
30
36 |
50
60 |
75
90 |
100
120 |
150
180 |
-
200 |
200
- |
250
300 |
300
360 |
500
600 |
750
900 |
1000
1200 |
1500
1800 | |
|
G-4N□-KL |
最大容許轉矩
（kgfcm） |
4.0 |
6.7 |
10 |
11 |
13 |
16 |
20 |
21 |
26 |
32 |
39 |
65 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
|
G-5N□-KL |
最大容許轉矩
（kgfcm） |
6.7 |
11 |
16 |
18 |
23 |
28 |
33 |
36 |
45 |
54 |
65 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |

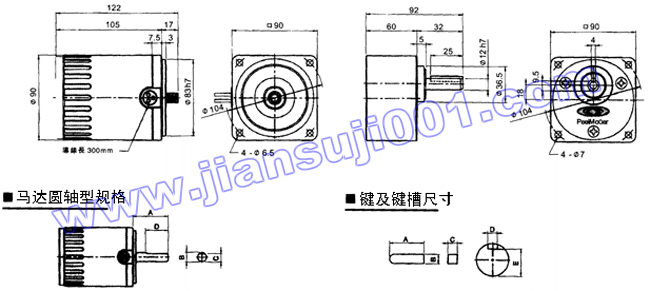

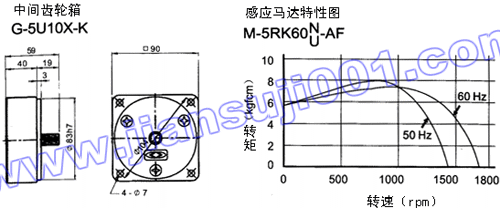

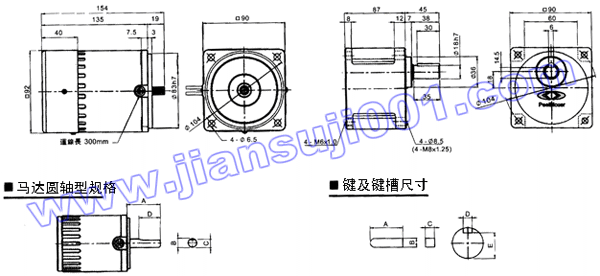

框號5 出力60W
單相感應馬達 齒輪箱
M-5IK60NU-□□ G-5U□-K（G-5N□-K）

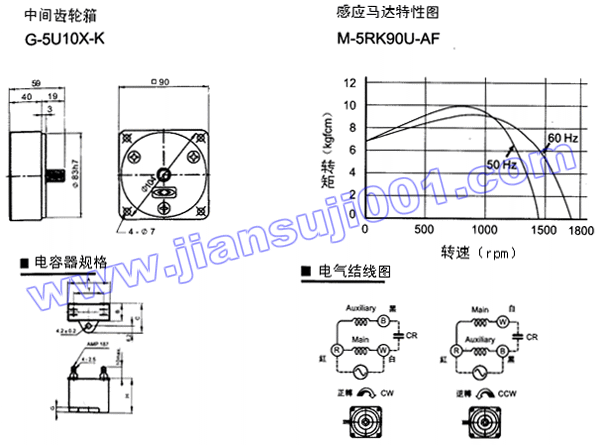

■框號5 出力90W
單相感應馬達 齒輪箱
M-5IK90U-□□ G-5U□-KH（開發中）（可兼配G-5U□-K）
|
型式 |
A |
B |
C |
D |
|
M-5IK60A-□□ |
37 |
Ø12h7 |
110-0.15 |
30 |
|
M-5IK90A-□□ |
37 |
Ø12h7 |
110-0.15 |
30 |
|
型式 |
A |
B |
C |
D |
E |
|
G-5U□-K |
25 |
50-0.03 |
50-0.03 |
5+0.06+0.01 |
120-0.15 |
|
G-5U□-KH |
30 |
60-0.03 |
60-0.03 |
6+0.06+0.01 |
14.50-0.15 |
■馬達規格表
|
型式 |
極數 |
出力
（W） |
電壓
（V） |
頻率
（Hz） |
額定
時間 |
額定輸出 |
啟動
電流
（A） |
啟動
轉矩
（kgfcm） |
電容
uF（V） |
配合齒輪箱 | ||||
|
電流
（A） |
轉速
（rpm） |
轉矩
（kgfcm） |
含油
轉承 |
滾珠
軸承 |
中間
速比 | |||||||||
|
M-5IK60NU-AF |
4 |
60 |
110 |
50 |
CONT. |
1.04 |
1250 |
4.3 |
2.2 |
4.5 |
16(250V) |
G-5N□-L
-
|
G-5N□-K
G-5U□-K
G-5U□-KH |
G-5N10X-X
G-5U10X-K
G-5U10X-K |
|
60 |
1.06 |
1550 |
3.8 |
2.2 |
4.5 | |||||||||
|
M-5IK60NU-CF |
4 |
60 |
220 |
50 |
CONT. |
0.55 |
1250 |
4.9 |
1.1 |
4.5 |
4(450V) | |||
|
60 |
0.54 |
1550 |
4.2 |
1.1 |
4.5 | |||||||||
|
M-5IK90NU-AF |
4 |
90 |
110 |
50 |
CONT. |
1.60 |
1325 |
6.5 |
3.4 |
4.8 |
20(250V) |
- |
G-5U□-K
G-5U□-KH |
G-5U10X-K
G-5U10X-K |
|
60 |
1.70 |
1625 |
5.3 |
3.1 |
4.8 | |||||||||
|
M-5IK90NU-CF |
4 |
90 |
220 |
50 |
CONT. |
0.80 |
1325 |
6.5 |
1.7 |
4.8 |
5(450V) | |||
|
60 |
0.85 |
1625 |
5.3 |
1.6 |
4.8 | |||||||||
|
規格uF(V) |
A |
B |
C |
H |
G |
T |
最高溫度 |
|
16（250V） |
50 |
22 |
32 |
35 |
4.5 |
32 |
60℃ |
|
4（450V） |
50 |
22 |
32 |
35 |
4.5 |
32 |
70℃ |
|
20（250V） |
50 |
22 |
32 |
35 |
4.5 |
32 |
60℃ |
|
5（450V） |
50 |
22 |
32 |
35 |
4.5 |
32 |
70℃ |
■齒輪箱最大容許轉矩
下表中藍色欄代表齒輪箱之出力軸興馬達軸同方向，黑色欄代表齒輪箱之出力軸興馬達軸反方向
配合中間齒輪箱
|
型式 |
轉速 |
500 |
300 |
200 |
180 |
150 |
120 |
100 |
90 |
75 |
60 |
50 |
30 |
20 |
15 |
10 |
9 |
7.5 |
6 |
5 |
3 |
2 |
1.5 |
1 |
|
減速比50Hz60Hz |
3
3.6 |
5
6 |
7.5
9 |
-
10 |
10
- |
12.5
15 |
15
18 |
-
20 |
20
- |
25
30 |
30
36 |
50
60 |
75
90 |
100
120 |
150
180 |
-
200 |
200
- |
250
300 |
300
360 |
500
600 |
750
900 |
1000
1200 |
1500
1800 | |
|
G-5N□-KL
G-5U□-L
G-5U□-KH |
最大容許
轉矩
（kgfcm） |
6.7
10
- |
11
16
- |
16
24
- |
18 |
23 |
28 |
33 |
36 |
45 |
54 |
65 |
100 |
100 |
100 |
100 |
100
200
300 |
100
200
300 |
100 |
100 |
100 |
100 |
100 |
100 |
|
27
- |
32
- |
40
- |
48
- |
54
- |
64
- |
77
- |
93
- |
155
155 |
200
226 |
200
300 |
200
300 |
200
- |
200
- |
200
300 |
200
300 |
200
300 |
200
300 | |||||||
|
G-5N□-K
G-5U□-KH |
最大容許
轉矩
（kgfcm） |
14
- |
23
- |
35
- |
38
- |
46
- |
58
- |
69
- |
77
- |
92
- |
111
- |
133
- |
200
216 |
200
300 |
200
300 |
200
300 |
200
300 |
200
300 |
200
- |
200
- |
200
300 |
200
300 |
200
300 |
200
300 |
框號5 出力120W
單相感應馬達 齒輪箱
M-5IK120U-□□ G-5U□-KH（開發中）（可兼配G-5U□-K）
框號5 出力150W
單相感應馬達 齒輪箱
M-5IK150U-□□ G-5U□-KH（開發中）（可兼配G-5U□-K）
|
型式 |
A |
B |
C |
D |
|
M-5IK120A-□□ |
37 |
Ø12h7 |
110-0.15 |
30 |
|
M-5IK150A-□□ |
37 |
Ø12h7 |
110-0.15 |
30 |
|
型式 |
A |
B |
C |
D |
E |
|
G-5U□-K |
25 |
50-0.03 |
50-0.03 |
5+0.05+0 |
120-0.15 |
|
G-5U□-KH |
30 |
60-0.03 |
60-0.03 |
5+0.05+0 |
14.50-0.15 |
■馬達規格表
|
型式 |
極數 |
出力
（W） |
電壓
（V） |
頻率
（Hz） |
額定時間 |
額定輸出 |
啟動
電流
（A） |
啟動
轉矩
（kgfcm） |
電容
uF（V） |
配合齒輪箱 | ||||
|
電流
（A） |
轉速
（rpm） |
轉矩
（kgfcm） |
含油
轉承 |
滾珠軸承 |
中間速比 | |||||||||
|
M-5IK120U-AF |
4 |
120 |
110 |
50 |
CONT. |
1.71 |
1250 |
9.1 |
3.1 |
8.5 |
28(250V) |
- |
G-5U□-K
G-5U□-KH |
G-5U10X-K
G-5U10X-K |
|
60 |
1.99 |
1550 |
8.1 |
3.1 |
8.5 |
25(250V) | ||||||||
|
M-5IK120U-CF |
4 |
120 |
220 |
50 |
CONT. |
0.91 |
1250 |
9.1 |
1.6 |
8.5 |
7(450V) | |||
|
60 |
0.99 |
1550 |
8.1 |
1.5 |
8.5 |
6(450V) | ||||||||
|
M-5IK150U-AF |
4 |
110 |
110 |
50 |
CONT. |
2.50 |
1250 |
11.2 |
3.4 |
9.2 |
36(250V) |
- |
G-5U□-K
G-5U□-KH |
G-5U10X-K
G-5U10X-K |
|
60 |
2.30 |
1625 |
10.3 |
3.1 |
9.2 |
28(250V) | ||||||||
|
M-5IK150U-CF |
4 |
220 |
220 |
50 |
CONT. |
1.20 |
1250 |
10.9 |
1.7 |
9.2 |
9(450V) | |||
|
60 |
1.17 |
1625 |
9.9 |
1.6 |
9.2 |
7(450V) | ||||||||
|
規格uF(V) |
A |
B |
C |
H |
G |
T |
最高溫度 |
|
25(250V) |
37 |
14 |
24 |
23 |
4.5 |
24 |
70℃ |
|
28(250V) |
58 |
25 |
35 |
39 |
4.5 |
44 |
70℃ |
|
36(250V) |
59 |
30 |
40 |
40 |
5.0 |
44 |
70℃ |
|
6(450V) |
50 |
22 |
32 |
35 |
4.5 |
32 |
70℃ |
|
7(450V) |
59 |
23 |
33 |
35 |
4.5 |
44 |
70℃ |
|
9(450V) |
58 |
25 |
35 |
39 |
4.5 |
44 |
70℃ |
■齒輪箱最大容許轉矩
下表中深色欄代表齒輪箱之出力軸興馬達軸同方向，淺色欄代表齒輪箱之出力軸興馬達軸反方向
配合中間齒輪箱
|
型式 |
轉速 |
500 |
300 |
200 |
180 |
150 |
120 |
100 |
90 |
75 |
60 |
50 |
30 |
20 |
15 |
10 |
9 |
7.5 |
6 |
5 |
3 |
2 |
1.5 |
1 |
|
減速比50Hz60Hz |
3
3.6 |
5
6 |
7.5
9 |
-
10 |
10
- |
12.5
15 |
15
18 |
-
20 |
20
- |
25
30 |
30
36 |
50
60 |
75
90 |
100
120 |
150
180 |
-
200 |
200
- |
250
300 |
300
360 |
500
600 |
750
900 |
1000
1200 |
1500
1800 | |
|
G-5U□-K |
最大容許轉矩
（kgfcm） |
14 |
23 |
35 |
38 |
46 |
58 |
69 |
77 |
92 |
111 |
133 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
|
G-5U□-KH |
最大容許轉矩
（kgfcm） |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
216 |
300 |
300 |
300 |
300 |
300 |
- |
- |
300 |
300 |
300 |
300 |
框號2 出力6W
可逆式感應馬達 齒輪箱
M-2RK6N-□□ G-2N□-KL
框號3 出力15W
可逆式感應馬達 齒輪箱
M-3RK15N-□□ G-3N□-KL
|
型式 |
A |
B |
C |
D |
|
M-2RK6A-□□ |
24 |
Ø6h7 |
5.50-0.15 |
20 |
|
M-3RK15A-□□ |
32 |
Ø6h7 |
5.50-0.15 |
25 |
|
型式 |
A |
B |
C |
D |
E |
F |
|
G-2N□-KL |
━ |
━ |
━ |
━ |
━ |
70-0.05 |
|
G-3N□-KL |
25 |
40-0.03 |
40-0.03 |
4+0.06+0.01 |
7.50-0.05 |
━ |
■馬達規格表
|
型式 |
極數 |
出力
(W) |
電壓
(V) |
頻 率
(Hz) |
額定
時間 |
額定輸出 |
啟動
電流
(A) |
啟動
轉矩
(kgfcm) |
電容
uF(V) |
配合齒輪箱 | ||||
|
電流
(A) |
轉速
(rpm) |
轉矩
(kgfcm) |
含油轉承 |
滾珠軸承 |
中間速比 | |||||||||
|
M-2RK6N-A |
4 |
6 |
110 |
50 |
30min |
0.23 |
1225 |
0.46 |
0.31 |
0.40 |
3.5(250V) |
G-2N□-L |
G-2N□-K |
G-2N10X-X |
|
60 |
0.23 |
1550 |
0.37 |
0.31 |
0.40 | |||||||||
|
M-2RK6N-C |
4 |
6 |
220 |
50 |
30min |
0.12 |
1225 |
0.46 |
0.16 |
0.40 |
1(450V) | |||
|
60 |
0.12 |
1550 |
0.37 |
0.16 |
0.40 | |||||||||
|
M-3RK15N-A |
4 |
15 |
110 |
50 |
30min |
0.36 |
1250 |
1.10 |
0.59 |
0.84 |
5(250V) |
G-3N□-L |
G-3N□-K |
G-3N10X-X |
|
60 |
0.38 |
1575 |
0.90 |
0.57 |
0.84 | |||||||||
|
M-3RK15N-C |
4 |
15 |
220 |
50 |
30min |
0.18 |
1250 |
1.10 |
0.30 |
0.84 |
1.2(450V) | |||
|
60 |
0.19 |
1575 |
0.90 |
0.29 |
0.84 | |||||||||
|
規格uF(V) |
A |
B |
C |
H |
G |
T |
最高溫度 |
|
3.5(250V) |
32 |
13 |
23 |
21 |
4 |
17 |
60℃ |
|
1(450V) |
37 |
12.5 |
22.5 |
22 |
5 |
22 |
70℃ |
|
5(250V) |
32 |
13 |
23 |
21 |
4 |
17 |
60℃ |
|
1.2(450V) |
37 |
12.5 |
22.5 |
22 |
5 |
22 |
70℃ |
■齒輪箱最大容許轉矩
下表中藍色欄代表齒輪箱之出力軸興馬達軸同方向，黑色欄代表齒輪箱之出力軸興馬達軸反方向
配合中間齒輪箱
|
型式 |
轉速 |
500 |
300 |
200 |
180 |
150 |
120 |
100 |
90 |
75 |
60 |
50 |
30 |
20 |
15 |
10 |
9 |
7.5 |
6 |
5 |
3 |
2 |
1.5 |
1 |
|
減速比50Hz60Hz |
3
3.6 |
5
6 |
7.5
9 |
-
10 |
10
- |
12.5
15 |
15
18 |
-
20 |
20
- |
25
30 |
30
36 |
50
60 |
75
90 |
100
120 |
150
180 |
-
200 |
200
- |
250
300 |
300
360 |
500
600 |
750
900 |
1000
1200 |
1500
1800 | |
|
G-2N□ |
最大容許轉矩
（kgfcm） |
1.0 |
1.6 |
2.5 |
2.7 |
3.4 |
4.1 |
5.0 |
5.4 |
6.7 |
8.1 |
9.7 |
16 |
23 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
|
G-3N□ |
最大容許轉矩
（kgfcm） |
2.4 |
2.7 |
6.0 |
6.7 |
8.2 |
10 |
12 |
13 |
16 |
19 |
23 |
39 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
框號4 出力25W
可逆式感應馬達 齒輪箱
M-4RK25N-□□ G-4N□-KL
框號3 出力40W
可逆式感應馬達 齒輪箱
M-5RK40N-□□ G-5N□-KL
|
型式 |
A |
B |
C |
D |
|
M-4RK25A-□□ |
32 |
Ø8h7 |
70-0.15 |
25 |
|
M-5RK40A-□□ |
37 |
Ø10h7 |
90-0.15 |
30 |
|
型式 |
A |
B |
C |
D |
E |
|
G-4N□-KL |
25 |
40-0.03 |
40-0.03 |
4+0.06+0.01 |
7.50-0.15 |
|
G-5N□-KL |
25 |
40-0.03 |
40-0.03 |
4+0.06+0.01 |
9.50-0.15 |
■馬達規格表
|
型式 |
極數 |
出力
(W) |
電壓(V) |
頻率
(Hz) |
額定時間 |
額定輸出 |
啟動
電流
(A) |
啟動
轉矩
(kgfcm) |
電容
uF(V) |
配合齒輪箱 | ||||
|
電流
(A) |
轉速
(rpm) |
轉矩
（kgfcm） |
含油轉承 |
滾珠軸承 |
中間速比 | |||||||||
|
M-4RK25N-A |
4 |
25 |
110 |
50 |
30min |
0.55 |
1300 |
1.9 |
1.0 |
1.4 |
7(250V) |
G-4N□-L |
G-4N□-K |
G-4N10X-K |
|
60 |
0.58 |
1625 |
1.5 |
1.0 |
1.5 | |||||||||
|
M-4RK25N-C |
4 |
25 |
220 |
50 |
30min |
0.28 |
1300 |
1.9 |
0.5 |
1.4 |
2(450V) | |||
|
60 |
0.29 |
1625 |
1.5 |
0.5 |
1.5 | |||||||||
|
M-5RK40N-A |
4 |
40 |
110 |
50 |
30min |
0.95 |
1150 |
3.3 |
1.6 |
2.6 |
10(250V) |
G-5N□-L |
G-5N□-KL |
G-5N10X-K |
|
60 |
0.93 |
1475 |
2.6 |
1.6 |
2.6 | |||||||||
|
M-5RK40N-C |
4 |
40 |
220 |
50 |
30min |
0.48 |
1150 |
3.3 |
0.8 |
2.6 |
2.5(450V) | |||
|
60 |
0.47 |
1475 |
2.6 |
0.8 |
2.6 | |||||||||
|
規格uF(V) |
A |
B |
C |
H |
G |
T |
最高溫度 |
|
7(250V) |
38 |
20 |
30 |
29 |
5 |
22 |
60℃ |
|
2(450V) |
38 |
20 |
30 |
29 |
5 |
22 |
70℃ |
|
10(250V) |
38 |
20 |
30 |
29 |
5 |
22 |
60℃ |
|
2.4(450V) |
38 |
20 |
30 |
29 |
5 |
22 |
70℃ |
■齒輪箱最大容許轉矩
下表中藍色欄代表齒輪箱之出力軸興馬達軸同方向，紅色欄代表齒輪箱之出力軸興馬達軸反方向
配合中間齒輪箱
|
型式 |
轉速 |
500 |
300 |
200 |
180 |
150 |
120 |
100 |
90 |
75 |
60 |
50 |
30 |
20 |
15 |
10 |
9 |
7.5 |
6 |
5 |
3 |
2 |
1.5 |
1 |
|
減速比50Hz60Hz |
3
3.6 |
5
6 |
7.5
9 |
-
10 |
10
- |
12.5
15 |
15
18 |
-
20 |
20
- |
25
30 |
30
36 |
50
60 |
75
90 |
100
120 |
150
180 |
-
200 |
200
- |
250
300 |
300
360 |
500
600 |
750
900 |
1000
1200 |
1500
1800 | |
|
G-4N□-KL |
最大容許轉矩
（kgfcm） |
4.0 |
6.7 |
10 |
11 |
13 |
16 |
20 |
21 |
26 |
32 |
39 |
65 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
|
G-5N□-KL |
最大容許轉矩
（kgfcm） |
6.7 |
11 |
16 |
18 |
23 |
28 |
33 |
36 |
45 |
54 |
65 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
框號5 出力60W
可逆式感應馬達 齒輪箱
M-5RK60NU-□□ G-5U□-K（G-5N□-K）
框號5 出力90W
可逆式感應馬達 齒輪箱
M-5RK90U-□□ G-5U□-KH（開發中）（可兼配G-5U□-K）
|
型式 |
A |
B |
C |
D |
|
M-5RK60A-□□ |
37 |
Ø12h7 |
110-0.15 |
30 |
|
M-5RK90A-□□ |
37 |
Ø12h7 |
110-0.15 |
30 |
|
型式 |
A |
B |
C |
D |
E |
|
G-5U□-K |
25 |
50-0.03 |
50-0.03 |
5+0.05+0 |
120-0.15 |
|
G-5U□-KH |
30 |
60-0.03 |
60-0.03 |
6+0.05+0 |
140-0.15 |
■馬達規格表
|
型式 |
極數 |
出力
(W) |
電壓
(V) |
頻率
(Hz) |
額定
時間 |
額定輸出 |
啟動
電流
(A) |
啟動
轉矩
(kgfcm) |
電容
uF(V) |
配合齒輪箱 | ||||
|
電流
(A) |
轉速
(rpm) |
轉矩
(kgfcm) |
含油轉承 |
滾珠軸承 |
中間速比 | |||||||||
|
M-5RK60NU-AF |
4 |
60 |
110 |
50 |
30min |
1.5 |
1250 |
4.7 |
2.4 |
5.5 |
20(250V) |
G-5N□-L
- |
G-5N□-K
G-5U□-K
G-5U□-KH |
G-5N10X-K
G-5N10X-K
G-5N10X-K |
|
60 |
1.6 |
1550 |
3.8 |
2.4 |
5.4 | |||||||||
|
M-5RK60NU-CF |
4 |
60 |
220 |
50 |
30min |
0.75 |
1250 |
4.7 |
1.2 |
5.5 |
5(450V) | |||
|
60 |
0.80 |
1550 |
3.8 |
1.2 |
5.5 | |||||||||
|
M-5RK90NU-AF |
4 |
90 |
110 |
50 |
30min |
1.9 |
1200 |
7.3 |
3.0 |
6.8 |
25(250V) |
- |
G-5U□K
G-5U□-KH |
G-5N10X-K
G-5N10X-K |
|
60 |
1.9 |
1500 |
5.8 |
3.0 |
6.8 | |||||||||
|
M-5RK90NU-CF |
4 |
90 |
220 |
50 |
30min |
0.95 |
1200 |
7.3 |
1.5 |
6.8 |
6(450V) | |||
|
60 |
0.95 |
1500 |
5.8 |
1.5 |
6.8 | |||||||||
|
規格uF(V) |
A |
B |
C |
H |
G |
T |
最高溫度 |
|
20(250V) |
50 |
22 |
32 |
35 |
4.5 |
32 |
60℃ |
|
5(450V) |
50 |
22 |
32 |
35 |
4.5 |
32 |
70℃ |
|
25(250V) |
50 |
22 |
32 |
35 |
4.5 |
32 |
60℃ |
|
6(450V) |
50 |
22 |
32 |
35 |
4.5 |
32 |
70℃ |
■齒輪箱最大容許轉矩
下表中深色欄代表齒輪箱之出力軸興馬達軸同方向，淺色欄代表齒輪箱之出力軸興馬達軸反方向
配合中間齒輪箱
|
型式 |
轉速 |
500 |
300 |
200 |
180 |
150 |
120 |
100 |
90 |
75 |
60 |
50 |
30 |
20 |
15 |
10 |
9 |
7.5 |
6 |
5 |
3 |
2 |
1.5 |
1 |
|
減速比50Hz60Hz |
3
3.6 |
5
6 |
7.5
9 |
-
10 |
10
- |
12.5
15 |
15
18 |
-
20 |
20
- |
25
30 |
30
36 |
50
60 |
75
90 |
100
120 |
150
180 |
-
200 |
200
- |
250
300 |
300
360 |
500
600 |
750
900 |
1000
1200 |
1500
1800 | |
|
G-5N□-KL G-5U□-K
G-5U□-KH |
最大容許轉矩
（kgfcm） |
6.7
10
- |
11
16
- |
16
24
- |
18
27
- |
28
32
- |
28
40
- |
33
48
- |
36
54
- |
45
64
- |
54
77
- |
65
93
- |
100
155
155 |
100
200
226 |
100
200
300 |
100
200
300 |
100
200
300 |
100
200
300 |
100
200
- |
100
200
- |
100
200
300 |
100
200
300 |
100
200
300 |
100
200
300 |
|
G-5U□-K
G-5U□-KH |
最大容許轉矩
（kgfcm） |
14
- |
23
- |
35
- |
38
- |
46
- |
58
- |
69
- |
77
- |
92
- |
111
- |
133
- |
200
216 |
200
300 |
200
300 |
200
300 |
200
300 |
200
300 |
200
- |
200
- |
200
300 |
200
300 |
200
300 |
200
300 |
框號4 出力25W
三相感應馬達 齒輪箱
M-4IK25N-□□ G-4N□-KL
框號5 出力40W 齒輪箱
M-5IK40N-□□ G-5N□-KL
|
型式 |
A |
B |
C |
D |
|
M-4IK25A-□□ |
32 |
Ø8h7 |
70-0.15 |
25 |
|
M-5IK40A-□□ |
37 |
Ø10h7 |
90-0.15 |
30 |
|
型式 |
A |
B |
C |
D |
E |
|
G-4N□-KL |
25 |
40-0.03 |
40-0.03 |
4+0.06+0.01 |
7.50-0.15 |
|
G-5N□-KL |
25 |
40-0.03 |
40-0.03 |
4+0.06+0.01 |
9.50-0.15 |
■齒輪箱最大容許轉矩
下表中藍色欄代表齒輪箱之出力軸興馬達軸同方向，黑色欄代表齒輪箱之出力軸興馬達軸反方向
配合中間齒輪箱
|
型式 |
轉速 |
500 |
300 |
200 |
180 |
150 |
120 |
100 |
90 |
75 |
60 |
50 |
30 |
20 |
15 |
10 |
9 |
7.5 |
6 |
5 |
3 |
2 |
1.5 |
1 |
|
減速比50Hz60Hz |
3
3.6 |
5
6 |
7.5
9 |
-
10 |
10
- |
12.5
15 |
15
18 |
-
20 |
20
- |
25
30 |
30
36 |
50
60 |
75
90 |
100
120 |
150
180 |
-
200 |
200
- |
250
300 |
300
360 |
500
600 |
750
900 |
1000
1200 |
1500
1800 | |
|
G-4N□-KL |
最大容許轉矩
（kgfcm） |
4.0 |
6.7 |
10 |
11 |
13 |
16 |
20 |
21 |
26 |
32 |
39 |
65 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
|
G-5N□-KL |
最大容許轉矩
（kgfcm） |
6.7 |
11 |
16 |
18 |
23 |
28 |
38 |
36 |
45 |
54 |
65 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
| 頁次：1/3 每頁10條 共27條信息 分頁：[1][2][3] |
