GMWB型帶式無級變速器是采用特制的不對稱V型帶（屬寬三角帶型），通過改變摩擦錐體的半徑而實現無級變速的。它的主動錐體輪可直接裝在電機軸上，被動錐體輪可直接裝在負載的輸入部分的軸上，中間用不對稱V型帶聯接傳動。通過主動錐體部分上的手輪進行調速。

1）輸入轉速高，可以從750r/min、1000r/min、1500r/min輸入。

2）變速比大，為1：6。

3）采用非對稱性的高速帶，減少作用在軸上的力矩。

4）摩擦錐體輪采用鋁合金，重量輕。

5）滑動錐體內采用特制的鋼套，其上涂有耐磨、無需潤滑涂料，因此耐磨。

6）傳動方向不受限制。



    注：“0”為可生產規格

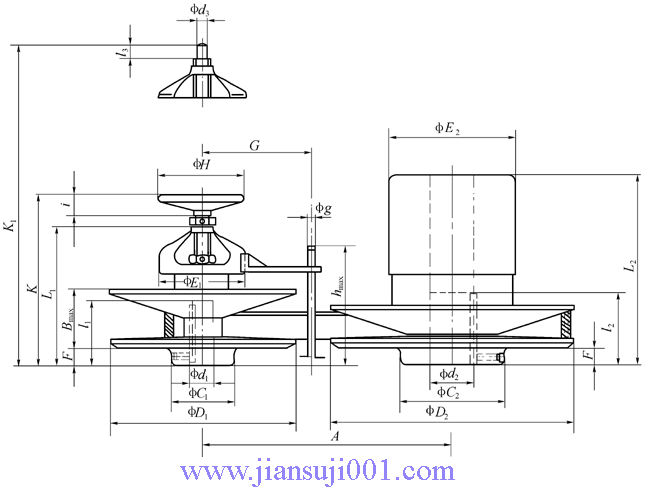

GMWB系列型號外形及安裝尺寸

型號	A	Bmax	C1	C2	D1	D2	E1	E2	F	G min	g	hmax	K	K1	L1 max	L2	d1	d2	l1	l2	H	d3	l3	i
GMWB-1	328	42	46	46	125	125	80	65	12	75	8	65	158	148	123	88	19	20	40	50	80	8	16	27
GMWB-2	270	59	56	56	175	175	95	74	13	100	10	95	206	193	166	103	24	24	50	60	100	12	17	30
GMWB-3	305	66	70	70	210	210	100	91	15	120	10	105	208	193	165	120	28	28	60	60	125	12	18	33.5
GMWB-4	445	80	80	80	245	245	115	105	17	135	10	145	239	221	194	150	38	38	80	80	140	14	19	36.5
GMWB-5	410	90	100	100	285	285	130	130	28	165	12	177	314	293	259	177	38	42	110	110	200	18	24	45
