產品展示

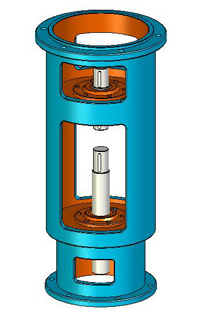

XS型雙支點機架實體模型

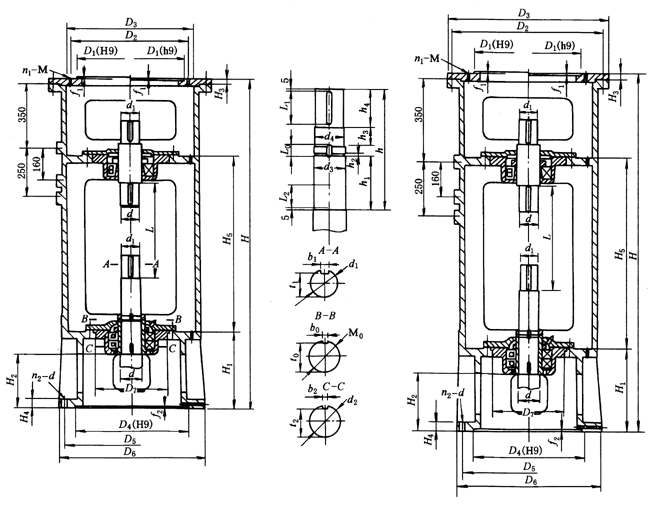

XS3、XS4、XS5、XS6、XS7、型雙支點機架外形安裝尺寸

XS型雙支點機架外形安裝尺寸

XS3、XS4、XS5、XS6、XS7、型雙支點機架外形安裝尺寸

/mm

機架型號	機架公稱直徑	傳動軸軸徑d	傳動軸上端軸徑d₁	減速器輸出軸徑d₀	輸入端接口	輸出端接口					外形及其他尺寸													軸承型號		重量/kg
						D₄ （H9）	D₅	D₆	n₂-d	f₂	B型					A型					H₃	H₄	D₇	上部	下部	A型	B型
											H	H₁	H₂	H₅	L	H	H₁	H₂	H₅	L
XS3	300	60	45	35、40、45	見下表	320	400	445	12-φ22	6	1155	279	204	620	339	1400	399	324	745	429	20	32	280	153513	46216	196	207
		70	55	45、50、55									197		383			317		508				153516	46216	198	209
		80	65	55、60、65									186		413			306		538				153518	46218	203	214
XS4	400	90	75	55、65、70		415	515	565	16-φ26	6	1310	310	206	695	451	1535	420	316	810	566	25	34	310	153520	46222	343	357
		100	85	65、70、80									195		471			305		586				153524	46222	356	370
XS5	500	100	85	65、70、80		520	620	670	20-φ26	6	1620	369	255	865	471	1870	494	380	990	586	30	36	335	153524	46224	546	572
		110	90	70、80、90									251		501			376		646				153524	46226	561	587
		120	100	90、95、100									247		521			372		666				153528	46228	566	592
		130	110	95、100、110									234		569			359		694				153532	46230	578	604
XS6	700	120	100	90、95、100		670	780	830	28-φ26	6	1830	399	277	970	521	2060	514	392	1085	666	35	40	400	153528	46228	981	1018
		130	110	95、100、110									264		569			379		694				153532	46230	991	1028
		140	120	100、110、120									251		599			366		724				153534	46232	998	1035
		160	140	120、130、140									243		647			358		762				153538	46234	990	1027
XS7	900	140	120	100、110、120		940	1070	1124	40-φ30	6.4	2150	426	283	1150	599	2350	550	407	1250	724	40	50	490	153534	46232	1500	1600
		160	140	120、130、140									267		647			393		762				153538	46234
		180	160	140、150、160									254		711			378		826				153540	46240
		200	180	160、170、180									240		830			364		930				153544	46244

XS型機架輸入端接口尺寸 /mm

減速器輸出軸徑d₀	減速器類別代號	D₁	D₂	D₃	n_1-M	f₁	減速器輸出軸徑d₀	減速器類別代號	D₁	D₂	D₃	n₁-M	f₁
12	Z	65	100	120	4-M6	3	70	Z	316	360	400	8-M16	6
14	Z	85	120	140	4-M8	3		C	320 316	360	400	8-M16	5
18	Z	100	134	160	4-M8	4		C	320 316	360	400	8-M16	5
25	Z	130	160	180	6-M8	4	80	Z	345	390	430	8-M16	6
25	C	170	200	230	6-M10	3		Z₁	316	360	400	8-M12	6
30	C	200	230	260	6-M12	4		C	360	410	460	8-M20	6
35	Z	170	200	230	6-M10	5	90	Z	400	450	490	12-M16	8
35	C	230	260	290	6-M12	4	90	C	360	410	460	8-M20	6
40	Z	170	200	230	6-M10	5	95	Z	400	450	490	12-M16	8
40	C	230	260	290	6-M12	4	95	Z₁	455	520	580	12-M20	10
45	Z	200	230	260	6-M10	5	100	Z	455	520	580	12-M20	10
45	C	230	260	290	6-M12	4	100	C	470	520	580	12-M20	6
50	Z	200	230	260	6-M10	5	110	Z	520	590	650	12-M20	12
50	C	270	305	340	8-M16	5	110	C	470	520	580	12-M20	6
55	Z	270	310	340	6-M10	5	120	Z	520	590	650	12-M20	12
55	C	270	305	340	8-M16	5	120	C	550	600	660	12-M20	6
60	C	320	360	400	8-M16	5	130	Z	680	800	880	12-M30	12
65	Z	316	360	400	8-M12	6	130	C	680	800	880	12-M30	8
65	Z₁	270	310	340	6-M10	5	140	Z	680	800	880	12-M30	12

注：1.減速器類別代號為XL系列擺線針輪減速器及CFL型行星齒輪減速器；C為LC型減速器。若選用LPJ、LPB型減速器，需與制造廠聯系，作適當調整。

2.一種規格機架配用兩種規格減速器，所以機架輸入端接口尺寸不同，分別用Z、Z₁表示。

3.減速器輸出軸徑d₀>140mm的接口尺寸需與制造廠聯系。

,

機架型號	機架公稱直徑	傳動軸軸徑d	傳動軸上端軸徑d₁	傳動軸軸端尺寸
機架型號	機架公稱直徑	傳動軸軸徑d	傳動軸上端軸徑d₁	M₀	d₂（h9）	d₃	d₄	h	h₁	h₂	h₃	h₄	L₁	L₀	L₂	b₁（N9）	b₀	b₂（N9）	t₁	t₀	t₂
XS3	300	60	45（k6）	M55×2	55	52	50	322	125	4	15	68	60	27	40	14	8	8	39.5	51	51
		70	55（m6）	M65×2	65	62	60	278	125	4	15	83	75	27	40	16	8	8	49	61	61
		80	65（m6）	M75×2	75	72	70	264	139	4	18	98	90	32	50	18	10	10	58	69	70
XS4	400	90	75（m6）	M85×2	85	82	80	322	162	4	18	108	100	32	50	20	10	10	67.5	79	80
XS4	400	100	85（m6）	M95×2	95	92	90	317	166	4	22	118	110	38	50	22	12	12	76	89	90

機架型號	機架公稱直徑	傳動軸軸徑d	傳動軸上端軸徑d₁	傳動軸軸端尺寸
機架型號	機架公稱直徑	傳動軸軸徑d	傳動軸上端軸徑d₁	M₀	d₂（h9）	d₃	d₄	h	h₁	h₂	h₃	h₄	L₁	L₀	L₂	b₁（N9）	b₀	b₂（N9）	t₁	t₀	t₂
XS5	500	100	85（m6）	M95×2	95	92	90	490	166	4	22	118	110	38	50	22	12	12	76	89	90
		110	90（m6）	M100×2	100	97	95	420	166	4	22	118	110	38	50	25	12	12	81	94	95
		120	100（m6）	M110×2	110	107	105	413	177	4	22	128	120	40	60	28	14	14	90	104	104.5
		130	110（m6）	M120×2	120	117	115	370	177	4	26	138	130	44	70	28	14	14	100	114	114.5
XS6	700	120	100（m6）	M110×2	110	107	105	508	177	4	22	128	120	40	60	28	14	14	90	104	104.5
		130	110（m6）	M120×2	120	117	115	465	177	4	26	138	130	44	70	28	14	14	100	114	114.5
		140	120（m6）	M130×2	130	127	125	468	197	4	26	153	145	44	70	32	14	14	109	122	124.5
		160	140（m6）	M150×2	150	147	145	441	207	4	30	168	160	50	70	36	16	16	128	142	144
XS7	900	140	120（m6）	M130×2	130	127	125	468	197	4	26	153	145	44	70	32	14	14	109	122	124.5
		160	140（m6）	M150×2	150	147	145	441	207	4	30	168	160	50	70	36	16	16	128	142	144
		180	160（m6）	M170×3	170	166	165	496	227	4	32	198	190	52	80	40	16	16	157	162	164
		200	180（m6）	M190×3	190	186	185	536	242	4	32	238	230	54	90	45	18	18	175	180	182

注：減速器輸出軸為Ⅱ型軸頭時可選用雙支點機架，用于攪拌強烈、功率及軸承載荷較大的場合。聯軸器應選用TK型彈性塊聯軸器。
