    ZS型減速器是三級漸開線圓柱齒輪減速器，ZSH是三級圓弧圓柱齒輪減速器，ZSSH是三級雙圓弧圓柱齒輪減速器。它們主要用于礦山、冶金、水泥、建筑、化工、輕工等各種機械設備的機械傳動，高速軸轉速不超過1500r/min,齒輪圓周速度不大于18m/s，工作環境為–40℃～＋40℃，可正反轉運行。

代號

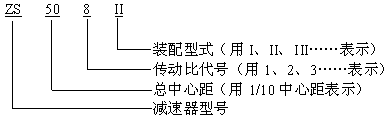

ZS、ZSH、ZSSH型減速器的標記包括：型號、中心距、傳動比、裝配型式等。

標記示例：

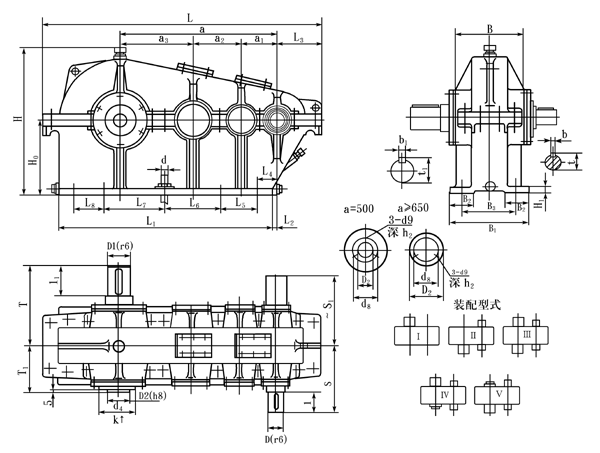

    帶負號的尺寸在高速軸軸心線的右側，不帶負號的尺寸位置與圖示位置相同。

ZS、ZSH、ZSSH減速器承載能力                         n1=1000（轉/分）

中 心 距	工作 類型	傳動比代號
		1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
		公稱傳動比
		50	56	63	71	80	90	100	112	125	140	160	180	200	224	250	280
		高速軸許用功率P1（kW）
500	中型	6.46	5.75	5.06	5.06	44.1	3.81	3.28	2.85	2.65	2.37	2.12	1.89	1.67	1.39	1.24	1.10
	重型	5.01	4.62	4.15	3.64	3.33	3.05	3.68	2.33	2.33	2.25	1.95	1.65	1.58	1.39	1.24	1.10
	特重型	4.76	4.32	3.90	3.35	3.02	2.73	2.50	2.28	2.28	2.01	1.85	1.61	1.41	1.39	1.24	1.09
	連續型	3.70	3.30	2.96	2.65	2.32	2.06	1.86	1.66	1.37	1.23	1.09	0.973	0.864	0.718	0.637	0.567
650	中型	12.5	11.1	9.98	8.92	7.81	6.95	6.25	5.59	4.58	4.10	3.66	3.26	2.89	2.40	2.13	1.90
	重型	11.2	10.3	9.58	8.58	7.81	6.95	6.25	5.59	4.58	4.10	3.66	3.26	2.89	2.40	2.13	1.90
	特重型	9.75	8.96	8.26	7.59	6.87	6.30	5.82	5.29	4.36	3.96	3.59	3.24	2.89	2.40	2.13	1.90
	連續型	6.38	5.70	5.11	4.57	4.00	3.56	3.20	2.86	2.36	2.12	1.89	1.68	1.49	1.24	1.10	0.979
750	中型	19.7	17.6	15.8	14.1	12.4	11.0	9.92	8.86	7.26	6.51	5.81	5.17	4.59	3.82	3.39	3.01
	重型	17.5	15.6	13.7	13.7	12.0	10.4	8.92	7.76	7.62	6.51	5.81	5.17	4.59	3.82	3.39	3.02
	特重型	15.5	14.2	13.1	12.0	10.9	9.99	8.72	7.59	6.92	6.29	5.70	5.14	4.59	.3.82	3.39	3.01
	連續型	10.1	9.04	8.11	7.25	6.35	5.56	5.09	4.54	3.75	3.36	3.00	3.67	2.37	1.97	1.75	1.55
825	中型	29.4	26.3	23.6	21.1	18.5	16.4	14.8	13.2	10.8	9.71	8.67	7.71	6.85	5.70	5.06	4.49
	重型	22.9	21.1	19.4	16.7	15.3	14.0	12.9	11.9	10.8	9.71	8.67	7.71	6.85	5.70	5.06	4.49
	特重型	21.7	19.7	17.9	15.4	13.9	12.5	11.5	10.6	10.3	9.24	8.50	7.68	6.52	5.70	5.06	4.49
	連續型	15.1	13.5	12.1	10.8	9.47	8.42	7.58	6.78	5.59	5.01	4.47	3.98	3.53	2.94	2.61	2.32
950	中型	41.8	37.4	33.6	30.0	26.3	23.4	21.1	18.8	15.4	13.8	12.3	11.0	9.75	8.11	7.20	6.40
	重型	37.5	34.8	31.9	28.7	26.3	23.4	20.8	18.1	15.4	13.8	12.3	11.0	9.75	8.11	7.20	6.40
	特重型	32.7	30.1	27.8	25.5	23.1	21.2	19.6	17.7	14.7	13.4	12.1	10.9	9.75	8.11	7.20	6.40
	連續型	21.4	19.2	17.2	15.4	13.5	12.0	10.8	9.64	7.95	7.13	6.37	5.66	5.03	4.18	3.71	3.30
1100	中型	57.3	51.3	46.0	41.1	36.0	32.1	28.9	25.8	21.1	18.9	16.9	15.1	13.4	11.1	9.87	8.77
	重型	51.3	47.7	44.2	40.8	36.0	32.1	28.9	25.8	21.1	18.9	16.9	15.1	13.4	11.1	9.87	8.77
	特重型	44.9	41.3	38.1	35.0	31.7	29.1	26.9	24.4	20.2	18.3	16.6	15.0	13.4	11.1	9.87	8.77
	連續型	29.4	26.3	23.6	21.1	18.5	16.4	14.8	13.2	10.9	9.78	8.73	7.77	6.90	5.73	5.09	4.53
1250	中型	94.0	84.2	74.4	70.9	62.1	55.3	48.9	42.7	36.5	32.7	29.2	26.0	23.1	19.2	17.0	15.2
	重型	77.2	69.1	61.0	61.0	53.4	46.4	40.0	34.9	34.9	32.7	29.2	24.9	23.1	19.2	17.0	15.2
	特重型	77.2	69.1	61.0	60.4	53.0	45.4	39.2	34.2	34.2	31.6	28.6	24.4	23.1	19.2	17.0	15.2
	連續型	50.6	45.3	40.6	36.3	31.8	28.3	25.5	22.8	18.8	16.9	15.1	13.4	11.9	9.90	8.79	7.82
1450	中型	156	140	126	112	98.5	87.7	79.0	70.6	57.8	51.9	46.4	41.2	36.6	30.5	27.0	24.1
	重型	130	117	103	95.4	87.6	78.8	68.2	59.5	57.8	51.9	46.4	41.2	36.6	30.5	27.0	24.1
	特重型	122	112	102	87.8	79.5	71.9	66.1	58.2	55.2	50.1	45.4	41.2	36.6	30.5	27.0	24.1
	連續型	80.1	71.7	64.4	57.6	50.5	44.9	40.5	36.2	29.8	26.8	23.9	21.3	18.9	15.7	14.0	12.4
1650	中型	233	208	187	167	147	131	118	105	86.2	77.4	69.1	61.5	54.6	45.4	40.3	35.9
	重型	177	164	151	130	120	110	101	93.3	86.2	77.4	69.1	61.5	54.6	45.4	40.3	35.9
	特重型	168	153	139	120	109	98.3	90.3	83.3	82.2	72.9	67.1	61.2	51.6	45.4	40.3	35.9
	連續型	119	107	95.8	85.7	75.2	66.9	60.3	53.9	44.5	39.9	35.7	31.7	28.2	23.4	20.8	18.5

n₁＝1500（轉/分）

中 心 距	工作 類型	傳動比代號
		1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
		公稱傳動比
		50	56	63	71	80	90	100	112	125	140	160	180	200	224	250	280
		高速軸許用功率P1（kW）
500	中型	8.54	7.62	6.72	6.72	5.86	5.08	4.38	3.81	3.81	3.56	3.18	2.69	2.51	2.09	1.85	1.65
	重型	6.89	6.26	5.69	4.90	4.49	4.11	3.77	3.29	3.29	2.03	2.75	2.32	2.13	2.09	1.85	1.65
	特重型	6.72	6.11	5.52	4.75	4.28	3.87	3.49	3.19	3.19	2.77	2.51	2.28	1.91	1.91	1.75	1.48
	連續型	5.53	4.94	4.43	3.96	3.47	3.09	2.78	2.48	2.05	1.84	1.64	1.46	1.29	1.08	0.955	0.849
650	中型	18.6	16.6	14.9	13.3	11.7	10.4	9.36	8.36	6.85	6.14	5.49	4.88	4.33	3.60	3.20	2.84
	重型	14.7	13.5	12.5	11.5	10.6	9.69	8.89	8.23	6.85	6.14	5.49	4.88	4.33	3.60	3.20	2.84
	特重型	13.2	12.1	11.2	10.3	9.29	8.51	7.87	7.42	6.06	5.58	5.12	4.62	4.16	3.46	3.12	2.81
	連續型	9.53	8.52	7.64	6.83	5.99	5.32	4.80	4.29	3.53	3.17	2.83	2.52	2.23	1.86	1.65	1.47
750	中型	27.8	24.9	22.0	21.1	18.5	16.5	14.4	12.6	10.9	9.75	8.71	7.74	6.87	5.72	5.08	4.51
	重型	23.3	21.4	19.0	18.4	17.0	14.4	12.5	10.9	10.9	9.75	8.71	7.71	6.87	5.72	5.08	4.51
	特重型	20.8	19.2	17.7	16.3	14.7	13.5	12.5	10.9	9.61	8.85	8.12	7.33	6.60	5.49	4.95	4.46
	連續型	15.1	13.5	12.1	10.8	9.49	8.45	7.61	6.80	5.61	5.03	4.49	4.00	3.55	2.95	2.62	2.33
825	中型	40.7	37.8	34.4	31.2	27.6	24.6	22.1	19.8	16.2	14.5	13.0	11.6	10.3	8.53	7.57	6.73
	重型	31.2	28.4	25.9	22.3	20.5	18.8	17.3	16.0	16.0	13.9	12.8	11.6	9.81	8.53	7.57	6.73
	特重型	30.5	27.8	25.1	21.6	19.6	17.7	16.0	14.6	14.3	12.7	11.5	10.5	8.80	8.19	7.38	6.66
	連續型	22.5	20.1	18.1	16.1	14.1	12.6	11.3	10.1	8.36	7.50	6.70	5.96	5.29	4.40	3.91	3.47
950	中型	62.3	55.8	50.1	44.8	39.3	34.9	31.5	28.1	23.1	20.7	18.5	16.4	14.6	12.1	10.8	9.59
	重型	49.3	45.4	41.9	38.3	35.2	32.3	28.9	25.2	34.1	20.7	18.5	16.4	14.6	12.1	10.8	9.59
	特重型	44.1	40.6	37.4	34.4	31.2	28.6	26.5	24.3	20.4	18.8	17.2	15.5	14.0	11.7	10.5	9.48
	連續型	31.9	28.6	25.7	22.9	20.1	17.9	16.1	14.4	11.9	10.7	9.53	8.48	7.53	6.26	5.56	4.95
1100	中型	85.3	76.4	68.6	61.3	53.8	47.9	43.1	38.6	31.6	28.3	25.3	22.5	20.0	16.6	14.8	13.1
	重型	67.5	62.2	57.4	53.4	49.3	45.4	42.2	38.6	31.6	28.3	25.3	22.5	20.0	16.6	14.8	13.1
	特重型	60.4	55.6	51.3	47.2	42.8	39.2	36.3	33.4	27.9	25.7	23.6	21.3	19.2	16.0	14.4	13.0
	連續型	43.7	39.1	35.1	31.4	27.6	24.5	22.1	19.8	16.3	14.6	13.1	11.6	10.3	8.59	7.63	6.73
1250	中型	121	108	96.2	96.2	84.5	73.7	63.9	56.0	54.5	48.9	43.7	38.9	34.5	28.7	25.5	22.7
	重型	107	94.7	83.3	83.3	73.1	63.7	55.2	48.2	48.2	48.2	40.5	34.5	34.5	28.7	25.5	22.7
	特重型	104	94.7	83.3	81.3	73.1	63.7	55.2	48.2	48.2	44.4	40.2	33.9	33.2	27.6	24.9	22.4
	連續型	75.2	67.3	60.5	54.1	47.6	42.3	38.1	34.1	28.1	25.2	22.6	20.1	17.8	14.8	13.2	11.7
1450	中型	220	198	162	162	142	124	108	94.8	86.4	77.5	69.3	61.7	54.8	45.6	40.5	36.0
	重型	175	160	140	126	116	107	93.3	81.7	81.7	77.5	68.8	58.6	54.8	45.6	40.5	36.0
	特重型	164	151	140	123	111	101	91.4	81.7	76.4	70.4	64.6	57.5	50.7	43.8	39.4	35.6
	連續型	119	107	95.7	85.7	75.2	67.0	60.4	54.0	44.6	40.0	35.8	31.8	28.3	23.5	20.9	18.6
1650	中型	310	290	272	241	218	193	168	140	129	116	103	91.9	81.7	68.0	60.4	53.7
	重型	238	218	199	172	159	146	135	125	15	109	101	91.5	77.2	68.0	60.4	53.7
	特重型	232	212	193	167	152	137	125	114	114	99.6	98.6	82.6	69.3	65.2	58.8	53.1
	連續型	177	158	142	127	122	99.7	90.0	80.5	66.4	59.6	53.3	47.4	42.1	35.1	31.1	27.7

    注：承載能力表僅列出兩種不同輸入轉速情況下，高速軸許用功率，其他情況可近似參考此表。但當每一工作循時間t工作＞20分鐘時，應按連續型選用，有尖峰載荷的，要選比連續型大2～3.5倍。
