MN系列圓柱蝸桿減速機的性能特點及場所條件
性能特點
1.
MN系列圓柱蝸桿減速機是在模塊組合體系的基礎上設計的，可以方便地配用各種型式的電動機或采用其它動力輸入。同種機型可配用多種功率的電動機。容易實現各種機型之間的組合聯接。
2.MN系列圓柱蝸桿
減速機是斜齒輪級與蝸輪級的組合，單機型效率最高達89%。
3.傳動比劃分細，范圍廣。組合機型可以形成較大的傳動比，輸出轉速低。
4.安裝形式多樣：可任意底腳、B5法蘭或B14法蘭安裝。底腳安裝
減速機有兩個機加工的底腳安裝平面，空心軸安裝（37除外）有兩種內徑可供選擇。
場所條件
1.環境溫度-40℃~50℃。（0℃以下啟動時潤滑油要加熱到0℃以上。）
2.海拔不超過1000米。
3.輸入轉速不大于1800rpm，齒輪最高圓周速度不超過22m/s。
4.可用于正反運轉。
5.無行業限制。
6.其他條件下使用請與生產廠家聯系。
MN系列圓柱蝸桿減速機的選型指南
選型指南
圓柱蝸桿
減速機總的工況系數f
A的計算方法如下：
fA=fAL×fA1×fA2
fAL—載荷特性及每天運行時間系數
fA1—環境溫度系數
fA2—循環時間系數
負載類型
Ⅰ均勻負載，慣性加速系數≤0.2
Ⅱ中等沖擊負載，慣性加速系數≤3
Ⅲ強烈沖擊負載，慣性加速系數≤10
如果慣性加速系數＞10，請與我公司技術部聯系。
使用系數fB已在后面的選型參數表中列出。
允許的軸伸徑向載荷及軸向載荷
輸出軸端允許的徑向載荷及軸向載荷資料，請與我工司技術部聯系。
減速機的使用與維護請參閱隨機附帶的《減·變速機使用說明書》。

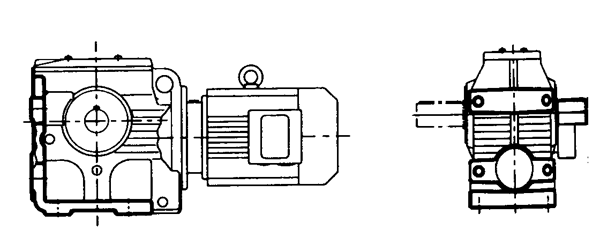

MN系列圓柱蝸桿減速機的結構形式
MN型底腳安裝圓柱蝸桿減速機

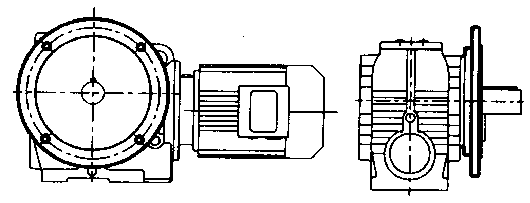

MNF型

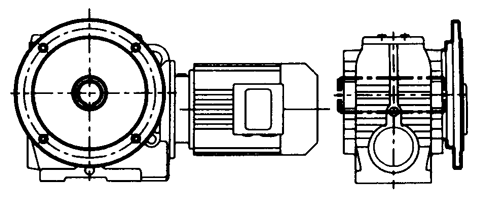

MNAF型
MNA型

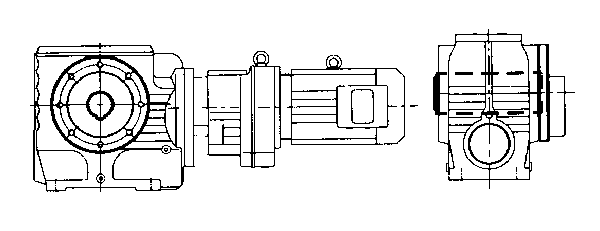

MN系列圓柱蝸桿減速機的結構形式2

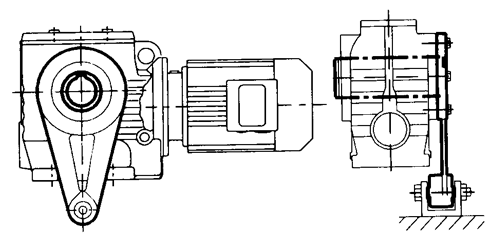

.MNAT型

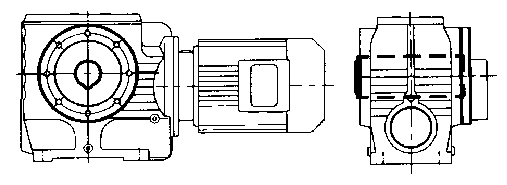

MNAZ型
MN..MD型

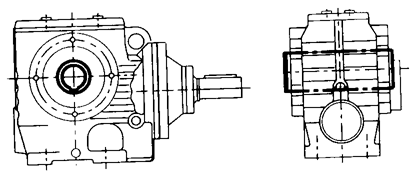

MN..S型

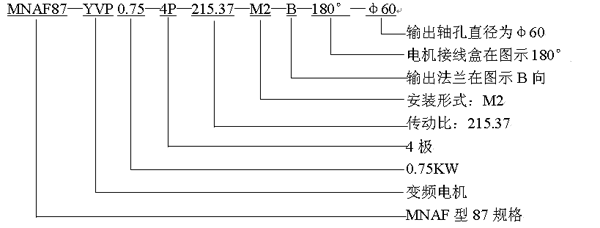

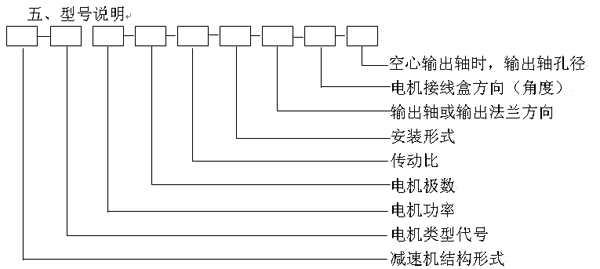

MN系列圓柱蝸桿減速機的型號說明
注：1.輸入軸型沒有電動機的各項內容。
2.無特別說明時Y系列電動機茷貨按IP54防護等級。

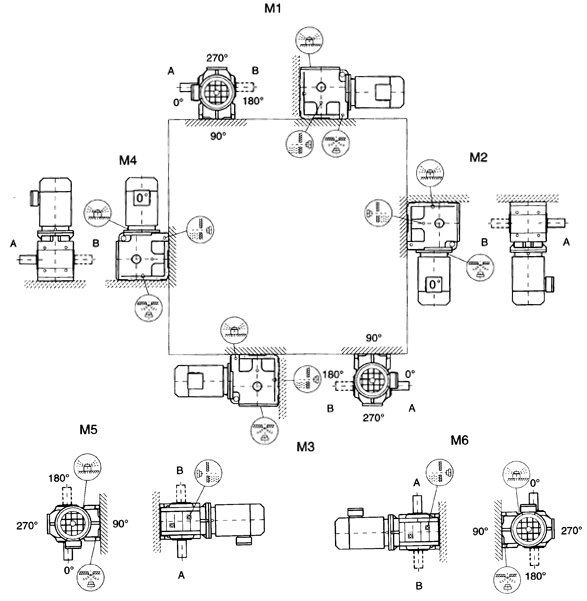

3.不注明安裝形式時，按安裝形式圖中M1安裝形式供貨。
4.不注明接線盒角度時，按安裝形式圖中0度位置供貨。
5.MN、MNF、MNAF、MNAZ型
減速機不注明輸出軸或輸出法蘭方向時，按安裝
形式圖（見205-210頁）中A向供貨。
6.對輸出旋轉方向與輸入旋轉方向有特殊要求的用戶，請與生產廠家聯系。
MN..系列圓柱蝸桿減速機聯接法蘭L2長度表及電機類型代號和選型參數表釋義
|
|
63 |
71 |
80 |
90 |
100 |
112 |
132 |
160 |
180 |
|
MN..37 |
56 |
56 |
56 |
56 |
— |
— |
— |
— |
— |
|
MN..47 |
56 |
57 |
72 |
72 |
68 |
68 |
90 |
— |
— |
|
MN..57 |
56 |
57 |
72 |
72 |
68 |
68 |
90 |
— |
— |
|
MN..67 |
56 |
57 |
72 |
72 |
68 |
68 |
90 |
— |
— |
|
MN..77 |
56 |
57 |
68 |
68 |
68 |
68 |
90 |
— |
— |
|
MN..87 |
— |
— |
62 |
62 |
74 |
74 |
83 |
119 |
— |
|
MN..97 |
— |
— |
— |
50 |
50 |
50 |
70 |
113 |
113 |
電機類型代號
|
Y系列 |
Y |
防爆電機 |
YB |
直流電機 |
Z |
|
制動電機 |
YEJ |
輥道電機 |
YG |
變頻電機 |
YVP |
選型參數表釋義
|
電機功率
（kW） |
輸出轉速
（r/min） |
輸出轉矩
（N·m） |
傳動比
（i） |
使用系數
（fB） |
機型號 |
電機極數 |
重量
（kg） |
|
0.75 |
4.8
5.3
5.7
6.0
6.5
6.9 |
972
886
830
780
736
696 |
292.00
264.00
245.88★
229.78
215.37
202.40 |
2.2
2.4
2.6
2.8
2.9
3.1 |
MN 87
MNA 87
MNF 87
MNAF87
|
4P
4P
4P
4P
|
121
119
141
136
|
1.★表示該傳動比
減速機不能做電機直聯，即不能取消聯接法蘭L2尺寸。
2.選型參數表中的機型可與該欄中的任一傳動比搭配。
3.選型參數表中的參數也適用于MNAZ、MNAT機型。

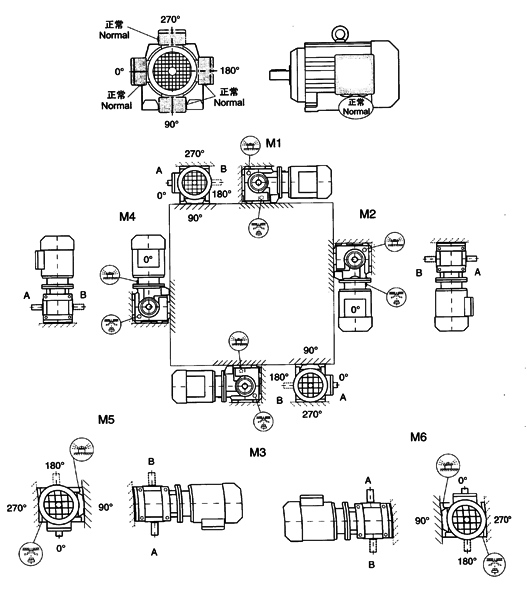

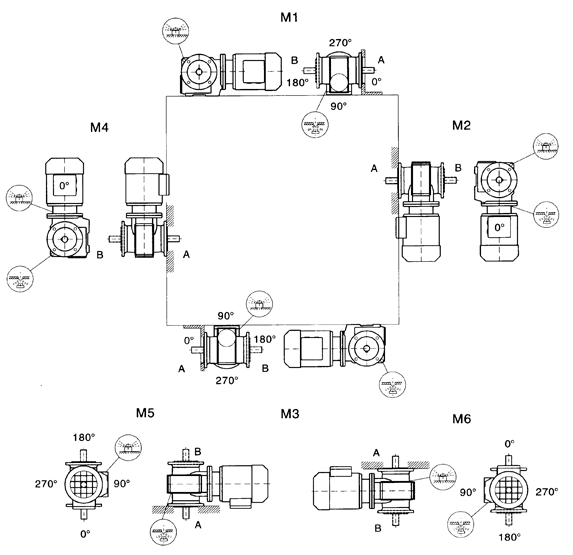

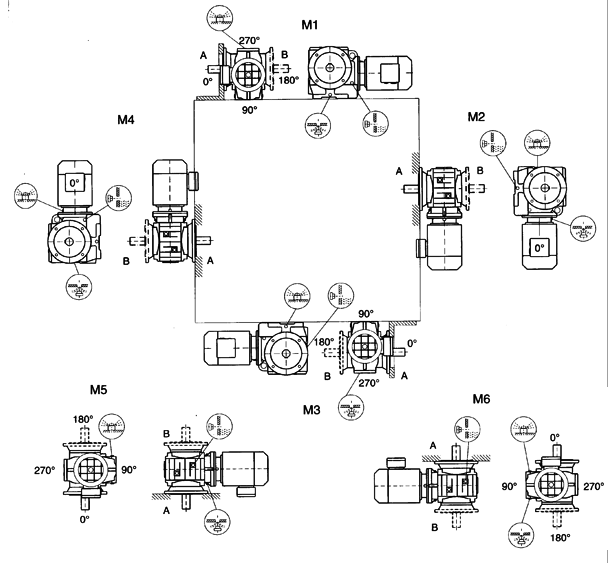

MNF/MNAF/MNAZ47-97安裝形式圖
