YCZJ系列斜齒輪－螺旋錐齒輪減速三相異步電動機簡介

使用條件

環境溫度：在-15℃～+40℃條件下額定運行。

海拔：不超過1000m。

額定頻率：50Hz。

接法：3kw及以下為Y，4KW及以上為接法。

工作方式：連續（S1）。

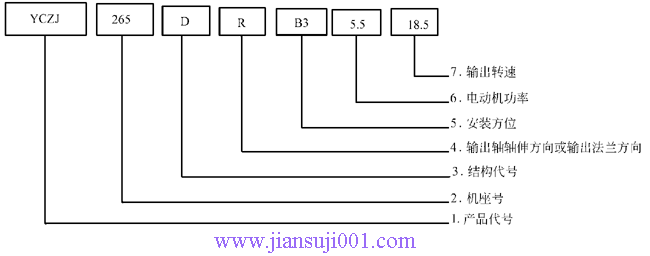

型號說明

YCZJ系列斜齒輪－螺旋錐齒輪減速三相異步電動機簡介

說明：

1、產品代號：本系列產品代號為YCZJ。

2、機座號：本系列產品共有11種機座號100、112、140、180、212、265、315、375、450、500、600。

3、結構代號：底腳結構代號D、法蘭結構代號F、軸裝式結構代號G、空心軸法蘭結構代號GF。

4、輸出軸軸伸方向或輸出法蘭方向：雙向?qū)嵭妮S輸出代號S、L向?qū)嵭妮S輸出、R向?qū)嵭妮敵�，空心軸時不標注，見安裝方位圖。

5、安裝方位：見安裝方位圖。

6、電動機功率：見選型參數表。

7、輸出轉速：見選型參數表。

潤滑

減速出廠前注入半流體鋰基減速機脂，注入量由安裝形式而定。更換時間為10000h。

選型指南

1、用戶根據實際工作制和負載性質參照服役系數表，選取服役系數。

2、服役系數確定后選擇機座號滿足下面關系式：f×Ma≤[M]

[M]服役系數為1時許用扭矩

Ma輸出扭矩

f服役系數

選型參數表中Ma＞[M]時，服役系數小于1（即0.8＜f＜1），只有在載荷平穩，無沖擊情況下，每天使用2小時以內方可選用。

3、根據選擇的機型號，負載轉矩主傳動比確定所需的電機功率。

4、根據具體情況選定安裝型式及出軸方向。

YCZJ系列斜齒輪－螺旋錐齒輪減速三相異步電動機許用扭矩表及安裝示意圖

服役系數表

每天工作小時	均勻平衡	負載性質（中等振動）	嚴重沖擊
2小時	1.00（1.00）	1.00（1.25）	1.25（1.50）
10小時	1.00（1.25）	1.25（1.50）	1.50（1.75）
24小時	1.25（1.50）	1.50（1.75）	1.75（2.00）

當每小時起動、停止次數平均在10次以上，請使用括號內數值（在電機允許范圍內）。

許用扭矩表

機型號	YCZJ100	YCZJ112	YCZJ140	YCZJ180	YCZJ212	YCZJ265	YCZJ315	YCZJ375	YCZJ450	YCZJ500	YCZJ600
許用扭矩　　　[M] 　�。∟.M）	185	375	670	1330	2500	3860	6620	11000	15800	22500	36000

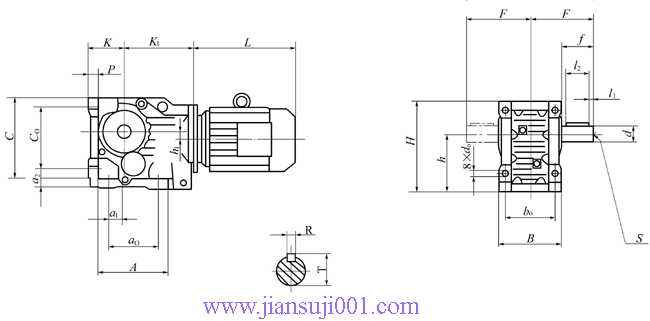

YCZJ100D--YCZJ450D（底腳安裝）

YCZJ系列斜齒輪－螺旋錐齒輪減速三相異步電動機

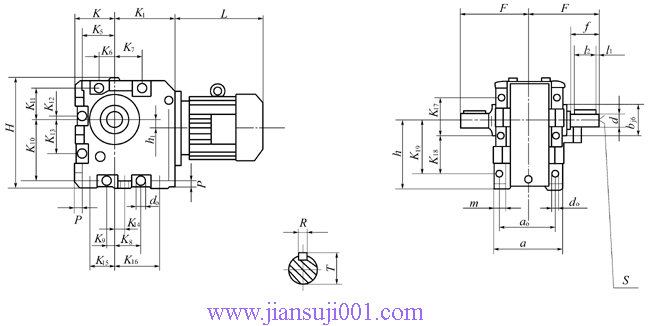

YCZJ500D--YCZJ600D（底腳安裝）

YCZJ系列斜齒輪－螺旋錐齒輪減速三相異步電動機

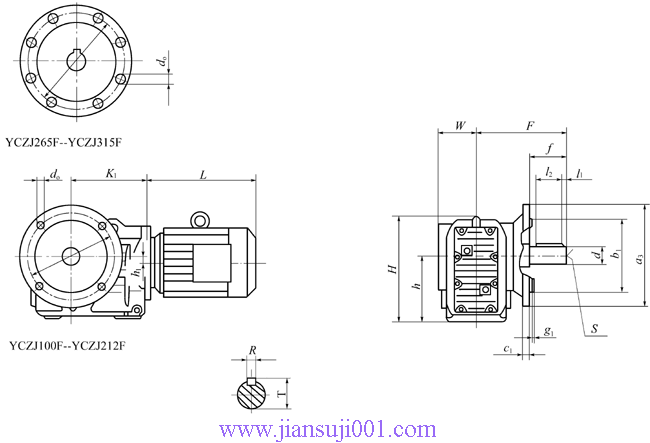

YCZJ100F--YCZJ315F(法蘭安裝）

YCZJ系列斜齒輪－螺旋錐齒輪減速三相異步電動機

YCZJ375F--YCZJ450F（法蘭安裝）

YCZJ系列斜齒輪－螺旋錐齒輪減速三相異步電動機

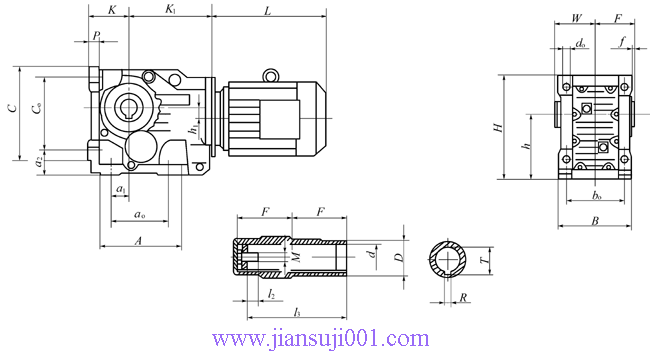

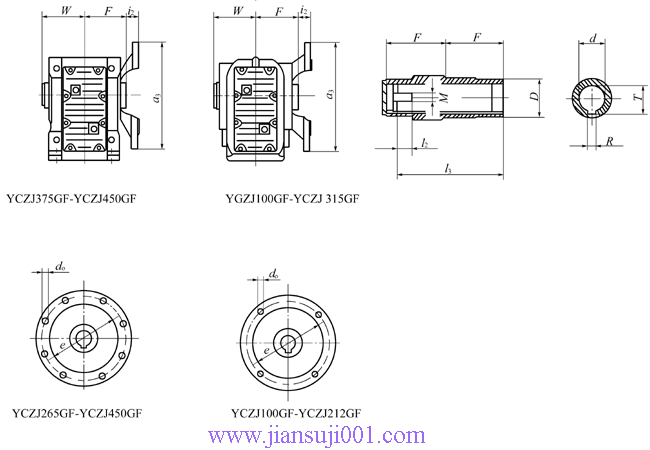

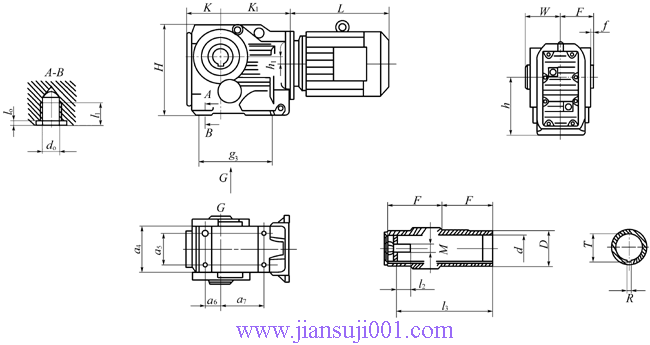

YCZJ100G--YCZJ315G、YCZJ100GF--YCZJ315GF（空心軸、空心軸法蘭安裝）

YCZJ系列斜齒輪－螺旋錐齒輪減速三相異步電動機

YCZJ375G--YCZJ450G、YCZJ375GF--YCZJ450GF（空心軸、空心軸法蘭安裝）

YCZJ系列斜齒輪－螺旋錐齒輪減速三相異步電動機

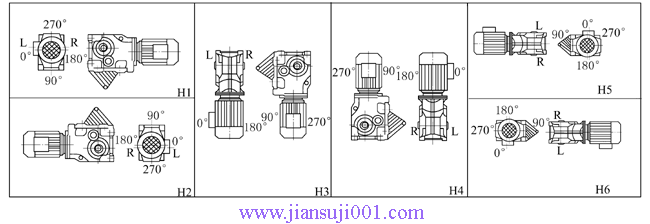

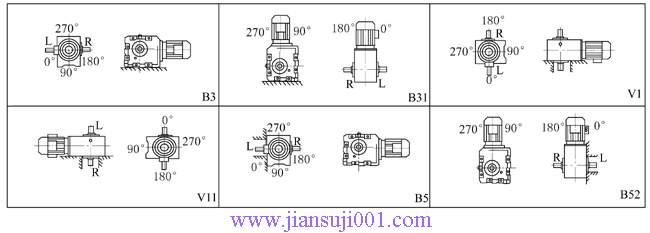

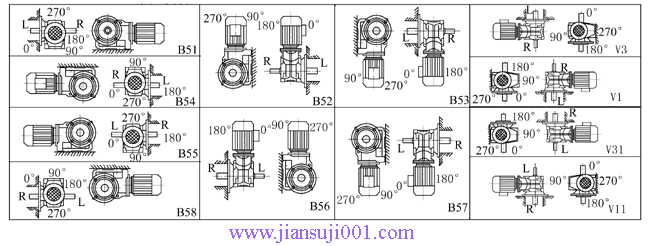

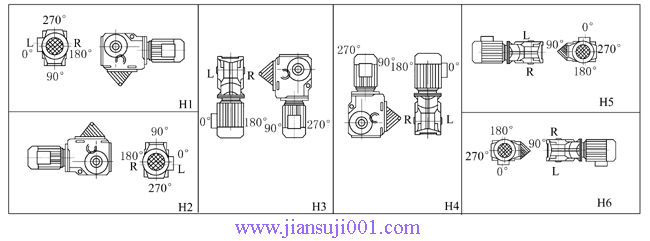

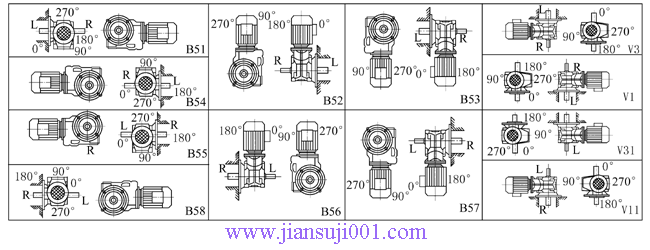

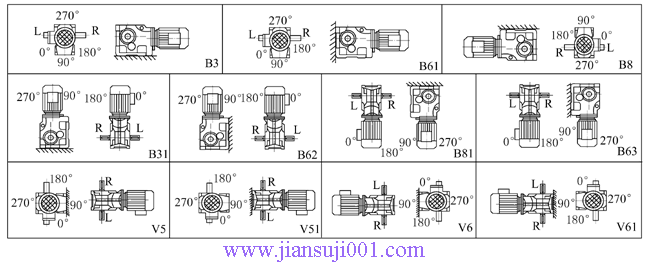

安裝方位中L、R表示輸出方向：0、90、180、270表示電機接線盒的位置。

YCZJ系列斜齒輪－螺旋錐齒輪減速三相異步電動機選型參數表（功率0.12～1.1kw)

選型參數表

功率 kw	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
0.12	10 11	105 96	YCZJ112D YCZJ112F YCZJ112G YCZJ112GF	YS6314
0.12	13 14 16 19 20 24 28 31 36 39 46 48 55 59 68 80 90 105 114	81 75 66 56 53 52 38 34 30 27 23 22 19 18 16 13 12 10 9	YCZJ100D YCZJ100F YCZJ100G YCZJ100GF	YS6314
功率 kw	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
0.18	6.0 7.0	264 96	YCZJ140D YCZJ140F YCZJ140G YCZJ140GF	YS7116
	9.1 11 12	174 144 132	YCZJ140D YCZJ140F YCZJ140G YCZJ140GF	YS6324
	6.6 7.2 8.3 9.6 10	240 220 191 165 158	YCZJ112D YCZJ112F YCZJ112G YCZJ112GF	YS7116
	10 11 13 15 16	158 144 122 106 99	YCZJ112D YCZJ112F YCZJ112G YCZJ112GF	YS6324
	8.2 8.9 10 12	193 178 158 132	YCZJ100D YCZJ100F YCZJ100G YCZJ100GF	YS7116
	12 14 16 18 19 23 27 30 35 37 44 46 53 57 65 77 86 101 109 126 148 166	132 113 99 88 83 75 59 53 45 43 36 34 30 28 24 21 18 16 15 13 11 10	YCZJ100D YCZJ100F YCZJ100G YCZJ100GF	YS6324
功率 kw	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
0.25	4.4 5.5 5.3 6.0	504 439 414 366	YCZJ180D YCZJ180F YCZJ180D YCZJ180GF	Y802-8
	4.6 4.9 5.7 6.5	477 448 385 338	YCZJ180D YCZJ180F YCZJ180G YCZJ180GF	YS7126
	5.5 6.3 6.6 7.6	399 349 333 289	YCZJ140D YCZJ140F YCZJ140G YCZJ140GF	Y802-8
	6.1 7.1 8.1 8.6	360 309 271 255	YCZJ140D YCZJ140F YCZJ140G YCZJ140GF	YS7126
	9.0 11 12 13	244 200 183 169	YCZJ140D YCZJ140F YCZJ140G YCZJ140GF	YS7114
	6.7 7.2 8.4 9.7 10	328 305 262 226 220	YCZJ112D YCZJ112F YCZJ112G YCZJ112GF	YS7126
	9.9 11 12 14 15	223 200 183 157 146	YCZJ112D YCZJ112F YCZJ112G YCZJ112GF	YS7114
	11 12 13 15 18	200 183 169 146 122	YCZJ100D YCZJ100F YCZJ100G YCZJ100GF	YS7126
	12 13 16 18 19 22 26 29 34 37 43 45 52 56 64 76 85 99 107 124 146 163 191 204	183 169 137 122 116 100 85 76 65 59 51 49 42 39 34 29 26 22 21 18 15 13 11 10	YCZJ100D YCZJ100F YCZJ100G YCZJ100GF	YS7114
功率 kw	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
0.37	3.9 4.1 4.6	834 739 707	YCZJ212D YCZJ212F YCZJ212G YCZJ212GF	Y90S-8
	4.6 5.2	707 625	YCZJ212D YCZJ212F YCZJ212G YCZJ212GF	Y801-6
	5.0 5.3 6.0 7.0	650 613 542 464	YCZJ180D YCZJ180F YCZJ180G YCZJ180GF	Y90S-8
	5.8 6.7 7.0 7.9	560 485 464 411	YCZJ180D YCZJ180F YCZJ180G YCZJ180GF	Y801-6
	6.3 6.6 7.6	516 493 428	YCZJ140D YCZJ140F YCZJ140G YCZJ140GF	Y90S-8
	7.3 8.3 8.8 10	445 392 369 325	YCZJ140D YCZJ140F YCZJ140G YCZJ142GF	Y801-6
	9.5 11 13 15 18	342 296 250 217 181	YCZJ140D YCZJ140F YCZJ140G YCZJ140GF	YS7124
	8.6 9.9 11 12	375 328 296 271	YCZJ112D YCZJ112F YCZJ112G YCZJ112GF	Y801-6
	10 11 13 15	325 296 250 217	YCZJ112D YCZJ112F YCZJ112G YCZJ112GF	YS7124
	16 18 22	203 181 148	YCZJ112D YCZJ112F YCZJ112G YCZJ112GF	YS7124
	16 19 20 24 28 31 36 39 46 48 55 59 68 80 90 105 114 132 155 173 203 217 257	203 171 163 135 116 145 90 83 71 68 59 55 48 41 36 31 29 25 21 19 16 15 13	YCZJ100D YCZJ100F YCZJ100G YCZJ100GF	YS7124
功率 kw	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
0.55	3.9 4.1 4.6	1239 1179 1051	YCZJ212D YCZJ212F YCZJ212G YCZJ212GF	Y90L-8
	4.6 5.2 5.5 6.1	1051 929 879 792	YCZJ212D YCZJ212F YCZJ212G YCZJ212GF	Y802-6
	5.0 5.3 6.0 7.0	966 912 805 690	YCZJ180D YCZJ180F YCZJ180G YCZJ180GF	Y90L-8
	5.8 6.7 7.0 7.9	888 721 690 612	YCZJ180D YCZJ180F YCZJ180G YCZJ180GF	Y802-6
	8.8 10 11 12 14	549 483 439 403 345	YCZJ180D YCZJ180F YCZJ180G YCZJ180GF	Y801-4
	7.3 8.3 8.8 10 12	662 582 549 483 403	YCZJ140D YCZJ140F YCZJ140G YCZJ140GF	Y802-6
	11 13 15 18	439 372 322 268	YCZJ140D YCZJ140F YCZJ140G YCZJ140GF	Y801-4
	13 15 16 18	375 322 302 268	YCZJ112D YCZJ112F YCZJ112G YCZJ112GF	Y801-4
	21 24 28 30	230 201 173 161	YCZJ112D YCZJ112F YCZJ112G YCZJ112GF	Y801-4
	23 27 31 36 38 45 47 54 58 67 79 89 104 112 130 153 171 200 214 254	210 179 156 134 127 107 103 90 83 72 61 54 47 43 37 32 28 24 22 19	YCZJ100D YCZJ100F YCZJ100G YCZJ100GF	Y801-4
功率 kw	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
0.75	3.9 4.4 4.8	1690 1498 1373	YCZJ265D YCZJ265F YCZJ265G YCZJ265GF	Y100L1-8
	4.6 5.4 5.9 6.6	1433 1220 1117 998	YCZJ212D YCZJ212F YCZJ212G YCZJ212GF	Y100L1-8
	5.2 5.5 6.1 7.1	1267 1198 1080 928	YCZJ212D YCZJ212F YCZJ212G YCZJ212GF	Y90S-6
	7.0 7.9 8.4 9.4	941 934 785 701	YCZJ212D YCZJ212F YCZJ212G YCZJ212GF	Y802-4
	6.7 7.0 7.9 9.3 10	984 942 834 709 659	YCZJ180D YCZJ180F YCZJ180G YCZJ180GF	Y90S-6
	9.0 10 11 12 14	732 659 599 549 471	YCZJ180D YCZJ180F YCZJ180G YCZJ180GF	Y802-4
	11 13 15	599 507 439	YCZJ140D YCZJ140F YCZJ140G YCZJ140GF	Y802-4
	18 20 23 24	366 329 286 275	YCZJ140D YCZJ140F YCZJ140G YCZJ140GF	Y802-4
	18 22 24 28 30 35 39 44	366 300 275 235 220 188 169 150	YCZJ112D YCZJ112F YCZJ112G YCZJ112GF	Y802-4
	31 36 39 46 48 55 59 68 80 90 105 114 132 155 173 203 217 257	213 185 169 143 137 120 112 97 82 73 63 58 50 43 38 32 30 26	YCZJ100D YCZJ100F YCZJ100G YCZJ100GF	Y802-4
功率 kw	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
1.1	3.8 4.4 4.8 5.4	2543 2197 2013 1790	YCZJ265D YCZJ265F YCZJ265G YCZJ265GF	Y100L2-8
	5.2 6.0 6.6 7.4	1859 1611 1464 1306	YCZJ265D YCZJ265F YCZJ265G YCZJ265GF	Y90L-6
	7.9 9.1 10	1224 1062 966	YCZJ265D YCZJ265F YCZJ265G YCZJ265GF	Y90S-4
	5.3 5.6 6.2 7.2	1824 1726 1559 1342	YCZJ212D YCZJ212F YCZJ212G YCZJ212GF	Y90L-6
	8.0 8.5 9.5 11 12	1208 1137 1017 879 805	YCZJ212D YCZJ212F YCZJ212G YCZJ212GF	Y90S-4
	6.8 7.2 8.1 9.5	1421 1325 1193 1017	YCZJ180D YCZJ180F YCZJ180G YCZJ180GF	Y90L-6
	10 11 12 14 16 18 19	966 879 805 690 604 537 509	YCZJ180D YCZJ180F YCZJ180G YCZJ180GF	Y90S-4
	13 14 16 18 20 23 24 29 32 36	743 690 604 537 483 420 403 332 302 268	YCZJ140D YCZJ140F YCZJ140G YCZJ140GF	Y90S-4
	25 29 30 35 40 45 48 54 64 72	387 332 322 276 242 215 201 178 151 134	YCZJ112D YCZJ112F YCZJ112GF YCZJ112GF	Y90S-4
	47 56 60 69 82 91 107 115 133 157 176 206 220 261	206 173 161 140 118 106 90 84 73 62 55 47 44 37	YCZJ100D YCZJ100F YCZJ100G YCZJ100GF	Y90S-4

YCZJ系列斜齒輪－螺旋錐齒輪減速三相異步電動機選型參數表（功率1.5～7.5kw)

選型參數表

功率 kw	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
1.5	4.9 5.8 6.2	2689 2272 2126	YCZJ315D YCZJ315F YCZJ315G YCZJ315GF	Y112M-8
	4.6 5.0 5.7	2865 2636 2312	YCZJ265D YCZJ265F YCZJ265G YCZJ265GF	Y112M-8
	5.2 6.0 6.6 7.4	2534 2197 1997 1781	YCZJ265D YCZJ265F YCZJ265G YCZJ265GF	Y100L-6
	8.0 9.2 10 11	1647 1433 1318 1198	YCZJ265D YCZJ265F YCZJ265G YCZJ265GF	Y90L-4
	6.2 7.2 7.9 9.0	2126 1830 1668 1464	YCZJ212D YCZJ212F YCZJ212G YCZJ212GF	Y100L-6
	8.1 8.6 9.6 11 12 14 16	1627 1532 1373 1198 1098 941 824	YCZJ212D YCZJ212F YCZJ212G YCZJ212GF	Y90L-6
	8.1 9.5 10 12	1627 1387 1318 1098	YCZJ180D YCZJ180F YCZJ180G YCZJ180GF	Y100L-6
	10 11 12 15 16 18 19 22 24 28 31 35	1318 1198 1098 879 824 732 694 599 549 471 425 376	YCZJ180D YCZJ180F YCZJ180G YCZJ180GF	Y90L-4
	18 20 23 25 29 32 37 40 47 52 59	732 659 573 527 454 412 256 329 280 253 223	YCZJ140D YCZJ140F YCZJ140G YCZJ140GF	Y90L-4
	36 40 45 48 54 65 72 84 89 103 116 120	375 329 293 275 244 203 183 157 148 128 114 109	YCZJ112D YCZJ112F YCZJ112G YCZJ112GF	Y90L-4
	60 70 82 92 108 116 134 158 177	220 185 161 143 122 114 98 83 74	YCZJ100D YCZJ100F YCZJ100G YCZJ100GF	Y90L-4
	10 11 12 15 16 18 19 22 24 28 31 35	1318 1198 1098 879 824 732 694 599 549 471 425 376	YCZJ180D YCZJ180F YCZJ180G YCZJ180GF	Y90L-4
	18 20 23 25 29 32 37 40 47 52 59	732 659 573 527 454 412 256 329 280 253 223	YCZJ140D YCZJ140F YCZJ140G YCZJ140GF	Y90L-4
	36 40 45 48 54 65 72 84 89 103 116 120	375 329 293 275 244 203 183 157 148 128 114 109	YCZJ112D YCZJ112F YCZJ112G YCZJ112GF	Y90L-4
	60 70 82 92 108 116 134 158 177	220 185 161 143 122 114 98 83 74	YCZJ100D YCZJ100F YCZJ100G YCZJ100GF	Y90L-4
功率 kw	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
2.2	24 29 32 36 39 46 51 58 62 73 80 92 106 112 132 145 167 192	805 670 604 536 496 420 379 332 312 265 242 210 182 173 146 133 116 101	YCZJ140D YCZJ140F YCZJ140G YCZJ140GF	Y100L1-4
	54 64 72 83 88 103 115 119 133 154	358 302 268 233 220 188 168 162 145 126	YCZJ112D YCZJ112F YCZJ112G YCZJ112GF	Y100L1-4
	107 133 157 176 206 220 261	181 145 143 123 94 88 74	YCZJ100D YCZJ100F YCZJ100G YCZJ100GF	Y100L-4
功率 kw	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
3.0	5.0 5.9 6.4 7.2 7.9	5272 4467 4118 3660 3336	YCZJ315D YCZJ315F YCZJ315G YCZJ315GF	Y132M-8
	6.6 7.7 8.4 9.3	3994 3423 3138 2834	YCZJ315D YCZJ315F YCZJ315G YCZJ315GF	Y132S-6
	9.8 12	2690 2197	YCZJ315D YCZJ315F YCZJ315G YCZJ315GF	Y100L2-4
	7.6 8.9 9.7 11	3468 2962 2717 2396	YCZJ265D YCZJ265F YCZJ265G YCZJ265GF	Y132S-4
	7.9 9.1 10 11 13 14 16 18 20 22 25	3336 2897 2636 2396 2028 1883 1647 1464 1318 1198 1054	YCZJ265D YCZJ265F YCZJ265G YCZJ265GF	Y100L2-4
	9.5 11 12 14 16 18 20 22 25 28 32 38	2775 2396 2197 1883 1647 1464 1318 1198 1054 941 824 694	YCZJ212D YCZJ212F YCZJ212G YCZJ212GF	Y100L2-4
	18 19 22 24 27 31 35 40 45	1464 1387 1198 1098 976 850 753 659 586	YCZJ180D YCZJ180F YCZJ180G YCZJ180GF	Y100L2-4
	36 39 46 51 58 62 73 80 92 106 112 132 145	732 670 573 517 454 425 361 329 286 249 235 200 182	YCZJ140D YCZJ140F YCZJ140G YCZJ140GF	Y100L2-4
	72 83 88 103 115 119 133 154 164 190 213	375 318 256 229 221 198 171 161 139 124	YCZJ112D YCZJ112F YCZJ112GF	Y100L2-4
	157 176 206 220 261	168 150 128 120 101	YCZJ100D YCZJ100F YCZJ100G YCZJ100GF	Y100L2-4
功率 kw	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
4.0	5.3 5.9 6.5	6629 5957 5407	YCZJ375D YCZJ375F YCZJ375G YCZJ375GF	Y160M1-8
	6.6 7.1 7.8 8.7	5325 4950 4506 4040	YCZJ375D YCZJ375F YCZJ375G YCZJ375GF	Y132M1-6
	6.4 7.2 7.9 8.7	5491 4881 4450 4040	YCZJ315D YCZJ315F YCZJ315G YCZJ315GF	Y160M1-8
	6.7 7.9 8.5 9.5 11	5245 4447 4135 3699 3195	YCZJ315D YCZJ315F YCZJ315G YCZJ315GF	Y132M-6
	9.9 12 13 14 16 17 19	3550 2929 2703 2510 2197 2067 1850	YCZJ315D YCZJ315F YCZJ315G YCZJ315GF	Y112M-4
	9.3 10 11 14 15 16 18 20	3779 3514 3198 2510 2343 2197 1952 1757	YCZJ265D YCZJ265F YCZJ265G YCZJ265GF	Y112M-4
	12 14 16 18 20 23 25 29 32 39	2929 2500 2197 1952 1757 1528 1406 1212 1098 902	YCZJ212D YCZJ212F YCZJ212G YCZJ212GF	Y112M-4
	22 24 28 31 35 40 46 49 55 62 70	1597 1464 1255 1134 1004 879 764 717 639 567 502	YCZJ180D YCZJ180F YCZJ180G YCZJ180GF	Y112M-4
	47 52 59 63 74 81 94 107 114 134 147 170 195	748 676 596 558 475 434 374 328 308 262 239 207 180	YCZJ140D YCZJ140F YCZJ140G YCZJ140GF	Y112M-4
功率 kw	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
5.5	4.7 5.8 7.1 7.8	10282 8332 6806 6195	YCZJ450D YCZJ450F YCZJ450G YCZJ450GF	Y160M2-8
	5.2 5.8 6.4 7.1 7.9 8.7 11	9293 8332 7550 6806 6117 5554 4393	YCZJ375D YCZJ375F YCZJ375G YCZJ375GF	Y160M2-8
	8.5 9.5 11 12	5685 5087 4393 4027	YCZJ315D YCZJ315F YCZJ315G YCZJ315GF
	10 12 13 14 16 17	4832 4027 3717 3452 3020 2843	YCZJ315D YCZJ315F YCZJ315G YCZJ315GF	Y132S-4
	12 14 15 17 18 20 23 25 30	4027 3452 3221 2843 2685 2416 2083 1933 1611	YCZJ265D YCZJ265F YCZJ265G YCZJ265GF	Y132S-4
	17 18 20 23 25 29 32 39 46 51	2843 2685 2416 2101 1933 1665 1510 1239 1050 948	YCZJ212D YCZJ212F YCZJ212G YCZJ212GF	Y132S-4
	32 36 46 49 56 62 71 80 90 106 116 132	1510 1330 1050 986 863 779 680 604 537 456 417 366	YCZJ180D YCZJ180F YCZJ180G YCZJ180GF	Y132S-4
	60 63 74 82 94 108 115 135 148 717 196	805 767 653 589 514 447 420 358 327 283 247	YCZJ140D YCZJ140F YCZJ140G YCZJ140GF	Y132S-4
功率 kw	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
7.5	4.6 5.7	14325 11560	YCZJ500D	Y160L-8
	6.1 7.6	10802 8486	YCZJ500D	Y160M-6
	6.4 7.8 9.6 10 12	10296 8448 6864 6590 5490	YCZJ450D YCZJ450F YCZJ450G YCZJ450GF	Y160M-6
	7.1 7.8 8.7 11	9280 8448 7574 5990	YCZJ375D YCZJ375F YCZJ375G YCZJ375GF	Y160M-6
	9.8 11 12 13 16 17 20	6724 5990 5490 5067 4118 3876 3295	YCZJ375D YCZJ375F YCZJ375G YCZJ375GF	Y132M-4
	10 12 13 14 16 17 20 22 25 29 34 39	6620 5491 5068 4707 4118 3876 3295 2995 2636 2272 1938 1670	YCZJ315D YCZJ315F YCZJ315G YCZJ315GF	Y132M-4
	15 17 18 20 23 25 30 34 37 42	4393 3876 3660 3295 2865 2636 2197 1938 1780 1570	YCZJ265D YCZJ265F YCZJ265G YCZJ265GF	Y132M-4
	23 25 29 32 39 46 51 57 64 74 82 89 99	2865 2636 2272 2059 1670 1433 1292 1156 1030 890 804 740 665	YCZJ212D YCZJ212F YCZJ212G YCZJ212GF	Y132M-4
	45 49 56 62 71 80 90 106 116 132 150 169 198	1464 1330 1177 1063 928 824 732 622 568 499 439 370 332	YCZJ180D YCZJ180F YCZJ180G YCZJ180GF	Y132M-4

YCZJ系列斜齒輪－螺旋錐齒輪減速三相異步電動機選型參數表（功率11～200kw)

功率 kw	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
11	5.7	16955	YCZJ500D	Y180L-8
	6.1 7.6	15844 12717	YCZJ500D	Y160L-6
	9.1 11	10620 8786	YCZJ500D	Y160M-4
	5.9 7.2 7.9 9.0	15800 13423 12234 10738	YCZJ450D YCZJ450F YCZJ450G YCZJ450GF	Y180L-8
	6.4 7.8 9.6 10 12	15100 12390 10067 9665 8054	YCZJ450D YCZJ450F YCZJ450G YCZJ450GF	Y160L-6
	9.6 12 14 16	10067 8054 6903 6040	YCZJ450D YCZJ450F YCZJ450G YCZJ450GF	Y160M-4
	11 12 13 16 18 20	8786 8054 7434 6040 5369 4832	YCZJ375D YCZJ375F YCZJ375G YCZJ375GF	Y160M-4
	13 14 16 17 20 22 25 29 34 39	7434 6620 6040 5685 4832 4393 3866 3332 2843 2478	YCZJ315D YCZJ315F YCZJ315G YCZJ315GF	Y160M-4
	20 23 25 30 34 38 42 47 52 58 64	4832 4202 3866 3222 2843 2543 2301 2056 1859 1666 1510	YCZJ265D YCZJ265F YCZJ265G YCZJ265GF	Y160M-4
	33 39 46 52 58 64 74 83 90 100 115 129 144 174 200	2929 2478 2101 1859 1666 1510 1306 1156 1074 966 840 749 671 555 483	YCZJ212D YCZJ212F YCZJ212G YCZJ212GF	Y160M-4
	62 71 81 91 107 117 133 151 170 199	1559 1330 1193 1062 903 826 727 640 569 486	YCZJ180D YCZJ180F YCZJ180G YCZJ180GF	Y160M-4
功率 kw	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
15	6.6	19968	YCZJ600D	Y180L-6
	7.6	17340	YCZJ500D	Y180L-6
	9.2 12	14325 10983	YCZJ500D	Y160L-4
	7.9 9.7 11 12 14	16682 13587 11980 10982 7414	YCZJ450D YCZJ450F YCZJ450G YCZJ450GF	Y180L-6
	9.7 12 15 16 18	16682 10982 8786 8237 7322	YCZJ450D YCZJ450F YCZJ450G YCZJ450GF	Y160L-4
	11 12 13 16 18 21 23 27 31	11981 11000 10138 8237 7322 6276 5730 4881 4551	YCZJ375D YCZJ375F YCZJ375G YCZJ375GF	Y160L-4
	16 18 20 22 26 29 34 39 45 47 50	8237 7322 6620 5990 5069 4544 3876 3379 2929 2804 2636	YCZJ315D YCZJ315F YCZJ315G YCZJ315GF	Y160L-4
	30 35 38 43 47 52 59 65 77 88	4393 3860 3468 3065 2804 2534 2234 2028 1712 1498	YCZJ265D YCZJ265F YCZJ265G YCZJ265GF	Y160L-4
	47 52 59 65 75 84 91 101 116 131 146 176 202	2804 2534 2234 2028 1757 1569 1448 1305 1136 1006 903 749 652	YCZJ212D YCZJ212F YCZJ212G YCZJ212GF	Y160L－4
功率 kw	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
18.5	6.6 7.9	24627 20575	YCZJ600D	Y200L1-6
	9.9 12	16418 13545	YCZJ600D	Y180M－4
	12 15 18	13545 10837 9030	YCZJ500D	Y180M－4
	9.7 11 12 14	17485 14776 13545 11610	YCZJ450D YCZJ450F YCZJ450G YCZJ450GF	Y200L1-6
	12 15 16 18 21 24 27 31 39	13545 10836 10159 9030 7740 6773 6020 5243 4168	YCZJ450D YCZJ450F YCZJ450G YCZJ450GF	Y180M-4
	13 16 18 21 23 27 31 36 40 47 53	12503 10159 9030 7740 7067 6020 5243 4515 4064 3458 3067	YCZJ375D YCZJ375F YCZJ375G YCZJ375GF	Y180M-4
	20 22 26 29 35 40 45 47 51 56 65 74 88 100 109 125 147 169	8127 7388 6252 5605 4644 4064 3612 3458 3187 2903 2500 2197 1847 1625 1491 1300 1106 962	YCZJ315D YCZJ315F YCZJ315G YCZJ315GF	Y180M-4
	35 48 53 59 65 77	4644 3386 3067 2755 2500 2110	YCZJ265D YCZJ265F YCZJ265G YCZJ265GF	Y180M-4
	88 106 122	1847 1533 1332	YCZJ265D YCZJ265F YCZJ265G YCZJ265GF	Y180M-4
	59 65 75 84 101 131 147 177 203	2755 2500 2167 1935 1609 1240 1106 918 800	YCZJ212D YCZJ212F YCZJ212G YCZJ212GF	Y180M-4
功率 kw	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
22	6.6 7.9	29287 24467	YCZJ600D	Y200L2-6
	9.9 12 15	19524 16108 12886	YCZJ600D	Y180L-4
	12 15 18	16108 12886 10738	YCZJ500D	Y180L-4
	9.7 11 12 14 16	19927 17572 16108 13807 12080	YCZJ450D YCZJ450F YCZJ450G YCZJ450GF	Y200L2-6
	12 15 16 18 21 24 27 31 39	16108 12886 12080 10738 9204 8054 7159 6235 4956	YCZJ450D YCZJ450F YCZJ450G YCZJ450GF	Y180L-4
	16 18 21 23 27 31 36 40 47 53 61 69	12080 10738 9204 8404 7159 6235 5369 4832 4113 3647 3169 2800	YCZJ375D YCZJ375F YCZJ375G YCZJ375GF	Y180L-4
	26 29 35 40 45 47 51 56 65 74 88 100 109 125 147 169	7434 6665 5523 4832 4295 4113 3790 3452 2974 2612 2197 1933 1773 1546 1315 1144	YCZJ315D YCZJ315F YCZJ315G YCZJ315GF	Y180L-4
	48 53 59 65 77 88 106 122 141 168	4027 3647 3276 2974 2510 2197 1824 1584 1370 1150	YCZJ265D YCZJ265F YCZJ265G YCZJ265GF	Y180L-4
	75 84 101 117 131 147 177 203	2577 2300 1914 1652 1476 1315 1092 952	YCZJ212D YCZJ212F YCZJ212G YCZJ212GF	Y180L-4
功率 kw	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
30	10 12 15 18	26358 21965 17572 14643	YCZJ600D	Y200L-4
	15 18 23	17572 14643 11460	YCZJ500D	Y200L-4
	15 16 18 21 24 27 31 39 47 53 61	17572 16474 14643 12550 10983 9762 8503 6758 5608 4973 4320	YCZJ450D YCZJ450F YCZJ450G YCZJ450GF	Y200L-4
	21 23 27 31 37 41 47 53 62	12550 11460 9762 8503 7124 6429 5608 4973 4250	YCZJ375D YCZJ375F YCZJ375G YCZJ375GF	Y200L-4
	35 40 47 51 56 65 74 88 100 109 125 148 169	7530 6589 5608 5168 4707 4055 3562 2995 2636 2418 2109 1780 1559	YCZJ315D YCZJ315F YCZJ315G YCZJ315GF	Y200L-4
	59 66 78 89 106 123 141 169	4467 3994 3379 2962 2487 2143 1869 1559	YCZJ265D YCZJ265F YCZJ265G YCZJ265GF	Y200L-4
功率 kw	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
37	10 12 15 18	32508 27090 21672 18060	YCZJ600D	Y225S-4
	15 18 23 28 35	21672 18060 14134 11610 9288	YCZJ500D	Y225S-4
	16 18 21 24 27 31 39 47	20318 18060 15480 13545 12040 10487 8335 6917	YCZJ450D YCZJ450F YCZJ450G YCZJ450GF	Y225S-4
	27 31 37 41 47 53 62 70 83 102 115 137 169	12040 10487 8786 7929 6917 6134 5243 4644 3917 3187 2827 2373 1924	YCZJ375D YCZJ375F YCZJ375G YCZJ375GF	Y225S-4
	40 47 51 56 65 74 88 100 109 125 148 169	8127 6917 6374 5805 5000 4393 3694 3250 2982 2600 2197 1924	YCZJ315D YCZJ315F YCZJ315G YCZJ315GF	Y225S-4
功率 kw	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
45	10 12 15 18	39537 32948 26358 21965	YCZJ600D	Y225M-4
	15 18 23 28 35 42	26358 21965 17190 14120 11296 9414	YCZJ500D	Y225M-4
	21 24 27 31 39 47 53 61 69 80	18827 16474 14643 12754 10138 8412 7460 6482 5730 4942	YCZJ450D YCZJ450F YCZJ450G YCZJ450GF	Y225M-4
	31 37 41 47 53 62 70 83 102 115 137 169	12754 10686 9643 8412 7460 6377 5648 4764 3876 3438 2886 2340	YCZJ375D YCZJ375F YCZJ375G YCZJ375GF	Y225M-4
	51 56 65 74 88 100 109 125 148 169	6374 5805 5000 4393 3694 3250 2982 2600 2197 1924	YCZJ315D YCZJ315F YCZJ315G YCZJ315GF	Y225M-4
功率 kw	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
55	12 15 18 22 26	40269 35017 26846 21965 18586	YCZJ600D	Y250M-4
	18 23 28 35 43	26846 21010 17258 13807 11238	YCZJ500D	Y250M-4
	24 27 32 39 47 53 62 69 80 99 117	20135 17897 15100 12390 10282 9118 7794 7003 6040 4880 4130	YCZJ450D YCZJ450F YCZJ450G YCZJ450GF	Y250M-4
	37 47 53 62 70 83 103 115 137 170	13060 10282 9118 7794 6903 5822 4692 4202 3527 2843	YCZJ375D YCZJ375F YCZJ375G YCZJ375GF	Y250M-4
功率 kw	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
75	15 18 22 26 32 39 46	43930 36608 29952 25344 20592 16896 14325	YCZJ600D	Y280S-4
	23 28 36 43 53 66	28650 23534 18304 15324 12433 9984	YCZJ500D	Y280S-4
	39 47 54 62 69 81 99 117	16896 14020 12203 10628 9550 8135 6656 5632	YCZJ450D YCZJ450F YCZJ450G YCZJ450GF	Y280S-4
	53 62 70 83 103 116 138 171	12433 10628 9414 7939 6398 5680 4775 3854	YCZJ375D YCZJ375F YCZJ375G YCZJ375GF	Y280S-4
功率 kw	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
90	18 22 26 32 39 46 57 67	43930 35943 30413 24710 20275 17190 13873 11802	YCZJ600D	Y280M-4
	28 36 43 53 66 83	28240 21965 18389 14920 11980 9527	YCZJ500D	Y280M-4
	39 47 54 62 69 81 99 117	20275 16824 14643 12754 11460 9762 7987 6758	YCZJ450D YCZJ450F YCZJ450G YCZJ450GF	Y280M-4
	62 70 83 103 116 138 171	12754 11296 9527 7677 6818 5730 4624	YCZJ375D YCZJ375F YCZJ375G YCZJ375GF	Y280M-4
功率 kw	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
110	22 26 32 39 47 58 67 83	43930 37172 30202 24781 20563 16663 14425 11644	YCZJ600D	Y315S-4
	36 54 66 83	26846 17897 14643 11644	YCZJ500D	Y315S-4
	62 70 81 100 117	15588 13807 11932 9665 8360	YCZJ450D YCZJ450F YCZJ450G YCZJ450GF	Y315S-4
功率 kw	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
132	26 32 39 47 58 67 83	44606 36242 29737 24676 19996 17310 13973	YCZJ600D	Y315M-4
	54 66 83	21477 17572 13973	YCZJ500D	Y315M-4
	62 70 81 100 117	18706 16568 14318 11598 9912	YCZJ450D YCZJ450F YCZJ450G YCZJ450GF	Y315M-4
功率 kw	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
160	32 47 58 67 83	43930 29910 24237 20982 16937	YCZJ600D	Y315L1-4
	66 83	21299 16937	YCZJ500D	Y315L1-4
	81 100 117	17355 14058 12015	YCZJ450D YCZJ450F YCZJ450G YCZJ450GF	Y315L1-4
功率 kw	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
200	47 58 67 83	37387 30297 26227 22171	YCZJ600D	Y315L2-4
200	100 117	17572 15019	YCZJ450D YCZJ450F YCZJ450G YCZJ450GF	Y315L2-4

YCZJ100D、YCZJ112D、YCZJ140D、YCZJ180D、YCZJ212D、YCZJ265D、YCZJ315D、YCZJ375D、YCZJ450D、YCZJ500D、YCZJ600D系列斜齒輪－螺旋錐齒輪減速三相異步電動機外形及安裝尺寸

YCZJ100D-YCZJ450D 底腳安裝

機座號	h	a0	c0	a2	d0	d	s	l1	T	A	B	k1	F	L
機座號	h	b0	a1	k	d0	f	s	l2	R	C	H	p	h1	L
YCZJ100D	100	110	115	32	11	25k6	M10	5	28	143	120	158	110	參照電機尺寸
YCZJ100D	100	100	28	63	11	50	M10	40	8	150	164	16	8.5
YCZJ112D	112	130	130	37	11	30k6	M10	3.5	33	162	145	195	135
YCZJ112D	112	120	35	71	11	60	M10	50	8	170	186	18	7.2
YCZJ140D	140	120	160	45	13.5	40k6	M16	5	43	170	170	208	171
YCZJ140D	140	140	30	90	13.5	80	M16	70	12	203	228	24	20
YCZJ180D	180	150	200	55	17.5	50k6	M16	10	53.5	208	200	230	206
YCZJ180D	180	165	40	112	17.5	100	M16	80	14	263	288	27	31.3
YCZJ212D	212	180	233	70	22	60m6	M20	5	64	260	230	286	240
YCZJ212D	212	180	55	132	22	120	M20	110	18	305	340	32	25.9
YCZJ265D	265	240	295	75	26	70m6	M20	7.5	74.5	294	290	306	291
YCZJ265D	265	240	75	160	26	140	M20	125	20	372	417	36	32.3
YCZJ315D	315	280	360	95	33	90m6	M24	5	95	380	340	409	347
YCZJ315D	315	270	95	200	33	170	M24	160	25	448	503	40	52
YCZJ375D	375	350	420	110	39	110m6	M24	15	116	445	400	458	418
YCZJ375D	375	330	115	225	39	210	M24	180	28	526	592	45	53
YCZJ450D	450	380	500	130	39	120m6	M24	5	127	495	500	495	457
YCZJ450D	450	420	140	280	39	210	M24	200	32	634	705	50	71.7

YCZJ500D-YCZJ600D 底腳安裝

機座號	a0	P	h	m	k	k6	k9	k12	k15	k18	d 0	s	d	l2	L
				F	k1	k7	k10	k13	k16				f	T
	b	a	h1	H	k5	k8	k11	k14	k17	k19			l1	R
YCZJ500D	480	50	500-1	100	315	115	70	22	200	115	33	M30	140m6	220	參　　照　　電　　機　　尺　　寸
				555	525	210	450	250	340				250	148
	200	580	87	785	265	210	220	70	155	385			15	36
YCZJ600D	540	60	600-1	110	335	135	60	5	215	150	39	M30	160m6	280
				637	625	250	550	305	405				300	169
	230	640	85	930	305	250	250	95	160	460			10	40

YCZJ100F、YCZJ112F、YCZJ140F、YCZJ180F、YCZJ212F、YCZJ265F、YCZJ315F、YCZJ375F、YCZJ450F系列斜齒輪－螺旋錐齒輪減速三相異步電動機外形及安裝尺寸

YCZJ100F……系列斜齒輪－螺旋錐齒輪減速三相異步電動機外形及安裝尺寸

YCZJ100F-YCZJ315F 法蘭安裝

機座號	a3	b1	c1	e	g1	h1	F	H	k1	d0	h	w	d	f	l1	l2	T	R	s	L
YCZJ100F	160	110j6	10	130	3.5	8.5	134	164	158	9	100	57.5	25k6	50	5	40	28	8	M10	參　　照　　電　　機　　尺　　寸
YCZJ112F	200	130j6	12	165	3.5	7.2	160	185	195	11	112	72	30k6	60	3.5	50	33	8	M10
YCZJ140F	250	180j6	15	215	4	20	193	226	208	13.5	140	86.5	40k6	80	5	70	43	12	M16
YCZJ180F	300	230j6	16	265	4	31.3	242	286	230	13.5	180	101	50k6	100	10	80	53.5	14	M16
YCZJ212F	350	250h6	18	300	5	25.9	270	338	286	17.5	212	138	60m6	120	5	110	64	18	M20
YCZJ265F	450	350h6	22	400	5	32.3	332	414	306	17.5	265	171	70m6	140	7.5	125	74.5	20	M20
YCZJ315F	450	350h6	22	400	5	52	386	500	409	17.5	315	175	90m6	170	5	160	95	25	M24

YCZJ100F……系列斜齒輪－螺旋錐齒輪減速三相異步電動機外形及安裝尺寸

YCZJ375F-YCZJ450F 法蘭安裝

機座號	a3	b1	c1	e	g1	h1	F	H	k1	d0	h	w	d	f	l1	l2	T	R	S	L
YCZJ375F	550	450h6	25	500	5	53	466	592	458	17.5	375	203	110m6	210	5	180	116	28	M24	按電機尺寸
YCZJ450F	660	550h6	28	600	6	71.7	520	705	495	22	450	250	120m6	210	5	200	127	32	M24	按電機尺寸

YCZJ100G、YCZJ112G、YCZJ140G、YCZJ180G、YCZJ212G、YCZJ265G、YCZJ315G、YCZJ375G、YCZJ450G系列斜齒輪－螺旋錐齒輪減速三相異步電動機外形及安裝尺寸

YCZJ100G……系列斜齒輪－螺旋錐齒輪減速三相異步電動機外形及安裝尺寸

YCZJ100G-YCZJ315G 軸裝

機座號	h	a5	a7	d0	l0	d	12	T	M	a4	k	H	F	W	L
機座號	h	a6	a7	l1	l0	D	13	R	M	g3	k1	H	f	h1	L
YCZJ100G	100	60	82	M10	4	30H7	17	33. 3	M10	95	71	165	60	63	參照電機尺寸
YCZJ100G	100	35	82	20	4	45	105	8	M10	147	158	165	2.5	8.5
YCZJ112G	112	70	100	M10	4	35H7	22	38.3	M12	104	77	185	75	78
YCZJ112G	112	40	100	20	4	50	132	10	M12	170	195	185	3	7.2
YCZJ140G	140	88	110	M12	5	40H7	29	43.3	M16	124	94	226	90	94
YCZJ140G	140	42	110	25	5	55	156	12	M16	182	208	226	3.5	20
YCZJ180G	180	102	122	M16	6	50H7	32	53.8	M16	146	109	286	105	108
YCZJ180G	180	48	122	32	6	70	183	14	M16	204	230	286	4	31.3
YCZJ212G	212	118	160	M16	6	60H7	36	64.4	M20	170	132	340	120	123
YCZJ212G	212	65	160	32	6	85	210	18	M20	275	286	340	4	25.9
YCZJ265G	265	160	165	M20	6	70H7	34	74.9	M24	226	158	417	150	153
YCZJ265G	265	83	165	36	6	95	270	20	M24	298	306	417	4	32.3
YCZJ315G	315	190	190	M24	6	90H7	40	95.4	M24	266	196	503	175	178
YCZJ315G	315	100	190	44	6	118	313	25	M24	370	409	503	2.5	52

YCZJ100G……系列斜齒輪－螺旋錐齒輪減速三相異步電動機外形及安裝尺寸

YCZJ375G-YCZJ450G 軸裝

機座號	h	a0	c0	a2	d0	d	l2	T	M	B	H	F	W	A	p	L
機座號	h	b0	a1	k	d0	D	l3	R	M	k1	H	f	h1	C	p	L
YCZJ375G	375	350	420	110	39	100H7	38	106.4	M24	400	592	205	208	445	45	參照電機尺寸
YCZJ375G	375	330	115	225	39	135	373	28	M24	458	592	2.5	53	526	45
YCZJ450G	450	380	500	130	39	120H7	36	127.4	M24	500	705	250	253	495	50
YCZJ450G	450	420	140	280	39	155	460	32	M24	495	705	0	71.7	634	50

YCZJ100GF、YCZJ112GF、YCZJ140GF、YCZJ180GF、YCZJ212GF、YCZJ265GF、YCZJ315GF、YCZJ375GF、YCZJ450GF系列斜齒輪－螺旋錐齒輪減速三相異步電動機外形及安裝尺寸

YCZJ100GF……系列斜齒輪－螺旋錐齒輪減速三相異步電動機外形及安裝尺寸

YCZJ100GF-YCZJ450GF 空心軸法蘭裝

機座號	a3	d	D	i2	l2	l3	F	W	T	R	d0	e	M
YCZJ100GF	160	30H7	45	24	17	105	60	63	33.3	8	9	130	M10
YCZJ112GF	200	35H7	50	25	22	132	75	78	38.3	10	11	165	M12
YCZJ140GF	250	40H7	55	23	29	156	90	94	43.3	12	13.5	215	M16
YCZJ180GF	300	50H7	70	37	32	183	105	108	53.8	14	13.5	265	M16
YCZJ212GF	350	60H7	85	30	36	210	120	123	64.4	18	17.5	300	M20
YCZJ265GF	450	70H7	95	41.5	34	270	150	153	74.9	20	17.5	400	M20
YCZJ315GF	450	90H7	118	41	40	313	175	178	95.4	25	17.5	400	M24
YCZJ375GF	550	100H7	135	51	38	373	205	208	106.4	28	17.5	500	M24
YCZJ450GF	660	120H7	155	60	36	460	250	253	127.4	32	22	600	M24

YCZJ系列斜齒輪－螺旋錐齒輪減速三相異步電動機扭矩臂尺寸

扭矩臂

機座號	b3	β	p	i	h0	R	h	d1	d2	L1-0.3	L2
YCZJ100G	23.5	60°	10	20	140	22.5	100	10.4±0.1	26H13	36	31
YCZJ112G	30	55°	12	20	160	22.5	112	10.4±0.1	26H13	36	31
YCZJ140G	45	55°	13	25	200	29	140	16.4±0.08	36H13	60	54
YCZJ180G	52.5	60°	14	25	250	29	180	16.4±0.08	36H13	60	54
YCZJ212G	60	60°	16	30	300	41	212	25±0.08	52H13	80	72
YCZJ265G	70	50°	17	40	350	41	265	25±0.08	52H13	100	92
YCZJ315G	74	55°	20	45	450	41	315	40±0.08	52H13	100	92

頁次：1/2 每頁10條共12條信息分頁：[1][2]
