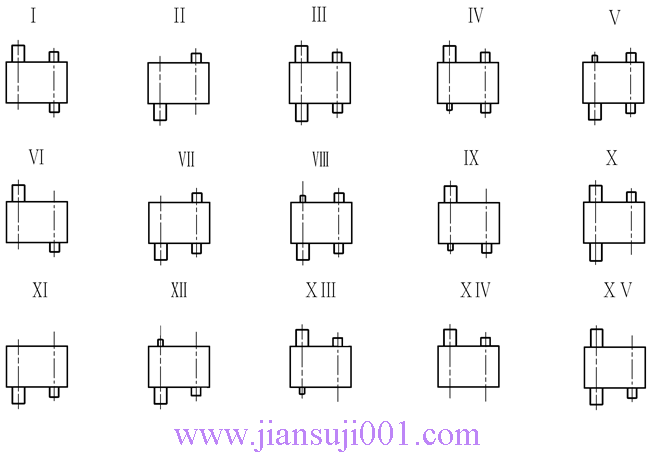

    JB/T10244-2001中有單級、兩級、三級傳動型式的JPT漸開線圓柱齒輪減速器。每種傳動型式各有Ⅰ～XV種裝配型式。該減速器用于建材行業，以及礦山、冶金、化工和輕工等機械設備的傳動中。工作環境溫度為-40～45℃，低于8℃時需增設加熱裝置，高于35℃時增設冷卻裝置。高速軸轉速不大于1000r/min .適用于正反兩向運轉。減速器在安裝使用之前或停機超過4h必須進行空負荷運轉，在確認噪聲、振動、潤滑正常情況下方可加載使用。負荷運轉時箱體內潤滑油的溫升不得高于35℃，軸承溫升不得高于40℃。

9753

JPT900（3）

30（28）

990（1050）

680

11890

JPT1000（3）

34

1135

733

16670

9753

JPT900（3）

30（28）

990（1050）

680

11890

JPT1000（3）

34

1135

733

16670



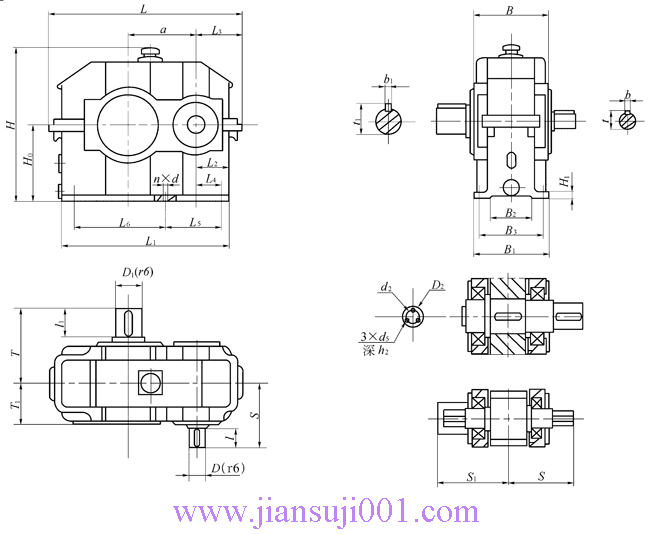

型號	中心距
JPT（1）	400	500	600	700	800	900	1000

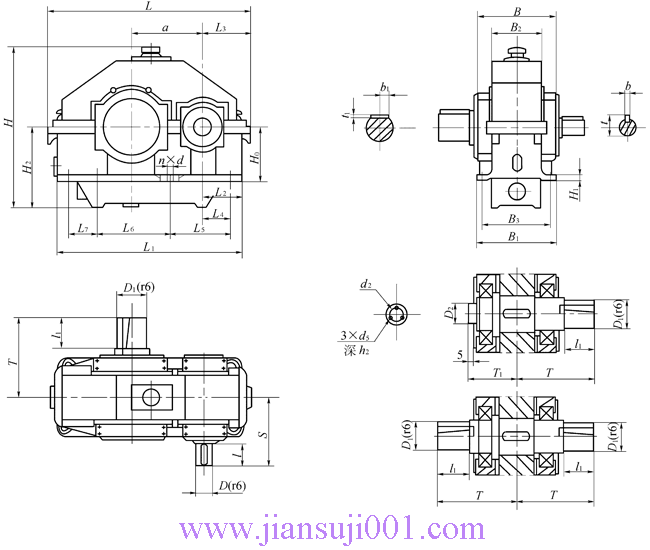

型號	中心距
JPT（2）	低速級a2	450	500	600
	高速級a1	300	350	400
	總中心距a	750	850	1000

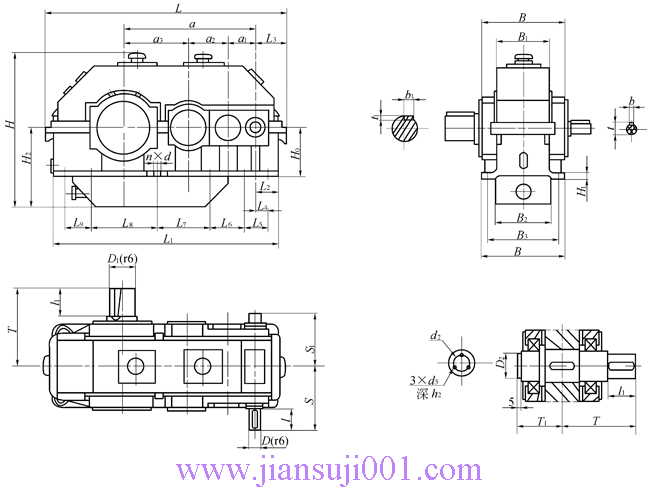

型號	中心距
JPT（2）	低速級a1	350	450	500	600	700	800	900	1000
	中間級a2	250	300	350	400	450	500	600	700
	高速級a1	150	200	250	260	300	350	400	450
	總中心距a	750	950	1100	1250	1450	1650	1900	2150

傳動比代號	1	2	3	4	5	6	7	8
單級	2	2.24	2.5	2.8	3.15	3.55	4	4.5
雙級	7.1	8	9	10	11.2	12.5	14	16
三級	40	45	50	56	63	71	80	90

傳動比代號	9	10	11	12	13	14	15	16
單級	5	5.6	6.3
雙級	18	20	22.4	25	28	31.5	35.5
三級	100	112	125	140	160	180	200	224

注：減速器的傳動比與公稱傳動比的相對誤差，單級不大于3%，雙級不大于4%，三級不大于4.2%。

公稱傳動比i	轉速/r·min-1		JPT型減速器中心距a/mm
			400	500	600	700	800	900	1000
	n1	n2	許用輸入功率P1/KW
2	500 750 1000	250 375 500	361 542 723	706 1059 1413	1220 1831 2441	1938 2908 3877	2893 4340 5787	4120 6180 8240	5652 8478 11304
2.24	500 750 1000	223 333 446	321 482 643	628 942 1256	1085 1628 2170	1723 2585 3447	2572 3859 5145	3663 5495 7327	5025 7538 10050
2.5	500 750 1000	200 300 400	284 427 569	556 834 1112	961 1441 1922	1526 2289 3052	2278 3417 4556	3243 4865 6487	4449 6673 8898
2.8	500 750 1000	179 268 357	249 373 498	486 730 973	841 1261 1682	1335 2003 2671	1993 2990 3987	2838 4257 5677	3893 5840 7787
3.15	500 750 1000	159 238 317	215 322 430	420 630 840	726 1089 1452	1158 1730 2306	1721 2582 3443	2451 3677 4903	3362 5044 6725
3.55	500 750 1000	141 211 282	184 276 368	359 539 718	621 931 1242	986 1479 1972	1472 2208 2944	2096 3144 4192	2876 4313 5751
4	500 750 1000	125 188 250	156 234 312	299 457 610	527 791 1054	837 1256 1675	1250 1875 2500	1780 2670 3560	2441 3662 4883
4.5	500 750 1000	111 167 222	132 198 264	213 348 515	445 668 891	707 1061 1415	1056 1585 2113	1504 2256 3009	2063 3095 4227
5	500 750 1000	100 150 200	106 169 226	169 269 441	381 572 763	605 908 1211	904 1356 1808	1287 1931 2575	1766 2649 3532
5.6	500 750 1000	89 134 179	85 134 186	123 200 371	283 457 640	509 764 1019	760 1141 1521	1083 1625 2167	1486 2229 2972
6.3	500 750 1000	79 119 159	62 98 137	83 140 290	211 340 472	423 635 847	632 949 1265	900 1351 1801	1235 1853 2471

公稱傳 動比i	轉速/r·min-1		JPT型減速器中心距a/mm
			400	500	600
	n1	n2	許用輸入功率P1/KW
7.1	500 750 1000	70 105 140	133 200 267	183 274 366	316 474 633
8	500 750 1000	63 94 125	113 170 226	155 233 311	268 403 537
9	500 750 1000	56 83 110	100 151 201	138 207 276	239 358 478
10	500 750 1000	50 75 100	90 136 181	124 186 248	215 322 430
11.2	500 750 1000	45 67 89	81 121 162	111 166 222	192 288 384
12.5	500 750 1000	40 60 80	72 108 145	99 149 199	172 258 344
14	500 750 1000	36 54 71	61 92 123	84 126 169	153 219 292
16	500 750 1000	31 47 63	53 80 107	78 110 147	134 191 255

公稱傳 動比i	轉速/r·min-1		JPT型減速器中心距a/mm
			400	500	600
	n1	n2	許用輸入功率P1/KW
18	500 750 1000	28 42 56	47 71 95	65 98 131	119 170 227
20	500 750 1000	25 38 50	42 64 86	57 88 118	94 147 204
22.4	500 750 1000	22 33 45	31 48 67	43 66 94	68 105 150
23	500 750 1000	20 30 40	27 43 59	38 59 84	60 95 135
28	500 750 1000	13 27 36	21 33 45	29 45 64	45 70 102
31.5	500 750 1000	16 24 32	19 29 40	26 39 56	39 63 89
35.5	500 750 1000	14 21 28	13 21 35	18 28 41	28 44 61

公稱傳 動比i	轉速/r·min-1			JPT型減速器中心距a/mm
			350	450	500	600	700	800	900	1000
	n1	n2	許用輸入功率P1/KW
40	500 750 1000	13 19 25	10 16 21	22 34 45	30 46 62	54 81 108	86 129 172	128 193 257	183 274 366	251 377 502
45	500 750 1000	11 17 22	8 13 17	19 29 38	24 36 51	45 68 91	72 109 145	108 163 217	154 232 309	212 318 424
50	500 750 1000	10 15 20	6 10 14	16 24 33	17 27 37	36 56 76	62 93 124	93 139 186	132 193 265	181 272 363
56	500 750 1000	9 13 18	6 9 12	14 22 29	15 24 33	32 50 68	55 83 111	83 124 166	118 177 236	152 243 324
63	500 750 1000	8 12 16	5 8 10	13 19 26	13 21 28	28 44 59	49 74 98	73 110 147	105 157 210	144 216 288
71	500 750 1000	7 11 14	4 7 9	11 17 23	12 18 25	25 39 53	43 65 87	65 98 131	93 140 186	128 192 256
80	500 750 1000	6 9 13	4 6 8	10 15 20	10 16 22	22 33 46	38 58 77	58 87 116	82 124 165	113 170 227
90	500 750 1000	6 8 11	3 5 7	9 13 18	9 14 19	19 30 41	34 51 69	51 77 103	73 110 147	101 151 202
100	500 750 1000	5 8 10	3 4 6	8 12 16	8 13 17	17 27 36	31 46 62	46 69 93	66 99 132	90 135 181
112	500 750 1000	4 7 9	2 4 6	7 11 14	7 11 15	15 23 32	27 41 55	41 62 83	59 88 118	81 121 162

公稱傳 動比i	轉速/r·min-1			JPT型減速器中心距a/mm
			350	450	500	600	700	800	900	1000
	n1	n2	許用輸入功率P1/KW
125	500 750 1000	4 6 8	2 3 4	5 8 11	5 8 11	12 18 25	23 35 47	35 52 70	49 74 99	64 98 134
140	500 750 1000	4 5 7	2 3 4	5 7 10	5 7 10	10 16 22	20 30 41	31 47 62	44 66 89	56 88 119
160	500 750 1000	3 5 6	1 2 3	4 6 9	4 6 9	9 14 19	17 27 36	27 41 54	39 58 78	49 75 104
180	500 750 1000	3 4 6	1 2 3	4 6 8	3 5 8	8 12 18	15 24 32	24 36 48	34 52 69	43 67 91
200	500 750 1000	3 4 5	1 2 2	3 5 7	3 5 7	7 11 15	13 21 28	21 32 43	31 4, , 6 62	38 60 82
224	500 750 1000	2 3 4	1 1 2	2 4 5	2 4 5	5 9 11	11 16 23	17 26 36	26 39 51	31 47 65
