產品展示

SK系列斜齒輪—蝸旋傘齒輪減速電機應用領域、特點及分類

應用領域：

SK系列斜齒輪——蝸旋傘齒輪減速電機廣泛應用于汽車制造、啤酒飲料、輕工、化工、自動扶梯、自動化倉儲設備、木材及人造板機械、煙草機械、食品、冶金、建材、造紙、港口及環境技術等領域。

特點：

——采用優化設計，體積��；

——垂直輸出，節省空間；

——效率高達97％，輸出扭矩大，啟動平穩；

——齒輪具有極高耐久強度，使用壽命長；

——可以正反運轉；

——能與多種電動機組合；

——與機械無級變速器組成無級調速電機；

——與變頻器相匹配，實現速度和扭矩的控制；

分類：

SK系列斜齒輪——蝸旋傘齒輪減速電機根據尺寸，由小至大共分11種：SK100、SK112、SK140、SK180、SK212、SK265、SK315、SK375、SK450、SK500、SK600。

SK系列斜齒輪——蝸旋傘齒輪減速電機組合機型共分14種：SK140S90、SK180S90、SK212S115、SK265S115、SK315S140、SK315S180、SK450S140、SK450S180、SK450S225、SK450S250、SK500S225、SK500S250、SK600S225、SK600S250。

SK系列斜齒輪—蝸旋傘齒輪減速電機傳動比、功率及安裝方式與選型要點

傳動比、功率：

SK系列斜齒輪——蝸旋傘齒輪減速電機，傳動比分級精細，i=5.36—i=14526(組合機型);詳見選型表。電動機功率0.12KW——200KW。

安裝方式、輸出軸輸出形式：

SK系列斜齒輪——蝸旋傘齒輪減速電機安裝方式：1.底腳安裝；2.法蘭安裝；3.扭力臂安裝（軸裝系列）；

輸出軸形式：1.實心軸輸出;2.空心軸輸出。

選型要點：

選SK系列斜齒輪——蝸旋傘齒輪減速電機的型號時，必須明確減速電機的使用系數fB(見下表)、輸出轉速及電機功率。而使用系數f_B則綜合表達了工作母機的應用及工作狀況。如果要使減速機的齒輪經久耐用。那么工作母機的實際使用系數f_BL（見下表）應小fB使用系數選擇原則：f_BL＜f_B

f_B減速電機的最大允許使用系數

f_BL工作母機的實際使用系數

f_BL

每天運行時間	四小時			八小時			十六小時			二十四小時
每小時起停次數	＜10	10—200	＜200	＜10	10—200	＜200	＜10	10—200	＜200	＜10	10—200	＜200
均勻載荷Ⅰ	--	0.8	1	0.9	1	1.1	1	1.1	1.2	1.2	1.3	1.5
中等載荷Ⅱ	1	1.1	1.3	1.1	1.2	1.3	1.2	1.4	1.5	1.4	1.5	1.6
強沖擊載荷Ⅲ	1.3	1.4	1.5	1.4	1.5	1.6	1.5	1.6	1.7	1.6	1.7	1.8

SK系列斜齒輪—蝸旋傘齒輪減速電機型號表示法

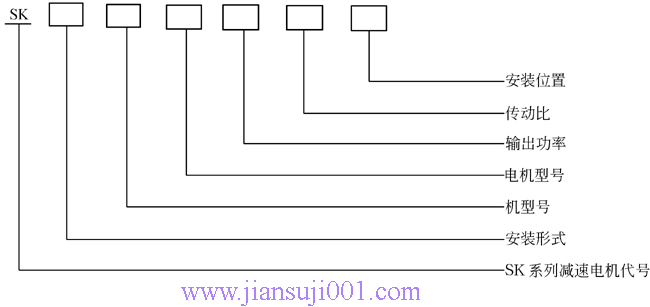

SK系列斜齒輪——蝸旋傘齒輪減速電機型號表示方法：

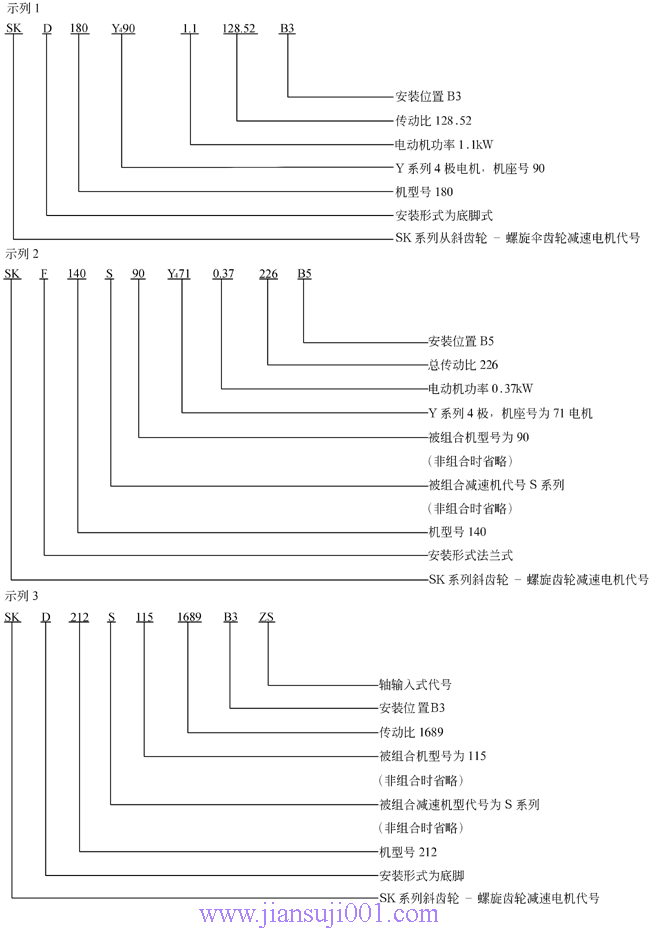

SK系列斜齒輪—蝸旋傘齒輪減速電機型號表示方法示例：

代號表示

DA 底腳式安裝，帶空心軸

F B5法蘭式安裝;帶實心軸

FV B5法蘭式安裝;帶花鍵空心軸

AV 扭力臂安裝;帶花鍵空心軸

ZV B14法蘭式安裝;帶花鍵空心軸

OS 孔輸入式

代號表示

D 底腳式安裝;帶實心軸

DV 底腳式安裝;帶花鍵空心軸

FA B5法蘭式安裝;帶空心軸

A 扭力臂安裝;帶空心軸

ZA B14法蘭式安裝;帶空心軸

ZS 軸輸入式

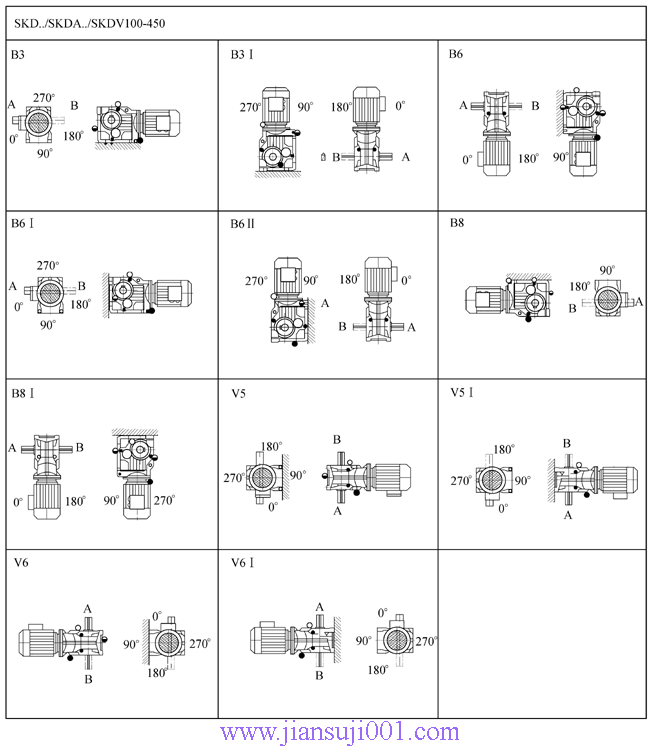

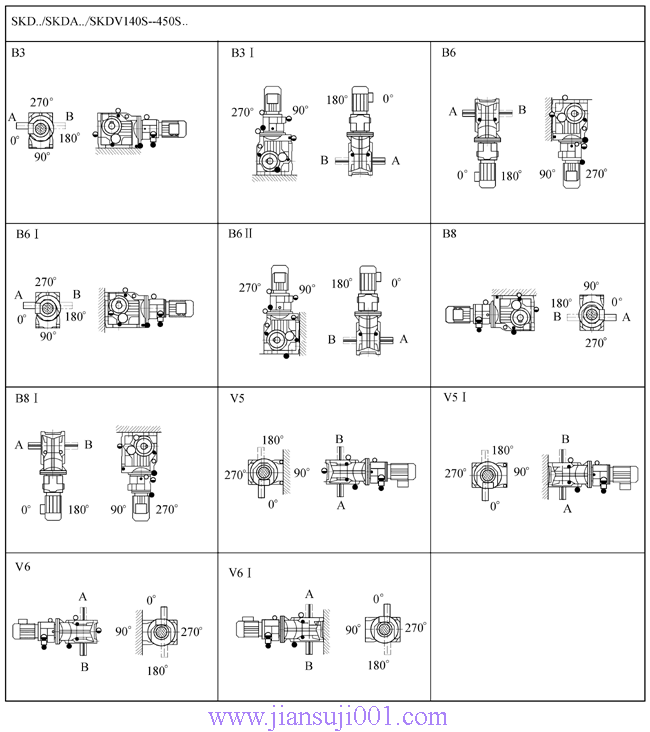

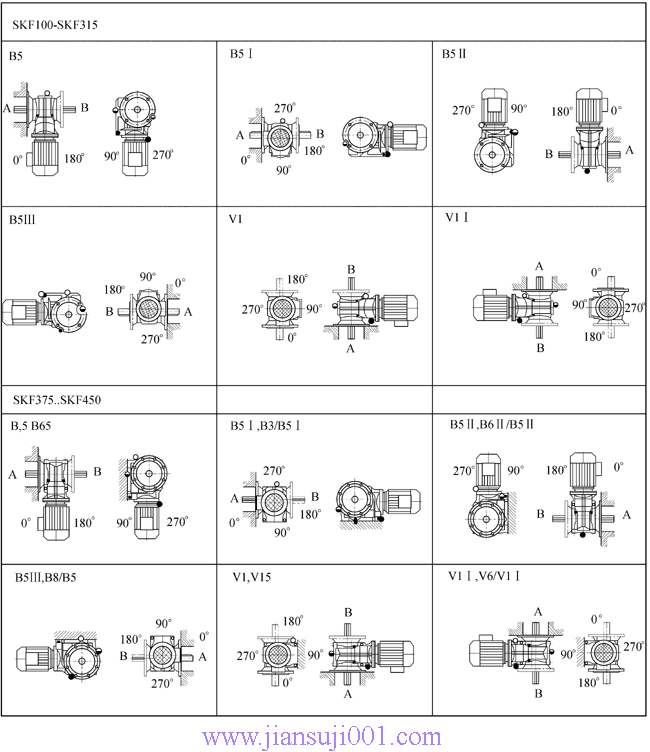

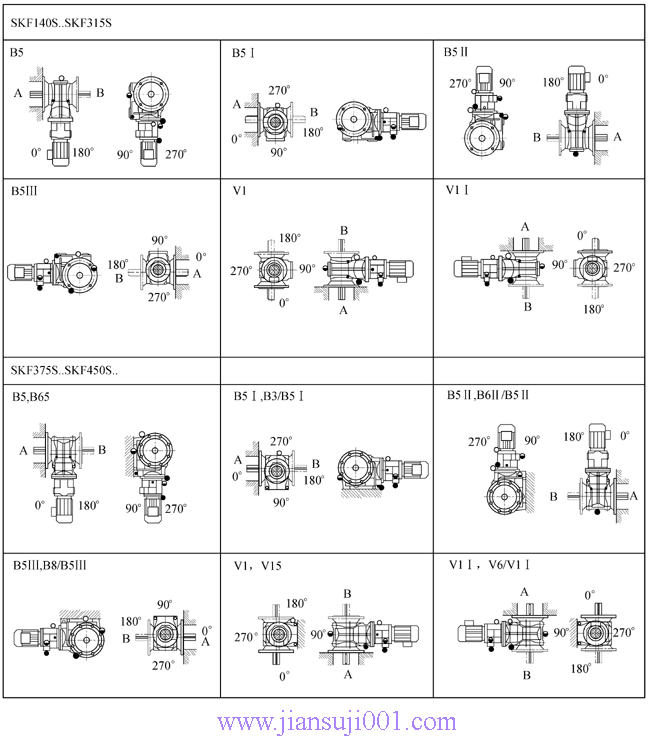

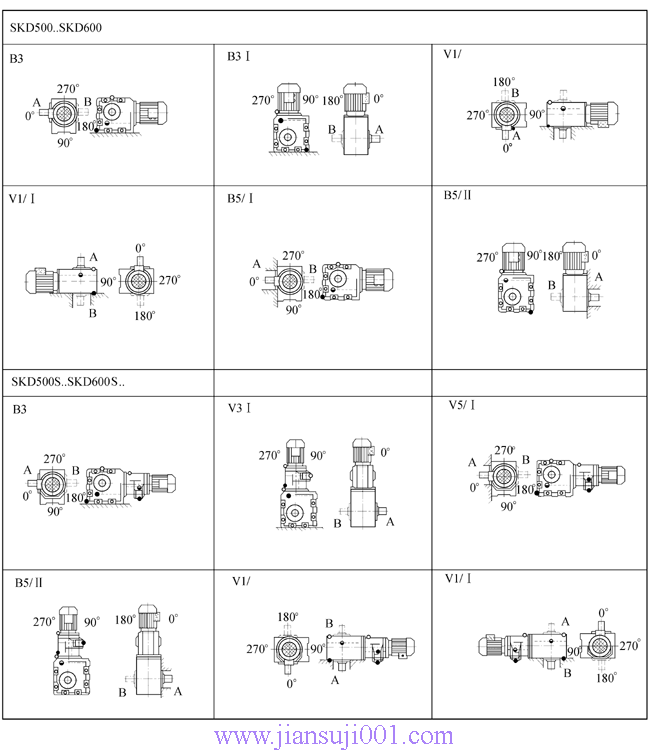

SK系列斜齒輪—蝸旋傘齒輪減速電機安裝位置

斜齒輪——蝸旋傘齒輪減速電機安裝位置： SK系列斜齒輪—蝸旋傘齒輪減速電機

SK系列斜齒輪—蝸旋傘齒輪減速電機選型參數表（功率0.12kW-0.18kW）

選型參數表

功率[kW]	輸出轉速[1/min]	輸出扭矩[Nm]	傳動比[i]	使用系數[f_B]	機型號[Type]
0.12	1.6 1.9 2.6 3.3 4.2 5.3 6.1 6.5 7.9	522 446 332 261 213 164 139 132 110	834 718 538 416 329 262 226 213 174	1.30 1.55 2.0 2.6 3.2 4.2 4.9 5.2 6.2	SKD140 S90 Y4 63 SKF140 S90 Y4 63 SKA140 S90 Y4 63 SKFA140 S90 Y4 63
	6.2	174	144.79	3.9	SKD140 Y6 63 SKF140 Y6 63 SKA140 Y6 63 SKFA40 Y6 63
	6.8 7.4 8.6	159 147 126	131.87 121.48 104.37	2.4 2.6 3.0	SKD112 Y6 63 SKF112 Y6 63 SKA112 Y6 63 SKFA112 Y6 63
	10 11	104 95	131.87 121.48	3.7 4.0	SKD112 Y4 63 SKF112 Y4 63 SKA112 Y4 63 SKFA112 Y4 63
	8.5 9.2 11 12	129 118 101 87	106.38 97.81 83.69 72.54	1.50 1.60 1.90 2.2	SKD100 Y6 63 SKF100 Y6 63 SKA100 Y6 63 SKFA100 Y6 63
	13 14 16 19 20 24 28 31 36 39 46 48 55 59 68 80 90 105 114	93 76 66 57 53 46 38 35 30 57 23 22 19 18 16 13 12 10 9.5	106.38 97.81 83.69 72.54 67.80 58.60 49.79 44.46 37.97 35.57 29.96 28.83 24.99 23.36 20.19 17.15 15.31 13.08 12.14	2.3 2.5 2.9 3.3 3.5 4.1 4.8 5.4 6.3 6.8 8.0 8.4 9.6 10.1 11.0 12.7 13.8 15.1 15.8	SKD100 Y4 63 SKF100 Y4 63 SKA100 Y4 63 SKFA100 Y4 63
0.18	0.13 0.15 0.19 0.22 0.28 0.36 0.48 0.55	10600 9080 6870 6070 4740 3590 2700 2390	10331 8786 6785 5987 4772 3711 2727 2406	1.05 1.25 1.65 1.90 2.4 3.2 4.2 4.8	SKD375 S140 Y4 63 SKF375 S140 Y4 63 SKA375 S140 Y4 63 SKFA375 S140 Y4 63
	0.19 0.24 0.30 0.39 0.45 0.60 0.78 0.86	6880 5200 4370 3280 2860 2210 1680 1520	6933 5392 4463 3389 2958 2198 1682 1527	1.00 1.30 1.55 2.1 2.4 3.1 4.1 4.5	SKD315 S140 Y4 63 SKF315 S140 Y4 63 SKA315 S140 Y4 63 SKFA315 S140 Y4 63
	0.38 0.51 0.62 0.77 0.99 1.2 1.5 2.0	3340 2550 2120 1770 1370 1070 870 665	3504 2610 2143 1710 1339 1067 870 677	1.20 1.55 1.85 2.2 2.9 3.7 4.5 6.0	SKD265 S115 Y4 63 SKF265 S115 Y4 63 SKA265 S115 Y4 63 SKFA265 S115 Y4 63
	0.61 0.79 0.78 0.96 1.2 1.5 1.9 2.2	2140 1620 1720 1400 1080 880 669 603	2158 1678 1689 1377 1075 876 682 613	1.20 1.60 1.50 1.80 2.4 2.9 3.8 4.3	SKD212 S115 Y4 63 SKF212 S115 Y4 63 SKA212 S115 Y4 63 SKFA212 S115 Y4 63
	1.3 1.6 2.2 2.8 3.6 5.3	1090 845 640 479 380 260	1026 808 609 463 365 251	1.25 1.65 2.2 2.9 3.7 5.3	SKD180 S90 Y4 63 SKF180 S90 Y4 63 SKA180 S90 Y4 63 SKFA180 S90 Y4 63
	3.2 4.0 5.0 5.8 6.2 7.6	430 346 270 235 210 182	416 329 262 226 213 174	1.55 1.95 2.5 2.9 3.1 3.8	SKD140 S90 Y4 63 SKF140 S90 Y4 63 SKA140 S90 Y4 63 SKFA140 S90 Y4 63
	6.0 7.0 8.1 8.5	270 235 204 195	144.79 123.54 108.03 102.62	2.5 3.0 3.4 3.5	SKD140 Y6 63 SKF140 Y6 63 SKA140 Y6 63 SKFA140 Y6 63
	9.1 11 12	179 152 133	144.79 123.54 108.03	3.8 4.5 5.1	SKD140 Y4 63 SKF140 Y4 63 SKA140 Y4 63 SKFA140 Y4 63
	6.6 7.2 8.3 9.6 10	247 228 194 171 159	131.87 121.48 104.37 90.86 85.12	1.55 1.65 1.95 2.2 2.4	SKD112 Y6 63 SKF112 Y6 63 SKA112 Y6 63 SKFA112 Y6 63
	10 11 13 15 16	163 150 129 112 105	131.87 121.48 104.37 90.86 85.12	2.3 2.5 2.9 3.4 3.6	SKD112 Y4 63 SKF112 Y4 63 SKA112 Y4 63 SKFA112 Y4 63
	8.2 8.9 10 12	199 183 156 135	106.38 97.81 83.69 72.54	0.95 1.05 1.20 1.40	SKD100 Y6 63 SKF100 Y6 63 SKA100 Y6 63 SKFA100 Y6 63
	12 14 16 18 19 23 27 30 35 37 44 46 53 57 65 77 86 101 109 126 148 166	132 124 103 90 83 72 61 55 45 43 37 36 31 28 24 20 18 16 15 13 11 9.5	106.38 97.81 83.69 72.54 67.80 58.60 49.79 44.46 37.97 35.57 29.96 28.83 24.99 23.36 20.19 17.15 15.31 13.08 12.14 10.49 8.91 7.96	1.45 1.55 1.85 2.1 2.3 2.6 3.1 3.5 4.1 4.3 5.1 5.3 6.2 6.4 7.0 8.1 8.8 9.7 10.1 11.7 13.8 14.9	SKD100 Y4 63 SKF100 Y4 63 SKA100 Y4 63 SKFA100 Y4 63

SK系列斜齒輪—蝸旋傘齒輪減速電機選型參數表（功率0.25kW-0.37kW）

選型參數表

功率[kW]	輸出轉速[1/min]	輸出扭矩[Nm]	傳動比[i]	使用系數[f_B]	機型號[Type]
0.25	0.19 0.22 0.27 0.35 0.48 0.54 0.80	10000 8840 6950 5310 3970 3500 2390	6785 5987 4772 3711 2727 2406 1628	1.15 1.30 1.65 2.2 2.9 3.2 4.8	SKD375 S140 Y4 63 SKF375 S140 Y4 63 SKA375 S140 Y4 63 SKFA375 S140 Y4 63
	0.29 0.38 0.44 0.59 0.77 0.85 1.3	6450 4850 1230 3200 2470 2240 1460	4463 3389 2958 2198 1682 1527 1006	1.05 1.40 1.60 2.1 2.8 3.0 4.7	SKD315 S140 Y4 63 SKF315 S140 Y4 63 SKA315 S140 Y4 63 SKFA315 S140 Y4 63
	0.61 0.76 0.97 1.2 1.5 1.9 2.2	3120 2580 2000 1570 1290 980 860	2143 1710 1339 1067 870 677 587	1.30 1.55 2.0 2.5 3.1 4.1 4.6	SKD265 S115 Y4 63 SKD265 S115 Y4 63 SKD265 S115 Y4 63 SKD265 S115 Y4 63
	0.94 1.2 1.5 1.9 2.1 3.4 3.8	2050 1580 1290 980 893 550 498	1377 1075 876 682 613 384 345	1.25 1.60 2.0 2.6 2.9 4.6 5.2	SKD212 S115 Y4 63 SKF212 S115 Y4 63 SKA212 S115 Y4 63 SKFA212 S115 Y4 63
	2.1 2.8 3.6 5.2	910 698 550 375	609 463 365 251	1.50 2.0 2.5 3.7	SKD180 S90 Y4 63 SKF180 S90 Y4 63 SKA180 S90 Y4 63 SKFA180 S90 Y4 63
	4.0 5.0 5.8 6.1 7.4	503 390 337 318 266	329 262 226 213 174	1.35 1.70 2.0 2.1 2.6	SKD140 S90 Y4 63 SKF140 S90 Y4 63 SKA140 S90 Y4 63 SKFA140 S90 Y4 63
	4.4 5.0 5.3 6.0	513 450 427 380	154.02 135.28 128.52 113.56	2.7 3.0 3.2 3.6	SKD180 Y8 80 SKF180 Y8 80 SKA180 Y8 80 SKFA180 Y8 80
	4.6 4.9 5.7 6.5	494 460 399 346	192.18 179.37 154.02 135.28	2.8 3.0 3.5 4.0	SKD180 Y6 71 SKF180 Y6 71 SKA180 Y6 71 SKFA180 Y6 71
	5.5 6.3 6.6 7.6	413 361 342 299	123.54 108.03 102.62 90.04	1.65 1.90 2.0 2.3	SKD140 Y8 80 SKF140 Y8 80 SKA140 Y8 80 SKFA140 Y8 80
	6.1 7.1 8.1 8.6	375 318 280 266	144.79 123.54 108.03 102.62	1.85 2.2 2.5 2.6	SKD140 Y6 71 SKF140 Y6 71 SKA140 Y6 71 SKFA140 Y6 71
	9.0 11 12 13	250 215 188 179	144.79 123.54 108.03 102.62	2.7 3.2 3.6 3.8	SKD140 Y4 63 SKF140 Y4 63 SKA140 Y4 63 SKFA140 Y4 63
	6.7 7.2 8.4 9.7 10	342 313 270 232 218	131.87 121.48 104.37 90.86 85.12	1.10 1.20 1.40 1.60 1.75	SKD112 Y6 71 SKF112 Y6 71 SKA112 Y6 71 SKFA112 Y6 71
	9.9 11 12 14 15	228 213 182 158 148	131.87 121.48 104.37 90.86 85.12	1.65 1.80 2.1 2.4 2.6	SKD112 Y4 63 SKF112 Y4 63 SKA112 Y4 63 SKFA112 Y4 63
	11 12 13 15 18	213 187 174 151 128	83.69 72.54 67.80 58.60 49.79	0.90 1.00 1.10 1.25 1.50	SKD100 Y6 71 SKF100 Y6 71 SKA100 Y6 71 SKFA100 Y6 71
	12 13 16 18 19 22 26 29 34 37 43 45 52 56 64 70 85 99 107 124 146 163 191 204	185 171 146 126 118 102 86 78 66 61 52 50 44 40 35 30 26 22 20 18 15 14 12 11	106.38 97.81 83.69 72.54 67.80 58.60 49.79 44.46 37.97 35.57 29.96 28.83 24.99 23.36 20.19 17.15 15.31 13.08 12.14 10.49 8.91 7.96 6.80 6.37	1.00 1.10 1.30 1.50 1.60 1.85 2.2 2.5 2.9 3.1 3.6 3.8 4.4 4.6 5.0 5.7 6.2 6.9 7.2 8.3 9.8 10.6 12.0 12.4	SKD100 Y4 63 SKF100 Y4 63 SKA100 Y4 63 SKFA100 Y4 63
0.37	0.29 0.37 0.51 0.57	9900 7640 5690 5010	4772 3711 2727 2406	1.15 1.50 2.0 2.3	SKD375 S140 Y4 71 SKF375 S140 Y4 71 SKA375 S140 Y4 71 SKFA375 S140 Y4 71
	0.85 1.1	3430 2640	1628 1269	3.3 4.3	SKD375 S140 Y4 71 SKF375 S140 Y4 71 SKA375 S140 Y4 71 SKFA375 S140 Y4 71
	0.41 0.47 0.63 0.82 0.90 1.4 1.7 2.0	6980 6090 4610 3550 3220 2100 1640 1430	3389 2958 2198 1682 1527 1006 797 703	1.00 1.10 1.50 1.95 2.1 3.2 4.2 4.8	SKD315 S140 Y4 71 SKF315 S140 Y4 71 SKA315 S140 Y4 71 SKFA315 S140 Y4 71
	1.0 1.3 1.6 2.0 2.3 3.0 3.8	2850 2260 1840 1410 1230 940 750	1339 1067 870 677 587 452 361	1.40 1.75 2.2 2.8 3.2 4.2 4.6	SKD265 S115 Y4 71 SKF265 S115 Y4 71 SKA265 S115 Y4 71 SKFA265 S115 Y4 71
	1.6 2.0 2.2 3.6 4.0 5.2 6.2	1850 1400 1280 790 717 555 460	876 682 613 384 345 268 222	1.40 1.80 2.0 3.2 3.6 4.4 5.1	SKD212 S115 Y4 71 SKF212 S115 Y4 71 SKA212 S115 Y4 71 SKFA212 S115 Y4 71
	3.0 3.8 5.5	980 770 536	463 365 251	1.40 1.75 2.6	SKD180 S90 Y4 71 SKF180 S90 Y4 71 SKA180 S90 Y4 71 SKFA180 S90 Y4 71
	6.1 6.5 7.9	484 456 375	226 213 174	1.40 1.50 1.80	SKD140 S90 Y4 71 SKF140 S90 Y4 71 SKA140 S90 Y4 71 SKFA140 S90 Y4 71
	3.9 4.1 4.6	860 800 726	174.19 164.34 147.32	3.0 3.2 3.5	SKD212 Y8 90 SKF212 Y8 90 SKA212 Y8 90 SKFA212 Y8 90
	4.6 5.2	737 650	197.37 174.19	3.5 4.0	SKD212 Y6 80 SKF212 Y6 80 SKA212 Y6 80 SKFA212 Y6 80
	5.0 5.3 6.0 7.0	669 630 560 479	135.28 128.52 113.56 97.05	2.1 2.2 2.5 2.9	SKD180 Y8 90 SKF180 Y8 90 SKA180 Y8 90 SKFA180 Y8 90
	5.8 6.7 7.0 7.9	574 500 479 437	154.02 135.28 128.52 113.56	2.4 2.7 2.9 3.2	SKD180 Y6 80 SKF180 Y6 80 SKA180 Y6 80 SKFA180 Y6 80
	7.2 7.7 9.0	460 430 375	192.18 179.37 154.02	3.0 3.2 3.7	SKD180 Y4 71 SKF180 Y4 71 SKA180 Y4 71 SKFA180 Y4 71
	6.3 6.6 7.6	530 508 446	108.03 106.62 90.04	1.30 1.35 1.50	SKD140 Y8 90 SKF140 Y8 90 SKA140 Y8 90 SKFA140 Y8 90
	7.3 8.3 8.8 10	460 403 384 337	123.54 108.03 102.62 90.04	1.50 1.70 1.80 2.0	SKD140 Y6 80 SKF140 Y6 80 SKA140 Y6 80 SKFA140 Y6 80
	9.5 11 13 15 18	350 299 260 210 186	144.79 123.54 108.03 90.04 76.37	1.95 2.3 2.6 3.1 3.7	SKD140 Y4 71 SKF140 Y4 71 SKA140 Y4 71 SKFA140 Y4 71
	8.6 9.9 11 12	380 337 318 280	104.37 90.86 85.12 75.20	1.00 1.10 1.20 1.35	SKD112 Y6 80 SKF112 Y6 80 SKA112 Y6 80 SKFA112 Y6 80
	10 11 13 15 16 18 22	320 290 250 223 200 183 153	131.87 121.48 104.37 90.86 85.12 75.20 63.20	1.20 1.30 1.50 1.70 1.85 2.1 2.5	SKD112 Y4 71 SKF112 Y4 71 SKA112 Y4 71 SKFA112 Y4 71
	16 19 20 24 28 31 36 39 46 48 55 59 68 80 90 105 114 132 155 173 203 217 257	204 176 165 142 121 108 92 86 73 70 60 57 49 41.8 37 32 29 25 21 19 18 15 13	83.69 72.54 67.80 58.60 49.79 44.46 37.97 35.57 29.96 28.83 24.99 23.36 20.19 17.15 15.31 13.08 12.14 10.49 8.91 7.96 6.80 6.37 5.36	0.95 1.10 1.15 1.35 1.55 1.75 2.1 2.2 2.6 2.7 3.1 3.3 3.6 4.1 4.5 4.9 5.1 5.9 7.0 7.6 8.6 8.9 10.2	SKD100 Y4 71 SKF100 Y4 71 SKA100 Y4 71 SKFA100 Y4 71

SK系列斜齒輪—蝸旋傘齒輪減速電機選型參數表（功率0.55kW-0.75kW）

選型參數表

功率[kW]	輸出轉速[1/min]	輸出扭矩[Nm]	傳動比[i]	使用系數[f_B]	機型號[Type]
0.55	0.09 0.13 0.16 0.20	45300 33500 25300 20500	14526 10819 8324 6737	0.85 1.15 1.50 1.85	SKD600 S225 Y4 80
	0.16 0.21 0.26 0.33 0.41	26300 19800 16200 12900 10200	8492 6534 5320 4158 3319	0.90 1.20 1.45 1.85 2.3	SKD500 S225 Y4 80
	0.29 0.37 0.38 0.50 0.65 0.75 0.98	14400 11200 11000 8470 6420 5660 4340	4754 3632 3543 2717 2094 1810 1388	1.20 1.50 1.55 2.0 2.7 3.0 3.9	SKD450 S225 Y4 80 SKF450 S225 Y4 80 SKA450 S225 Y4 80 SKFA450 S225 Y4 80
	0.37 0.50 0.57 0.84 1.1 1.4 1.5	11800 9050 7730 5300 4090 3190 2810	3711 2727 2406 1628 1269 999 881	0.95 1.30 1.45 2.2 2.8 3.6 4.1	SKD375 S140 Y4 80 SKF375 S140 Y4 80 SKA375 S140 Y4 80 SKFA375 S140 Y4 80
	0.62 0.81 0.89 1.4 1.7 1.9 2.3 2.9	7090 5480 4960 3250 2550 2240 1900 1490	2198 1682 1527 1006 797 703 596 466	0.95 1.25 1.40 2.1 2.7 3.0 3.6 4.6	SKD315 S140 Y4 80 SKF315 S140 Y4 80 SKA315 S140 Y4 80 SKFA315 S140 Y4 80
	1.3 1.6 2.0 2.3 3.0 3.8 4.4 5.8	3480 2840 2190 1909 1450 1160 970 750	1067 870 677 587 452 361 306 233	1.15 1.40 1.80 2.1 2.7 2.9 3.5 4.6	SKD265 S115 Y4 80 SKF265 S115 Y4 80 SKA265 S115 Y4 80 SKFA265 S115 Y4 80
	2.2 3.5 3.9 5.1 6.1	1980 1200 1110 860 717	613 384 345 268 222	1.30 2.1 2.3 2.9 3.3	SKD212 S115 Y4 80 SKF212 S115 Y4 80 SKA212 S115 Y4 80 SKFA212 S115 Y4 80
	5.4	820	251	1.65	SKD180 S90 Y4 80 SKF180 S90 Y4 80 SKA180 S90 Y4 80 SKFA180 S90 Y4 80
	3.9 4.1 4.6	1310 1240 1040	174.19 164.34 147.32	2.0 2.1 2.4	SKD212 Y8 90 SKF212 Y8 90 SKA212 Y8 90 SKFA212 Y8 90
	4.6 5.2 5.5 6.1	1090 960 910 810	197.37 174.19 164.34 147.32	2.3 2.7 2.8 3.1	SKD212 Y6 80 SKF212 Y6 80 SKA212 Y6 80 SKFA212 Y6 80
	5.0 5.3 6.0 7.0	980 940 840 710	135.28 128.52 113.56 97.05	1.40 1.45 1.65 1.95	SKD180 Y8 90 SKF180 Y8 90 SKA180 Y8 90 SKFA180 Y8 90
	5.8 6.7 7.0 7.9	855 750 720 630	154.02 135.28 128.52 113.56	1.60 1.85 1.95 2.2	SKD180 Y6 80 SKF180 Y6 80 SKA180 Y6 80 SKFA180 Y6 80
	8.8 10 11 12 14	565 495 470 418 356	154.02 135.28 128.52 113.56 97.05	2.4 2.8 2.9 3.3 3.9	SKD180 Y4 80 SKF180 Y4 80 SKA180 Y4 80 SKFA180 Y4 80
	7.3 8.3 8.8 10 12	685 590 570 498 420	123.54 108.03 102.62 90.04 76.37	1.00 1.15 1.20 1.35 1.60	SKD140 Y6 80 SKF140 Y6 80 SKA140 Y6 80 SKFA140 Y6 80
	11 13 15 18	450 395 332 280	123.54 108.03 90.04 76.37	1.50 1.75 2.1 2.4	SKD140 Y4 80 SKF140 Y4 80 SKA140 Y4 80 SKFA140 Y4 80
	13 15 16 18 21 24 28 30	385 335 313 275 235 209 179 168	104.37 90.86 85.12 75.20 63.30 56.83 48.95 46.03	1.00 1.15 1.20 1.40 1.65 1.80 2.1 2.2	SKD112 Y4 80 SKF112 Y4 80 SKA112 Y4 80 SKFA112 Y4 80
	23 27 31 36 38 45 47 54 58 67 79 89 104 112 130 153 171 200 214 254	213 182 162 139 130 110 105 92 85 74 62 56 48 44 38 32 29 24 23 19	58.60 49.79 44.46 37.97 35.57 29.96 28.83 24.99 23.36 20.19 17.15 15.31 13.08 12.14 10.49 8.91 7.96 6.80 6.37 5.36	0.90 1.05 1.15 1.35 1.45 1.75 1.80 2.1 2.2 2.4 2.7 3.0 3.3 3.4 4.0 4.7 5.1 5.7 5.9 6.8	SKD100 Y4 80 SKF100 Y4 80 SKA100 Y4 80 SKFA100 Y4 80
0.75	0.13 0.17 0.20 0.32	45900 34900 28300 18400	10819 8324 6737 4375	0.85 1.10 1.35 2.1	SKD600 S225 Y4 80
	0.21 0.26 0.33 0.42 0.51	27300 22900 17600 14100 11400	6534 5320 4158 3319 2702	0.85 1.05 1.35 1.70 2.1	SKD500 S225 Y4 80
	0.38 0.39 0.51 0.66	15300 15100 11500 8800	3632 3543 2717 2094	1.10 1.15 1.45 1.95	SKD450 S225 Y4 80 SKF450 S225 Y4 80 SKA450 S225 Y4 80 SKFA450 S225 Y4 80
	0.76 0.99 1.3	7780 5960 4590	1810 1388 1088	2.2 2.9 3.7	SKD450 S225 Y4 80 SKF450 S225 Y4 80 SKA450 S225 Y4 80 SKFA450 S225 Y4 80
	2.5	2350	550	4.8	SKD375 S180 Y4 80 SKF375 S180 Y4 80 SKA375 S180 Y4 80 SKFA375 S180 Y4 80
	0.51 0.57 0.85 1.1 1.4	11800 10500 7200 5570 4360	2727 2406 1628 1269 999	0.95 1.10 1.60 2.0 2.6	SKD375 S140 Y4 80 SKF375 S140 Y4 80 SKA375 S140 Y4 80 SKFA375 S140 Y4 80
	0.90 1.4 1.7 2.0 2.3	6750 4430 3490 3060 2600	1527 1006 797 703 596	1.00 1.55 1.95 2.2 2.6	SKD315 S140 Y4 80 SKF315 S140 Y4 80 SKA315 S140 Y4 80 SKFA315 S140 Y4 80
	2.0 2.3 3.0 3.8 4.5 5.9 7.0	2980 2590 1980 1580 1330 1020 864	677 587 452 361 306 233 198	1.35 1.55 2.0 2.2 2.5 3.3 4.0	SKD265 S115 Y4 80 SKF265 S115 Y4 80 SKA265 S115 Y4 80 SKFA265 S115 Y4 80
	3.6 4.0 5.2 6.2	1680 1520 1170 970	384 345 268 222	1.50 1.70 2.1 2.4	SKD212 S115 Y4 80 SKF212 S115 Y4 80 SKA212 S115 Y4 80 SKFA212 S115 Y4 80
	3.9 4.4 4.8	1750 1520 1380	176.05 153.21 140.28	2.3 2.6 2.8	SKD265 Y8 100 SKF265 Y8 100 SKA265 Y8 100 SKFA265 Y8 100
	4.6 5.4 5.9 6.6	1470 1270 1150 1020	147.32 126.91 115.82 102.71	1.75 2.0 2.2 2.5	SKD212 Y8 100 SKF212 Y8 100 SKA212 Y8 100 SKFA212 Y8 100
	5.2 5.5 6.1 7.1	1320 1240 1110 950	174.19 164.34 147.32 126.91	1.95 2.1 2.3 2.7	SKD212 Y6 90 SKF212 Y6 90 SKA212 Y6 90 SKFA212 Y6 90
	7.0 7.9 8.4 9.4	960 850 800 726	197.37 174.19 164.34 147.32	2.6 3.0 3.2 3.5	SKD212 Y4 80 SKF212 Y4 80 SKA212 Y4 80 SKFA212 Y4 80
	6.7 7.0 7.9 9.3 10	1020 960 850 730 670	135.28 128.52 113.56 97.05 88.97	1.35 1.40 1.60 1.90 2.0	SKD180 Y6 90 SKF180 Y6 90 SKA180 Y6 90 SKFA180 Y6 90
	9.0 10 11 12 14 11 13 15 18 20 23 24	760 660 631 560 479 600 530 441 375 340 299 280	154.02 135.28 128.52 113.56 97.05 123.54 108.03 90.04 76.37 68.95 60.66 57.28	1.80 2.1 2.2 2.5 2.9 1.10 1.30 1.55 1.80 2.0 2.3 2.4	SKD180 Y4 80 SKF180 Y4 80 SKA180 Y4 80 SKFA180 Y4 80
	18 22 24 28 30 35 39 44	370 310 280 242 220 194 174 153	75.20 63.30 56.83 18.95 46.03 39.61 35.39 31.30	1.00 1.20 1.35 1.55 1.65 1.95 2.2 2.5	SKD112 Y4 80 SKF112 Y4 80 SKA112 Y4 80 SKFA112 Y4 80
	31 36 39 46 48 55 59 68 80 90 105 114 132 155 173 203 217 257	210 187 175 148 140 120 114 99 84 70 64 59 51 43 38 33 31 26	44.46 37.97 35.57 29.96 28.83 24.99 23.36 20.19 17.15 15.31 13.08 12.14 10.49 8.91 7.96 6.80 6.37 5.36	0.85 1.00 1.10 1.30 1.35 1.55 1.60 1.75 2.0 2.2 2.4 2.5 2.9 3.5 3.8 4.2 4.4 5.0	SKD100 Y4 80 SKF100 Y4 80 SKA100 Y4 80 SKFA100 Y4 80

SK系列斜齒輪—蝸旋傘齒輪減速電機選型參數表（功率1.1kW-1.5kW）

選型參數表

功率[kW]	輸出轉速[1/min]	輸出扭矩[Nm]	傳動比[i]	使用系數[f_B]	機型號[Type]
1.1	0.21 0.25 0.32 0.38	41800 34900 27200 22800	6737 5679 4375 3666	0.90 1.10 1.40 1.65	SKD600 S225 Y4 90
	0.34 0.42 0.52 0.60 0.82	26000 20700 16900 14600 10700	4158 3319 2702 2343 1704	0.90 1.15 1.40 1.65 2.2	SKD500 S225 Y4 90
	0.52 0.67 0.77 1.0 1.3 1.6 2.0	17000 13000 11400 8780 6820 5500 4220	2717 2094 1810 1388 1088 900 690	1.00 1.30 1.50 1.95 2.5 3.1 4.1	SKD375 S225 Y4 90 SKF375 S225 Y4 90 SKA375 S225 Y4 90 SKFA375 S225 Y4 90
	2.0 2.5 3.4	4380 3470 2580	703 550 411	2.6 3.3 4.4	SKD375 S180Y4 90 SKA375 S180Y4 90 SKA375 S180Y4 90 SKFA375 S180Y4 90
	0.86 1.1 1.4 1.6 2.1 2.7 3.5	10500 8160 6390 5640 4300 3370 2550	1628 1269 999 881 673 526 401	1.10 1.40 1.80 2.0 2.7 3.4 4.5	SKD375 S140Y4 90 SKF375 S140 Y4 90 SKA375 S140 Y4 90 SKFA375 S140 Y4 90
	4.7 6.2	1840 1410	298 227	3.7 4.8	SKD375 S180Y4 90 SKF375 S180 Y4 90 SKA375 S180 Y4 90 SKFA375 S180 Y4 90
	1.4 1.8 2.0 2.3 3.0 3.8 4.7	6480 5120 4490 3830 2990 2330 1900	1006 797 703 596 466 367 301	1.05 1.35 1.50 1.80 2.3 2.9 3.6	SKD375 S140Y4 90 SKF375 S140 Y4 90 SKA375 S140 Y4 90 SKFA375 S140 Y4 90
	3.1 3.9 4.6 6.0 7.1	2900 2320 1970 1500 1260	452 361 306 233 198	1.35 1.45 1.75 2.3 2.7	SKD265 S115 Y4 90 SKF265 S115 Y4 90 SKA265 S115 Y4 90 SKFA265 S115 Y4 90
	5.2 6.3	1710 1430	268 222	1.45 1.65	SKD212 S115 Y4 90 SKF212 S115 Y4 90 SKA212 S115 Y4 90 SKFA212 S115 Y4 90
	3.8 4.4 4.8 5.4	2620 2280 2090 1840	176.05 153.21 140.28 123.93	1.50 1.75 1.90 2.2	SKD265 Y8 100 SKF265 Y8 100 SKA265 Y8 100 SKFA265 Y8 100
	5.2 6.0 6.6 7.4	1900 1660 1520 1349	176.05 153.21 140.28 123.93	2.1 2.4 2.6 3.0	SKD265 Y6 90 SKF265 Y6 90 SKA265 Y6 90 SKFA265 Y6 90
	7.9 9.1 10	1250 1090 990	176.05 153.21 140.28	3.2 3.7 4.0	SKD265 Y4 90 SKF265 Y4 90 SKA265 Y4 90 SKFA265 Y4 90
	5.3 5.6 6.2 7.2	1890 1780 1590 1370	174.19 164.34 147.32 126.91	1.35 1.45 1.60 1.85	SKD212 Y6 90 SKF212 Y6 90 SKA212 Y6 90 SKFA212 Y6 90
	8.0 8.5 9.5 11 12	1240 1160 1050 900 820	174.19 164.34 147.32 126.91 115.82	2.1 2.2 2.4 2.8 3.1	SKD180 Y6 90 SKF180 Y6 90 SKA180 Y690 SKFA180 Y6 90
	6.8 7.2 8.1 9.5	1460 1390 1230 1050	135.28 128.52 113.56 97.05	0.95 1.00 1.10 1.30	SKD140 Y4 90 SKF140 Y4 90 SKA140 Y4 90 SKFA140 Y4 90
	10 11 12 14 16 18 19	960 910 800 690 630 555 527	135.28 128.52 113.56 97.05 88.97 78.07 73.99	1.45 1.50 1.70 2.0 2.2 2.5 2.6	SKD180 Y4 90 SKF180 Y4 90 SKA180 Y4 90 SKFA180 Y4 90
	13 14 16 18 20 23 24 29 32 36	769 740 640 546 489 432 408 375 318 275	108.03 102.62 90.04 76.37 68.95 60.66 57.28 48.77 44.32 38.39	0.90 0.95 1.05 1.25 1.40 1.60 1.70 1.95 2.2 2.5	SKD140 Y4 90 SKF140 Y4 90 SKA140 Y4 90 SKFA140 Y4 90
	25 29 30	403 346 327	56.83 48.95 46.03	0.95 1.10 1.15	SKD112 Y4 90 SKF112 Y4 90 SKA112 Y4 90 SKFA112 Y4 90
	35 40 45 48 54 64 72	280 251 223 209 184 155 139	39.61 35.39 31.30 29.32 25.91 21.81 19.58	1.35 1.50 1.70 1.80 2.1 2.4 2.7	SKD112 Y4 90 SKF112 Y4 90 SKA112 Y4 90 SKFA112 Y4 90
	47 56 60 69 82 91 107 115 133 157 176 206 220 261	213 178 166 144 122 109 93 86 75 63 57 48 45 38	29.96 24.99 23.36 20.19 17.15 15.31 13.08 12.14 10.49 8.91 7.96 6.80 6.37 5.36	0.90 1.05 1.10 1.20 1.40 1.50 1.70 1.75 2.0 2.4 2.6 2.9 3.0 3.5	SKD100 Y4 90 SKF100 Y4 90 SKA100 Y4 90 SKFA100 Y4 90
1.5	0.25 0.32 0.38 0.53 0.62 0.83	48000 37300 31200 22500 19500 14600	5679 4375 3666 2672 2273 1702	0.80 1.00 1.20 1.70 1.95 2.6	SKD600 S225 Y4 90
	0.42 0.52 0.60 0.83 1.0 1.3	28400 23100 20000 14700 11900 9320	3319 2702 2343 1704 1387 1088	0.85 1.05 1.20 1.60 2.0 2.5	SKD500 S225 Y4 90
	0.67 0.78 1.0 1.3 1.6 2.0 2.5 3.2	17800 15600 12000 93600 7610 5840 4870 3730	2094 1810 1388 1088 900 690 572 438	0.95 1.10 1.40 1.85 2.2 2.9 3.5 4.6	SKD450 S225 Y4 90 SKD450 S225 Y4 90 SKD450 S225 Y4 90 SKFA450 S225 Y4 90
	2.0 2.6 3.4 4.1 5.0	6030 4760 3540 2970 2410	703 550 411 346 283	1.90 2.4 3.2 3.8 4.7	SKD375 S180 Y4 90 SKF375 S180 Y4 90 SKA375 S180 Y4 90 SKFA375 S180 Y4 90
	1.1 1.4 1.6 2.1 2.7 3.5	11100 8730 7700 5880 4600 3490	1269 999 881 673 526 401	1.00 1.30 1.50 1.95 2.5 3.3	SKD375 S140 Y4 90 SKF375 S140 Y4 90 SKA375 S140 Y4 90 SKFA375 S140 Y4 90
	4.7 6.2 7.6	2540 1940 1570	298 227 185	2.7 3.5 4.3	SKD315 S180 Y4 90 SKF315 S180 Y4 90 SKA315 S180 Y4 90 SKFA315 S180 Y4 90
	1.8 2.0 2.4 3.0 3.8 4.7	6980 6130 5200 4070 3190 2610	797 703 596 466 367 301	1.00 1.10 1.30 1.70 2.1 2.6	SKD315 S140 Y4 90 SKF315 S140 Y4 90 SKA315 S140 Y4 90 SKFA315 S140 Y4 90
	3.9 4.6 6.1 7.1	3170 2670 2040 1720	361 306 233 198	1.10 1.30 1.65 2.0	SKD265 S115 Y4 90 SKF265 S115 Y4 90 SKA265 S115 Y4 90 SKFA265 S115 Y4 90
	6.3	1940	222	1.20	SKD212 S115 Y4 90 SKF212 S115 Y4 90 SKA212 S115 Y4 90 SKFA212 S115 Y4 90
	4.9 5.8 6.2	2790 2360 2180	143.47 121.46 112.41	2.5 2.9 3.1	SKD315 Y8 112 SKF315 Y8 112 SKA315 Y8 112 SKFA315 Y8 112
	4.6 5.0 5.7	2980 2720 2410	153.21 140.28 123.93	1.35 1.45 1.65	SKD265 Y8 112 SKF265 Y8 112 SKA265 Y8 112 SKFA265 Y8 112
	5.2 6.0 6.6 7.4	2600 2270 2070 1830	176.05 153.21 140.28 123.93	1.55 1.75 1.90 2.2	SKD265 Y6 100 SKF265 Y6 100 SKA265 Y6 100 SKFA265 Y6 100
	8.0 9.2 10 11	1700 1480 1350 1190	176.05 153.21 140.28 123.93	2.3 2.7 3.0 3.3	SKD265 Y4 90 SKF265 Y4 90 SKA265 Y4 90 SKFA265 Y4 90
	6.2 7.2 7.9 9.0	2170 1880 1710 1520	147.32 126.91 115.82 102.71	1.20 1.35 1.50 1.70	SKD212 Y6 100 SKF212 Y6 100 SKA212 Y6 100 SKFA212 Y6 100
	8.1 8.6 9.6 11 12 14 16	1680 1580 1420 1220 1120 980 830	174.19 164.34 147.32 126.91 115.82 102.71 86.34	1.55 1.60 1.80 2.1 2.3 2.6 3.1	SKD212 Y4 90 SKF212 Y4 90 SKA212 Y4 90 SKFA212 Y4 90
	8.1 9.5 10 12	1680 1430 1320 1150	113.56 97.05 88.97 78.07	0.80 0.95 1.05 1.20	SKD180 Y6 100 SKF180 Y6 100 SKA180 Y6 100 SKFA180 Y6 100
	10 11 12 15 16 18 19 22 24 28 31 35	1300 1240 1090 940 850 755 710 620 565 490 430 384	135.28 128.52 113.56 97.05 88.97 78.07 73.99 64.75 58.34 51.18 45.16 40.04	1.05 1.10 1.25 1.45 1.60 1.85 1.95 2.2 2.5 2.8 3.2 3.6	SKD180 Y4 90 SKF180 Y4 90 SKA180 Y4 90 SKFA180 Y4 90
	18 20 23 25 29 32 37 40 47 52 59	736 660 585 550 470 420 370 340 289 261 232	76.37 68.95 60.66 57.28 48.77 44.32 38.39 35.62 30.22 27.28 24.00	0.95 1.05 1.15 1.25 1.45 1.60 1.85 2.0 2.3 2.6 3.0	SKD140 Y4 90 SKF140 Y4 90 SKA140 Y4 90 SKFA140 Y4 90
	36 40 45 48 54 65 72 84 89 103 116 120	380 340 300 280 251 200 189 162 152 132 117 110	39.61 35.39 31.30 29.32 25.91 21.81 19.58 16.86 15.86 13.65 12.19 11.77	1.00 1.10 1.25 1.35 1.50 1.80 2.0 2.2 2.4 2.6 2.8 2.3	SKD112 Y4 90 SKF112 Y4 90 SKA112 Y4 90 SKFA112 Y4 90
	60 70 82 92 108 116 134 158 177 207 221 263	223 194 165 148 126 116 101 86 76 65 61 52	23.36 20.19 17.15 15.31 13.08 12.14 10.49 8.91 7.96 6.80 6.37 5.36	0.80 0.90 1.05 1.10 1.25 1.30 1.50 1.75 1.90 2.2 2.2 2.6	SKD100 Y4 90 SKF100 Y4 90 SKA100 Y4 90 SKFA100 Y4 90

SK系列斜齒輪—蝸旋傘齒輪減速電機選型參數表（功率2.2kW-3.0kW）

選型參數表

功率[kW]	輸出轉速[1/min]	輸出扭矩[Nm]	傳動比[i]	使用系數[f_B]	機型號[Type]
2.2	0.38 0.52 0.62 0.82 0.97	46700 33700 29200 21800 18400	3666 2672 2273 17802 1441	0.80 1.15 1.30 1.75 2.1	SKD600 S225 Y4 100
	0.82 1.0 1.3	22000 17900 13900	1704 1387 1088	1.10 1.35 1.70	SKD500 S225 Y4 100
	1.0 1.3 1.6 2.0	17900 13900 11400 8780	1388 1088 900 690	0.95 1.20 1.50 1.95	SKD450 S225 Y4 100 SKD450 S225 Y4 100 SKD450 S225 Y4 100 SKFA450 S225 Y4 100
	2.0 2.5 3.4 4.1	9030 7110 5300 4450	703 550 411 346	1.25 1.60 2.2 2.6	SKD375 S180 Y4 100 SKF375 S180 Y4 100 SKA375 S180 Y4 100 SKFA375 S180 Y4 100
	1.6 2.1 2.7 3.5	11400 8750 6840 5200	881 673 526 401	1.00 1.30 1.65 2.2	SKD375 S140 Y4 100 SKF375 S140 Y4 100 SKA375 S140 Y4 100 SKFA375 S140 Y4 100
	4.7 6.2 7.6 8.7	3810 2910 2370 2060	298 227 185 161	1.80 2.3 2.9 3.3	SKD315 S180 Y4 100 SKF315 S180 Y4 100 SKA315 S180 Y4 100 SKFA315 S180 Y4 100
	3.0 3.8 4.7	6060 4750 3890	466 367 301	1.15 1.45 1.75	SKD315 S140 Y4 100 SKF315 S140 Y4 100 SKA315 S140 Y4 100 SKFA315 S140 Y4 100
	6.0 7.1	3040 2570	233 198	1.10 1.35	SKD265 S115 Y4 100 SKF265 S115 Y4 100 SKA265 S115 Y4 100 SKFA265 S115 Y4 100
	4.9 5.8 6.2 6.9	4090 3460 3200 2860	143.47 121.46 112.41 100.75	1.64 2.0 2.1 2.4	SKD315 Y8 132 SKF315 Y8 132 SKA315 Y8 132 SKFA315 Y8 132
	6.1 6.7 7.6 8.9	3240 2980 2630 2230	153.21 140.28 123.93 105.13	1.25 1.35 1.50 1.80	SKD265 Y6 112 SKF265 Y6 112 SKA265 Y6 112 SKFA265 Y6 112
	7.9 9.1 10 11 13 14	2500 2180 2000 1760 1500 1370	176.05 153.21 140.28 123.93 105.13 96.80	1.60 1.85 2.0 2.3 2.7 2.9	SKD265 Y4 100 SKF265 Y4 100 SKA265 Y4 100 SKFA265 Y4 100
	9.5 11 12 14 16 18 20 22	2090 1800 1650 1460 1230 1130 1000 902	147.32 126.91 115.82 102.71 86.34 79.34 70.46 63.00	1.20 1.40 1.55 1.75 2.1 2.3 2.5 2.9	SKD212 Y4 100 SKF212 Y4 100 SKA212 Y4 100 SKFA212 Y4 100
	12 14 16 18 19 22 24 27 31 35 40 45 48 55	1610 1380 1270 1110 1050 920 830 730 640 570 500 441 410 365	113.56 97.05 88.97 78.07 73.99 64.75 58.34 51.18 45.16 40.04 35.20 30.89 29.27 25.62	0.85 1.00 1.10 1.25 1.30 1.50 1.65 1.90 2.1 2.4 2.8 3.1 3.3 3.8	SKD180 Y4 100 SKF180 Y4 100 SKA180 Y4 100 SKFA180 Y4 100
	24 29 32 36 39 46	810 690 631 546 508 432	57.28 48.77 44.32 38.39 35.62 30.22	0.85 1.00 1.10 1.25 1.35 1.60	SKD140 Y4 100 SKF140 Y4 100 SKA140 Y4 100 SKFA140 Y4 100
	51 58 62 73 80 92 106 112 132 145 167 192	390 342 323 275 252 218 188 177 152 138 119 103	27.28 24.00 22.66 19.30 17.54 15.19 13.22 12.48 10.63 9.66 8.37 7.28	1.75 2.0 2.1 2.4 2.6 2.8 3.1 2.8 3.1 3.3 3.5 3.8	SKD140 Y4 100 SKF140 Y4 100 SKA140 Y4 100 SKFA140 Y4 100
	54 64 72 83 88 103 115 119 133 154	370 308 280 242 228 194 174 168 151 130	25.91 21.81 19.58 16.86 15.82 13.65 12.19 11.77 10.56 9.10	1.05 1.20 1.35 1.50 1.60 1.75 1.90 1.60 1.75 2.0	SKD112 Y4 100 SKF112 Y4 100 SKA112 Y4 100 SKFA112 Y4 100
	107 133 157 176 206 220 261	186 149 127 113 97 91 77	13.08 10.49 8.91 7.96 6.80 6.37 5.36	0.85 1.00 1.20 1.30 1.45 1.50 1.75	SKD100 Y4 100 SKF100 Y4 100 SKA100 Y4 100 SKFA100 Y4 100
3.0	0.62 0.82 0.97 1.3	40200 30020 25400 18600	2273 1702 1441 1066	0.95 1.25 1.50 2.0	SKD600 S225 Y4 100
	1.0 1.3 1.5 1.9	24600 19190 16250 13300	1387 1088 921 755	0.95 1.25 1.45 1.80	SKD500 S225 Y4 100
	1.6 2.0 2.5 3.2	15770 1200 10070 7720	900 690 572 438	1.10 1.40 1.70 2.2	SKD450 S225 Y4 100 SKD450 S225 Y4 100 SKD450 S225 Y4 100 SKFA450 S225 Y4 100
	2.5 3.4 4.1 4.9	9800 7280 6120 4980	550 411 346 283	1.15 1.55 1.85 2.3	SKD375 S180 Y4 100 SKF375 S180 Y4 100 SKA375 S180 Y4 100 SKFA375 S180 Y4 100
	2.7 3.5	9380 7130	526 401	1.20 1.60	SKD375 S140 Y4 100 SKF375 S140 Y4 100 SKA375 S140 Y4 100 SKFA375 S140 Y4 100
	4.7 6.2 7.6 8.7	5244 3999 3260 2840	298 227 185 161	1.30 1.70 2.1 2.4	SKD315 S180 Y4 100 SKF315 S180 Y4 100 SKA315 S180 Y4 100 SKFA315 S180 Y4 100
	3.8 4.7	6530 5340	367 301	1.05 1.30	SKD315 S140 Y4 100 SKF315 S140 Y4 100 SKA315 S140 Y4 100 SKFA315 S140 Y4 100
	7.1	3520	198	0.95	SKD265 S115 Y4 100 SKF265 S115 Y4 100 SKA265 S115 Y4 100 SKFA265 S115 Y4 100
	5.0 5.9 6.4 7.2 7.9	5420 4590 4250 3800 3440	143.47 121.46 112.41 100.75 90.96	1.25 1.50 1.60 1.80 2.0	SKD315 Y8 132 SKF315 Y8 132 SKA315 Y8 132 SKFA315 Y8 132
	6.6 7.7 8.4 9.3	4150 3500 3260 2920	143.47 121.46 112.41 100.75	1.65 1.95 2.1 2.3	SKD315 Y6 132 SKF315 Y6 132 SKA315 Y6 132 SKFA315 6 132
	9.8 12	2790 2370	143.47 121.46	2.5 2.9	SKD315 Y4 100 SKF315 Y4 100 SKA315 Y4 100 SKFA315 Y4 100
	7.6 8.9 9.7 11	3590 3040 2800 2500	123.93 105.13 96.80 86.52	1.10 1.30 1.40 1.60	SKD265 Y6 132 SKF265 Y6 132 SKA265 Y6 132 SKFA265 Y6 132
	7.9 9.1 10 11 13 14 16 18 20 22 25	3420 2980 2730 2420 2040 1880 1680 1510 1370 1220 1100	176.05 153.21 140.28 123.93 105.13 96.80 86.52 77.89 70.54 62.55 56.55	1.15 1.35 1.45 1.65 1.95 2.1 2.4 2.6 2.9 3.3 3.6	SKD265 Y4 100 SKF265 Y4 100 SKA265 Y4 100 SKFA265 Y4 100
	9.5 11 12 14 16 18 20 22 25 28 32 38	2860 2470 2250 1995 1680 1540 1370 1230 1100 960 855 707	147.32 126.91 115.82 102.71 86.34 79.34 70.46 63.00 56.64 49.16 44.02 36.52	0.90 1.05 1.15 1.30 1.55 1.65 1.85 2.1 2.3 2.7 2.9 3.3	SKD212 Y4 100 SKF212 Y4 100 SKA212 Y4 100 SKFA212 Y4 100
	18 19 22 24 27 31 35 40 45	1520 1430 1260 1130 998 874 779 684 599	78.07 73.99 64.75 58.34 51.18 45.16 40.04 35.20 30.89	0.90 0.95 1.10 1.20 1.40 1.55 1.75 2.0 2.3	SKD265 Y4 100 SKF265 Y4 100 SKA265 Y4 100 SKFA265 Y4 100
	36 39 46 51 58 62 73 80 92 106 112 132 145	746 694 589 532 466 442 375 342 295 257 242 209 188	38.39 35.62 30.22 27.28 24.00 22.66 19.30 17.54 15.19 13.22 12.48 10.63 9.66	0.90 0.95 1.10 1.20 1.40 1.55 1.75 1.90 2.1 2.3 2.1 2.3 2.4	SKD140 Y4 100 SKF140 Y4 100 SKA140 Y4 100 SKFA140 Y4 100
	72 83 88 103 115 119 133 154 164 190 213	380 328 309 266 238 228 204 177 166 143 128	19.58 16.86 15.86 13.65 12.19 11.77 10.56 9.10 8.56 7.36 6.58	1.00 1.10 1.15 1.30 1.40 1.15 1.30 1.50 1.55 1.65 1.80	SKD112 Y4 100 SKF112 Y4 100 SKA112 Y4 100 SKFA112 Y4 100
	157 176 206 220 261	173 155 132 123 104	8.91 7.96 6.80 6.37 5.36	0.90 0.95 1.10 1.10 1.30	SKD100Y4 100 SKF100 Y4 100 SKA100 Y4 100 SKFA100 Y4 100

SK系列斜齒輪—蝸旋傘齒輪減速電機選型參數表（功率4.0kW-5.5kW）

選型參數表

功率[kW]	輸出轉速[1/min]	輸出扭矩[Nm]	傳動比[i]	使用系數[f_B]	機型號[Type]
4.0	1.5 1.9	21200 16900	916 736	1.80 2.2	SKD600 S250 Y4 112
	0.83 0.99 1.3	39710 33500 24700	1702 1441 1066	0.95 1.15 1.55	SKD600 S225 Y4 112
	1.3 1.5 1.9 2.5	25400 21400 17600 12900	1088 921 755 559	0.95 1.10 1.35 1.85	SKD500 S250 Y4 112
	2.1 2.5 3.2	16000 13300 10170	690 572 438	1.05 1.30 1.70	SKD450 S225 Y4 112 SKF450 S225 Y4 112 SKA450 S225 Y4 112 SKFA450 S225 Y4 112
	3.5 4.1 5.0 6.0	9595 8080 6584 5558	411 346 283 238	1.20 1.40 1.75 2.0	SKD375 S180 Y4 112 SKF375 S180 Y4 112 SKA375 S180 Y4 112 SKFA375 S180 Y4 112
	3.5	9400	401	1.20	SKD315 S140 Y4 112 SKF315 S140 Y4 112 SKA315 S140 Y4 112 SKFA315 S140 Y4 112
	4.8 6.3 7.7 8.8	6900 5300 4300 3750	298 227 185 161	1.00 1.30 1.60 1.80	SKD315 S180 Y4 112 SKF315 S180 Y4 112 SKA315 S180 Y4 112 SKFA315 S180 Y4 112
	5.3 5.9 6.5	6860 6180 5558	136.14 122.48 110.18	1.65 1.85 2.0	SKD375 Y8 132 SKF375 Y8 132 SKA375 Y8 132 SKFA375 Y8 132
	6.6 7.1 7.8 8.7	5520 5150 4630 4160	146.07 136.14 122.48 110.18	2.1 2.2 2.5 2.7	SKD375 Y6 132 SKF375 Y6 132 SKA375 Y6 132 SKFA375 Y6 132
	6.4 7.2 7.9 8.7	5660 5070 4590 4160	112.41 100.75 90.96 82.61	1.20 1.35 1.50 1.65	SKD315 Y8 132 SKF315 Y8 132 SKA315 Y8 132 SKFA315 Y8 132
	6.7 7.9 8.5 9.5 11	5420 4590 4250 3810 3440	143.47 121.46 112.41 100.72 90.96	1.25 1.50 1.60 1.80 2.0	SKD315 Y6 132 SKF315 Y6 132 SKA315 Y6 132 SKFA315 Y6 132
	9.9 12 13 14 16 17 19	3670 3100 2870 2570 2330 2100 1870	143.47 121.46 112.41 100.75 90.96 82.61 73.30	1.85 2.2 2.4 2.7 2.9 3.2 3.7	SKD315 Y4 132 SKF315 Y4 132 SKA315 Y4 132 SKFA315 Y4 132
	9.3 10 11 14 15 16 18 20	3910 3580 3160 2690 2470 2210 1995 1800	153.21 140.28 123.93 105.13 96.80 86.52 77.89 70.54	1.00 1.10 1.25 1.50 1.60 1.80 2.0 2.2	SKD265 Y4 112 SKF265 Y4 112 SKA265 Y4 112 SKFA265 Y4 112
	12 14 16 18 20 23 25 29 32 39	2960 2620 2200 2020 1800 1600 1440 1250 1120 930	115.82 102.71 86.34 79.34 70.46 63.00 56.64 49.16 44.02 36.52	0.85 1.00 1.15 1.25 1.40 1.60 1.75 2.0 2.2 2.5	SKD212 Y4 112 SKF212 Y4 112 SKA212 Y4 112 SKFA212 Y4 112
	22 24 28 31 35 40 46 49 55 62 70	1650 1490 1310 1150 1030 902 789 746 656 589 518	64.75 58.34 51.18 45.16 40.04 35.20 30.89 29.27 25.62 23.08 20.25	0.85 0.90 1.05 1.20 1.35 1.55 1.75 1.85 2.1 2.3 2.7	SKD180 Y4 112 SKF180 Y4 112 SKA180 Y4 112 SKFA180 Y4 112
	47 52 59 63	770 698 613 580	30.22 27.28 24.00 22.66	0.90 1.00 1.10 1.20	SKD140 Y4 112 SKF140 Y4 112 SKA140 Y4 112 SKFA140 Y4 112
	74 81 94 107 114 134 147 170 195	494 447 390 337 318 270 247 214 186	19.30 17.54 15.19 13.22 12.48 10.63 9.66 8.37 7.28	1.35 1.45 1.60 1.75 1.60 1.75 1.85 1.95 2.1	SKD140 Y4 112 SKF140 Y4 112 SKA140 Y4 112 SKFA140 Y4 112
5.5	1.6 1.9 2.8	29000 23000 16000	916 736 517	1.30 1.65 2.3	SKD600 S250 Y4 132
	0.99 1.3	46000 34000	1441 1066	0.85 1.10	SKD600 S225 Y4 132
	1.5 1.9 2.6 3.5 3.9	29400 24000 17800 13000 11600	921 422 229 412 363	0.80 1.10 1.35 1.80 2.0	SKD500 S225 Y4 132
	2.5 3.3 3.9 4.8	18000 14000 11700 9500	572 438 368 299	0.95 1.20 1.45 1.80	SKD450 S225 Y4 132 SKF450 S225 Y4 132 SKA450 S225 Y4 132 SKFA450 S225 Y4 132
	4.1 5.1 6.0 7.3 8.4	11100 9000 7600 6220 5400	346 283 238 195 170	1.05 1.25 1.50 1.85 2.1	SKD375 S180 Y4 132 SKF375 S180 Y4 132 SKA375 S180 Y4 132 SKFA375 S180 Y4 132
	7.7 8.9	5900 5150	185 161	1.15 1.35	SKD315 S140 Y4 132 SKF315 S140 Y4 132 SKA315 S140 Y4 132 SKFA315 S140 Y4 132
	4.7 5.8 7.1 7.8	10600 8600 7040 6500	150.41 122.39 102.22 91.65	1.60 2.0 2.4 2.7	SKD450 Y8 160 SKF450 Y8 160 SKA450 Y8 160 SKFA450 Y8 160
	5.2 5.8 6.4 7.9	9595 8600 7740 6320	136.14 122.48 110.18 89.89	1.20 1.30 1.45 1.80	SKD375 Y8 160 SKF375 Y8 160 SKA375 Y8 160 SKFA375 Y8 160
	7.1 7.8 8.7 11	7080 6370 5730 4670	136.14 122.48 110.18 89.89	1.60 1.80 2.0 2.4	SKD375 Y8 132 SKF375 Y8 132 SKA375 Y8 132 SKFA375 Y8 132
	8.5 9.5 11 12	5800 5230 4730 4300	112.41 100.75 90.96 82.61	1.15 1.30 1.45 1.60	SKD315 Y6 132 SKF315 Y6 132 SKA315 Y6 132 SKFA315 Y6 132
	10 12 13 14 16 17	5000 4240 3900 3500 3170 2880	143.47 121.46 112.41 100.75 90.96 82.61	1.35 1.60 1.75 1.95 2.2 2.4	SKD315 Y4 132 SKF315 Y4 132 SKA315 Y4 132 SKFA315 Y4 132
	12 14 15 17 18 20 23 25 30	4320 3670 3380 3000 2700 2460 2190 1980 1670	123.93 105.13 96.80 86.80 77.89 70.54 62.55 56.55 47.93	0.90 1.10 1.20 1.30 1.45 1.60 1.85 2.0 2.4	SKD265 Y4 132 SKF265 Y4 132 SKA265 Y4 132 SKFA265 Y4 132
	17 18 20 23 25 29 32 39 46 51	3000 2760 2460 2200 1980 1720 1540 1270 1090 970	86.34 79.34 70.46 63.00 56.64 49.16 44.02 36.52 31.39 27.88	0.85 0.95 1.05 1.15 1.30 1.50 1.60 1.85 2.3 2.5	SKD212 Y4 132 SKF212 Y4 132 SKA212 Y4 132 SKFA212 Y4 132
	32 36 46 49 56 62 71 80 90 106 116 132	1580 1400 1070 1020 893 807 708 622 550 470 432 380	45.16 40.04 30.89 29.27 25.62 23.08 20.25 17.87 15.84 13.52 12.36 10.84	0.85 1.00 1.30 1.35 1.55 1.70 1.95 2.2 2.4 2.5 2.1 2.3	SKD180 Y4 132 SKF180 Y4 132 SKA180 Y4 132 SKFA180 Y4 132
	60 63 74 82 94 108	836 788 670 613 532 460	24.00 22.66 19.30 17.54 15.19 13.22	0.80 0.85 1.00 1.05 1.15 1.30	SKD140 Y4 132 SKF140 Y4 132 SKA140 Y4 132 SKFA140 Y4 132
	115 135 148 171 196	437 370 337 290 252	12.48 10.63 9.66 8.37 7.28	1.15 1.30 1.35 1.45 1.55	SKD140 Y4 132 SKF140 Y4 132 SKA140 Y4 132 SKFA140 Y4 132

頁次：1/6 每頁10條共57條信息分頁：[1][2][3][4][5][6]
