特點和適用范圍

1）采用單元結構設計，規格、主參數、傳動比均采用優先數系，零部件的標準化、通用化程度高，互換性好，便于組織生產、交貨迅速。

2）齒輪參數均為計算機優化設計的新科研成果，使減速器具有單位體積傳遞功率大和重量輕的特點。以相同傳動比、傳遞相同功率的ZS75減速器與本系列SDN200減速器比較，總中心距為17：1，重量比為2.9：1。

3）齒輪選用優質合金鋼，經滲碳、淬火處理，齒面硬度可達HRC60，具有很高的許用應力和很好的耐磨性，故承載能力大、壽命長。

4）齒輪精度為DIN標準6級。圓柱齒輪采用磨齒工藝，部分規格采用齒廓、齒向修形，故傳動平穩、噪聲小。

5）采用承載能力高的加強型軸承，軸承壽命長。

6）齒輪和軸承一般采用飛濺潤滑，便于維修。根據實際需要，可增加風扇冷卻、環管冷卻、或風扇加環管冷卻，也可采用壓力循環潤滑。

7）箱體采用高強度灰鑄鐵，也可采用焊接箱體。

8）傳動比范圍寬（7.1～500），結構緊湊，承載能力大（最大額定功率為3400kW）。故適用性強，可廣泛用于不同原動機拖動的各種機械。

K系列圓錐—圓柱齒輪減速機裝配型式

裝配型式

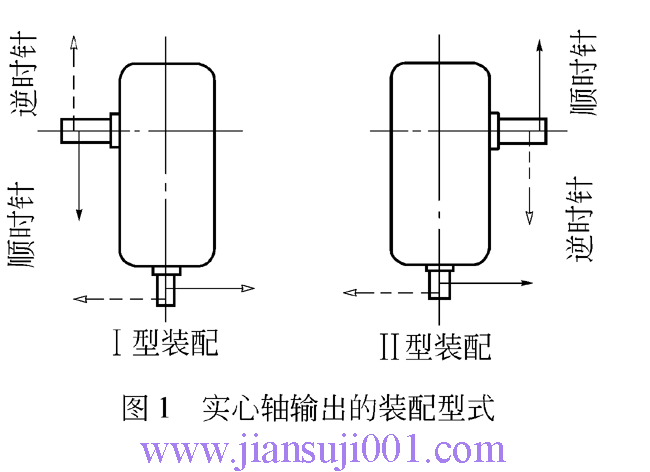

實心軸輸出的兩種基本裝配形式圖

K系列圓錐—圓柱齒輪減速機

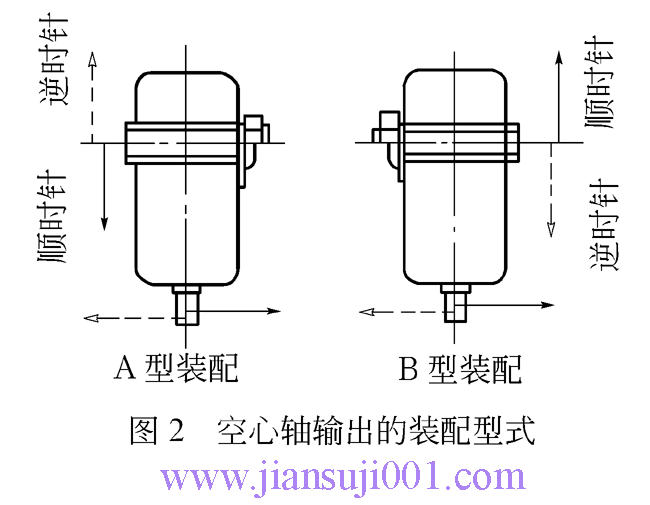

空心軸輸出的兩種基本裝配形式圖

K系列圓錐—圓柱齒輪減速機

K系列圓錐—圓柱齒輪減速機代號示例

K系列圓錐—圓柱齒輪減速器代號示例

代號示例

K系列圓錐—圓柱齒輪減速機

型式代號與主要參數

類別	級別	形式代號			傳動比范圍	最大末級中心距/mm	最小單級中心距/mm
類別	級別	基本型	懸掛型	空心軸型	傳動比范圍	最大末級中心距/mm	最小單級中心距/mm
K系列圓錐—圓柱齒輪減速器	2	KENB	KEOB	KEAB	5～16	500	80
	3	KZN	KZO	KZA	14～90	800	80
	4	KDNB	KDOB	KDAB	90～500	800	80

K系列圓錐—圓柱齒輪減速機傳動比

KENB、KEAB型減速器傳動比

i_N	減速器規格
	80	100	125	160	200	250	280	320	360	400	450	500
	實際傳動比
5 5.6 6.3 7.1	4.889 5.625 6.133 7.059	4.875 5.529 6.400 7.143	5.059 5.500 6.429 7.067	4.889 5.625 6.133 7.067	4.875 5.529 6.400 7.143	5.059 5.500 6.429 7.067	4.941 5.500 6.429 6.933	4.889 5.625 6.133 7.067	5.125 5.600 6.143 7.200	4.875 5.714 6.400 7.143	5.067 5.625 6.133 6.857	向生產廠函索
8 9 10 11.2	8.133 8.984 10.352 11.373	8.133 9.091 10.352 11.508	7.857 8.994 10.023 11.385	7.857 8.994 10.000 11.385	7.846 9.091 9.986 11.505	7.875 8.994 10.023 11.385	8.133 8.824 10.352 11.170	7.875 8.994 10.000 11.385	8.100 9.164 10.145 11.600	8.036 9.091 10.065 11.508	7.714 8.727 9.662 11.048
12.5 14 16	13.104 14.118 16.267	13.104 14.286 16.267	12.688 14.133 15.750	12.659	12.641	12.688	3.104	12.659	12..800	12.698	12.190

KZN、KZA型減速器傳動比

i_N	減速器規格
	112	125	140	160	180	200	225	250	280	320	360	400	450	500～800
	實際傳動比
11.2 12.5 14 16 18	14.016 15.282 17.588	14.625 15.977 18.804	14.440 16.714 18.654	14.016 15.282 17.442	13.725 16.043 17.635	14.300 16.714 18.027	14.320 15.614 17.991	14.625 16.043 18.804	14.441 16.714 18.654	14.016 15.614 17.442	12.706 13.967 15.321 17.958	12.965 13.983 15.661 17.479	12.176 14.029 15.297 17.103	向生產 廠函索
20 22.4 25 28 31.5	18.809 21.647 24.706 27.551 31.745	19.664 23.143 25.440 29.455 32.143	20.571 22.959 24.762 29.221 33.273	18.809 21.467 24.733 27.321 21.782	19.745 21.705 25.440 27.624 30.784	20.571 22.187 24.762 28.238 33.125	19.218 22.142 24.733 28.181 31.333	19.745 23.143 25.440 29.455 32.143	20.571 22.959 24.762 29.221 32.098	19.218 21.467 24.733 27.321 30.704	20.670 23.034 25.740 28.350 30.784	20.119 23.601 26.116 29.048 33.125	19.686 21.888 25.071 26.939 30.667
35.5 40 45 50 56	36.230 40.185 45.863 53.351 56.933	35.333 40.689 44.728 49.844 55.524	35.885 42.119 45.426 53.288 56.391	36.618 40.232 46.354 51.539 57.543	36.082 38.969 45.676 49.844 56.700	36.970 41.932 46.799 51.407 58.095	35.000 39.664 44.306 49.791 55.000	35.333 40.689 44.728 49.844 55.524	34.618 40.632 43.822 51.407 54.400	35.376 38.867 44.782 49.791 55.591	36.082 40.320 43.546 51.040 56.320	36.970 40.909 46.400 51.786 57.143	34.286 39.273 44.467 49.714 54.857
63 71 80 90	66.229 73.286 80.420 88.990	61.875 69.891 75.134 84.867	66.151 73.200 80.326 88.886	63.980 69.732 77.690 84.675	61.875 69.143 75.134 83.959	63.815 70.615 77.490 85.747	61.810 70.800 75.054 85.971	61.875 69.891 75.134 84.867	63.815 71.167 77.490 86.417	61.810 69.732 75.054 84.675	63.360 72.411 76.937	64.286 73.469 78.061	61.714 70.531 74.939

KDNB、KDAB型減速器的傳動比

i_N	減速器規格
	160	180	200	225	250	280	320	360	400	450	500
	實際傳動比
90 100 112 125 140	101.446 116.884 129.114 148.761	98.611 115.581 125.504 147.103	105.842 118.127 134.708 150.343	96.718 108.036 123.095 137.500	102.704 112.898 130.714 143.689	102.681 110.743 130.684 140.945	94.990 109.445 120.896 139.294	88..266 97.671 108.524 124.309 138.121	87.162 99.840 107.975 127.069 137.423	85.137 96.166 111.451 122.393 141.847	向生產廠函索
160 180 200 224 250	154.369 177.860 195.411 219.934 253.402	153.920 180.409 194.844 214.328 251.213	163.076 182.005 206.434 228.004 254.469	161.143 180.000 203.986 225.780 252.201	162.723 178.875 205.987 222.432 244.510	165.075 178.036 208.964 228.164 246.079	155.438 179.092 196.765 212.474 244.807	161.891 178.080 198.450 225.427 251.213	153.374 173.333 203.333 219.418 257.394	158.587 172.684 192.000 218.596 213.048
280 315 355 400 450 500	289.031 315.018 358.797 391.057 434.800 502.071	281.262 314.299 249.153 390.164 425.774 488.067	297.311 328.992 369.076 408.403 448.615 505.487	282.156 323.197 350.263 401.211 450.884 481.440	278.305 314.358 345.481 390.237 434.875 497.971	276.080 307.883 342.720 382.200 448.350 488.000	276.593 312.046 343.357 387.368 430.699 492.774	277.200 310.358 349.153 399.032 453.600 506.880	284.021 328.067 369.076 421.801 478.041 528.980	268.190 304.991 343.115 392.131 445.508 510.310

KENB80、KENB100、KENB125、KENB160、KENB200、KENB250、KENB280、KENB320、KENB360、KENB400、KENB450、KENB500、型圓柱齒輪減速機的外形及安裝尺寸

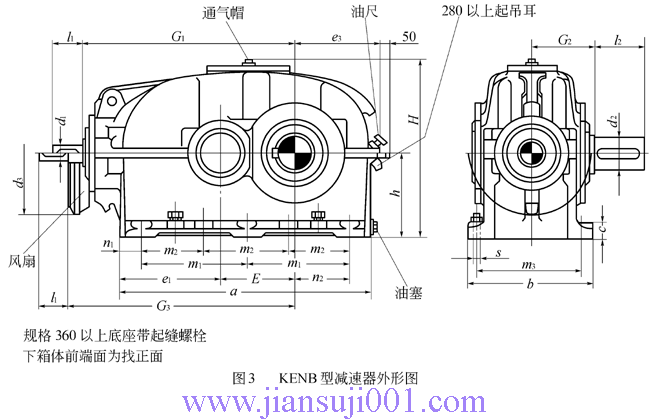

KENB型圓柱齒輪減速器的外形及安裝尺寸

KENB型減速器外形安裝尺寸

尺寸、重量及油量
型號規格	a	b	c	軸端①
				d₁	l₁	G②3	d₁	l₁	G②3	d₂	l₂	D③3	E	e₁	e₃≈
				i_N=5－10			i_N=11.2－16			d₂	l₂	D③3	E	e₁	e₃≈
80 100 125 160	285 340 425 540	170 200 235 290	18 22 25 32	19k6 24k6 32m6 38m6	35 40 60 60	- - 425 540	14k6 19k6 24k6 32m6	30 35 40 60	- - - 540	38m6 48m6 55m6 75m6	60 80 90 120	- - 252 316	80 100 125 160	117.5 135 167.5 215	101 122 153 188
200 250 280 320	665 830 920 1030	355 450 530 600	40 50 50 63	48m6 60m6 65m6 70m6	80 105 105 120	660 770 850 940	38m6 48m6 55m6 65m6	60 80 90 105	660 770 850 940	95m6 110n6 130n6 140n6	160 180 210 240	386 426 556 590	200 250 280 320	257.5 325 355 395	238 293 325 364
				i_N=5－12..5
360 400 450 500	1150 1280 1450 1600	660 760 860 960	63 80 80 100	80m6 90m6 100m6 110n6	140 160 180 180	1070 1190 1315 1475	- - - -	- - - -	- - - -	170n6 180n6 210n6 240n6	270 310 350 400	684 764 854 914	360 400 450 500	440 495 560 620	398 445 505 557

型號規格	G②1	G₂	h	H≈	m₁	m₂	m₃	n₁	n₂	地腳螺栓		平均重量/kg	最大油量/L
型號規格	G②1	G₂	h	H≈	m₁	m₂	m₃	n₁	n₂	S	數量件	平均重量/kg	最大油量/L
80 100 125 160	270 320 395 485	90 100 115 140	90 112 140 180	195 240 297 375	115 140 180 225	- - - -	140 165 200 245	27.5 30 32.5 45	60 75 100 120	M10 M12 M12 M16	6 6 6 6	28 49 87 160	1.1 2.1 4.5 9
200 250 280 320 360	585 705 785 870 970	170 215 260 295 320	225 280 315 355 400	462 574 646 721 806	280 350 380 420 475	- - - - -	300 380 460 520 580	52.5 65 80 95 100	155 190 205 220 250	M20 M24 M24 M30 M30	6 6 6 6 6	300 540 780 1050 1450	17 32 46 65 100
400 450 500	1090 1210 1365	370 415 450	450 500 560	906 1006 1121	520 - -	- 400 440	660 760 840	120 125 140	265 315 340	M36 M36 M42	6 8 8	2050 2800 3800	145 200 265

①帶平鍵的軸端，按GB1096—79的A型。

②G₁為不帶風扇尺寸，G₃為帶風扇尺寸。

③帶風扇冷卻的只有規格125～500。

如對帶風扇冷卻的減速器加設防護罩時，應留有空間使空氣流通。

KEAB100、KEAB125、KEAB160、KEAB200、KEAB250、KEAB280、KEAB320、KEAB360、KEAB400、KEAB450、KEAB500、型圓柱齒輪減速機的外形及安裝尺寸

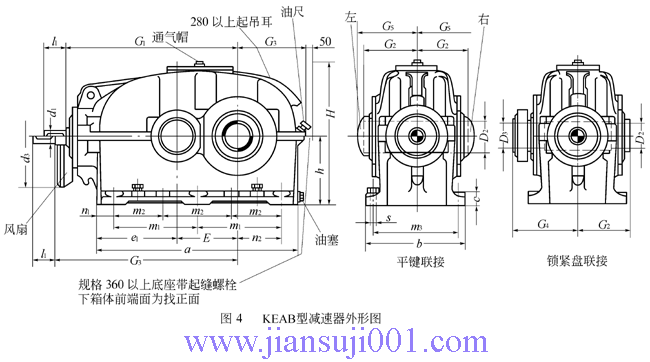

KEAB型圓柱齒輪減速器的外形及安裝尺寸

KEAB型減速器外形安裝尺寸 (mm)

尺寸、重量及油量
型號規格	a	b	c	軸端①						空心軸④
				d₁	l₁	G②3	d₁	l₁	G②3	D④2	D④3	d③3	E	e1	e₃≈
				i_N=5－10			i_N=11.2－16			D④2	D④3	d③3	E	e1	e₃≈
100 125 160	340 425 540	200 235 290	22 25 32	24k6 32m6 38m6	40 60 60	- 425 540	19k6 24k6 32m6	35 40 60	- - 540	50H7 65H7 85H7	- - -	- 252 316	100 125 160	135 167.5 215	122 153 188
200 250 280 320	665 830 920 1030	355 450 530 600	40 50 50 63	48m6 60m6 65m6 70m6	80 105 105 120	660 770 850 940	38m6 48m6 55m6 65m6	60 80 90 105	660 770 850 940	110H7 140H7 150H7 170H7	- - 140H7 160H7	386 426 556 590	200 250 280 320	257.5 325 355 395	238 293 325 364
				i_N=5－12..5
360 400 450 500	1150 1280 1450 1600	660 760 860 960	63 80 80 100	80m6 90m6 100m6 110n6	140 160 180 180	1070 1190 1315 1475	- - -	- - -	- - -	180H7 200H7 230H7 260H7	170H7 190H7 220H7 245H7	684 764 854 914	360 400 450 500	440 495 560 620	398 445 505 557

尺寸重量與油量
型號規格	G₁	G₂	鎖緊盤		G₅	h	H≈	m₁	m₂	m₃	n₁	n₂	地腳螺栓		平均重量/kg	最大油量/L
型號規格	G₁	G₂	G₄	型號HSD	G₅	h	H≈	m₁	m₂	m₃	n₁	n₂	S	數量件	平均重量/kg	最大油量/L
100 125 160	320 395 485	95 110 135	- - -	- - -	125 140 170	112 140 180	240 297 375	140 180 225	- - -	165 200 245	30 32.5 45	75 100 120	M12 M12 M16	6 6 6	49 87 160	2 3.8 7.5
200 250 280 320	585 705 785 870	165 200 255 285	- - 355 400	- - 195-12 220-12	200 240 - -	225 280 315 355	462 574 646 721	280 350 380 420	- - - -	300 380 460 520	52.5 65 80 95	155 190 205 220	M20 M24 M24 M30	6 6 6 6	300 540 780 1050	15 28 40 56
360 400 450 500	970 1090 1210 1365	310 355 400 445	435 490 560 615	240-12 260-12 300-12 340-12	- - - -	400 450 500 560	806 906 1006 1121	475 520 - -	- - 400 440	580 660 760 840	100 120 125 240	250 265 315 340	M30 M36 M36 M42	6 6 8 8	1450 2050 2800 3800	80 110 150 220

①帶平鍵的軸端，按GB1096—79.A型。

②G₁為不帶風扇尺寸，G₃為帶風扇尺寸。

③帶風扇冷卻的只有規格125～500。

KZN112、KZN125、KZN140、KZN160、KZN180、KZN200、KZN225、KZN250、KZN280、KZN320、KZN360、KZN400、KZN450、KZN500、KZN560、KZN630、KZN710、KZN800、型圓柱齒輪減速機的外形及安裝尺寸

KZN型圓柱齒輪減速器的外形及安裝尺寸

KZN型減速器外形安裝尺寸

尺寸、重量及油量
型號規格	a	b	c	軸端^①
				d₁	l₁	G₃	d₁	l₁	G₃	d₁	l₁	d₂	l₂	d②3	E	e₁	e₃≈	G₁
				i_N=14－35.5			i_N=40－71			i_N=80－90		d₂	l₂	d②3	E	e₁	e₃≈	G₁
112 125 140 160	430 480 530 600	315 235 245 290	22 25 25 32	19k6 22k6 24k6 28m6	35 35 40 50	- - - -	14k6 19k6 19k6 22k6	30 35 35 35	- - - -	14k6 19k6 19k6 19k6	30 35 35 35	48m6 55m6 65m6 75m6	80 90 105 120	- - - -	192 215 240 272	120.5 132.5 140 163	134 153 171 188	382 430 460 522
180 200	665 745	320 355	32 40	32m6 38m6	60 60	605 675	24k6 28k6	40 50	- -	22k6 24k6	35 40	85m6 95m6	140 160	252 316	305 340	175 197.5	209 238	575 635
225 250 280 320	840 930 1025	390 450 500 570	40 50 50 63	38m6 42m6 48m6 55m6	60 70 80 90	765 855 940 1055	32m6 38m6 38m6 42m6	60 60 60 70	- - - -	28m6 32m6 32m6 38m6	50 60 60 60	100m6 110n6 130n6 140n6	180 180 210 240	286 526 556 590	385 430 480 545	222.5 245 260 300	263 293 325 364	710 790 865 975
				i_N=12.5－40			i_N=45－80
360 400 450	1280 1420 1610	600 690 750	63 80 80	60m6 70m6 75m6	105 120 120	1160 1295 1435	48m6 60m6 70m6	80 105 120	1160 1295 1435	- - -	- - -	170n6 180n6 210n6	270 310 350	614 684 764	610 680 770	320 355 400	398 445 505	1065 1195 1330
				i_N=11.2－45			i_N=50－80
500 560 630 710 800	1790 2010 2260 2540 2850	830 910 1030 1160 1320	100 100 125 125 160	85m6 100m6 110n6 120n6 130n6	140 180 180 210 210	1595 1800 - - -	75m6 85m6 100m6 110n6 120n6	120 140 180 180 210	1595 1800 - - -	- - - - -	- - - - -	240n6 270n6 300n6 340n6 390n6	400 450 500 550 650	854 914 - - -	860 960 1080 1210 1360	450 515 575 655 735	557 624 694 780 868	1485 1680 1895 2120 2370

尺寸、重量及油量
型號規格	G₂	h	H≈	m₁	m₂	m₃	n₁	n₂	地腳螺栓		平均重量/kg	最大油量/L
型號規格	G₂	h	H≈	m₁	m₂	m₃	n₁	n₂	S	數量件	平均重量/kg	最大油量/L
112 125 140	110 115 125	125 140 160	263 292 335	180 205 230	- - -	180 200 210	35 35 35	82.5 97.5 115	M12 M12 M12	6 6 6	62 85 115	4 5.5 8
160 180 200	140 155 170	180 200 225	375 415 462	- - -	170 190 210	245 275 300	45 47.5 57.5	120 137.5 150	M16 M16 M20	8 8 8	160 220 310	11 16 21
225 250 280 320	390 215 240 270	250 280 315 355	511 570 644 719	- - - -	235 270 285 320	335 380 430 490	67.5 60 85 100	165 195 200 215	M20 M24 M24 M30	8 8 8 8	420 570 800 1100	30 40 58 80
360 400 450	290 320 360	400 450 500	806 906 1006	- - -	360 400 450	520 590 650	100 110 130	250 275 310	M30 M36 M36	8 8 8	1450 2100 2850	115 160 220
500 560 630 710 800	400 440 500 560 645	560 630 710 800 900	1121 1261 1406 1581 1783	- - - - -	500 560 630 710 800	710 790 890 1000 1140	145 165 185 205 225	335 370 420 470 530	M42 M42 M48 M48 M56	8 8 8 8 8	4100 5500 7600 10500 14500	300 450 520 820 1150

①帶平鍵的軸端按GB1096—79.A型。

②帶風扇冷卻的只有規格180至560。

如對帶風扇冷卻的減速器加設護罩時，應留有空間使空氣流暢。

KZA112、KZA125、KZA140、KZA160、KZA180、KZA200、KZA225、KZA250、KZA280、KZA320、KZA360、KZA400、KZA450、KZA500、KZA560、KZA630、KZA710、KZA800、型圓柱齒輪減速機的外形及安裝尺寸

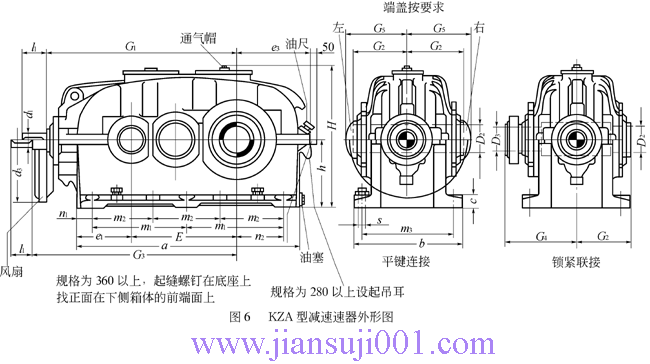

KZA型圓柱齒輪減速器的外形及安裝尺寸

KZA型減速器外型安裝尺寸 (mm)

尺寸、重量及油量
型號規格	a	b	c	軸端^①
				d₁	l₁	G₃	d₁	l₁	G₃	d₁	l₁	D₂	D₃	d③3	E	e₁	e₃≈
				i_N=14－35.5			i_N=40－71			i_N=80－90		D₂	D₃	d③3	E	e₁	e₃≈
112 125 140	430 480 530	215 235 245	22 25 25	19k6 22k6 24k6	35 35 40	- - -	14k6 19k6 19k6	30 35 35	- - -	14k6 19k6 19k6	30 35 35	55H7 65H7 70H7	- - -	- - -	192 215 240	120.5 132.5 140	134 153 171
160 180 200	600 665 745	290 320 355	32 32 40	28m6 32m6 38m6	50 60 60	- 605 675	22k6 24k6 28m6	35 40 50	- - -	19k6 22k6 24k6	35 35 40	85H7 100H7 110H7	- - -	- 252 316	272 305 340	163 175 197.5	188 209 238
225 250 280 320	840 830 1025 1160	390 450 500 570	40 50 50 63	38m6 42m6 48m6 55m6	60 70 80 90	765 855 940 1055	32m6 38m6 38m6 42m6	60 60 60 70	- - - -	28m6 32m6 32m6 38m6	50 60 60 60	120H7 140H7 150H7 170H7	- - 140H7 160H7	386 426 556 590	385 430 480 545	222.5 245 260 300	263 293 325 364
				i_N=12.5－40			i_N=45－80
360 400 450	1280 1420 1610	600 690 750	63 80 80	60m6 70m6 75m6	105 120 120	1160 1295 1435	48m6 60m6 70m6	80 105 120	1160 1295 1435	- - -	- -	180H7 200H7 230H7	170H7 190H7 220H7	614 684 764	610 680 770	320 355 400	398 445 505
				i_N=11.2－45			i_N=50－80
500 560 630 710 800	1790 2010 2260 2540 2850	830 910 1030 1160 1320	100 100 125 125 160	85m6 100m6 110n6 120n6 130n6	140 180 180 210 210	1595 1800 - - -	75m6 85m6 100m6 110n6 120n6	120 140 180 180 210	1595 1800 - - -	- - - - -	- - - - -	260H7 300H7 340H7 370H7 410H7	245H7 285H7 325H7 355H7 395H7	854 914 - - -	860 960 1080 1210 .1360	450 515 575 655 735	557 624 694 780 868

型號 規格	空心軸②				鎖緊盤		G₅	m₁	m₂	m₃	n₁	n₂	地腳螺栓		平均重量 /kg	最大油量 /L
型號 規格	G₁	G₂	h	H≈	G₄	型號HSD	G₅	m₁	m₂	m₃	n₁	n₂	s	數量	平均重量 /kg	最大油量 /L
112 125 140	382 430 460	102.5 110 117.5	125 140 160	263 292 335	- - -	- - -	135 140 150	180 205 230	- - -	180 200 210	35 35 35	82.5 97.5 115	M12 M12 M12	6 6 6	62 85 115	4 5.5 8
160 180 200	522 575 635	135 150 165	180 200 225	375 415 462	- - -	- - -	170 185 200	- - -	170 190 210	245 275 300	45 47.5 57.5	120 137.5 150	M16 M16 M20	8 8 8	160 220 310	11 16 21
225 250 280 320	710 790 865 975	177.5 200 230 250	250 280 315 355	511 570 644 719	- - 335 375	- - 195-22 220-22	215 240 - -	- - - -	235 270 285 320	335 380 430 490	67.5 60 85 100	165 195 200 215	M20 M24 M24 M30	8 8 8 8	420 570 800 1100	30 40 58 80
360 400 450	1065 1195 1330	280 315 345	400 450 500	806 906 1006	405 450 505	240-22 260-22 300-22	- - -	- - -	360 400 450	520 590 650	100 110 130	250 275 310	M30 M36 M36	8 8 8	1450 2100 2850	105 145 200
500 560 630 710 800	1485 1680 1895 2120 2370	380 425 470 530 605	560 630 710 800 900	1121 1261 1406 1581 1783	550 600 670 730 800	340-22 380-22 420-22 460-22 500-22	- - - -	- - - -	500 560 630 710 800	710 790 890 1000 1140	145 165 185 205 225	335 370 420 470 530	M42 M42 M48 M48 M56	8 8 8 8 8	4100 5500 7600 10500 14500	270 370 400 630 870

①軸端的平鍵按GB1096—76，A型；中心孔按GB145—85。

②只有規格為180～560可有風扇冷卻。

要對帶風扇的減速器加設罩子時，應留出足夠的通風空間。

KDNB160、KDNB180、KDNB200、KDNB225、KDNB250、KDNB280、KDNB320、KDNB360、KDNB400、KDNB450、KDNB500、KDNB560、KDNB630、KDNB710、KDNB800、型圓柱齒輪減速機的外形及安裝尺寸

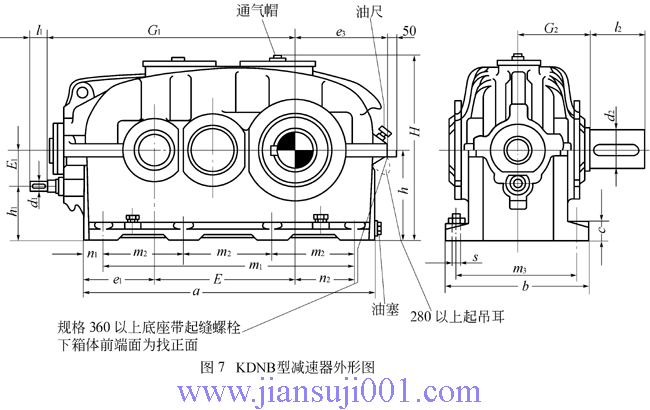

KDNB型圓柱齒輪減速器的外形及安裝尺寸

KDNB型減速器外型安裝尺寸

型號 規格	a	b	c	軸端^①						E	E1	e1	e3≈	G1
				d₁	l₁	d₁	l₁	d2	l2
				i_N=100－200		i_N=224－500
160 180 200	600 665 745	290 320 355	32 32 40	16k6 19k6 22k6	30 35 35	14k6 16k6 19k6	30 30 35	75m6 85m6 95m6	120 140 160	272 305 340	63 70 80	163 175 197.5	188 209 238	507 565 622
225 250 280 320	840 930 1025 1160	390 450 500 570	40 50 50 63	24k6 28m6 32m6 32m6	40 50 60 60	22k6 24k6 28m6 28m6	35 40 50 50	100m6 110n6 130n6 140n6	180 180 210 240	385 430 480 545	90 100 112 125	222.5 245 260 300	263 293 325 364	700 778 862 970
				i_N=90－160		i_N=180－500
360 400 450	1280 1420 1610	600 690 750	63 80 80	38m6 42m6 48m6	60 70 80	28m6 32m6 38m6	50 60 60	170n6 180n6 210n6	270 310 350	610 680 770	140 160 180	320 355 400	398 445 505	1070 1195 1330
				i_N=90－280		i_N=315－500
500 560 630 710 800	1790 2010 2260 2540 2850	830 910 1030 1160 1320	100 100 125 125 160	55m6 60m6 65m6 75m6 90m6	90 105 105 120 160	42m6 42m6 48m6 60m6 65m6	70 70 80 105 105	240n6 270n6 300n6 340n6 390n6	400 450 500 550 650	860 960 1080 1210 1360	200 225 250 280 320	450 515 575 655 735	557 624 694 780 868	1480 1680 1895 2120 2370

型號 規格	G₂	h2	h1	H≈	m₁	m₂	m₃	n₁	n₂	地腳螺栓		平均重量 /kg	最大油量 /L
型號 規格	G₂	h2	h1	H≈	m₁	m₂	m₃	n₁	n₂	S	數量件	平均重量 /kg	最大油量 /L
160 180 200	140 155 170	180 200 225	117 130 145	375 415 462	510 570 630	170 190 210	245 275 300	45 47.5 57.5	120 137.5 150	M16 M16 M20	8 8 8	160 225 320	12 16 22
225 250 280 320	190 215 240 270	250 280 315 355	160 180 203 230	511 570 644 719	705 810 855 960	235 270 285 320	335 380 430 490	67.5 60 85 100	165 195 200 215	M20 M24 M24 M30	8 8 8 8	430 580 820 1150	32 45 63 90
360 400 450	290 320 360	400 450 500	260 290 320	806 906 1006	1080 1200 1350	360 400 450	520 590 650	100 110 130	250 275 310	M30 M36 M36	8 8 8	1500 2150 2900	140 190 265
500 560 630 710 800	400 440 500 560 645	560 630 710 800 900	360 405 460 520 580	1121 1261 1406 1581 1783	1500 1680 1890 2130 2400	500 560 630 710 800	710 790 890 1000 1140	145 165 185 205 225	335 370 420 470 530	M42 M42 M48 M48 M56	8 8 8 8 8	4200 5600 7700 10500 14500	370 560 570 900 270

①平鍵的軸端，按GB1096—79.A型。

KDAB160、KDAB180、KDAB200、KDAB225、KDAB250、KDAB280、KDAB320、KDAB360、KDAB400、KDAB450、KDAB500、KDAB560、KDAB630、KDAB710、KDAB800、型圓柱齒輪減速機的外形及安裝尺寸

KDAB型圓柱齒輪減速器的外形及安裝尺寸

KDAB型減速器外型安裝尺寸

型號 規格	a	b	c	軸端^①				空心軸		E	E₁	e₁	e₃≈	G₁	G₂
				d₁	l₁	d₁	l₁	D②2	D②3
				i_N=100－200		i_N=224－500		D②2	D②3
160 180 200	600 665 745	290 320 355	32 32 40	16k6 19k6 22k6	30 35 35	14k6 16k6 19k6	30 30 35	85H7 100H7 110H7	- - -	272 305 340	63 70 80	163 175 197.5	188 209 238	507 565 622	135 150 165
225 250 280 320	840 930 1025 1160	390 450 500 570	40 50 50 63	24k6 28m6 32m6 32m6	40 50 60 60	22k6 24k6 28m6 28m6	35 40 50 50	120H7 140H7 150H7 170H7	- - 140H7 160H7	385 430 480 545	90 100 112 125	222.5 245 260 300	263 293 325 364	700 778 862 970	177.5 200 230 250
				i_N=90－160		i_N=180－500
360 400 450	1280 1420 1610	600 690 750	63 80 80	38m6 42m6 48m6	60 70 80	28m6 32m6 38m6	50 60 60	180H7 200H7 230H7	170H7 190H7 220H7	610 680 770	140 160 180	320 355 400	398 445 505	1070 1195 1330	280 315 345
				i_N=90－280		i_N=315－500
500 560 630 710 800	1790 2010 2260 2540 2850	830 910 1030 1160 1320	100 100 125 125 160	55m6 60m6 65m6 75m6 90m6	90 105 105 120 160	42m6 42m6 48m6 60m6 65m6	70 70 80 105 105	260H7 300H7 340H7 370H7 410H7	245H7 285H7 325H7 355H7 395H7	860 960 1080 1210 1360	200 225 250 280 320	450 515 575 655 735	557 624 694 780 868	1480 1680 1895 2120 2370	380 425 470 530 605

型號 規格	鎖緊盤		G5	h1	h2	H≈	m1	m2	m3	n1	n2	地腳螺栓		平均重量 /kg	最大油量 /L
型號 規格	G4	型號 HSD	G5	h1	h2	H≈	m1	m2	m3	n1	n2	s	數量件	平均重量 /kg	最大油量 /L
160 180 200	- - -	- - -	170 185 200	117 130 145	180 200 225	375 415 462	510 570 630	170 190 210	245 275 300	45 47.5 57.5	120 137.5 150	M16 M16 M20	8 8 8	160 225 320	12 16 22
225 250 280 320	- - 335 375	- - 195-12 220-12	215 240 - -	160 180 203	250 280 315 355	511 570 644 719	705 810 855 960	235 270 285 320	335 380 430 490	67.5 60 85 100	165 195 200 215	M20 M24 M24 M30	8 8 8 8	430 580 820 1150	32 45 63 90
360 400 450	405 450 505	240-12 260-12 300-12	- - -	260 290 320	400 450 500	806 906 1006	1080 1200 1350	360 400 450	520 590 650	100 110 130	250 275 310	M30 M36 M36	8 8 8	1500 2150 2900	140 190 265
500 560 630 710 800	550 600 670 730 825	340-12 380-12 420-12 460-12 500-12	- - - - -	360 405 460 520 580	560 630 710 800 900	1121 1261 1406 1581 1783	1500 1680 1890 2130 2400	500 560 630 710 800	710 790 890 1000 1090	145 165 185 205 225	335 370 420 470 530	M42 M42 M48 M48 M56	8 8 8 8 8	4200 5600 7700 10500 14500	370 540 570 900 1270

帶平鍵的軸端，按GB1096—79.A型。
