產品展示

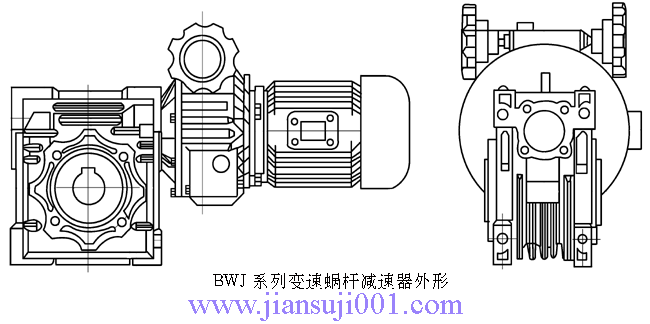

BWJ系列變速蝸桿減速機基本結構

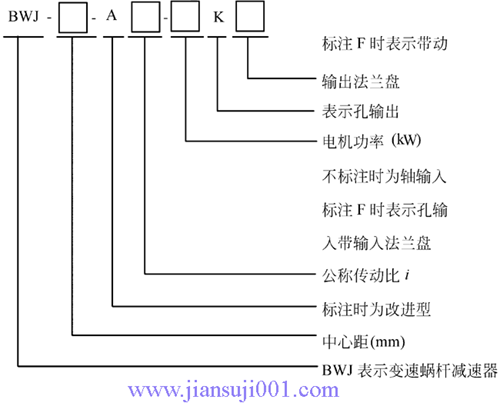

BWJ系列變速蝸桿減速機型號標記及表示方式

BWJ系列變速蝸桿減速機系列規格型號及技術參數

系列規格型號及其技術參數見下表。

BWJ系列規格型號及技術參數

型號	電動機功率/kW	電動機轉速/(r/min)	輸出轉速/(r/min)	輸出轉矩/(N·m)
BWJ40A-7.5-0.18K	0.18	1400	28～112	15～10
BWJ40A-10-0.18K	0.18	1400	21～84	19～14
BWJ40A-15-0.18K	0.18	1400	14～56	27～19
BWJ40A-20-0.18K	0.18	1400	10～40	36～25
BWJ40A-30-0.18K	0.18	1400	7～28	44～31
BWJ40A-40-0.18K	0.18	1400	5～20	46～41
BWJ40A-50-0.18K	0.18	1400	4～16	48
BWJ40A-60-0.18K	0.18	1400	3～12	48
BWJ50A-7.5-0.25K	0.25	1400	26～130	23～13
BWJ50A-10-0.25K	0.25	1400	19～95	31～17
BWJ50A-12.5-0.25K	0.25	1400	15～75	38～21
BWJ50A-15-0.25K	0.25	1400	13～65	41～23
BWJ50A-20-0.25K	0.25	1400	10～50	53～29
BWJ50A-25-0.25K	0.25	1400	7～35	58～40
BWJ50A-30-0.25K	0.25	1400	6～30	76～42
BWJ50A-40-0.25K	0.25	1400	5～25	85～49
BWJ50A-50-0.25K	0.25	1400	4～20	84～59
BWJ50A-60-0.25K	0.25	1400	3～15	93～68
BWJ50A-80-0.25K	0.25	1400	2～10	86
BWJ50A-7.5-0.37K	0.37	1400	26～130	33～18
BWJ50A-10-0.37K	0.37	1400	19～95	45～25
BWJ50A-12.5-0.37K	0.37	1400	15～75	56～31
BWJ50A-15-0.37K	0.37	1400	13～65	61～34
BWJ50A-20-0.37K	0.37	1400	10～50	73～43
BWJ50A-25-0.37K	0.37	1400	7～35	58～59
BWJ50A-30-0.37K	0.37	1400	6～30	85～62
BWJ50A-40-0.37K	0.37	1400	5～25	85～73
BWJ50A-50-0.37K	0.37	1400	4～20	84
BWJ50A-60-0.37K	0.37	1400	3～15	93
BWJ50A-80-0.37K	0.37	1400	2～10	86
BWJ63A-7.5-0.55K	0.55	1390	26～130	50～28
BWJ63A-10-0.55K	0.55	1390	19～95	68～38
BWJ63A-12.5-0.55K	0.55	1390	15～75	85～48
BWJ63A-15-0.55K	0.55	1390	13～65	93～52
BWJ63A-20-0.55K	0.55	1390	10～50	119～66
BWJ63A-25-0.55K	0.55	1390	7～35	135～92
BWJ63A-30-0.55K	0.55	1390	6～30	172～97
BWJ63A-40-0.55K	0.55	1390	5～25	170～113
BWJ63A-50-0.55K	0.55	1390	4～20	156～137
BWJ63A-60-0.55K	0.55	1390	3～15	186～158
BWJ63A-70-0.55K	0.55	1390	2.5～12.5	149
BWJ63A-80-0.55K	0.55	1390	2～10	171
BWJ63A-7.5-0.75K	0.75	1390	26～130	69～38
BWJ63A-10-0.75K	0.75	1390	19～95	93～52
BWJ63A-12.5-0.75K	0.75	1390	15～75	116～65
BWJ63A-15-0.75K	0.75	1390	13～65	126～70
BWJ63A-20-0.75K	0.75	1390	10～50	146～91
BWJ63A-25-0.75K	0.75	1390	7～35	135～126
BWJ63A-30-0.75K	0.75	1390	6～30	172～132
BWJ63A-40-0.75K	0.75	1390	5～25	170～154
BWJ63A-50-0.75K	0.75	1390	4～20	156
BWJ63A-60-0.75K	0.75	1390	3～15	186
BWJ63A-70-0.75K	0.75	1390	2.5～12.5	149
BWJ63A-80-0.75K	0.75	1390	2～10	171
BWJ70-10-0.55K	0.55	1390	19～95	68～38
BWJ70-15-0.55K	0.55	1390	12～60	103～57
BWJ70-20-0.55K	0.55	1390	9～45	132～71
BWJ70-30-0.55K	0.55	1390	6～30	179～100
BWJ70-40-0.55K	0.55	1390	4～20	197～149
BWJ70-60-0.55K	0.55	1390	3～15	200～183
BWJ70-10-0.75K	0.75	1390	19～95	93～52
BWJ70-15-0.75K	0.75	1390	12～60	140～78
BWJ70-20-0.75K	0.75	1390	9～45	180～97
BWJ70-30-0.75K	0.75	1390	6～30	227～136
BWJ70-40-0.75K	0.75	1390	4～20	197
BWJ70-60-0.75K	0.75	1390	3～15	200
BWJ75A-7.5-1.1K	1.1	1400	25～125	99～54
BWJ75A-10-1.1K	1.1	1400	19～95	130～70
BWJ75A-12.5-1.1K	1.1	1400	16～80	152～82
BWJ75A-15-1.1K	1.1	1400	12～60	188～102
BWJ75A-20-1.1K	1.1	1400	10～50	220～110
BWJ75A-25-1.1K	1.1	1400	8～40	272～147
BWJ75A-30-1.1K	1.1	1400	6～30	308～167
BWJ75A-40-1.1K	1.1	1400	5～25	340～194
BWJ75A-50-1.1K	1.1	1400	4～20	295～235
BWJ75A-60-1.1K	1.1	1400	3～15	292～287
BWJ75A-80-1.1K	1.1	1400	2～10	283
BWJ75A-7.5-1.5K	1.5	1400	25～125	136～74
BWJ75A-10-1.5K	1.5	1400	19～95	177～96
BWJ75A-12.5-1.5K	1.5	1400	16～80	208～112
BWJ75A-15-1.5K	1.5	1400	12～60	257～139
BWJ75A-20-1.5K	1.5	1400	10～50	299～163
BWJ75A-25-1.5K	1.5	1400	8～40	272～201
BWJ75A-30-1.5K	1.5	1400	6～30	333～228
BWJ75A-40-1.5K	1.5	1400	5～25	340～265
BWJ75A-50-1.5K	1.5	1400	4～20	295
BWJ75A-60-1.5K	1.5	1400	3～15	292
BWJ75A-80-1.5K	1.5	1400	2～10	283
BWJ110A-7.5-4K	4	1440	24.5～122.5	480～277
BWJ110A-10-4K	4	1440	19～95	520～353
BWJ110A-15-4K	4	1440	12～60	570～541
BWJ110A-20-4K	4	1440	10～50	560
BWJ110A-25-4K	4	1440	8～40	590
BWJ110A-30-4K	4	1440	6～30	630
BWJ110A-40-4K	4	1440	5～25	610
BWJ110A-50-4K	4	1440	4～20	600
BWJ110A-60-4K	4	1440	3～15	560
BWJ110A-80-4K	4	1440	2.3～11.5	490
BWJ110A-100-4K	4	1440	1.9～9.5	460
BWJ130A-7.5-7.5K	7.5	1440	25～125	750～521
BWJ130A-10-7.5K	7.5	1440	19～95	820～670
BWJ130A-15-7.5K	7.5	1440	13～65	920
BWJ130A-20-7.5K	7.5	1440	10～50	910
BWJ130A-25-7.5K	7.5	1440	7.5～37.5	930
BWJ130A-30-7.5K	7.5	1440	6～30	1040
BWJ130A-40-7.5K	7.5	1440	5～25	1050
BWJ130A-50-7.5K	7.5	1440	4～20	980
BWJ130A-60-7.5K	7.5	1440	3～15	900
BWJ130A-80-7.5K	7.5	1440	2.3～11.5	840
BWJ130A-100-7.5K	7.5	1440	1.9～9.5	740

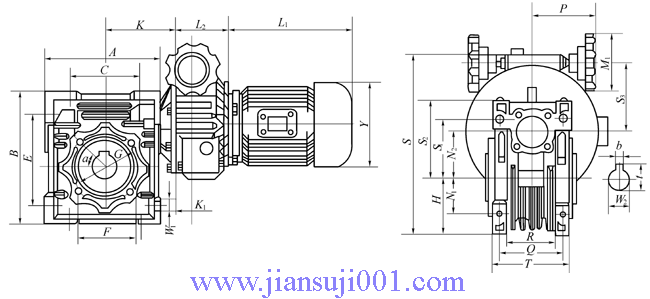

BWJ系列變速蝸桿減速機系列規格型號的外形及安裝尺寸

頁次：1/1 每頁10條共4條信息分頁：[1]

杭州新星減速機廠

電話：0571-82182289 傳真：0571-82183225 地址：浙江杭州蕭山義蓬鎮南沙村

減速機 減速機超市 Reducer - Gearbox

型號	B	E	F	G	A	C	W₁	a	M	K₁	K	L₂	L₁	Y	S
BWJ40A-i-0.18K	121.5	90	φ60	φ75	102	70	φ7	45°	4-M6	35	77	74	220	φ140	234
BWJ50A-i-0.37/0.25K	144	104	φ70	φ85	121	80	φ9	45°	4-M8	35	86.5	74	220	φ140	220
BWJ63A-i-0.75/0.55K	174	130	φ80	φ95	145	100	φ9	0°	8-M8	41	119	90	245	φ165	266
BWJ70-i-0.75/0.55K	200	145	φ80	φ100	179	120	φ11	45°	4-M8	41	129	90	245	φ165	286
BWJ75A-i-1.5/1.1K	205	153	φ95	φ115	172	120	φ11	45°	4-M8	72.5	130	117	285	φ200	315
BWJ110A-i-4K	294	210	φ130	φ165	252.5	170	φ14	45°	8-M10	88	160	145	-	-	428.5
BWJ130A-i-7.5K	334	240	φ180	φ215	292.5	200	φ16	45°	8-M12	104.5	180	160	-	-	541.5

型號	H	N₁	N₂	S₁	S₂	T	Q	R	W₂	t	b	S₃	M₁	P
BWJ40A-i-0.18K	50	34.2	40	55.8	71.5	71	60	43	φ19	20.8	6	85	φ85	90
BWJ50A-i-0.37/0.25K	60	40	50	64	84	85	70	49	φ25	28.3	8	85	φ85	90
BWJ63A-i-0.75/0.55K	72	50	63	80	102	103	85	67	φ25	28.3	8	108	φ85	120
BWJ70-i-0.75/0.55K	86	58.5	70	86.5	114	120	100	80	φ28	31.3	8	108	φ85	120
BWJ75A-i-1.5/1.1K	86	60	75	93	119	112	90	72	φ28	31.3	8	127	φ110	147
BWJ110A-i-4K	127.5	85	110	125	167.5	142	115	-	φ42	45.3	12	-	φ110	180
BWJ130A-i-7.5K	147.5	100	130	140	187.5	154	120	-	φ45	48.8	14	-	φ110	225
