主要用途：
適用于旋轉90°開啟的小型蝶閥、球閥、旋塞閥。

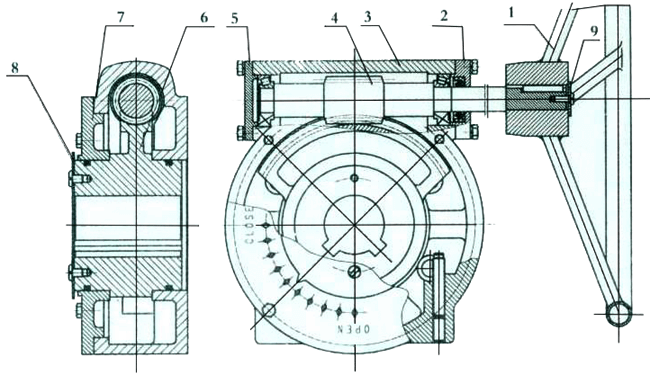

結構特點：
1、體積小，在蝸桿兩端安裝了軸承，承受轉矩大，機械效率高，效率比XJ系列提高了10%-20%。
2、結構簡單，零件少，操作方便。
3、裝有限位螺釘可在全開OPEN全閉CLOSE兩個位置上±5°調整。
4、蝸輪副自鎖，操作簡單。
5、開關指示牌直接在蝸輪上連接，指示準確直觀。
6、產品出廠時裝有專用潤滑脂，外殼密填充，防水，等級為IP65。

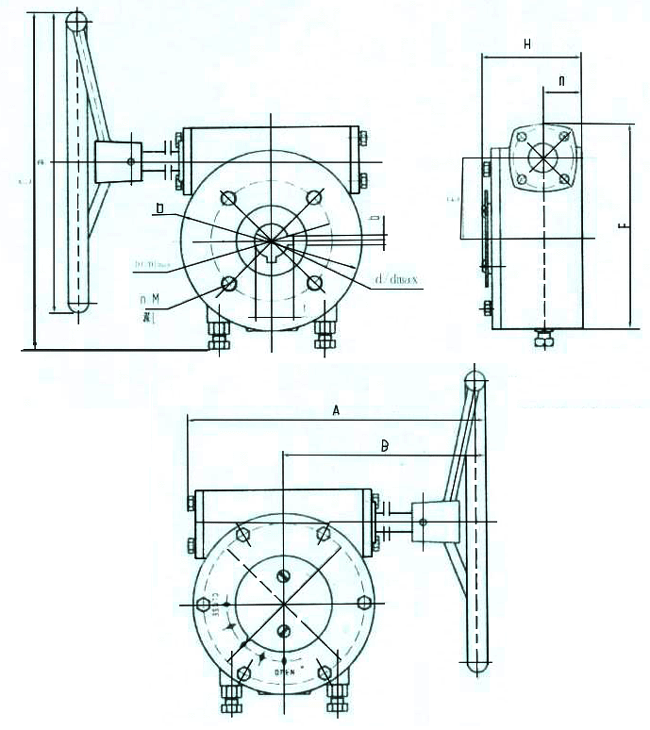

安裝程序
1、首先檢查蝸輪軸內孔、鍵槽、裝置殼體法蘭盤與閥桿軸、鍵、閥體安裝法蘭盤是否相符。
2、查檢無誤裝本裝置裝于閥門上。
3、轉動裝置上的手輪，調整限位螺釘，使指示盤上的指示針能在全關時指向CLOSE，全開時指向OPEN。
維修保養
1、不得在超越本裝置額定工況的條件下使用。
2、每兩年定期檢查裝置潤滑情況。
XGJ系列含軸承閥門減速器技術參數
|
型號 |
XGJ30 |
XGJ50 |
XGJ80 |
XGJ70 |
|
速比 |
30：1 |
50：1 |
80：1 |
70：1 |
|
最大行程 |
90° |
90° |
90° |
90° |
|
限位調整 |
±5° |
±5° |
±5° |
±5° |
|
額定輸入 |
110 |
105 |
125 |
240 |
|
額定輸出 |
1000 |
1400 |
4500 |
2500 |
|
效率% |
30.3 |
26.6 |
26.7 |
25 |
