XJ系列閥門減速器主要用途及安裝保養
主要用途
適用于旋轉90°開啟的蝶閥、球閥、旋塞閥。
結構特點
1、體積小、重量輕，設計合理，輸出轉矩大，省力輕便。
2、開關指示牌直接在蝸輪上連接，指示準確直觀。
3、裝有限位螺釘可在全開OPEN全閉CLOSE兩個位置上±5°調整。
4、蝸輪副自鎖，操作簡便。
5、蝸輪連接有相隔90°的兩個鍵槽，以便用戶根據需要選擇該裝置同閥體的相對位置。
6、產品出廠時裝有專用潤滑脂，外殼密封，防塵、防水，防護等級為IP65。
敬告用戶
1、本產品均備圓孔帶鍵槽和扁孔、方孔與閥聯接的型式供用戶選擇，并可按用戶要求加工制作。
2、選用本產品時，應注意連接尺寸與閥門的相應尺寸一致，如有特殊要求，請?jiān)谟嗀洉r(shí)提出。
3、安裝時，首先應將閥門和本裝置的指示盤均處在關的位置，以便協調一致。
4、本裝置手輪順時針旋轉閥門關，逆時針旋轉閥門開，與一般習慣相同。
安裝程序
1、首先檢查蝸輪軸內孔、鍵槽、殼體法蘭盤與閥桿、鍵、閥體安裝法蘭盤是否相符。
2、檢查無誤裝本裝置裝于閥門上。
3、轉動裝置上的手輪，調整限位螺釘，使指示盤上的指示針能在全關時指向CLOSE，全開時指向OPEA。
維修保養
1、不得在超越本裝置額定工況的條件下使用。
2、每?jī)赡甓ㄆ跈z查裝置潤滑情況。

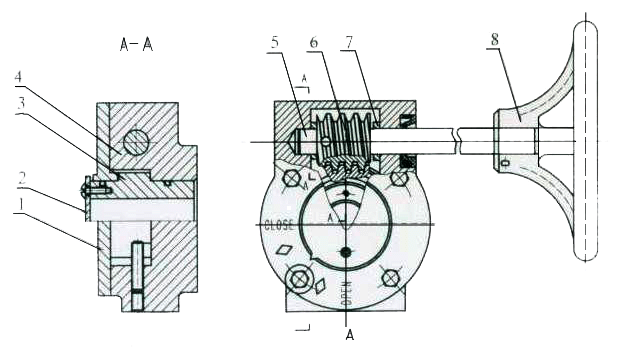

XJ系列單級閥門減速器主要件明細表
