一、 概述
ZDS1、ZDS2雙電機（字母式）雙素錐形轉子異步電動機是兩臺錐形制動電機通過中間慢速驅動裝置聯連接起來的一種復合電動機，其中一臺為主電機（即母電機），功率較大；另一臺功率較小為輔電機（即子電機）。當母電機接通電源工作時，由于子電機不接通電源處于制動狀態慢速驅動裝置不工作。此時有母電機主軸輸出高速；子電源接通電源工作時，由于母電機不接通電源其制動器未脫開，通過慢速驅動裝置帶動母電機旋轉，整個機構靠子電機制動器制動，這樣經過慢速驅動裝置傳動母電機主軸輸出一個轉低的轉速。如果子電機與母電機同時通電，便可同時打開各自的制動器，使驅動裝置與母電機連接中斷，此時字電機空轉，輸出轉速為母電機單獨通電時的轉速，即高速（一般情況下，不應該同時通電）。
二、型號含義
使用范圍
1） 電動機用于50HZ，380V電源，電網電壓不得低于額定電壓的90%（電流電壓過低對于電機的工作有較大的影響，在電機起動和運動時，不能過底）。
2） 電動機用于周圍介質不低于20℃，空氣相對溫度不大于85%及無爆炸性和腐蝕性的場合；當環境溫度高于40℃或海拔超過1000m時，必須降低功率使用。
使用子母式電動機注意事項：
1）本電機具有軸向竄動，使用本電機時，在與輸出端連接的部件上，必須留有足夠的供電機竄動的空擋，且不允許對電機產生過大的軸向運動阻力，以免電機起動延時或制動打滑。2）電機的軸向竄動量一般為1.5mm左右，竄動量可以通過鎖緊螺母來調整，過大過小都不好。
3）電機制動輪上制動環為易損件，更換時，只需將新制動環壓入，使其卡糟落位，然后以花鍵定位，以20℃斜角加工（錐面制動），即可使用。制動片的單邊加工余量一般為1.5mm左右。
4）電機不得雨淋曝曬，露天使用需加防護罩。
5）本電機的子、母電機定轉子之間的工作氣隙大小可分別通過增減設在它們端蓋的擋蓋處的氣隙墊片來調整。出廠電機的定轉子氣隙均調整在合理的范圍內，一般不允許變動，只是在修理時，當需要更換電機定子、轉子、端蓋和支撐圈等零件時，才需對電機的工作氣隙
進行檢查，并作必要的調整，否則會因氣隙過大或過小而影響電機工作。

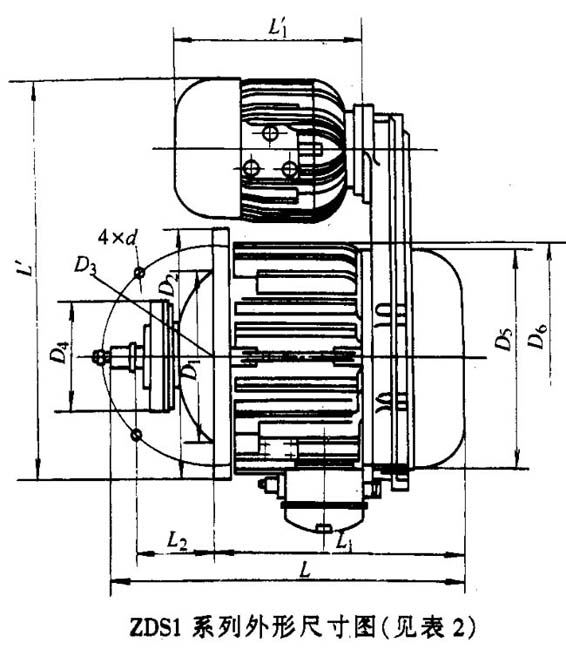

二、結構簡介
ZDS1系列是一種新型的帶制動裝置的電動機，電機的定子內徑的表面輪廓為圓錐形。電機除了旋轉運動外，還能作軸向竄動，在軸向竄動下，電機自行打開（通電時）和閉和（斷電時）制動器，從而起制動電機的作用。
工作原理：通電時，電機定子繞組產生的磁通將轉子磁化，對轉子產生一個垂直于轉子表面的吸力，由于轉子表面是錐形的，此吸力便有一個與轉子軸向平行的、方向始終由轉子大端指向小端的分力。在軸向電磁分力的作用下，電機轉子克服彈簧壓力，壓縮彈簧，
帶者固定在軸上的風扇制動輪由大端向小端移動，使制動器脫開，電機旋轉。斷電時，
軸向電磁分力消失，在彈簧力的作用下，電機帶者風扇制動輪由大端向小端移動，使制動器
電機旋轉。斷電時，軸向電磁分力消失，在彈簧力的作用下，電機帶著風扇制動輪在軸向相反方向移動，在摩檫力矩作用下，迅速制動。因此，錐形電機作動力工具時，在不另外附加制動機構的情況下，不但能拖動旋轉作功，還同時起制動剎車作用。
