XLDJ8—90至XLDJ11—130型為
聯軸器下加擋圈結構。

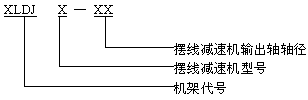

2、機架編號規則：

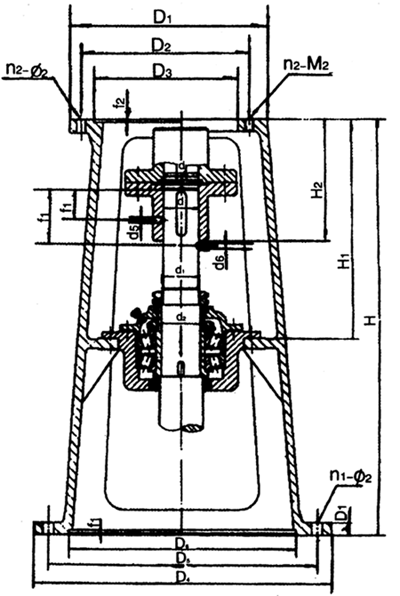

XLDJ型機架主要參數及尺寸
XLDJ型機架主要參數及尺寸
|
機型號 |
尺寸 |
|
H |
H1 |
H2 |
D1 |
D2 |
D3H9 |
D4 |
D5 |
D6 |
f1 |
f2 |
b1 |
n1—Φ |
n2—M2
n2— Φ2 |
|
3# |
610 |
300 |
155 |
230 |
200 |
170 |
410 |
360 |
300 |
6 |
6 |
18 |
6—18 |
6—M10 |
|
4# |
670 |
350 |
162 |
260 |
230 |
200 |
450 |
400 |
335 |
6 |
6 |
18 |
6—18 |
6—M10 |
|
5# |
750 |
400 |
220 |
340 |
310 |
270 |
500 |
450 |
385 |
6 |
6 |
22 |
8—18 |
6—M10 |
|
6# |
760 |
400 |
220 |
400 |
360 |
316 |
530 |
480 |
410 |
8 |
7 |
22 |
12—18 |
8—Φ16 |
|
7# |
860 |
450 |
285 |
430 |
390 |
345 |
565 |
510 |
430 |
8 |
7 |
24 |
12—22 |
8—Φ18 |
|
8# |
955 |
510 |
328 |
490 |
450 |
400 |
565 |
510 |
430 |
8 |
8 |
28 |
12—22 |
12—Φ18 |
|
9# |
1035 |
565 |
367 |
580 |
520 |
455 |
580 |
520 |
455 |
10 |
10 |
30 |
12—22 |
12—Φ22 |
|
10# |
1090 |
570 |
360 |
650 |
590 |
520 |
650 |
590 |
520 |
12 |
12 |
30 |
12—22 |
12—Φ22 |
|
11# |
1220 |
680 |
472 |
880 |
800 |
680 |
880 |
800 |
680 |
12 |
12 |
30 |
12—37 |
12—Φ38 |
|

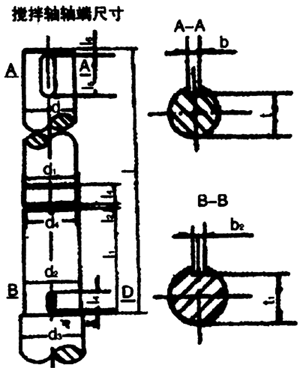

機型
號 |
軸徑d |
尺寸 |
|
d1 |
d2 |
d3 |
d4 |
d5 |
l |
l1 |
l2 |
l3 |
l4 |
l5 |
l6 |
l7 |
b |
t |
b2 |
t2 |
|
3# |
3—35 |
M39×1.5 |
40 |
50 |
35 |
M10 |
255 |
104 |
4.5 |
25 |
20 |
50 |
5 |
30 |
10 |
30 |
8 |
36 |
|
4# |
4—45 |
M48×1.5 |
50 |
60 |
45 |
M10 |
320 |
109 |
4.5 |
30 |
20 |
63 |
5 |
40 |
14 |
39.5 |
10 |
45 |
|
5# |
5—55 |
M60×2 |
62 |
75 |
57 |
M10 |
336 |
119 |
6 |
30 |
25 |
80 |
5 |
50 |
16 |
49 |
10 |
57 |
|
6# |
6—65 |
M68×2 |
70 |
80 |
65 |
M10 |
340 |
123 |
6 |
30 |
25 |
80 |
5 |
60 |
18 |
58 |
10 |
65 |
|
7# |
7—80 |
M85×2 |
86 |
100 |
82 |
M12 |
360 |
147 |
6 |
35 |
25 |
100 |
5 |
70 |
22 |
71 |
12 |
81 |
|
8# |
8—90 |
M95×2 |
100 |
110 |
92 |
M12 |
394 |
163 |
6 |
35 |
30 |
105 |
10 |
131 |
25 |
81 |
12 |
95 |
|
9# |
9—100 |
M105×2 |
107 |
120 |
102 |
M12 |
430 |
167 |
6 |
38 |
35 |
125 |
10 |
152 |
28 |
90 |
14 |
101.5 |
|
10# |
10—110 |
M115×2 |
116 |
130 |
112 |
M12 |
458 |
177 |
6 |
38 |
35 |
125 |
10 |
166 |
28 |
100 |
14 |
110.5 |
|
11# |
11—130 |
M140×2 |
141 |
150 |
137 |
M12 |
512 |
198 |
6 |
45 |
40 |
180 |
10 |
215 |
32 |
119 |
14 |
135.5 |
