VF/VF系列蝸輪蝸桿減速機功率參數表(44/86、49/110、63/130、86/150)

VF系列蝸輪蝸桿減速機型號規格及速比

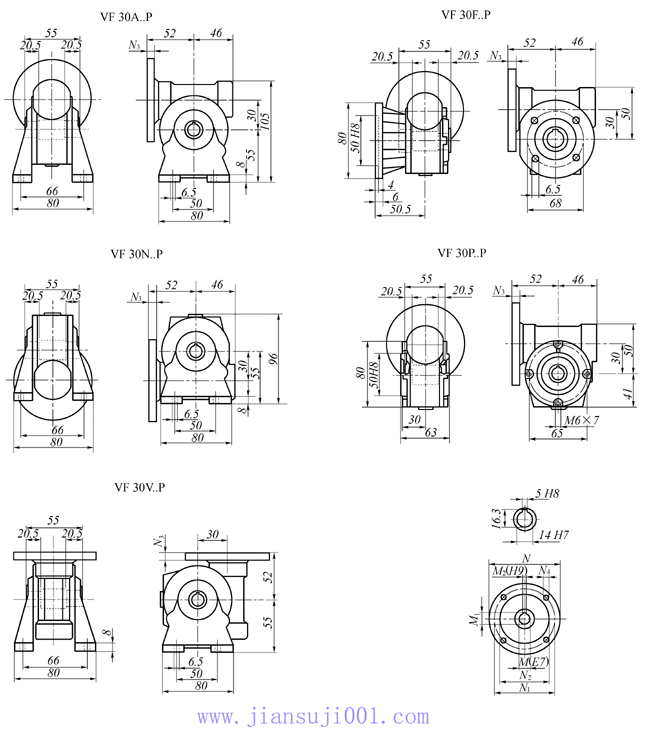

VF30..P系列蝸輪蝸桿減速機外形及安裝尺寸

VF44..P系列蝸輪蝸桿減速機外形及安裝尺寸

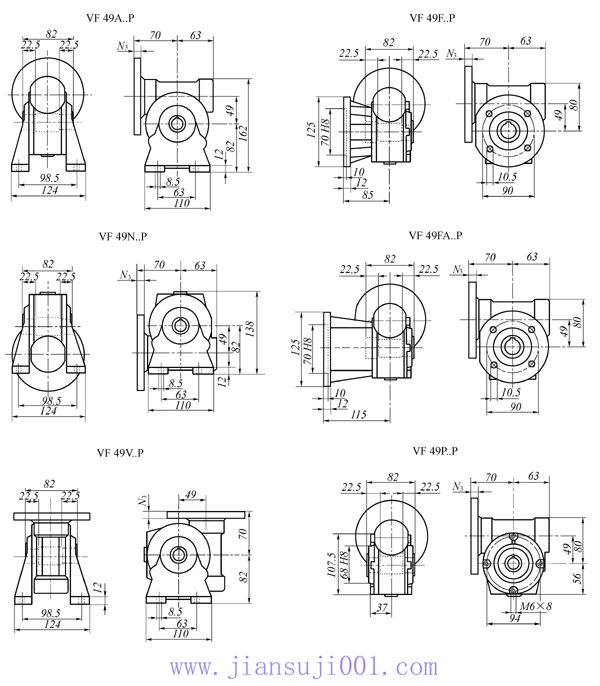

VF49..P系列蝸輪蝸桿減速機外形及安裝尺寸

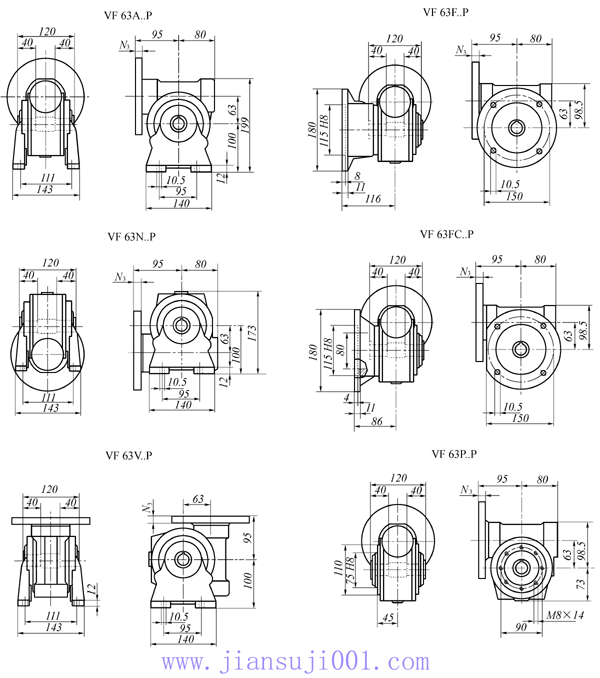

VF63..P系列蝸輪蝸桿減速機外形及安裝尺寸

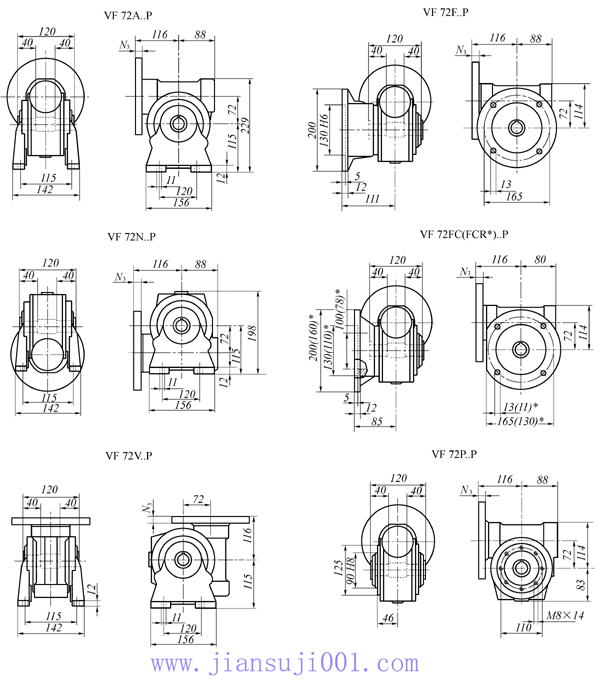

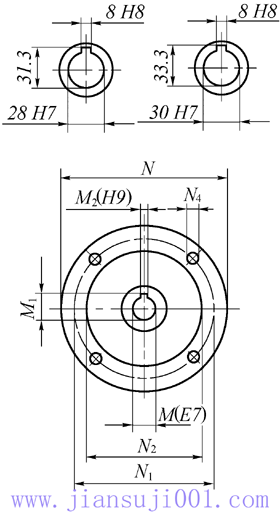

VF72..P系列蝸輪蝸桿減速機外形及安裝尺寸

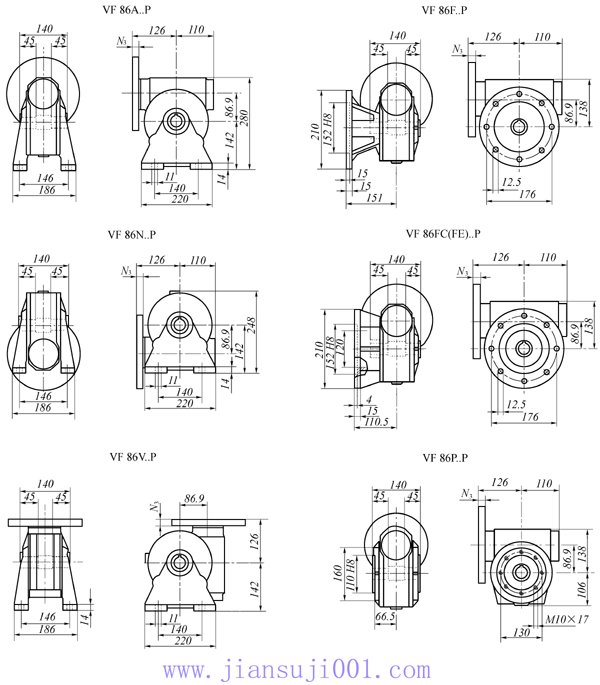

VF86..P系列蝸輪蝸桿減速機外形及安裝尺寸

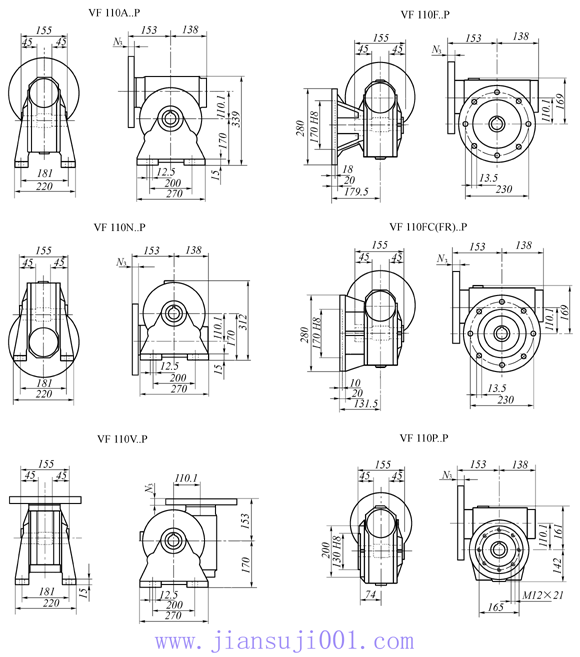

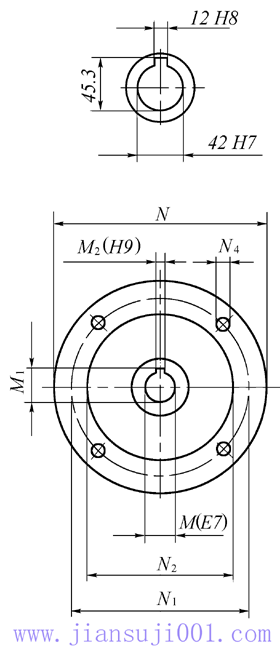

VF110..P系列蝸輪蝸桿減速機外形及安裝尺寸

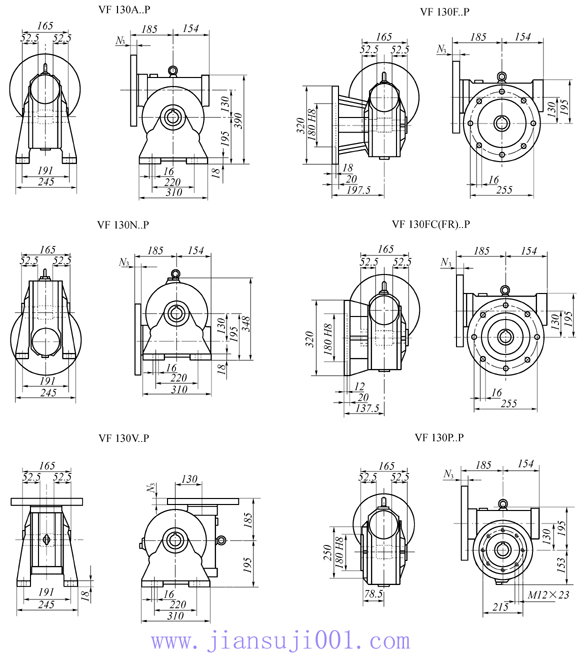

VF130..P系列蝸輪蝸桿減速機外形及安裝尺寸

頁次：3/6 每頁10條共54條信息分頁：[1][2][3][4][5][6]

VF/VF	i	ηs %	n₂ min^-1	M_n2 Nm	P_n1 KW	R_n1 N	R_n2 N	ηD %	n₂ min^-1	M_n2 Nm	P_n1 KW	R_n1 N	R_n2 N	ηD %
VF/VF	i	ηs %	n₁=1400min^-1						n₁=900min^-1
VF/VF44/86-230 VF/VF44/86-300 VF/VF44/86-400 VF/VF44/86-525 VF/VF44/86-700 VF/VF44/86-920 VF/VF44/86-1380 VF/VF44/86-1840 VF/VF44/86-2116 VF/VF44/86-2760	230 300 400 525 700 920 1380 1840 2116 2760	38 30 30 25 25 22 17 17 16 14	6.1 4.7 3.5 2.7 2.0 1.5 1.0 0.76 0.66 0.51	450 450 450 450 450 450 450 450 450 450	0.53 0.49 0.40 0.30 0.24 0.18 0.15 0.12 0.11 0.10	220 220 220 220 220 220 220 220 220 -	7000 7000 7000 7000 7000 7000 7000 7000 7000 7000	54 45 41 42 39 40 32 30 28 24	3.9 3.0 2.3 1.7 1.3 0.98 0.65 0.49 0.43 0.33	500 500 500 500 500 500 500 500 500 500	0.39 0.37 0.29 0.23 0.18 0.14 0.12 0.09 0.08 0.07	220 220 220 220 220 60 60 60 220 220	7000 7000 7000 7000 7000 7000 7000 7000 7000 7000	53 42 41 39 37 37 28 28 28 24

VF/VF	i	ηs %	n₂ min^-1	M_n2 Nm	P_n1 KW	R_n1 N	R_n2 N	ηD %	n₂ min^-1	M_n2 Nm	P_n1 KW	R_n1 N	R_n2 N	ηD %
VF/VF	i	ηs %	n₁=1400min^-1						n₁=900min^-1
VF/VF49/110-230 VF/VF49/110-300 VF/VF49/110-400 VF/VF49/110-540 VF/VF49/110-720 VF/VF49/110-1080 VF/VF49/110-1350 VF/VF49/110-1656 VF/VF49/110-2070 VF/VF49/110-2800	230 300 400 540 720 1080 1350 1656 2070 2800	38 29 30 25 24 18 16 17 15 13	6.1 4.7 3.5 2.6 1.9 1.3 1.0 0.85 0.68 0.50	900 900 900 900 900 900 900 900 900 900	1.1 0.91 0.73 0.60 0.46 0.39 0.33 0.27 0.23 0.20	400 400 400 400 400 400 400 400 400 400	8000 8000 8000 8000 8000 8000 8000 8000 8000 8000	52 48 45 41 40 31 30 30 28 24	3.9 3.0 2.3 1.7 1.3 0.83 0.67 0.54 0.43 0.32	950 950 950 950 950 950 950 950 950 950	0.76 0.63 0.50 0.44 0.33 0.28 0.24 0.18 0.17 0.15	400 400 400 400 400 400 400 400 400 400	8000 8000 8000 8000 8000 8000 8000 8000 8000 8000	51 47 45 38 38 30 28 30 25 21

VF/VF	i	ηs %	n₂ min^-1	M_n2 Nm	P_n1 KW	R_n1 N	R_n2 N	ηD %	n₂ min^-1	M_n2 Nm	P_n1 KW	R_n1 N	R_n2 N	ηD %
VF/VF	i	ηs %	n₁=1400min^-1						n₁=900min^-1
VF/VF63/130-280 VF/VF63/130-400 VF/VF63/130-600 VF/VF63/130-760 VF/VF63/130-960 VF/VF63/130-1200 VF/VF63/130-1520 VF/VF63/130-1800 VF/VF63/130-2560 VF/VF63/130-3200	280 400 600 760 960 1200 1520 1800 2560 3200	31 29 26 24 23 19 18 16 14 12	5.0 3.5 2.3 1.8 1.5 1.2 0.92 0.78 0.55 0.44	1800 1800 1800 1800 1800 1800 1800 1800 1800 1800	1.9 1.5 1.1 0.89 0.74 0.65 0.55 0.52 0.45 0.49	480 480 480 480 480 - - - - -	13800 13800 13800 13800 13800 13800 13800 13800 13800 13800	50 44 40 39 37 34 32 28 23 17	3.2 2.3 1.5 1.2 0.94 0.75 0.59 0.50 0.35 0.28	1850 1850 1850 1850 1850 1850 1850 1850 1850 1850	1.3 1.0 0.73 0.62 0.52 0.45 0.38 0.37 0.32 0.34	480 480 480 480 480 - - - - 480	13800 13800 13800 13800 13800 13800 13800 13800 13800 13800	48 44 40 37 35 32 30 26 21 16

VF/VF	i	ηs %	n₂ min^-1	M_n2 Nm	P_n1 KW	R_n1 N	R_n2 N	ηD %	n₂ min^-1	M_n2 Nm	P_n1 KW	R_n1 N	R_n2 N	ηD %
VF/VF	i	ηs %	n₁=1400min^-1						n₁=900min^-1
VF/VF86/150-200 VF/VF86/150-225 VF/VF86/150-300 VF/VF86/150-345 VF/VF86/150-460 VF/VF86/150-529 VF/VF86/150-690 VF/VF86/150-920 VF/VF86/150-1380 VF/VF86/150-1840 VF/VF86/150-2944	200 225 300 345 460 529 690 920 1380 1840 2944	29 26 26 26 26 26 26 26 19 19 16	7.0 6.2 4.7 4.1 3.0 2.6 2.0 1.5 1.0 0.76 0.48	2600 2600 2600 2600 2600 2600 2600 2600 2600 2600 2600	3.0 2.7 2.2 1.9 1.5 1.3 1.1 0.92 0.66 0.55 0.48	850 850 850 850 850 850 850 850 850 850 850	16000 16000 16000 16000 16000 16000 16000 16000 16000 16000 16000	64 63 58 58 55 55 50 45 42 38 27	4.5 4.0 3.0 2.6 2.0 1.7 1.3 1.0 0.65 0.49 0.31	2700 2700 2700 2700 2700 2700 2700 2700 2700 2700 2700	2.1 1.9 1.5 1.3 1.0 0.93 0.78 0.64 0.46 0.38 0.35	850 850 850 850 850 850 850 850 850 850 850	16000 16000 16000 16000 16000 16000 16000 16000 16000 16000 16000	61 60 57 57 55 52 47 43 40 36 25

VF/VF系列減速機速比
型號	Rapporti/Ratios/Verhaitnisse/Rapportsi
VF/VF30/44	245	350	420	560	700	840	1120	1680	2100
VF30	7	10	15	20	20	30	40	60	60
VF44	35	35	28	28	35	28	28	28	35
VF/VF30/49	240	315	420	540	720	900	1120	1440	2160	2700
VF30	10	7	15	15	20	20	40	40	60	60
VF49	24	45	28	36	36	45	28	36	36	45
VF/VF30/63	240	315	450	570	720	900	1200	1520	2280	2700
VF30	10	7	15	15	30	30	40	40	60	60
VF63	24	45	30	38	24	30	30	38	38	45
VF/VF44/72	250	300	400	525	700	920	1200	1500	2100	2800
VF44	10	10	10	35	35	46	60	60	70	70
VF72	25	30	40	15	20	20	20	25	30	40
VF/VF44/86	230	300	400	525	700	920	1380	1840	2116	2760
VF44	10	10	10	35	35	46	46	46	46	70
VF86	23	30	40	15	20	20	30	40	46	46
VF/VF49/110	230	300	400	540	720	1080	1350	1656	2070	2800
VF49	10	10	10	18	36	36	45	36	45	70
VF110	23	30	40	30	20	30	30	46	46	40
VF/VF63/130	280	400	600	760	960	1200	1520	1800	2560	3200
VF63	7	10	15	19	24	30	38	45	64	80
VF130	40	40	40	40	40	40	40	40	40	40
VF/VF86/150	200	225	300	345	460	529	690	920	1380	1840	2944
VF86	10	15	15	15	20	23	23	23	46	46	64
VF150	20	15	20	23	23	23	30	40	30	40	45

型號	i max.
VF/VF30/44	2450
VF/VF30/49	4200
VF/VF30/63	7000
VF/VF44/72	4000
VF/VF44/86	5600
VF/VF49/110	5600

型號	電機框號（B5）
型號	56	63	71	80	90	100	112
VF30 i=	7-70	7-60^*	-	-	-	-	-
VF44 i=	-	7-100^*	7-35^*	-	-	-	-
VF49 i=	-	7-100^*	7-60^*	7-28^*	-	-	-
VF63 i=	-	-	7-100^*	7-45^*	7-24^*	-	-
VF72 i=	-	-	50-100	7-80^*	7-40^*	7-15^*	-
VF86 i=	-	-	7-700	7-100^*	7-56^*	7-30^*	7-30^*
VF110 i=	-	-	-	7-100^*	7-100^*	7-56^*	7-56^*
型號	電機框號（B5）
型號	90	100	112	132	160	180	200	225
VF130 i=	46-100	7-80	7-40	7-40#	-	-	-	-
VF150 i=	-	23-100	23-100	7-46	7-20#	-	-	-

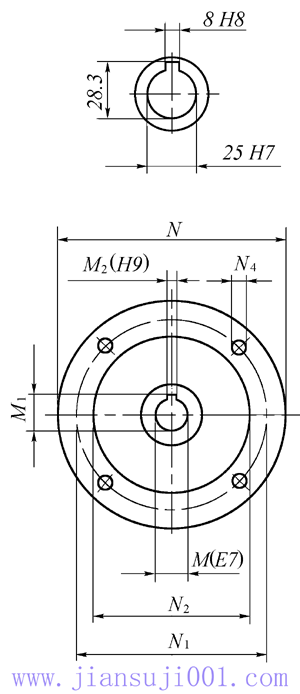

A.N.V F.P	VF30
A.N.V F.P	M	M₁	M₂	N	N₁	N₂	N₃	N₄	kg
VF30_P56B5	9	10.4	3	120	100	80	7	7	1.1
VF30_P63B5	11	12.8	4	140	115	95	8	9.5
VF30_P63B14	11	12.8	4	90	75	60	6	5.5

A.N.V F.FA.P	VF44
A.N.V F.FA.P	M	M₁	M₂	N	N₁	N₂	N₃	N₄	kg
VF44_P63B5	11	12.8	4	140	115	95	10	9.5	2.0
VF44_P71B5	14	16.3	5	160	130	110	10	9.5
VF44_P63B14	11	12.8	4	90	75	60	8	5.5
VF44_P71B14	14	16.3	5	105	85	70	10	7

A.N.V F.FC.P	VF63
A.N.V F.FC.P	M	M₁	M₂	N	N₁	N₂	N₃	N₄	kg
VF63_P71B5	14	16.3	5	160	130	110	12	9.5	6
VF63_P80B5	19	21.8	6	200	165	130	13.5	11.5
VF63_P90B5	24	27.3	8	200	165	130	13.5	11.5
VF63_P71B14	14	16.3	5	105	85	70	11.5	6.5
VF63_P80B14	19	21.8	6	120	100	80	10	6.5
VF63_P90B14	24	27.3	8	140	115	95	13.5	8.5

A.N.V.F FC.FC R.P	VF72
A.N.V.F FC.FC R.P	M	M₁	M₂	N	N₁	N₂	N₃	N₄	kg
VF72_P71B5	14	16.3	5	160	130	110	12	9	8.2
VF72_P80B5	19	21.8	6	200	165	130	12	11.5
VF72_P90B5	24	27.3	8	200	165	130	12	11.5
VF72_P100B5	28	31.3	8	250	215	180	13	13.5
VF72_P80B14	19	21.8	6	120	100	80	10	7
VF72_P90B14	24	27.3	8	140	115	95	10	9
VF72_P100B14	28	31.3	8	160	130	110	12	9

A.N.V.F FC.FR.P	VF86
A.N.V.F FC.FR.P	M	M₁	M₂	N	N₁	N₂	N₃	N₄	kg
VF86_P71B5	14	16.3	5	160	130	110	12	9	16.3
VF86_P80B5	19	21.8	6	200	165	130	12	11.5
VF86_P90B5	24	27.3	8	200	165	130	12	11.5
VF86_P100B5	28	31.3	8	250	215	180	13	13.5
VF86_P112B5	28	31.3	8	250	215	180	13	13.5
VF86_P80B14	19	21.8	6	120	100	80	10	7
VF86_P90B14	24	27.3	8	140	115	95	10	9
VF86_P100B14	28	31.3	8	160	130	110	12	9
VF86_P112B14	28	31.3	8	160	130	110	12	9

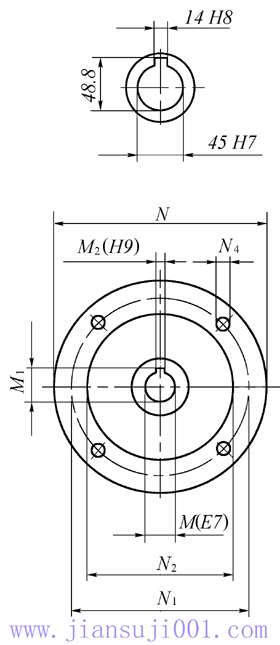

A.N.V.F FC.FA.P	VF130
A.N.V.F FC.FA.P	M	M₁	M₂	N	N₁	N₂	N₃	N₄	kg
VF130_P90B5	24	27.3	8	200	165	130	17	11	49
VF130_P100B5	28	31.3	8	250	215	180	17	13
VF130_P112B5	28	31.3	8	250	215	180	17	13
VF130_P132B5	38	40.1#	10	300	265	230	17	13

型號	電機框號（B5）
型號	S44	63	71	80	90	100	112	132	160
VFR44 i=	7-500	-	-	-	-	-	-	-	-
VFR49 i=	-	30-300	-	-	-	-	-	-	-
VFR63 i=	-	-	30-300	-	-	-	-	-	-
VFR72 i=	-	-	30-300	30-300	30-300#	-	-	-	-
VFR86 i=	-	-	30-300	30-300	30-300#	-	-	-	-
VFR110 i=	-	-	-	30-300	30-300	30-300#	30-300#	-	-
VFR130 i=	-	-	-	30-300	30-300	30-300#	30-300#	-	-
VFR150 i=	-	-	-	-	30-300	30-300	30-300	25-37.5-50#	-

型號	電機框號（B5）
型號	56	63	71	80	90	100	112	132
VF/VF30/44 i=	-	245-2100^*	-	-	-	-	-	-
VF/VF30/49 i=	-	240-2700^*	-	-	-	-	-	-
VF/VF30/63 i=	240-2700	240-2700	-	-	-	-	-	-
VF/VF44/72 i=	-	250-2800	250-700	-	-	-	-	-
VF/VF44/86 i=	-	230-2760	230-700	-	-	-	-	-
VF/VF49/110 i=	-	230-2800	230-2070	230-540	-	-	-	-
VF/VF63/130 i=	-	-	280-3200	280-1800	280-960	-	-	-
VF/VF86/150 i=	-	-	200-2944	200-2944	200-1840	200-920	200-920	-
