YH系列高轉差率異步電動機是Y系列電動機的派生產品，也是取代JHO2系列的更新?lián)Q代產品。該系列電動機的安裝尺寸、功率等級和負載持續率完全符合IEC標準和DIN42673標準。起動性能和力能指標與國際同類高轉差率電動機的先進水平相近。

該電動機具有體積小、重量輕、性能優良、運行可靠的特點。與JGO2系列高轉差率電動機相比，起動性能有顯著提高。

電動機采用高電阻率鋁合金鑄造轉子，具有轉差率高、堵轉轉矩大、堵轉電流小、機械特性軟、能承受沖擊負載的特點，適用于傳動飛輪力矩較大和不均勻沖擊負載以及反轉次數較多的金屬加工機床，如錘擊機、剪切機、沖壓機，鍛冶機等。

電動機的工作方式為斷續周期性工作制S3。如果電動機不能按其額定負載持續率（FC）使用，可以調整電動機的輸出功率，保證電動機正常使用。

電動機的額定電壓為380V，額定頻率50Hz。3kW及以下為Y聯結，4kW及以上為△聯結。

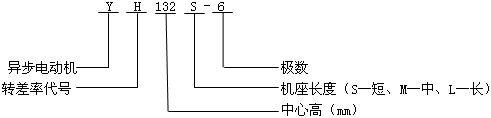

型號含義

二、結構簡介

YH系列電動機的結構基本與Y 系列電動機相同，但轉子采用高電阻鋁合金制造。電動機的絕緣等級為B級，外殼防護等級為IP44，冷卻方式為IC0141。

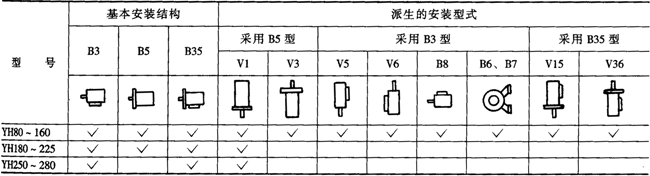

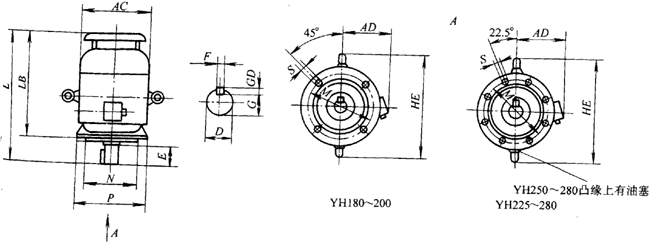

電動機有三種基本結構型式如下。

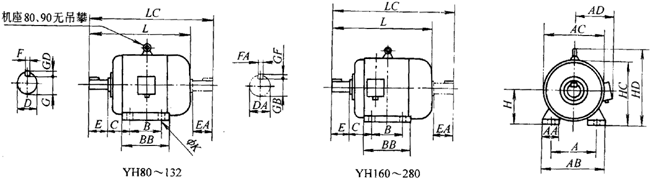

B3：機座帶底腳，端蓋上無凸緣的結構型式；

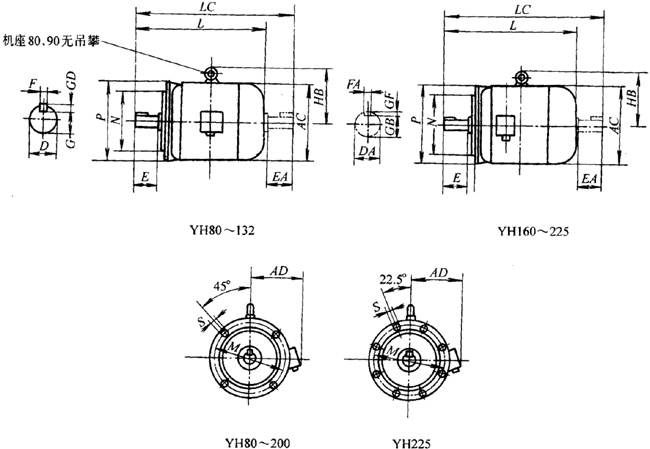

B5：機座不帶底腳，端蓋上帶大于機座的凸緣的結構型式；

B35：機座帶底腳，端蓋上帶大于機座的凸緣的結構型式。

型  號	額定功 率/kW	在額定功率時						堵轉 電流	堵轉 轉矩	最大 轉矩	轉動慣量 /（kg·m2）	凈重 /kg
		轉速 /（r/min）	電流/A	負載持續率（％）	轉差率 （％）	效率 （％）	功率 因數	額定 電流	額定 轉矩	額定 轉矩
同步轉速  3000r/min
YH801-2 YH802-2 YH90S-2 YH90L-2 YH100L-2 YH112M-2 YH132S1-2 YH132S2-2 YH160M1-2 YH160M2-2 YH160L-2	0.75 1.1 1.5 2.2 3 4 5.5 7.5 11 15 18.5	2670 2670 2670 2670 2700 2730 2730 2730 2760 2760 2760	1.87 2.63 3.67 5.15 6.89 8.81 11.9 16.0 22.9 30.5 37.4	60 60 40 40 40 40 40 25 25 25 25	11 11 11 11 10 9 9 9 8 8 8	71.0 73.0 73.0 75.5 76.0 77.5 78.0 78.5 81.0 82.0 82.5	0.86 0.87 0.85 0.86 0.87 0.89 0.90 0.91 0.90 0.91 0.91	5.5	2.7	2.7	0.00075 0.0009 0.0012 0.0014 0.00290 0.0055 0.0109 0.0126 0.0377 0.0449 0.055	16 17 22 25 33 45 64 70 117 125 147
同步轉速1500r/min
YH801-4 YH802-4 YH90S-4 YH90L-4 YH100L1-4 YH100L2-4 YH112M-4 YH132S-4 YH132M-4 YH160M-4 YH160L-4 YH180M-4 YH200L-4 YH225S-4 YH225M-4 YH255M-4 YH250M-4 YH280S-4 YH280M-4	0.55 0.75 1.1 1.5 2.2 3.0 4.0 5.5 7.5 11 15 18.5 22 30 37 45 55 75 90	1305 1305 1305 1305 1305 1305 1335 1350 1350 1365 1380 1380 1380 1380 1395 1395 1395 1395 1395	1.65 2.18 2.98 3.96 5.52 7.42 9.51 12.5 17.0 24.3 32.3 38.5 45.2 61.0 74.4 88.9 108 144 172	60 60 60 60 40 40 40 40 40 25 25 25 25 25 25 25 25 15 15	13 13 13 13 13 13 11 10 10 9 8 8 8 8 7 7 7 7 7	66.5 68.0 70.0 72 73 74 77 77.5 78 80 82.0 82.0 83.0 84.0 84.0 84.5 86.0 86.0 86.5	0.76 0.77 0.80 0.80 0.83 0.83 0.83 0.86 0.87 0.86 0.86 0.89 0.89 0.89 0.90 0.91 0.90 0.92 0.92	5.5	2.7	2.7	0.0018 0.0021 0.0021 0.0027 0.0054 0.0067 0.0095 0.0214 0.0296 0.0747 0.0918 0.139 0.158 0.262 0.406 0.469 0.66 1.12 1.46	17 18 22 27 34 38 43 68 81 123 144 182 190 270 284 320 427 562 667
同步轉速1000r/min
YH90S-6 YH90L-6 YH100L-6 YH112M-6 YH132S-6 YH132M1-6 YH132M2-6 YH160M-6 YH160L-6 YH180L-6 YH200L1-6 YH200L2-6 YH225M-6 YH250M-6 YH280S-6 YH280M-6	0.75 1.1 1.5 2.2 3.0 4.0 5.5 7.5 11 15 18.5 22 30 37 45 55	870 870 880 880 900 900 900 890 890 910 920 920 930 930 930 930	2.48 3.46 4.28 6.02 7.69 10 13.6 17.8 25.8 33.5 39.8 46.6 62.7 75.2 90.9 110	60 60 40 40 40 40 40 25 25 25 25 25 25 25 25 25	13 13 12 12 10 10 10 11 11 9 8 8 8 7 7 7	66.5 67 70 73 76 77 78 79 80 82 82 82.5 83 84 84.5 85	0.69 0.72 0.76 0.76 0.78 0.79 0.79 0.81 0.81 0.83 0.86 0.87 0.87 0.89 0.89 0.89	5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.5 5.5 5.5 5.5	2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5	2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5	0.0029 0.0035 0.0069 0.0138 0.0286 0.0357 0.0449 0.0881 0.116 0.207 0.315 0.360 0.547 0.834 139 1.65	23 25 33 45 63 73 84 119 147 195 220 250 292 408 536 595
