TZ型同軸式圓柱齒輪減速機簡介（JB/T7000-1993）

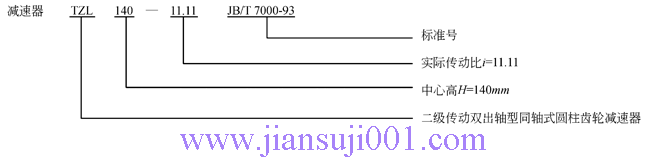

TZ型同軸式圓柱齒輪減速機型號標記（JB/T7000-1993）

TZL112、TZS112、TZL140、TZS140、TZL180、TZS180、TZL225、TZS225、TZL250、TZS250、TZL265、TZS265、TZL300、TZS300、TZL355、TZS355、TZL375、TZS375、TZL425、TZS425、型減速機外形尺寸（JB/T7000-1993）

TZLD112、TZSD112、TZLD140、TZSD140、TZLD180、TZSD180、TZLD225、TZSD225、TZLD250、TZSD250、TZLD265、TZSD265、TZLD300、TZSD300、TZLD355、TZSD355、TZLD375、TZSD375、TZLD425、TZSD425、型減速機主要尺寸（JB/T7000-1993）

TZ型同軸式圓柱齒輪減速機基本參數（JB/T7000-1993）

TZL型減速機的實際傳動比和按機械強度計算的公稱輸入功率（JB/T7000-1993）

TZS型減速機的實際傳動比和按機械強度計算的公稱輸入功率（JB/T7000-1993）

TZLD、TZSD型減速機的實際傳動比、電機功率和選用系數（0.55KW）（JB/T7000-1993）

TZLD、TZSD型減速機的實際傳動比、電機功率和選用系數（0.75KW）（JB/T7000-1993）

TZLD、TZSD型減速機的實際傳動比、電機功率和選用系數（1.1KW）（JB/T7000-1993）

頁次：1/4 每頁10條共32條信息分頁：[1][2][3][4]

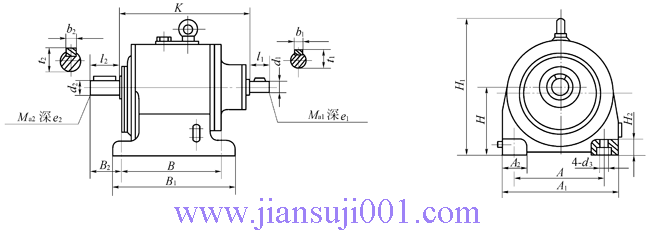

規格		實際傳動比i	d₁	l₁	b₁	t₁	Ma₁	e₁
TZL	112	≤12.71	19js6	40	6	21.5	M4	8
		14.29～20.33	16js6	40	5	18	M4	8
		≥22.97	11js6	23	4	12.5	M3	6
	140	≤12.41	24js6	50	8	27	M6	10
		13.96～18.08	19js6	40	6	21.5	M4	8
		≥19.21	16js6	40	5	18	M4	8
	180	≤12.40	28js6	60	8	31	M6	10
		13.61～17.58	24js6	50	8	27	M6	10
		19.72	19js6	40	6	21.5	M4	8
	225	≤12.53	38k6	80	10	41	M8	12
		13.85～18.29	28js6	60	8	31	M6	10
		≥20.65	24js6	50	8	27	M6	10
	250	≤12.89	38k6	110	12	45	M8	12
		14.11～20.16	32k6	80	10	35	M8	12
		≥22.71	24js6	50	8	27	M6	10
	265	≤12.08	50k6	110	14	53.5	M8	12
		14.40～17.51	32k6	80	10	35	M8	12
		19.52	28js6	60	8	31	M6	10
	300	≤12.73	55m6	110	16	59	M10	16
		13.92～17.80	42k6	110	12	45	M8	12
		≥20.29	38k6	80	10	41	M8	12
	355	≤12.65	55m6	110	16	59	M10	16
		14.51～20.13	50k6	110	14	53.5	M8	12
		22.24	42k6	110	12	45	M8	12
	375	≤12.56	70m6	140	20	74.5	M12	18
		14.08～20.16	55m6	110	16	59	M10	16
		22.10	50k6	110	14	53.5	M8	12
	425	≤12.58	70m6	140	20	74.5	M12	18
		13.97～19.32	55m6	110	16	59	M10	16
		22.44	50k6	110	14	53.5	M8	12

規格		實際傳動比i	d₁	l₁	b₁	t₁	Ma₁	e₁
TZS	112	≤19.32	16js6	40	5	18	M4	8
	112	≥21.66	11js6	23	4	12.5	M3	6
	140	≤18.57	19js6	40	6	21.5	M4	8
	140	≥20.59	16js6	40	5	18	M4	8
	180	≤17.65	24js6	50	8	27	M6	10
	180	≥20.42	19js6	40	6	21.5	M4	8
	225	≤17.41	28js6	60	8	31	M6	10
	225	≥20.30	24js6	50	8	27	M6	10
	250	≤20.61	32k6	80	10	35	M8	12
	250	≥23.28	24js6	50	8	27	M6	10
	265	≤17.96	32k6	80	10	35	M8	12
	265	≥19.41	28js6	60	8	31	M6	10
	300	≤17.26	42k6	110	12	45	M8	12
	300	≥20.44	38k6	80	10	41	M8	12
	355	≤19.67	50k6	110	14	53.5	M8	12
	355	≥21.37	42k6	110	12	45	M8	12
	375	≤19.89	55m6	110	16	59	M10	16
	375	≥21.60	50k6	110	14	53.5	M8	12
	425	≤19.90	55m6	110	16	59	M10	16
	425	≥22.52	50k6	110	14	53.5	M8	12

5	5.6	6.3	7.1	8	9	10	11.2	12.5	14	16
18	20	22.4	25	28	31.5	35.5	40	45	50	56
63	71	80	90	100	112	125	140	160	180	200

輸入轉 速n₁/ r·min^-1	規格
	112		140		180		225		250		265		300		355		375		425
	i	P_1N	i	P_1N	i	P_1N	i	P_1N	i	P_1N	i	P_1N	i	P_1N	i	P_1N	i	P_1N	i	P_1N
1500	5.04	5.63	5.09	10.24	4.93	20.81	5.14	38.36	5.06	65.49	5.03	69.69	5.02	91.20	5.00	154.6	5.06	177.9	4.83	248.5
1000		3.76		6.83		13.87		25.58		43.66		46.47		60.86		103.2		118.8		165.7
750		2.82		5.13		10.42		19.20		32.76		34.85		45.80		77.36		88.99		124.8
1500	5.52	5.15	5.62	9.28	5.38	19.06	5.64	34.97	5.72	57.97	5.64	63.21	5.77	87.57	5.74	134.7	5.79	155.4	5.51	217.6
1000		3.43		6.19		12.71		23.32		38.65		42.15		58.40		89.88		103.9		145.2
750		2.58		4.65		9.55		17.49		28.99		31.62		43.79		67.39		77.76		108.9
1500	6.30	4.51	6.15	9.49	6.17	17.14	6.31	31.26	6.47	51.22	6.34	53.46	6.24	93.58	6.36	139.0	6.46	152.7	6.10	220.1
1000		3.01		6.32		11.43		20.85		34.15		35.65		62.39		92.69		101.8		146.8
750		2.26		4.75		8.59		15.65		25.63		26.74		46.81		69.62		76.43		110.2
1500	7.24	4.49	7.07	8.26	7.10	14.89	7.36	28.52	7.35	48.32	7.22	52.29	7.34	92.44	7.31	131.7	7.23	173.5	7.00	210.8
1000		2.99		5.51		9.93		19.02		32.22		34.87		61.63		87.92		115.7		140.6
750		2.25		4.14		7.45		14.27		24.18		26.16		46.25		65.88		86.85		105.7
1500	7.96	4.56	7.78	8.52	7.93	16.33	7.97	30.49	8.05	49.05	7.99	57.29	7.97	99.05	8.15	135.6	8.04	176.8	7.79	206.8
1000		3.04		5.68		10.89		20.33		32.71		38.20		66.05		90.46		117.9		137.9
750		2.29		4.27		8.17		15.26		24.53		28.67		49.53		67.94		88.50		103.7
1500	9.23	3.93	9.01	7.88	8.88	16.56	9.02	32.54	9.32	45.49	8.88	58.67	8.89	88.83	9.12	129.8	9.22	154.2	8.70	195.1
1000		2.62		5.25		11.02		21.69		30.33		39.12		59.24		86.55		102.9		130.2
750		1.97		3.95		8.27		16.29		22.76		29.34		44.43		64.96		77.18		97.65
1500	10.22	3.55	9.99	7.12	9.61	15.77	10.28	29.95	10.07	44.47	10.01	52.04	10.35	76.27	10.25	115.4	10.26	158.4	9.77	193.9
1000		2.37		4.75		10.51		19.97		29.65		34.70		50.86		76.95		105.7		129.4
750		1.78		3.57		7.89		14.99		22.25		26.03		38.14		57.81		79.25		96.97
1500	11.37	3.19	11.11	6.39	10.88	13.93	11.26	27.34	11.35	40.33	11.14	49.62	11.22	77.41	11.13	113.5	11.49	141.5	11.04	171.5
1000		2.13		4.26		9.28		18.23		26.89		33.08		51.61		75.69		94.34		114.4
750		1.60		3.20		6.98		13.68		20.18		24.83		38.72		56.84		70.76		85.84
1500	12.71	2.86	12.41	5.72	12.40	12.22	12.53	24.57	12.89	36.73	12.08	48.34	12.73	69.44	12.65	99.83	12.56	144.6	12.58	169.4
1000		1.91		3.82		8.15		16.38		24.49		32.23		46.30		66.56		96.46		113.0
750		1.44		2.87		6.12		12.29		18.38		24.19		84.73		49.92		72.31		84.74
1500	14.29	2.45	13.96	5.09	13.61	11.14	13.85	22.23	14.11	33.58	14.40	40.58	13.92	63.50	14.51	87.02	14.08	128.9	13.97	152.5
1000		1.64		3.40		7.43		14.82		22.39		27.06		42.34		58.02		85.94		101.7
750		1.23		2.55		5.58		11.12		16.81		20.31		31.77		43.52		64.45		76.31
1500	16.19	2.24	15.81	4.49	15.79	9.59	16.27	18.92	15.66	30.25	15.83	36.90	16.07	55.03	16.23	77.84	16.25	111.7	16.01	133.1
1000		1.49		3.00		6.40		12.62		20.17		24.62		36.69		51.90		74.47		88.74
750		1.13		2.25		4.81		9.47		15.14		18.46		27.52		38.92		55.86		66.56
1500	18.51	1.96	18.08	3.93	17.58	8.62	18.29	16.83	18.06	26.23	17.51	33.35	17.80	49.66	18.33	68.89	17.88	101.5	17.54	120.3
1000		1.31		2.62		5.75		11.22		17.49		22.24		33.11		45.93		67.68		80.23
750		0.99		1.97		4.32		8.42		13.13		16.68		24.84		34.45		50.76		60.16
1500	20.33	1.78	19.21	3.70	19.72	7.69	20.65	14.91	20.16	23.48	19.52	29.92	20.29	43.56	20.13	62.74	20.16	90.05	19.32	170.3
1000		1.19		2.47		5.13		9.94		15.66		19.95		29.05		41.83		60.04		73.55
750		0.90		1.86		3.85		7.46		11.75		14.97		21.79		31.38		45.03		55.16
1500	22.97	1.58	21.71	3.27	－	－	22.89	13.45	22.71	22.28	－	－	22.31	39.62	22.24	56.79	22.10	82.15	22.44	94.99
1000		1.06		2.18		－		8.97		14.87		－		26.42		37.87		54.77		63.33
750		0.81		1.64		－		6.74		11.15		－		19.81		28.40		41.08		47.51
1500	24.50	1.48	24.53	2.86	－	－	－	－	25.85	18.33	－	－	－	－	－	－	－	－	－	－
1000		0.99		1.91		－		－		12.22		－		－		－		－		－
750		0.75		1.44		－		－		9.17		－		－		－		－		－

輸入轉 速n₁/ r·min^-1	規格
	112		140		180		225		250		265		300		355		375		425
	i	P_1N	i	P_1N	i	P_1N	i	P_1N	i	P_1N	i	P_1N	i	P_1N	i	P_1N	i	P_1N	i	P_1N
1500	14.11	2.57	14.04	5.29	14.44	10.93	14.11	21.82	13.85	34.19	14.47	42.54	13.74	73.53	13.65	105.8	8.80	143.0	13.98	163.8
1000		1.75		3.53		7.29		14.55		22.80		28.37		49.04		70.54		95.40		109.2
750		1.29		2.65		5.47		10.92		17.10		21.28		36.78		52.91		71.56		81.95
1500	15.26	2.38	15.35	4.83	16.48	9.58	16.19	19.01	16.08	29.46	16.67	36.95	15.95	63.36	15.31	94.36	15.47	127.5	16.55	138.3
1000		1.59		3.22		6.39		12.68		19.65		24.64		42.25		62.91		85.20		92.25
750		1.19		2.42		4.80		9.51		14.74		18.49		31.69		47.19		63.90		69.19
1500	17.67	2.06	18.57	4.00	17.65	8.95	17.41	17.68	17.40	27.22	17.96	34.29	17.26	58.55	17.28	83.58	17.47	113.0	18.68	122.6
1000		1.38		2.67		5.97		11.79		18.15		22.87		39.04		55.73		75.34		81.74
750		1.04		2.01		4.48		8.85		13.62		17.16		29.29		41.80		56.51		61.31
1500	19.32	1.88	20.59	3.61	20.42	7.73	20.30	15.17	20.61	22.98	19.41	31.73	20.44	49.43	19.67	73.43	19.89	99.24	19.90	115.0
1000		1.26		2.41		5.15		10.12		15.34		21.16		32.96		48.96		66.17		76.68
750		0.95		1.81		3.87		7.59		11.51		15.88		24.73		36.73		49.63		57.52
1500	21.66	1.67	22.08	3.36	22.07	7.16	22.03	13.98	23.28	20.34	22.93	26.85	22.40	45.11	21.37	67.61	21.60	91.37	22.52	101.6
1000		1.12		2.24		4.78		9.32		13.57		17.91		30.08		45.08		60.92		67.72
750		0.84		1.69		3.59		6.99		10.18		13.44		22.57		33.82		45.70		50.81
1500	24.84	1.46	24.06	3.09	26.02	6.07	24.01	12.82	25.31	18.72	24.67	24.96	25.74	39.26	24.72	58.45	24.98	78.99	25.50	89.77
1000		0.98		2.06		4.05		8.55		12.48		16.64		26.18		38.97		52.67		59.85
750		0.74		1.55		3.04		6.42		9.37		12.49		19.64		29.23		39.55		44.89
1500	27.60	1.32	29.01	2.56	27.79	5.68	28.87	10.67	27.65	17.13	28.81	21.83	27.85	36.28	27.40	52.71	27.70	71.24	29.18	78.46
1000		0.88		1.71		3.80		7.72		11.42		14.56		24.19		35.15		47.50		52.31
750		0.66		1.29		2.86		5.34		8.57		10.93		18.15		26.37		35.63		39.24
1500	30.36	1.20	31.78	2.34	32.00	4.94	31.34	9.83	31.24	15.16	31.64	19.46	32.76	30.84	31.46	45.92	31.73	62.19	31.36	72.99
1000		0.81		1.56		3.30		6.56		10.11		12.98		20.57		30.62		41.47		48.67
750		0.61		1.18		2.48		4.92		7.59		9.74		15.43		22.97		31.11		36.51
1500	34.64	1.05	36.54	2.03	34.94	4.52	34.38	8.96	35.35	13.40	35.60	17.30	35.55	28.42	34.84	41.47	35.41	55.73	35.81	63.93
1000		0.70		1.36		3.02		5.98		8.94		11.54		18.95		27.65		37.16		42.63
750		0.53		1.02		2.27		4.49		6.71		8.66		14.22		20.74		27.88		31.98
1500	39.82	0.91	40.19	1.85	40.05	3.95	38.45	8.01	40.15	11.80	40.55	15.19	39.64	25.49	40.06	36.06	39.63	49.79	39.59	57.83
1000		0.61		1.24		2.64		5.34		7.87		10.13		17.00		24.05		33.20		38.56
750		0.46		0.93		1.98		4.02		5.91		7.60		12.75		18.04		24.90		28.93
1500	43.80	0.83	46.57	1.59	46.11	3.43	44.86	6.87	43.94	10.78	44.86	13.73	46.18	21.88	44.64	32.36	44.02	44.83	45.43	50.39
1000		0.55		1.06		2.29		4.58		7.19		9.16		14.06		21.58		29.89		33.60
750		0.42		0.80		1.72		3.44		5.40		6.88		10.55		16.19		22.42		25.25
1500	50.76	0.71	51.59	1.44	51.45	3.07	48.58	6.34	50.91	9.31	49.83	12.36	50.04	20.19	49.95	28.92	50.49	39.09	50.56	45.28
1000		0.48		0.96		2.05		4.23		6.21		8.24		13.47		19.29		26.07		30.19
750		0.36		0.72		1.54		3.18		4.66		6.19		10.11		14.47		19.56		22.65
1500	56.22	0.65	57.38	1.29	57.65	2.74	54.98	5.60	54.97	8.62	56.19	10.96	56.80	17.79	56.17	25.72	56.23	35.09	56.50	40.52
1000		0.44		0.86		1.83		3.74		5.75		7.31		11.87		17.15		23.40		27.02
750		0.33		0.65		1.38		2.81		4.32		5.49		8.91		12.87		17.56		20.27
1500	62.53	0.58	64.14	1.16	62.38	2.53	62.62	4.92	61.99	7.64	62.50	9.85	62.11	16.27	60.94	23.70	62.96	31.34	63.46	36.07
1000		0.39		0.78		1.69		3.82		5.10		6.57		10.85		15.82		20.90		24.05
750		0.30		0.59		1.27		2.46		3.83		4.93		8.14		11.87		15.68		18.04
1500	69.90	0.52	72.12	1.03	70.58	2.24	68.59	4.49	70.42	6.73	67.81	9.08	71.68	14.10	69.30	20.85	68.80	28.68	71.72	31.92
1000		0.35		0.69		1.50		2.99		4.49		6.06		9.41		13.92		19.13		21.29
750		0.27		0.52		1.13		2.25		3.37		4.55		7.06		10.44		14.35		15.97
1500	78.60	0.46	81.70	0.91	80.48	1.96	76.33	4.03	77.03	6.15	80.80	7.62	79.44	12.72	79.51	18.17	77.16	25.58	81.69	28.02
1000		0.31		0.61		1.31		2.69		4.10		5.09		8.49		12.12		17.06		18.69
750		0.24		0.46		0.99		2.02		3.08		3.82		6.37		9.09		12.80		14.02
1500	89.04	0.41	93.41	0.80	88.30	1.79	88.87	3.46	85.52	5.54	88.85	6.93	90.54	11.16	88.88	16.25	89.04	22.17	90.75	25.22
1000		0.28		0.54		1.20		2.31		3.70		4.63		7.44		10.84		14.78		16.82
750		0.21		0.41		0.90		1.74		2.78		3.48		5.59		8.13		11.09		12.62
1500	101.8	0.35	99.23	0.75	102.5	1.54	99.13	3.11	98.61	4.81	98.30	6.26	99.55	10.15	100.4	14.38	97.94	20.15	104.0	22.01
1000		0.24		0.50		1.03		2.07		3.21		4.18		6.77		9.59		13.44		14.68
750		0.18		0.38		0.78		1.56		2.41		3.14		5.08		7.20		10.09		11.02
1500	111.8	0.33	112.2	0.66	114.1	1.39	111.4	2.76	110.1	4.30	117.0	5.27	117.4	7.46	110.3	13.10	110.5	17.86	113.9	20.10
1000		0.22		0.44		0.93		1.85		2.87		3.52		4.98		8.74		11.91		13.45
750		0.17		0.33		0.70		1.39		2.16		2.65		3.74		6.56		8.94		10.09
1500	126.3	0.29	126.8	0.58	128.0	1.23	125.8	2.45	124.1	3.82	126.4	4.87	128.1	6.72	129.4	11.16	121.1	16.30	125.5	18.25
1000		0.20		0.39		0.82		1.64		2.55		3.25		4.49		7.45		10.88		12.17
750		0.15		0.30		0.62		1.23		1.92		2.44		3.37		5.59		8.16		9.13
1500	144.2	0.25	136.4	0.45	140.5	1.12	139.4	2.21	141.2	3.36	142.0	3.73	142.2	5.61	140.7	9.65	144.5	12.68	145.7	15.71
1000		0.17		0.30		0.75		1.48		2.24		2.49		3.75		6.44		8.46		10.49
750		0.13		0.23		0.57		1.11		1.69		1.87		2.82		4.84		6.35		7.88
1500	158.8	0.20	161.7	0.30	152.5	0.84	162.1	1.98	154.7	3.06	154.1	3.28	163.6	4.01	163.5	6.57	157.8	9.61	163.0	13.56
1000		0.14		0.20		0.56		1.33		2.05		2.19		2.68		4.39		6.41		9.05
750		0.11		0.15		0.42		1.00		1.54		1.65		2.01		3.30		4.82		6.79
1500	－	－	－	－	－	－	176.0	1.57	173.3	2.47	173.3	2.49	－	－	－	－	171.0	7.48	180.3	10.51
1000		－		－		－		1.05		1.65		1.66		－		－		4.99		7.01
750		－		－		－		0.79		1.24		1.25		－		－		3.75		5.26
1500	－	－	－	－	－	－	206.9	1.20	205.1	1.47	－	－	－	－	－	－	－	－	201.3	8.24
1000		－		－		－		0.80		0.98		－		－		－		－		5.51
750		－		－		－		0.61		0.74		－		－		－		－		4.14

電機功率P₁/kW	實際傳動比i	選用系數K_A	型號
0.55	17.67 19.32 21.66 24.84 27.60 30.36 34.64 39.82 43.80 50.76 56.22 62.54	3.59 3.29 2.93 2.56 2.30 2.09 1.83 1.60 1.45 1.25 1.13 1.02	TZSD112
	36.54 40.19 46.57 51.59 57.38 64.14	3.55 3.23 2.79 2.52 2.26 2.02	TZSD140
	70.58 80.48 88.30 102.5	3.91 3.43 3.12 2.69	TZSD180
	205.1	2.56	TZSD250
